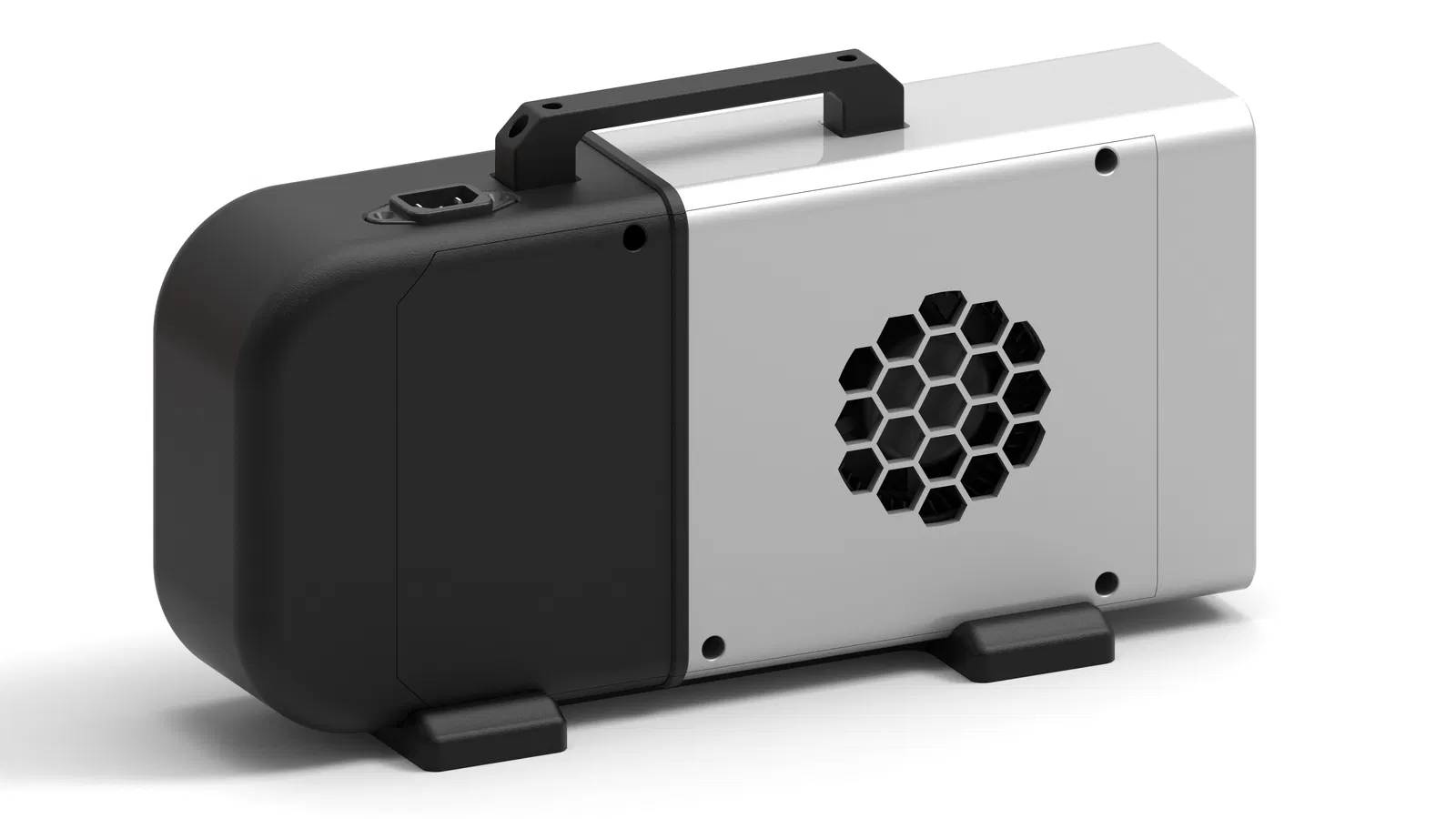

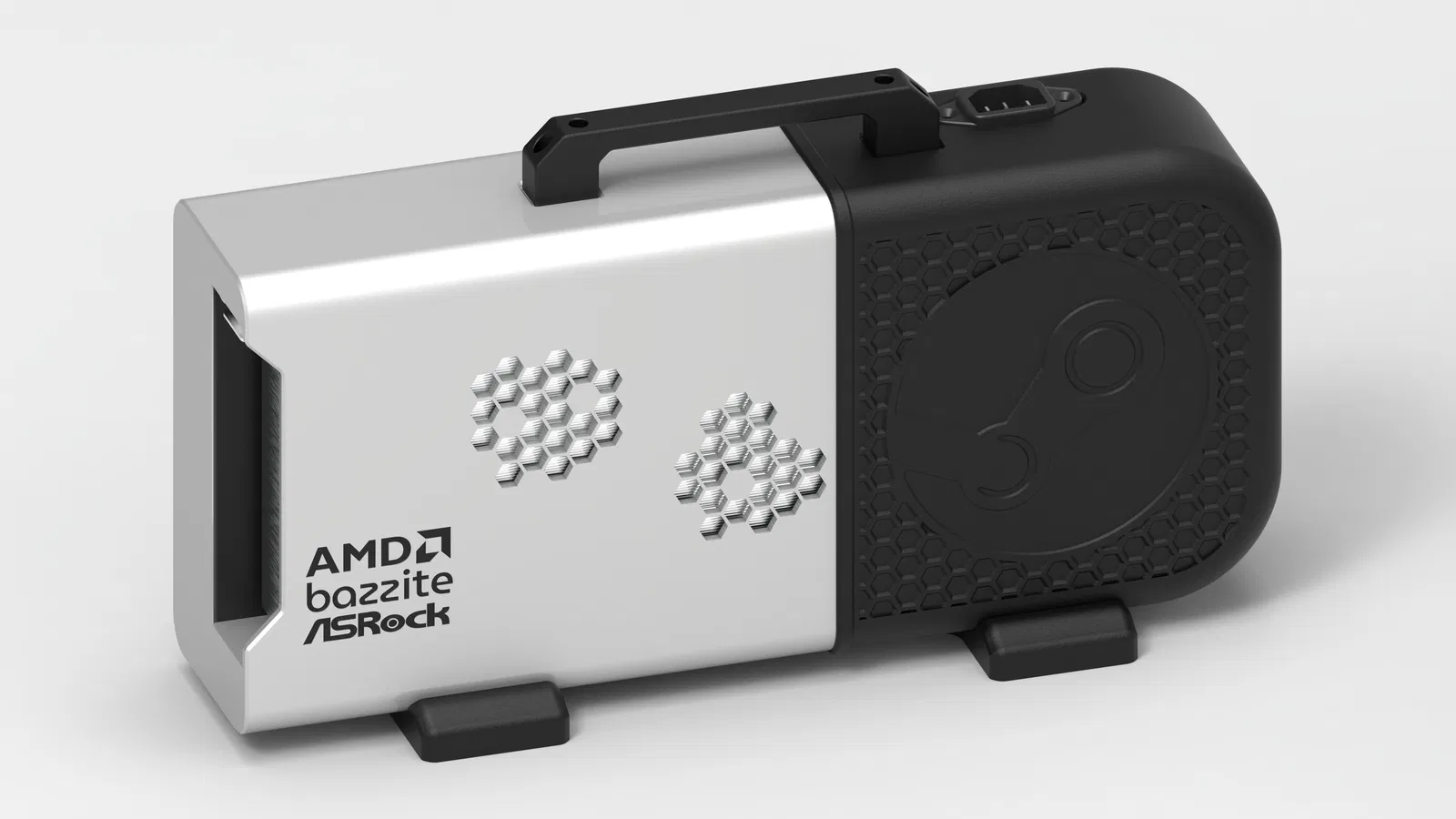

Case AMD BC-250 "Pitman" - Vỏ Case Tùy Chỉnh Nhỏ Gọn

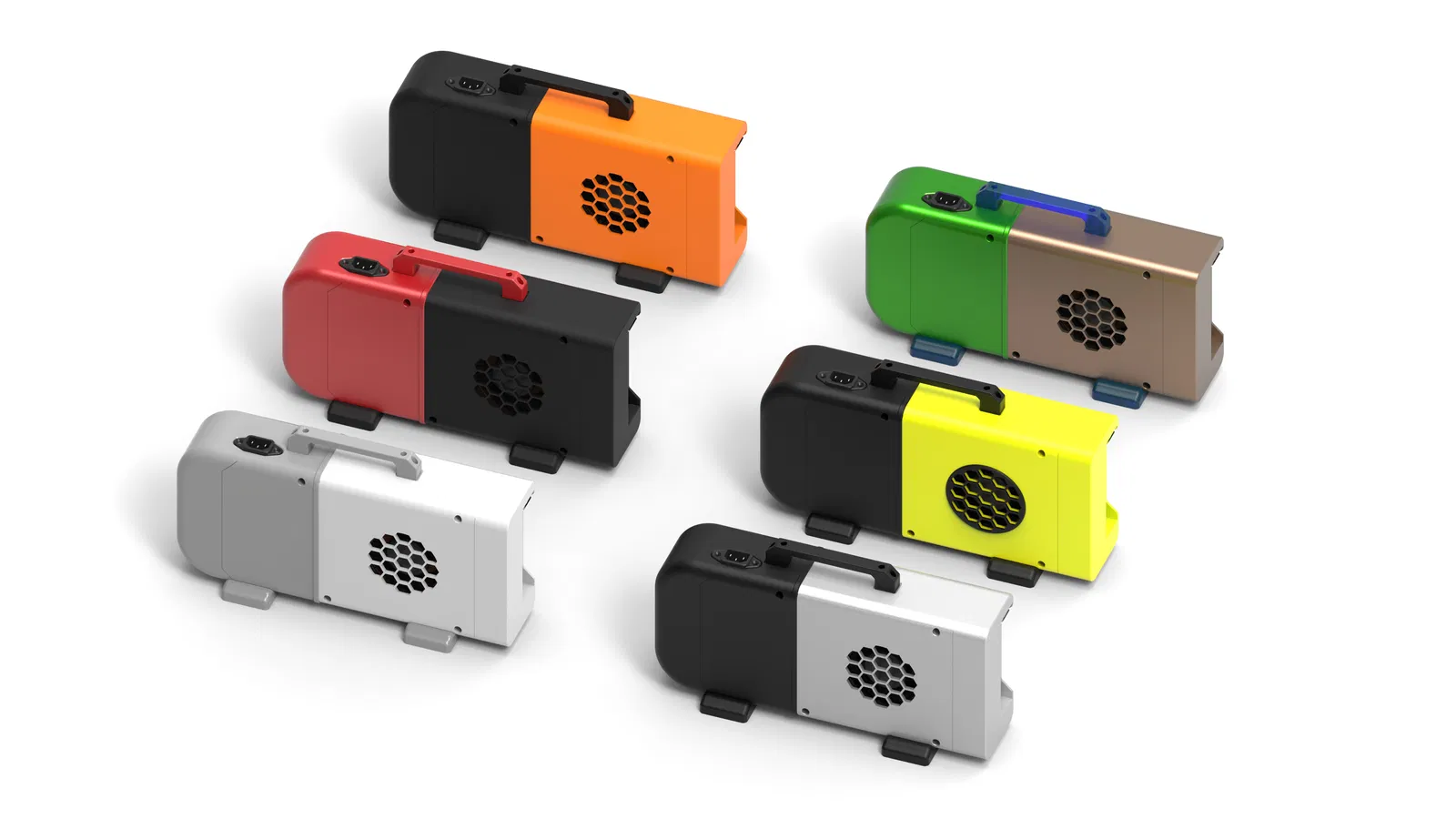

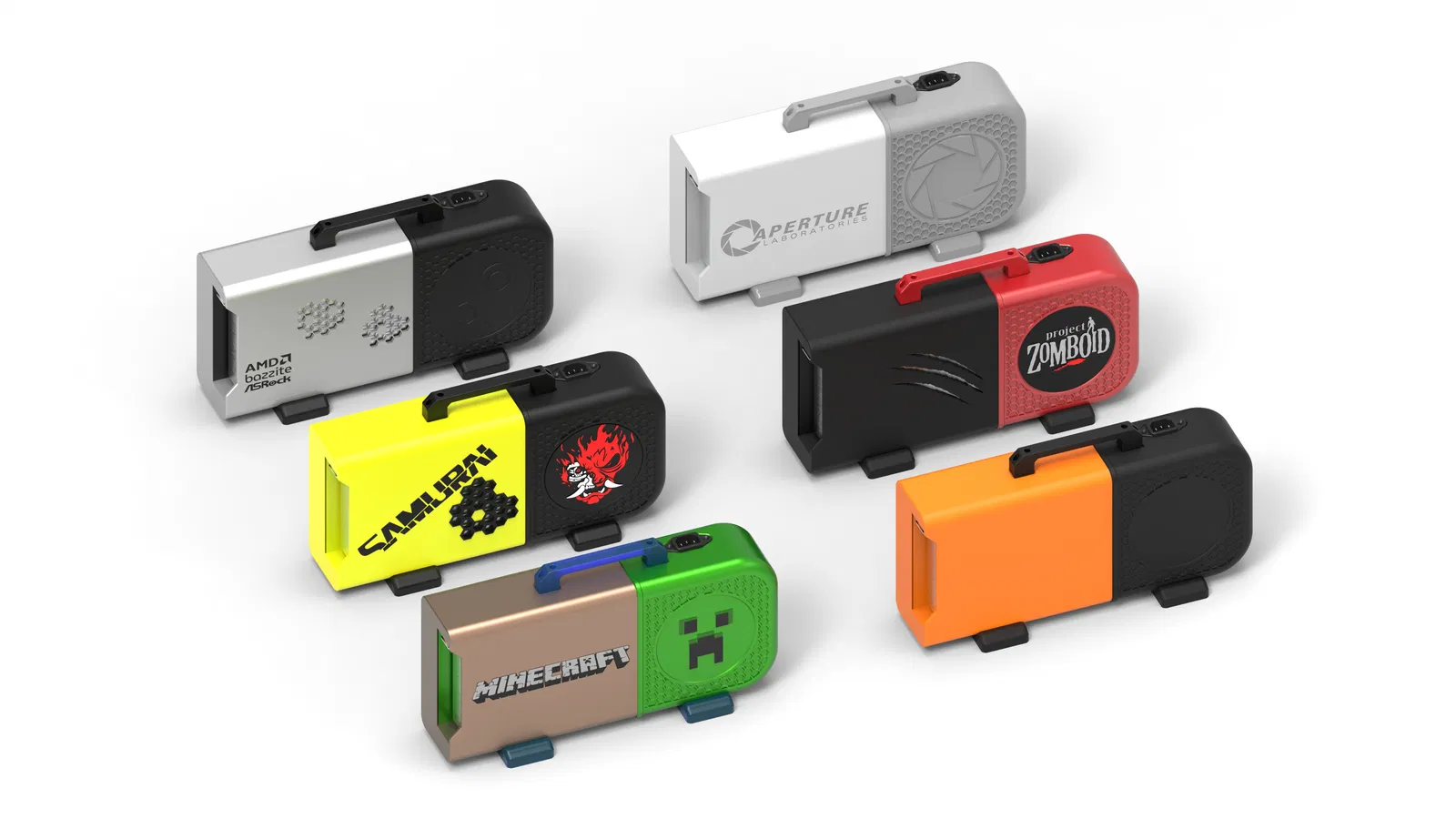

Đây là mẫu case Asrock BC-250 do tui tự thiết kế, đảm bảo nhỏ gọn, dễ mang đi mà không làm giảm hiệu năng tản nhiệt hay công năng sử dụng. Bộ file bao gồm nhiều mẫu theme khác nhau cũng như một bản case trơn để anh em tự do sáng tạo theo ý thích.

LƯU Ý: Cái case này đòi hỏi anh em phải có chút kiến thức về hàn xì và điện tử để lắp ráp hoàn chỉnh nha.

Thông tin in ấn:

Khuyên anh em nên in tất cả các file case với thiết lập 4 walls (lớp tường) và 30% infill để có độ hoàn thiện tốt nhất.

Tất cả các file đều đã được xoay đúng chiều, nhưng sẽ có một số file cần supports, khuyến nghị dùng tree supports cài đặt ở mức 10% overhang.

Các file nằm trong thư mục PETG bắt buộc phải in bằng nhựa PETG trở lên, vì những vị trí này chịu nhiệt rất cao, nhựa PLA sẽ không chịu nổi (nhiệt độ bề mặt đo được tầm 53-55 độ C khi tải nặng trong phòng nhiệt độ 36 độ). Các bộ phận trong thư mục PLA thì anh em có thể in bằng loại nhựa nào tùy ý.

Danh sách linh kiện (Bill of Materials):

https://docs.google.com/spreadsheets/d/1L13zMmRd_4MpuYEmTJudOHFpkt37Hs72zwldE6kkQjc/edit?usp=sharing

Hướng dẫn lắp ráp:

1. Ghép hai nửa trước và sau lại với nhau, có thể dùng keo dán chết luôn cũng được nhưng không bắt buộc.

2. Đưa bo mạch BC-250 vào (nhớ là phải hàn dây nguồn JST 6 pin vào các chân nguồn PCI-E và kết nối dây nối dài quạt vào bo trước đó nha). Có thể anh em cần nghiêng cái bo một chút mới lọt vô được.

3. Lắp các tấm giữa (midplates) vào, nhớ đi dây nhợ luồn qua tụi nó cho gọn gàng.

4. Bắt vít tay cầm xuyên qua vỏ case vào các tấm midplates bằng 4 con ốc M3 16mm, cái này sẽ giữ chặt các phần của case lại với nhau. Chân đế cũng có thể đặt vô vị trí lúc này nhưng khoan hãy bắt ốc.

5. Lắp quạt và nguồn PSU bằng ốc M3 10mm. Đi dây quạt vào rãnh có sẵn và nối với dây extender. Cắm nguồn cho BC-250 vào PSU sử dụng đầu nối JST 6 pin.

6. Gắn đầu nối nguồn IEC vào (đảm bảo đầu nối JST 3 pin đã được hàn đúng cách) và cắm nó vào PSU. Chỗ này cũng khoan bắt ốc đầu IEC vội nhen.

7. Gắn các bộ phận dẫn hướng gió cho quạt, nhớ giữ cho dây đi gọn gàng và bắt vít lại bằng 4 con ốc M3 20mm.

8. Bắt vít chân đế và đầu nối IEC bằng ốc M3 16mm để siết chặt toàn bộ case lại.

9. Chúc mừng nhen!, hy vọng là anh em không làm lộn chỗ nào!

Lưu ý cuối cùng: Cái quạt 120mm này có áp suất tĩnh (static pressure) cực lớn, với GPU chạy ở mức 1800mhz và điện áp 830mV khi chơi game nặng thì quạt chỉ cần chạy tầm 65% tốc độ là dư sức giữ hệ thống ở mức 70-75 độ C rồi.

Ví dụ về cách đi dây bên trong:
