Jukebox Minecraft Hoạt Động (Working Minecraft Jukebox)

cách nó hoạt động ---->https://youtu.be/-zSAygGtLZE <---- cách nó hoạt động

Mình là fan Minecraft “cứng”, nên muốn có một món gì đó ngầu ngầu để trên bàn làm việc, thế là mình làm cái Jukebox chức năng này. Không chỉ là một khối nhựa cho đẹp – nó chạy thiệt luôn!

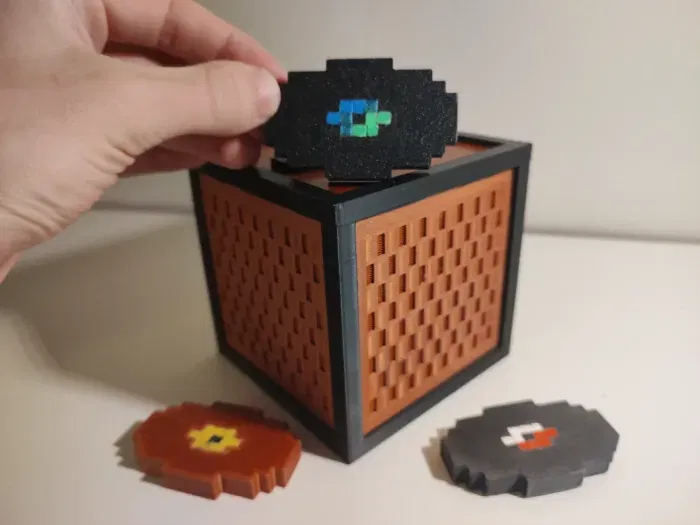

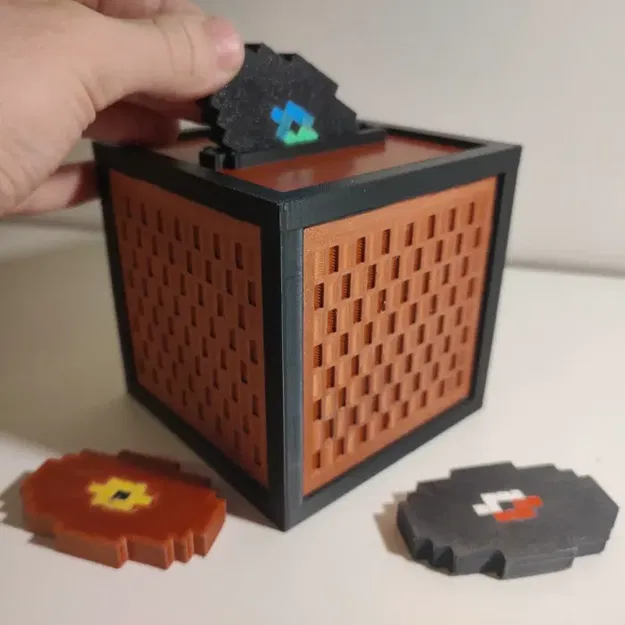

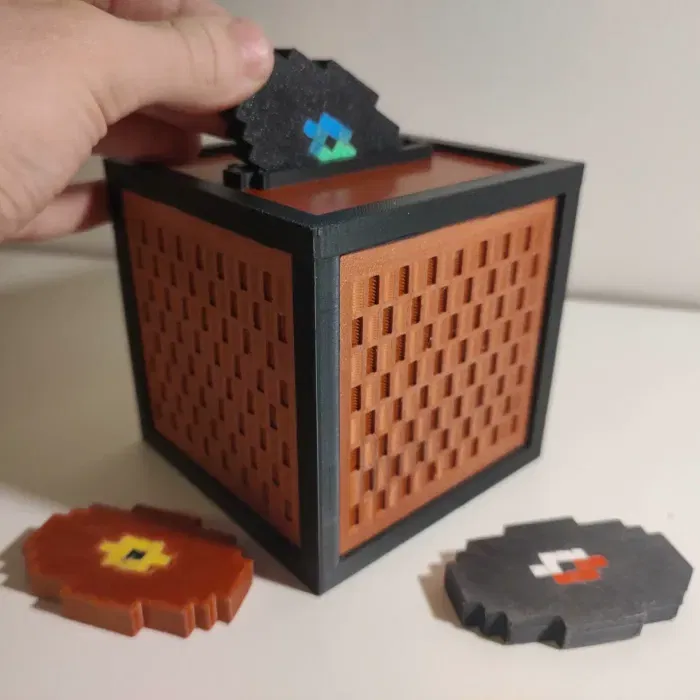

Khi bạn trượt một music disc vào khe, nó sẽ bắt đầu phát những bài bạn thích. Kéo disc ra là nhạc tắt cái rụp liền. Xài đã tay mà nhìn cũng rất “xịn”.

Cách nó hoạt động:

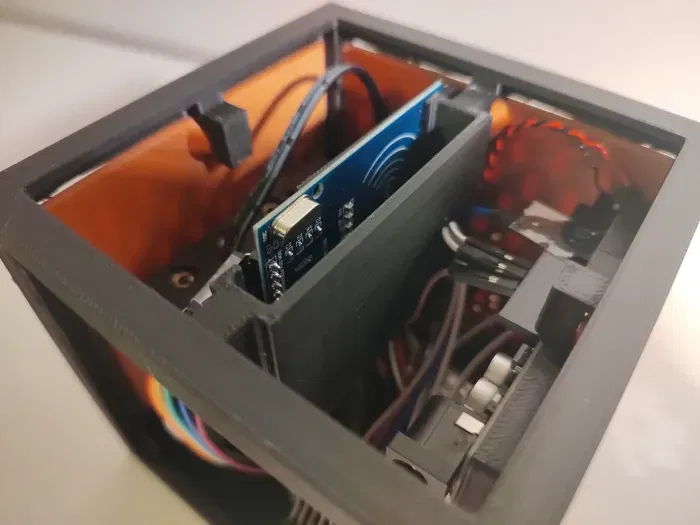

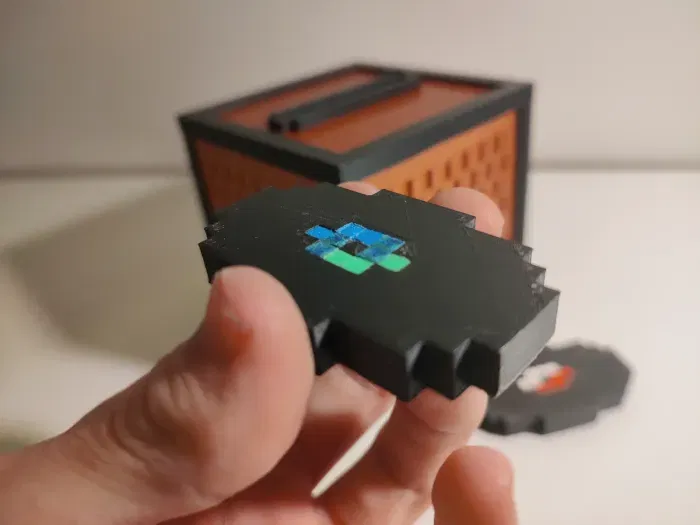

“Trái tim” của bộ này là một Arduino nối với đầu đọc RFID (MFRC522) và module MP3 (DFPlayer Mini). Mình giấu RFID tags bên trong các disc in 3D. Arduino sẽ liên tục kiểm tra coi có disc trong khe không. Nếu có, nó sẽ báo cho MP3 player phát to lên!

Mình dùng những gì:

Brain: Arduino UNO R3 (Nano hay Uno đều ổn).

Music: DFPlayer Mini + Micro SD card (chép OST Minecraft bạn thích vào!).

Magic: MFRC522 RFID reader + tags cho các disc.

Sound: Một loa nhỏ 8 Ohm.

NFC tags (ntag 216)

Power: pin 9V với đầu nối 90 degrees DC jack hoặc power bank

8x nam châm 5x5x5 mm cho các tấm panel

Một ít dupont wires

Phần lắp ráp:

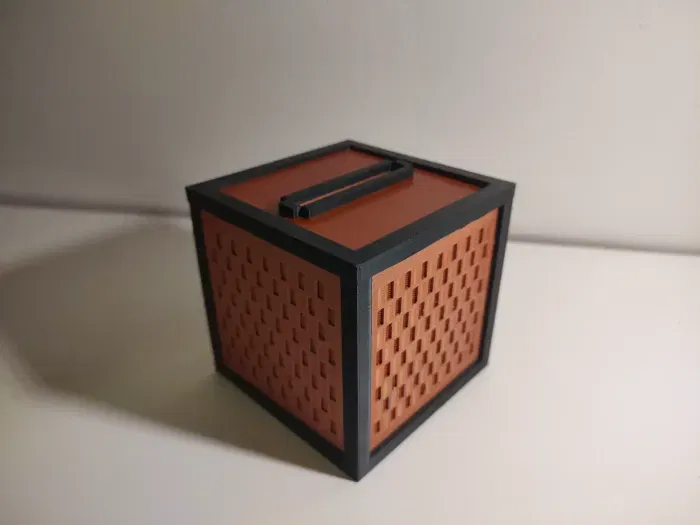

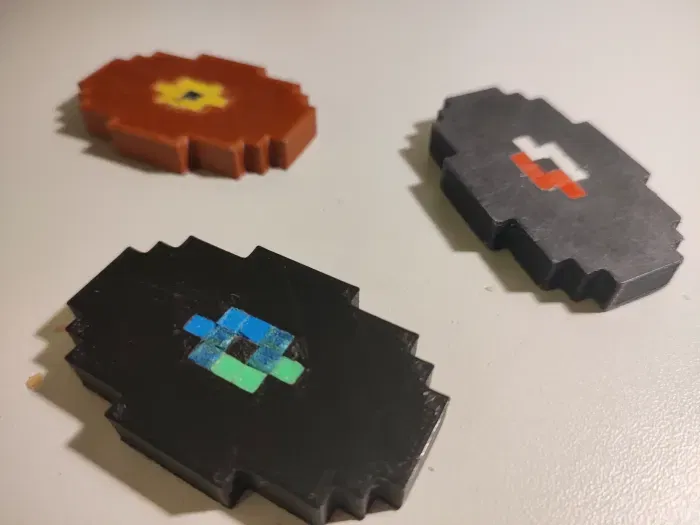

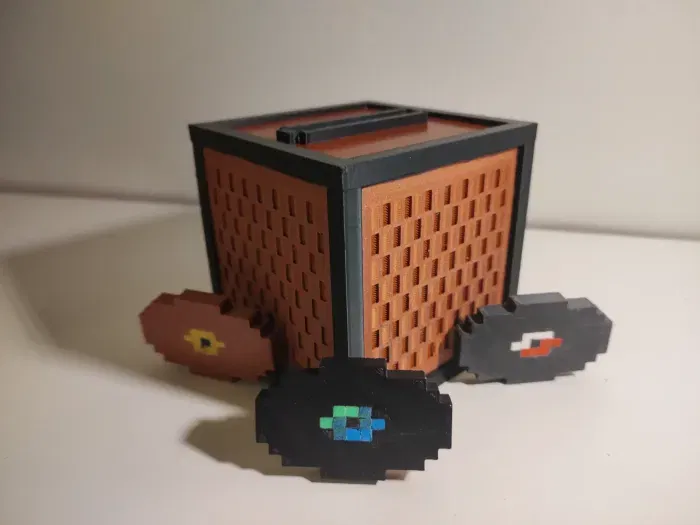

Mình thiết kế cái hộp sao cho đúng style trong game nhất có thể (10x10cm), đặc biệt là cái texture dạng “lưới” đặc trưng ở hai bên hông. In cũng khá đơn giản, mình dùng PLA màu đen và nâu (còn disc thì in màu).

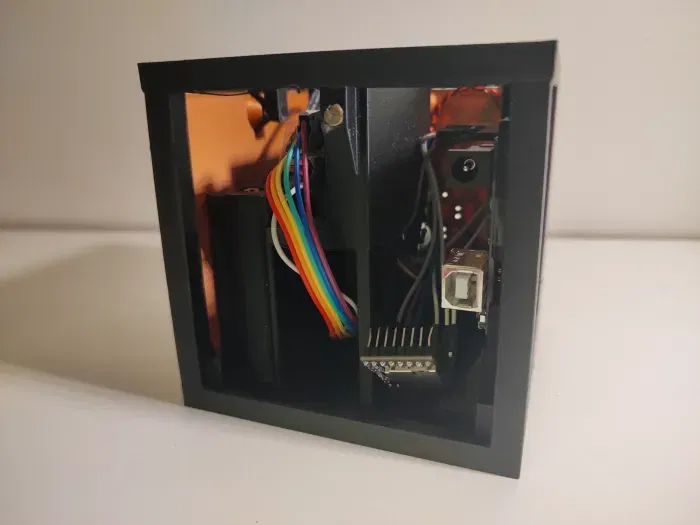

Mình tự làm mọi thứ từ đầu tới cuối (trừ cái ngàm gắn Arduino bên trong). Nếu bạn có câu hỏi về code hay đi dây, cứ hỏi mình ở phần bình luận nha!

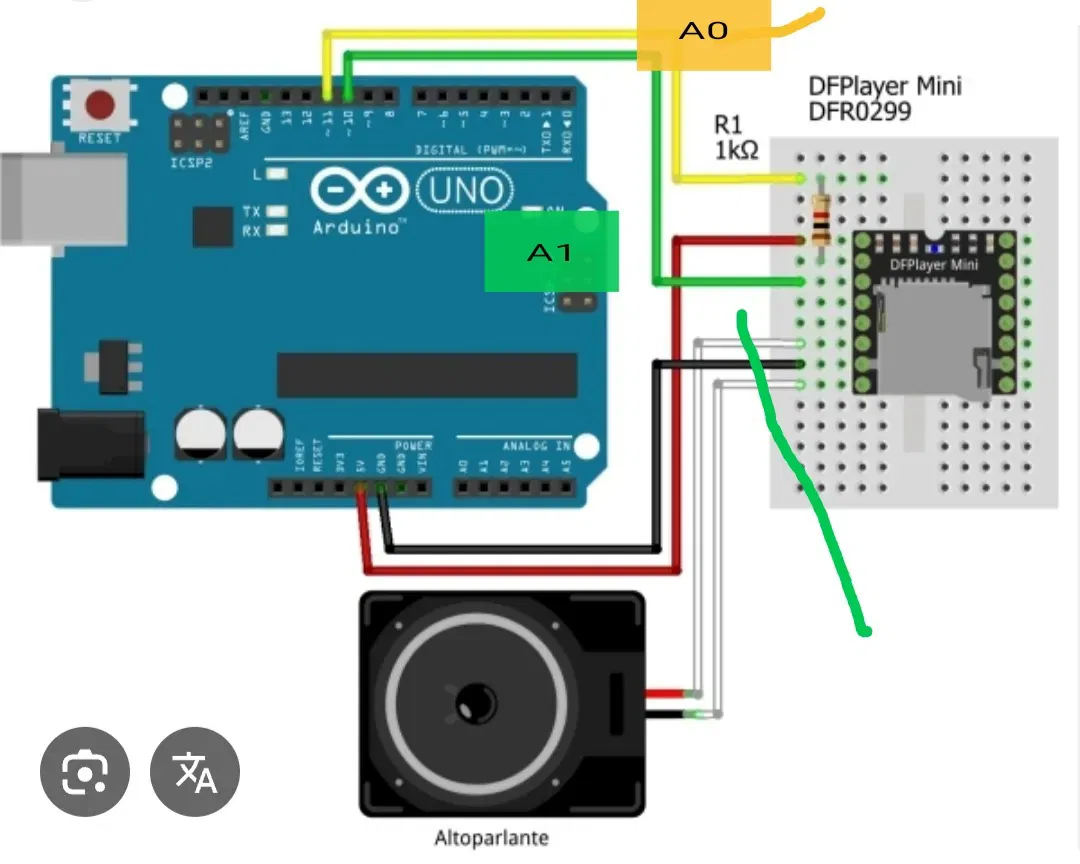

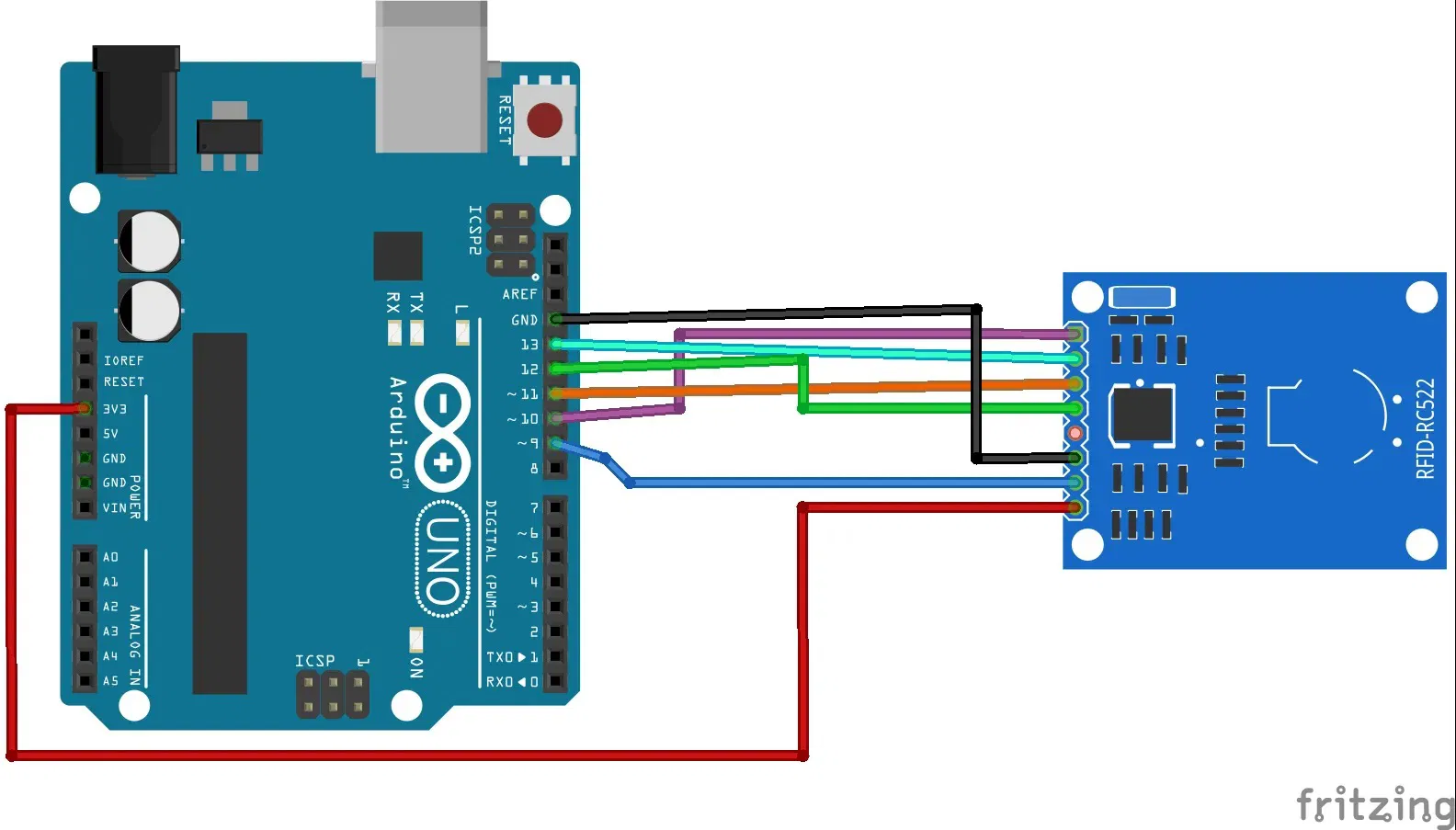

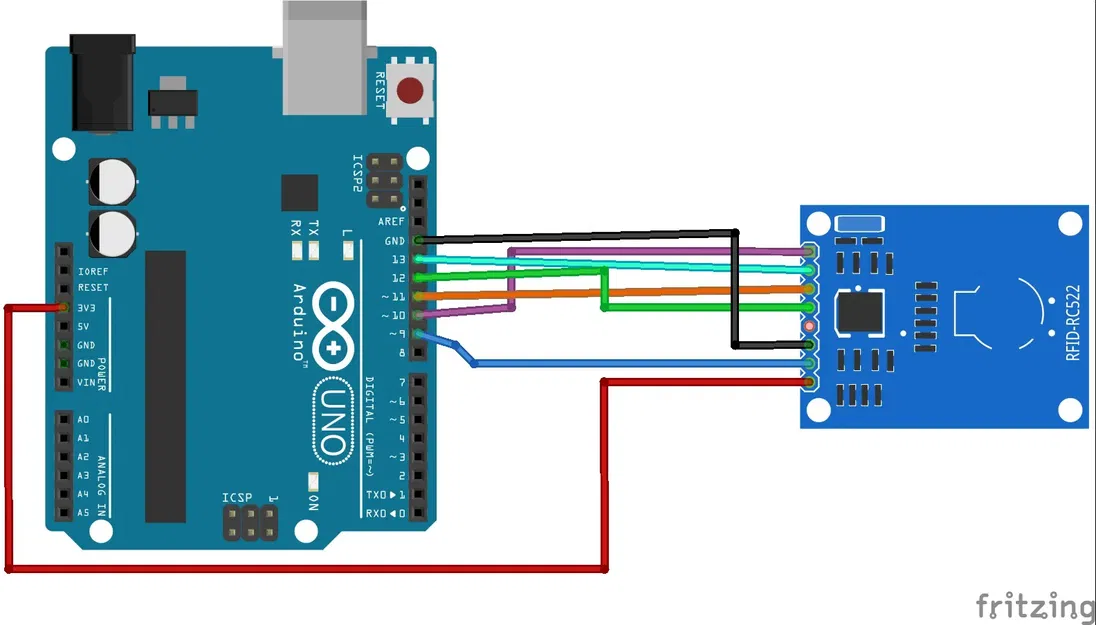

Sơ đồ kết nối: chân SDA của RFID RC522 nối D10, SCK nối D13, MOSI nối D11, MISO nối D12, RST nối D9 và cấp nguồn 3.3V. Sau đó nối DFPlayer Mini bằng cách đi dây TX sang A1 và RX sang A0 qua một điện trở 1kΩ. Mình cũng thêm 2 nút để chỉnh volume (D2 và D3 nối xuống GND), nhưng nếu không cần thì bạn khỏi làm cũng được.

Chúc bạn nghe nhạc vui vẻ!
