Nuki Smart Lock PRO (Gen 5) - Adapter CH-Zylinder (Knob)

Remix từ Nuki Smart Lock Pro Gen 5 - Bộ Mounting Kit cho cylinder núm vặn (EVVA) Tác giả adissu_264189

Tác giả op00_18844

Lượt tải
36
Lượt thích
1
Lượt coi
341
Bản remix
1

File 4 141,1 KB

  • NukiAdapterBaseExt_1770335976.3mf3MF · 27 KB
  • NukiAdapterKey_1770335977.3mf3MF · 19,8 KB
  • NukiAdapterBaseExtRing_1770335977.3mf3MF · 22,4 KB
  • NukiSmartLockPRO_5th_Gen_CH-Zylinder_Knob_1770335978.stepSTEP · 71,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#211859
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Chuẩn bị Key Adapter
Phần key có một khoang để gắn insert ren M3, giúp bạn siết cố định bằng vít chặn (set screw).

Lắp insert ren vào phần Base
Base in ra có 2 lỗ được thiết kế cho insert ren M4. Các insert này tạo điểm bắt để gắn plate đi kèm của Nuki.

Gắn Base lên cửa

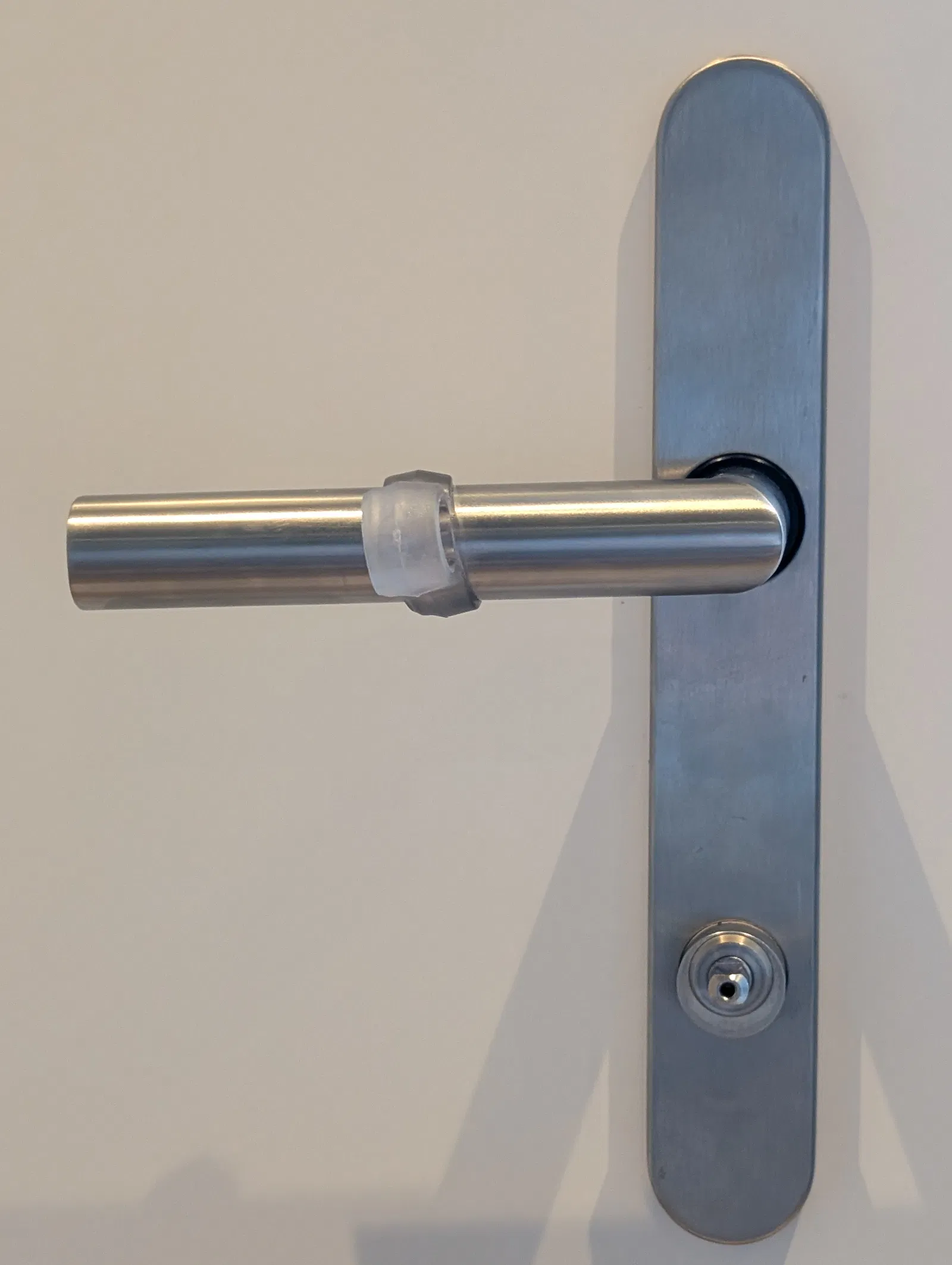

Dán base bằng băng keo hai mặt loại chắc. Canh cho đúng vị trí so với núm (knob) của CH-Zylinder.

Gắn Nuki Mounting Plate
Dùng vít M4 của bạn để bắt chặt mounting plate do Nuki cung cấp (xem hình) vào các insert ren trên base.

Lắp Key Adapter

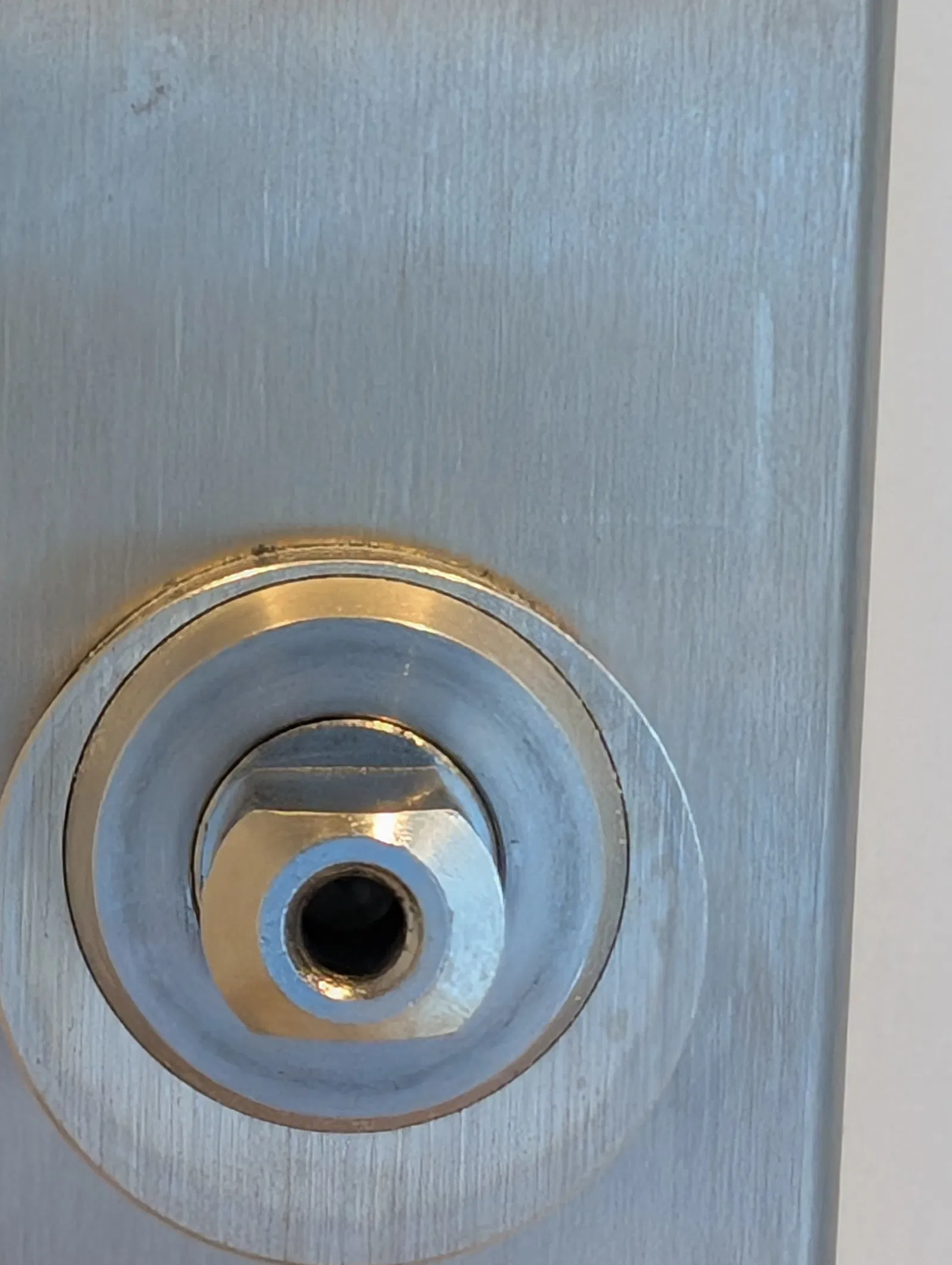

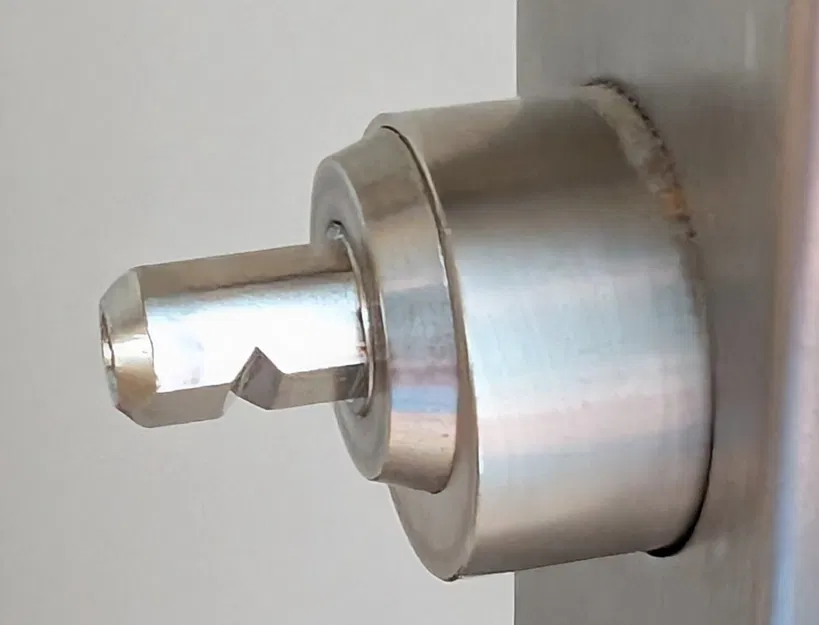

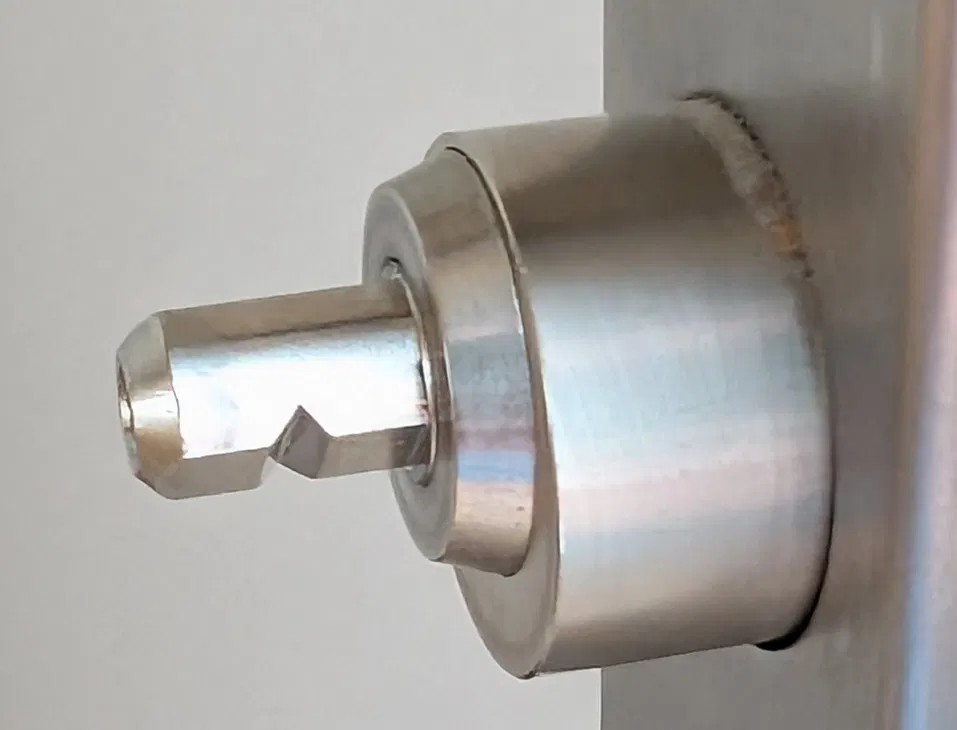

Trượt adapter vào double flat shaft của núm cylinder. Nếu cần thì siết vít chặn M3 để cố định.

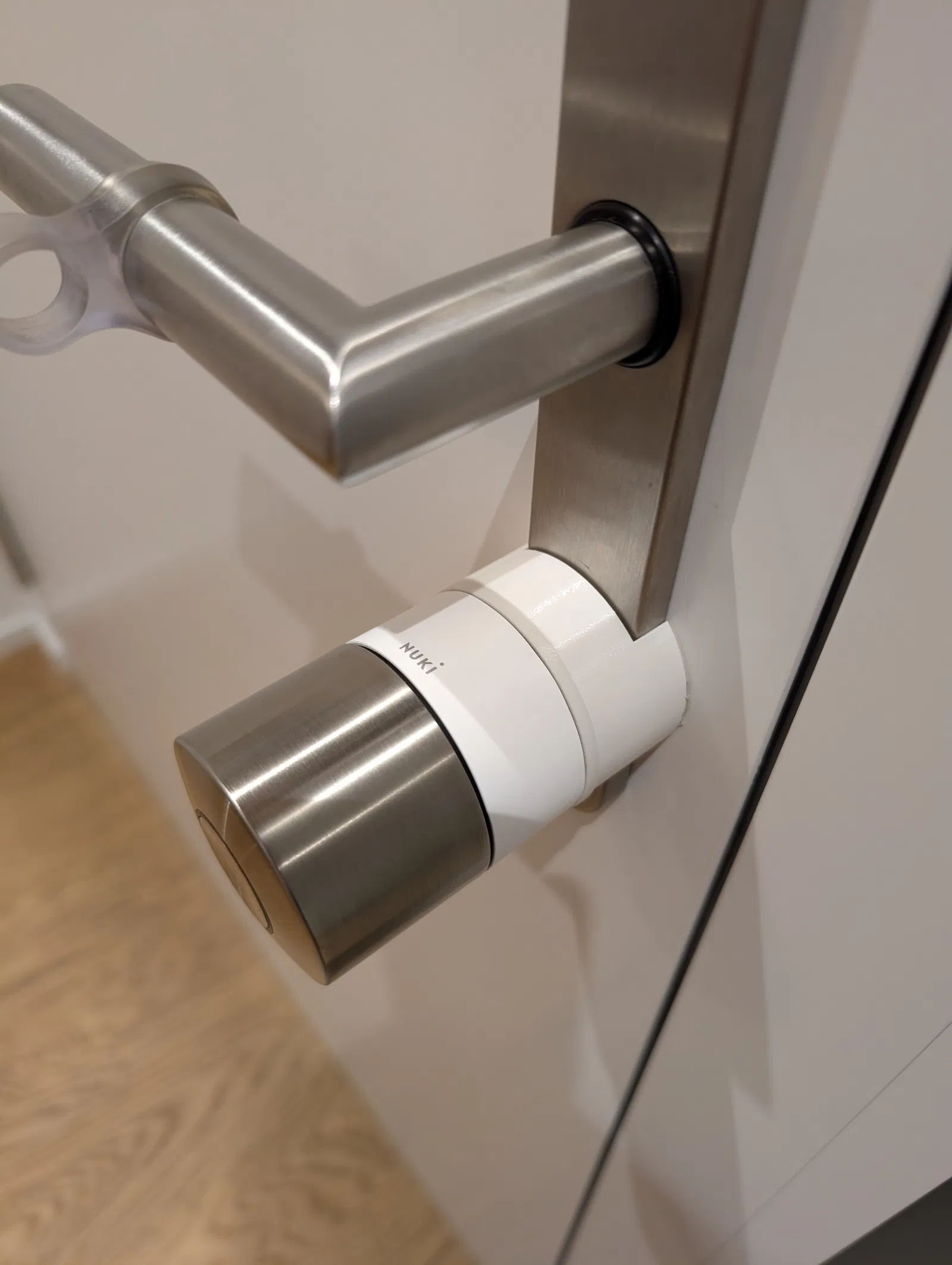

Gắn (click) Nuki Smart Lock
Bấm khớp Nuki Smart Lock PRO vào đúng vị trí theo quy trình lắp đặt tiêu chuẩn.

Danh sách vật tư (BOM)

Item

Quantity

Notes

3D printed parts

3

Base, key adapter, Ring

M4 threaded inserts (Base)

2

For mounting plate attachment

M3 threaded insert (Key)

1

For securing the key with set screw

M4 × ~10mm screws

2

To mount Nuki plate to base

M3 × ~5mm set screw

1

To secure key adapter to shaft
