Một bao vây prusa không có nguồn gốc

<hình class = "phương tiện truyền thông"> [yt] https://www.youtube.com/embed/r3wtttimni8?feature=share [/yt] </hình>

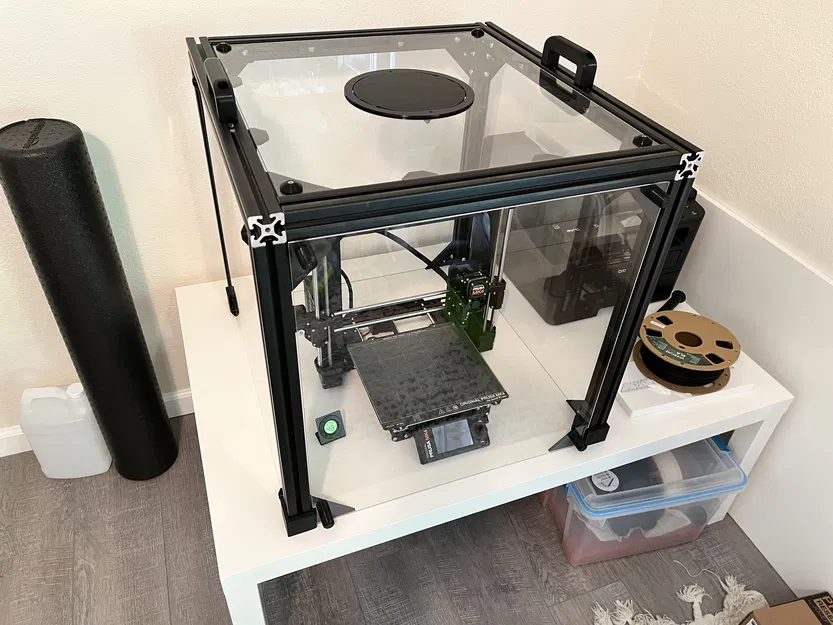

MK4 mới của tôi xứng đáng với một ngôi nhà mới! Dưới đây là các tính năng chính:

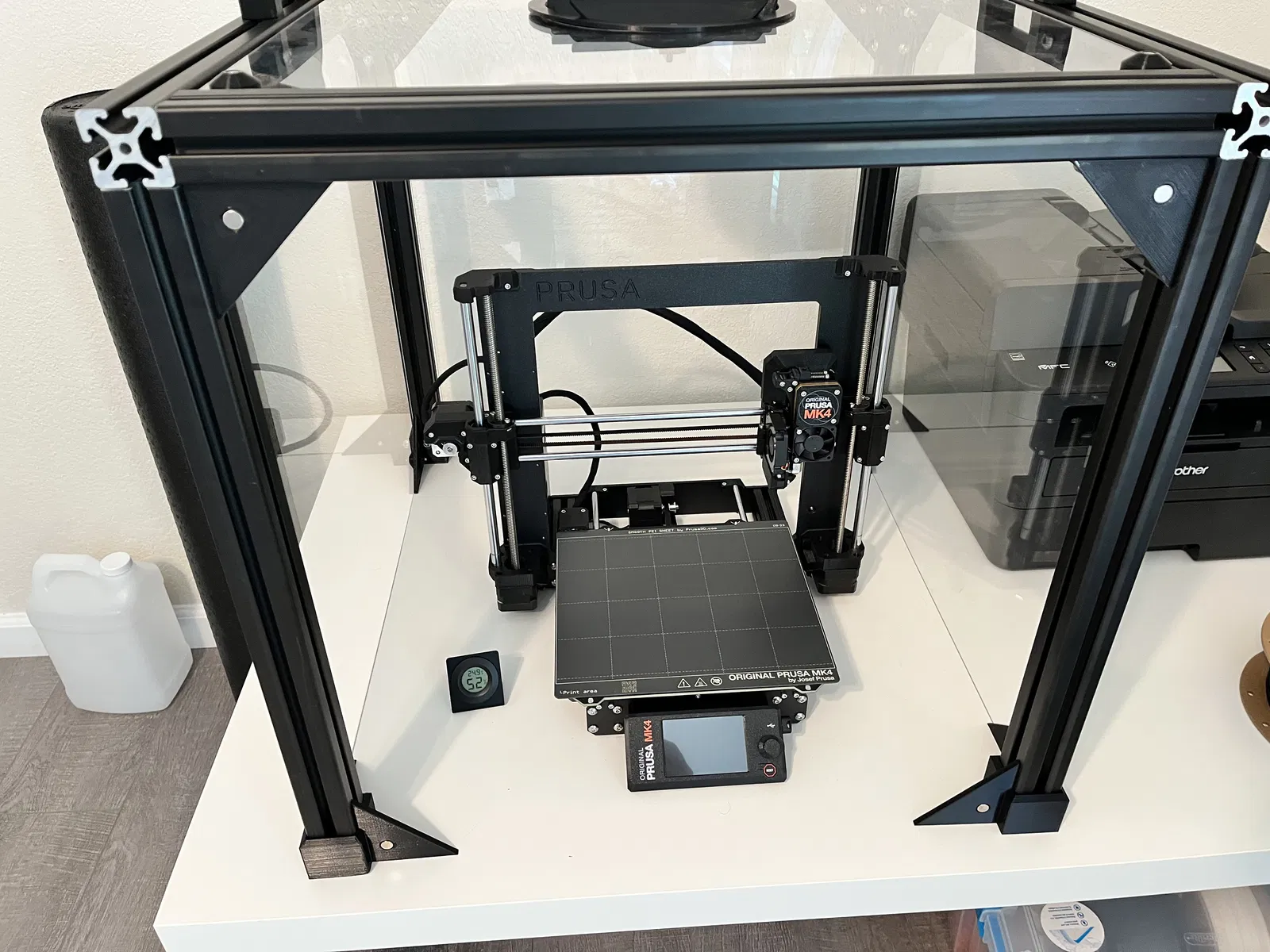

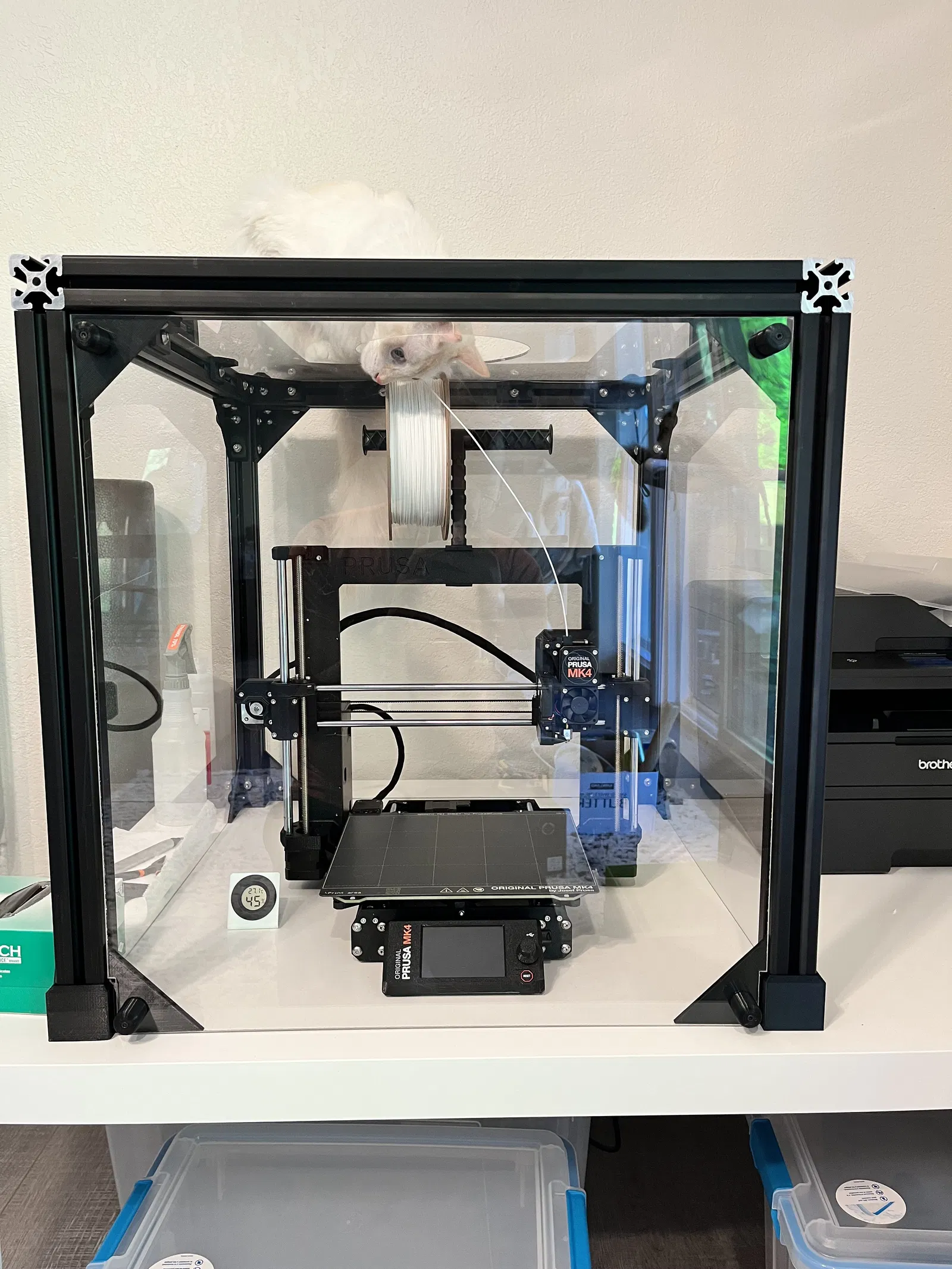

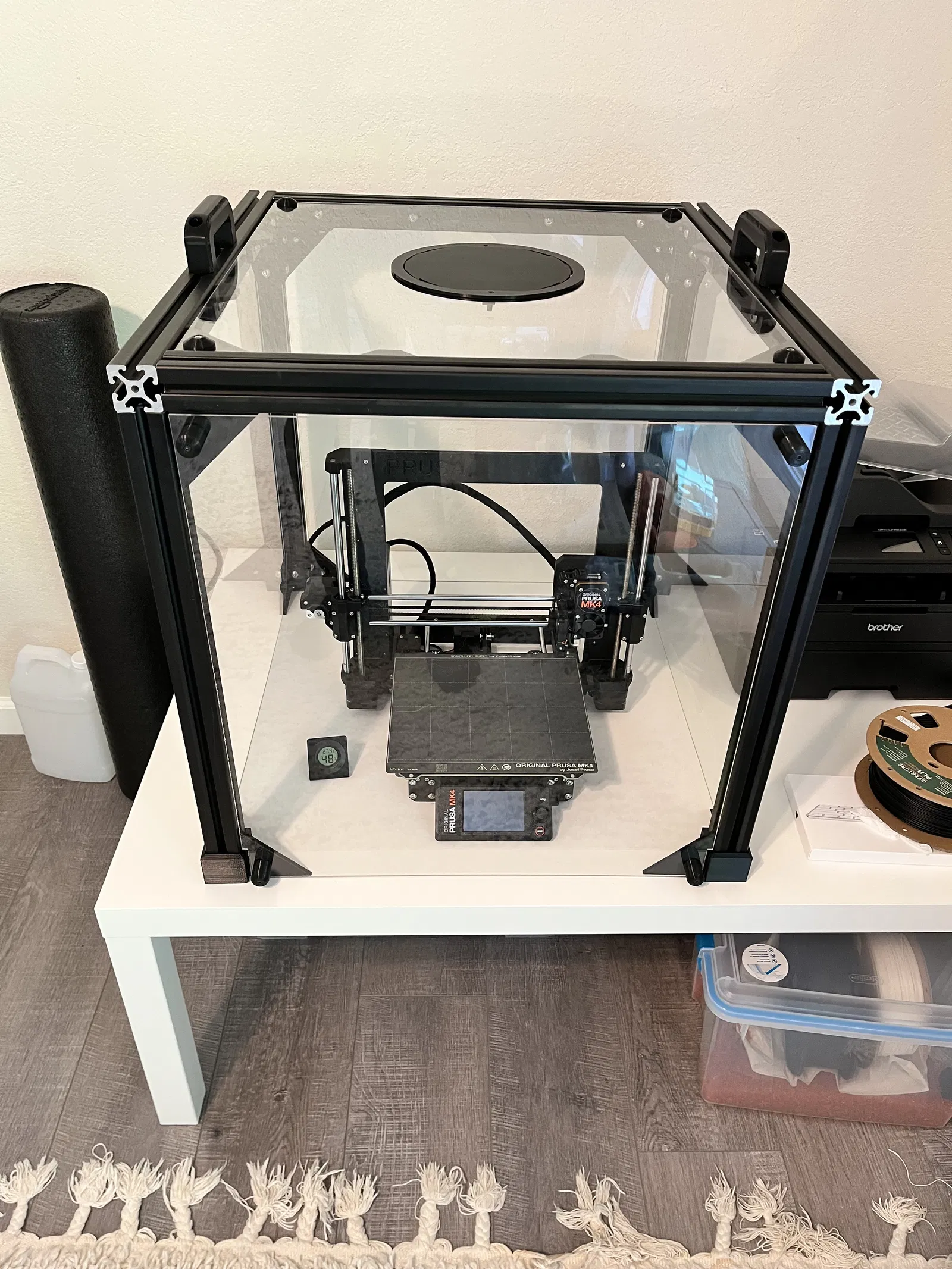

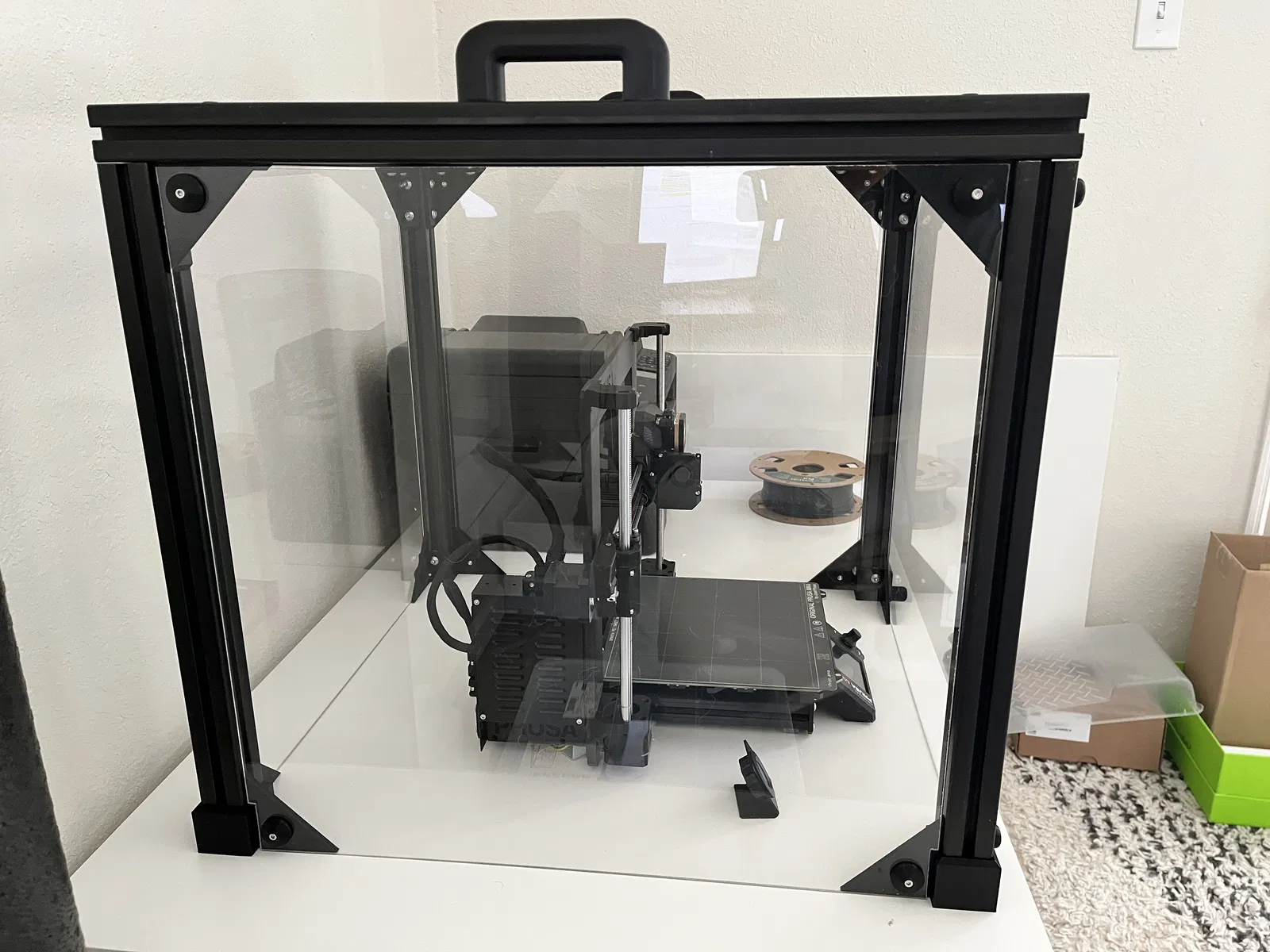

• Một bao vây tối giản, được xây dựng chắc chắn với khung đùn nhôm và cửa sổ acrylic lớn xung quanh (kích thước lớn hơn một chút so với bao vây prusa ban đầu) Các slide vào các chân căn chỉnh để lấy lại chính xác cùng vị trí như trước đây </li Mẹo:
  • Không cần hỗ trợ trên bất kỳ bản in nào, trừ khi có quy định khác.
  • Tất cả các phần được in ở chiều cao lớp 0,2 mm (có thể có thể thoát khỏi 0,3mm cho tất cả các thành phần ngoại trừ tay cầm lỗ thông hơi và cửa trước) Bao gồm trong tên tệp. Bảng điều khiển. (trục z so với máy in) và thanh ngang (trục x so với máy in)
  <li Sáng vào vỏ bọc này

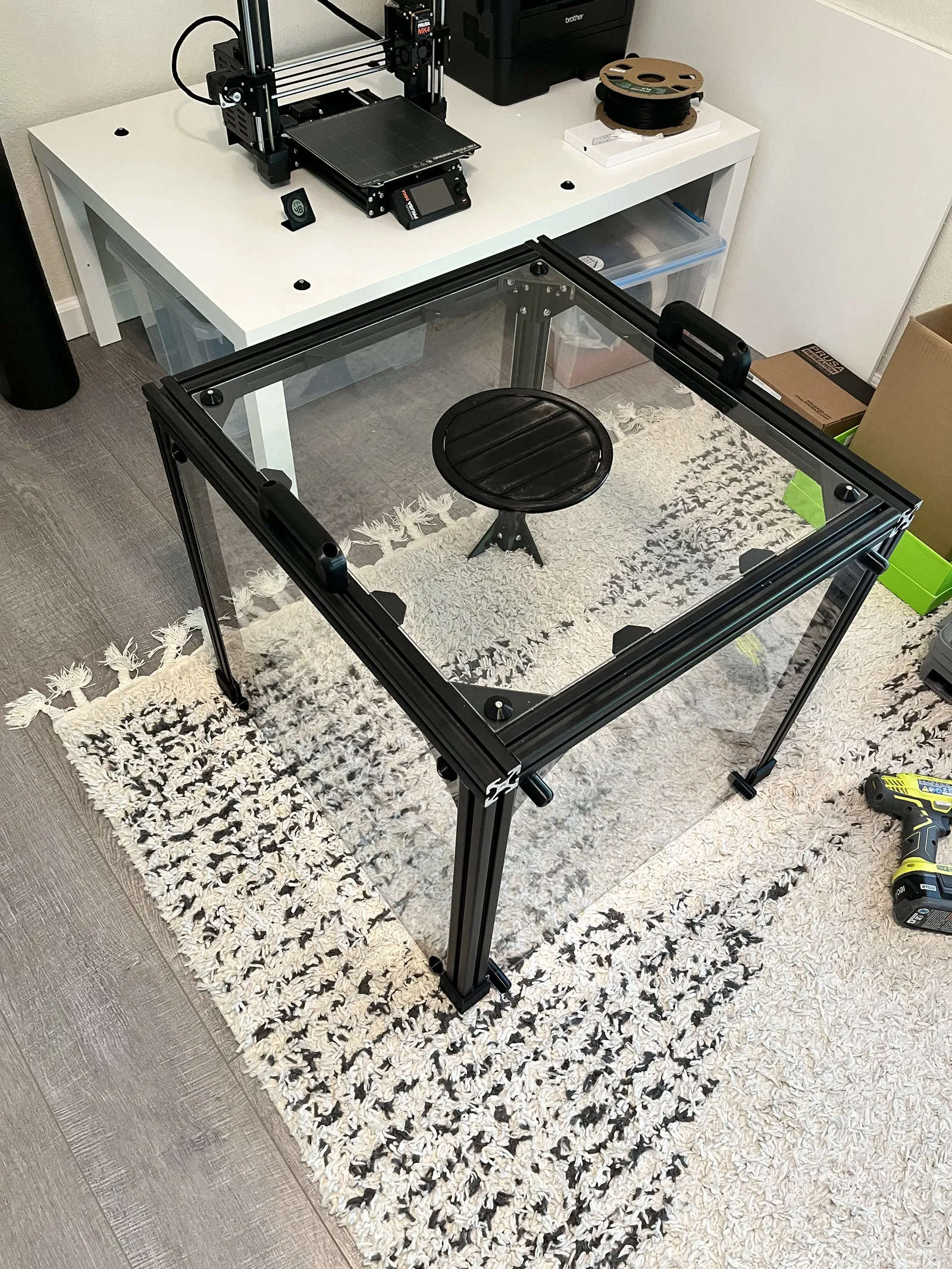

• Lắp ráp khung đùn nhôm (xem ảnh cho hướng phù hợp):
  1. In tất cả các phần trong thư mục bộ xương khung bên dưới. Không cần xử lý đặc biệt cho bất kỳ bộ phận nào khác ngoài tay cầm trên cùng

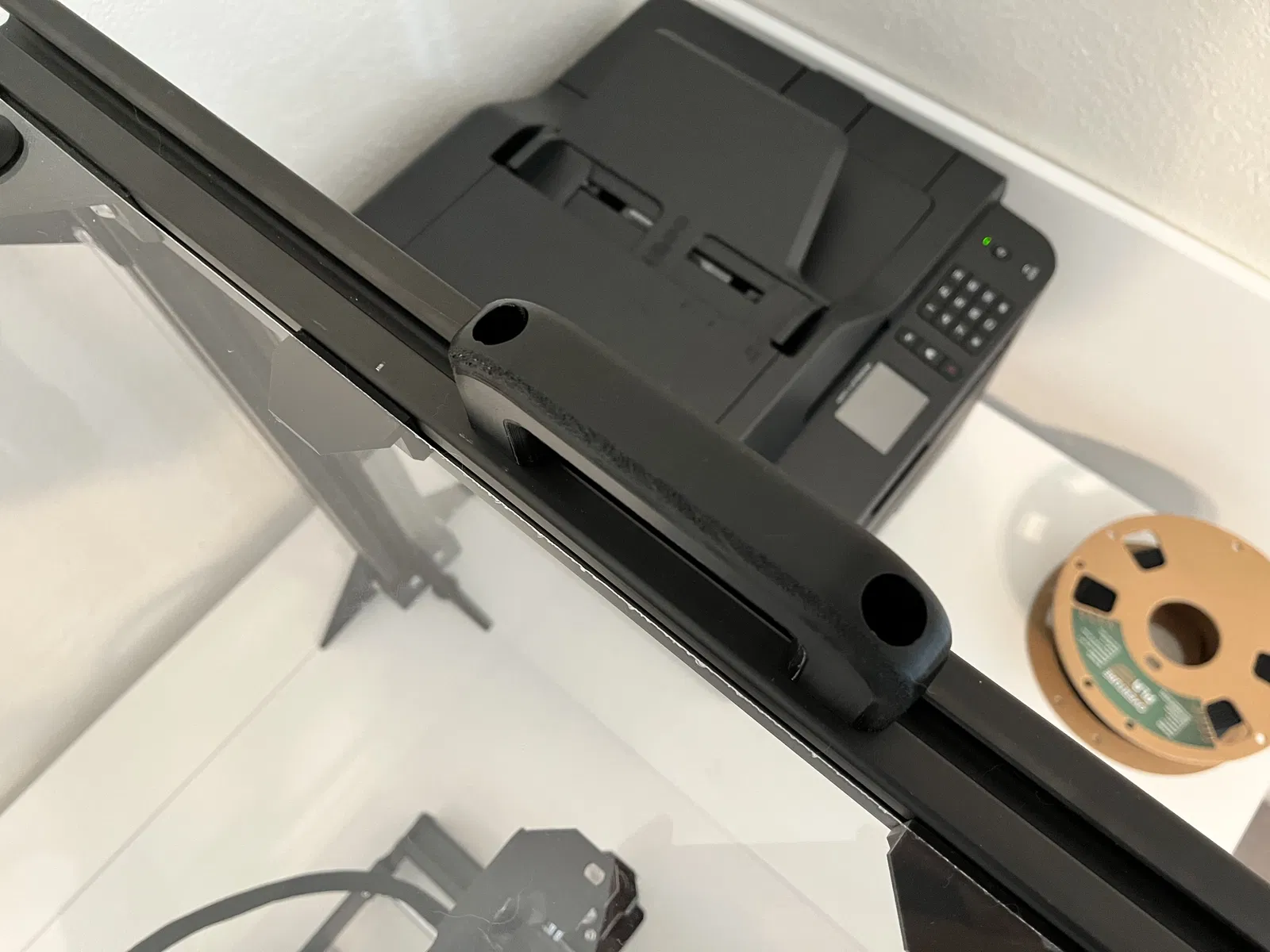

     • Tay cầm trên cùng được in ở chiều cao lớp 0,2 mm, 50% con gyroid với 5 bức tường để đảm bảo nó có thể giữ toàn bộ trọng lượng của máy in. Bao vây nặng từ nhôm, đừng tiết kiệm điều này. Ngoài ra, các hỗ trợ có thể giúp với phần này. Bây giờ đặt đùn 25 inch ngồi trên đầu (gọi đó là trục y) để bạn có thể thấy đầu đùn 25 inch nhưng không phải là 21 inch.
     • Vặn chúng tại chỗ với phần trên cùng 1x và 1x bên trên cùng bên2, do đó các khe nằm dọc theo trục y
     • Lặp lại bước một lần nữa với đùn 2x 21 inch và 1x 25 inch. Bạn nên có hai bộ chân ngay bây giờ. Tham khảo hình ảnh để xem bên nào. Đây sẽ là trục X Trượt hai-NUTS vào trục x để tất cả các đai ốc sẽ ngồi dọc theo cùng một khe.
     • Vặn hai mảnh đùn 21 inch vào trục y 25 inch. Khi được thực hiện với điều này, các đầu có thể nhìn thấy duy nhất của đùn nhôm sẽ là đùn 25 inch và bốn chân. Hai chân trước sẽ có các lỗ nam châm hướng về phía trước, và hai khớp trước sẽ là niềng răng nam châm nối trên cùng.

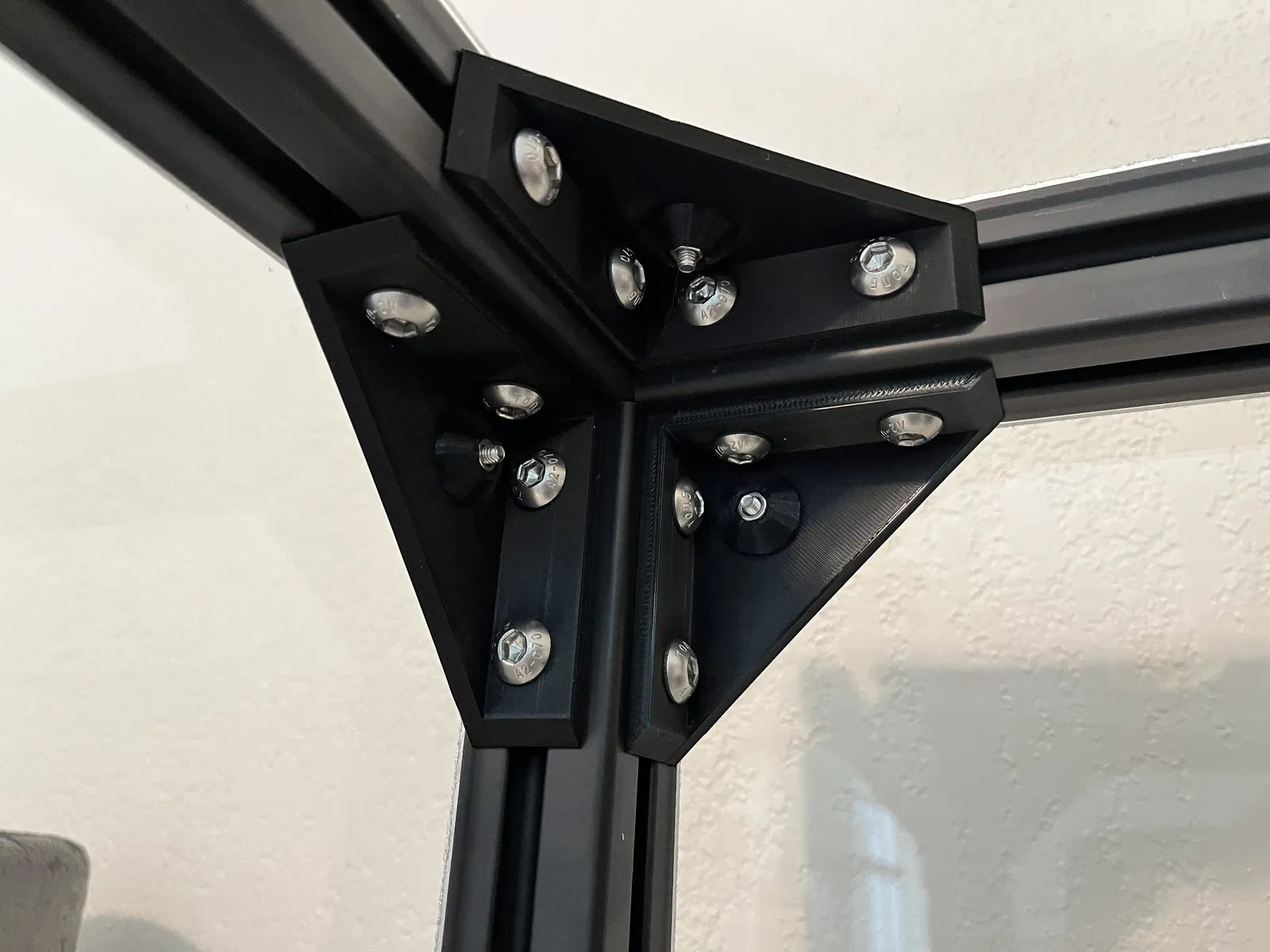

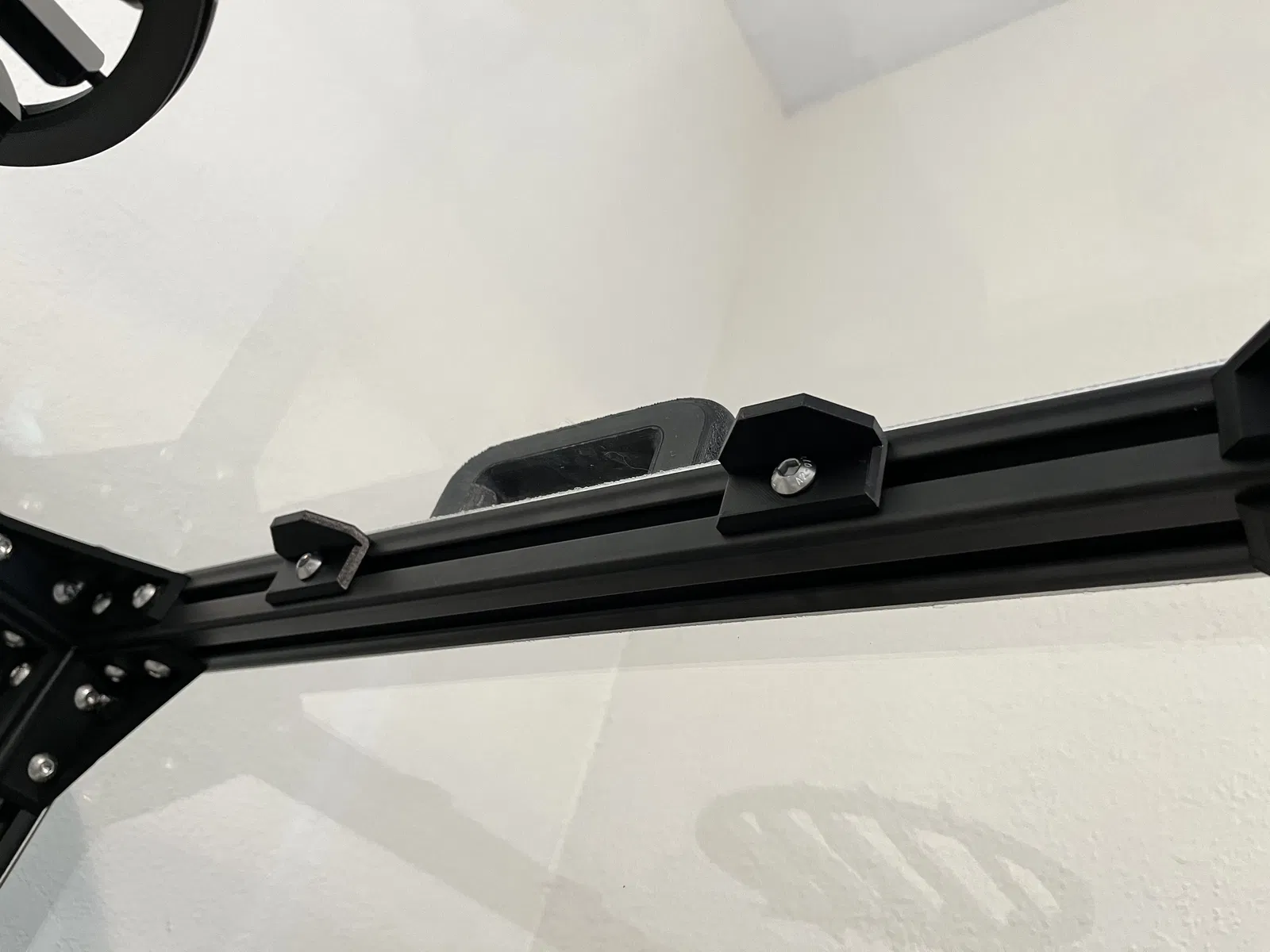

     • Vít trong niềng răng trên cùng vào các nuts bạn đã đặt trước đó. Bạn nên có hai niềng răng cho mỗi lần đùn dọc theo đỉnh. Cần có bốn niềng răng trên cùng được gắn trong

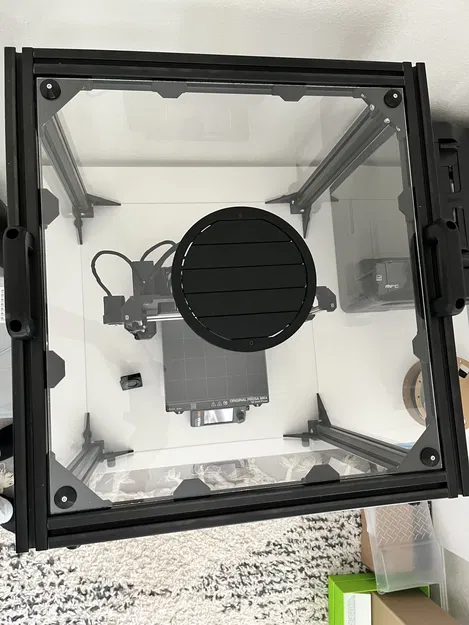

• Gắn Acrylic:
  1. Mua acrylic đùn 1/8 inch. Tôi đã nhận được những giá rẻ này từ một cửa hàng nhựa cục bộ (tap Nhựa nếu bạn ở trong vịnh)
  2. 2x mặt trước/sau 20 3/4 x 21 7/8
  3. 2x bên: 22 1/4 x 21 7/8
  4. 1x Top: 22 1/4 x Tôi chỉ làm điều này với một mũi khoan Dremel và về cơ bản làm tan chảy nhựa. Điều này sẽ nhường chỗ cho bàn chân (một ngày nào đó tôi sẽ sửa đổi thiết kế để phù hợp với acrylic chưa cắt)
  5. In tất cả các bộ phận trong thư mục khung hình acrylic khung hình.
  6. Các bảng bên và các bảng trên cùng:

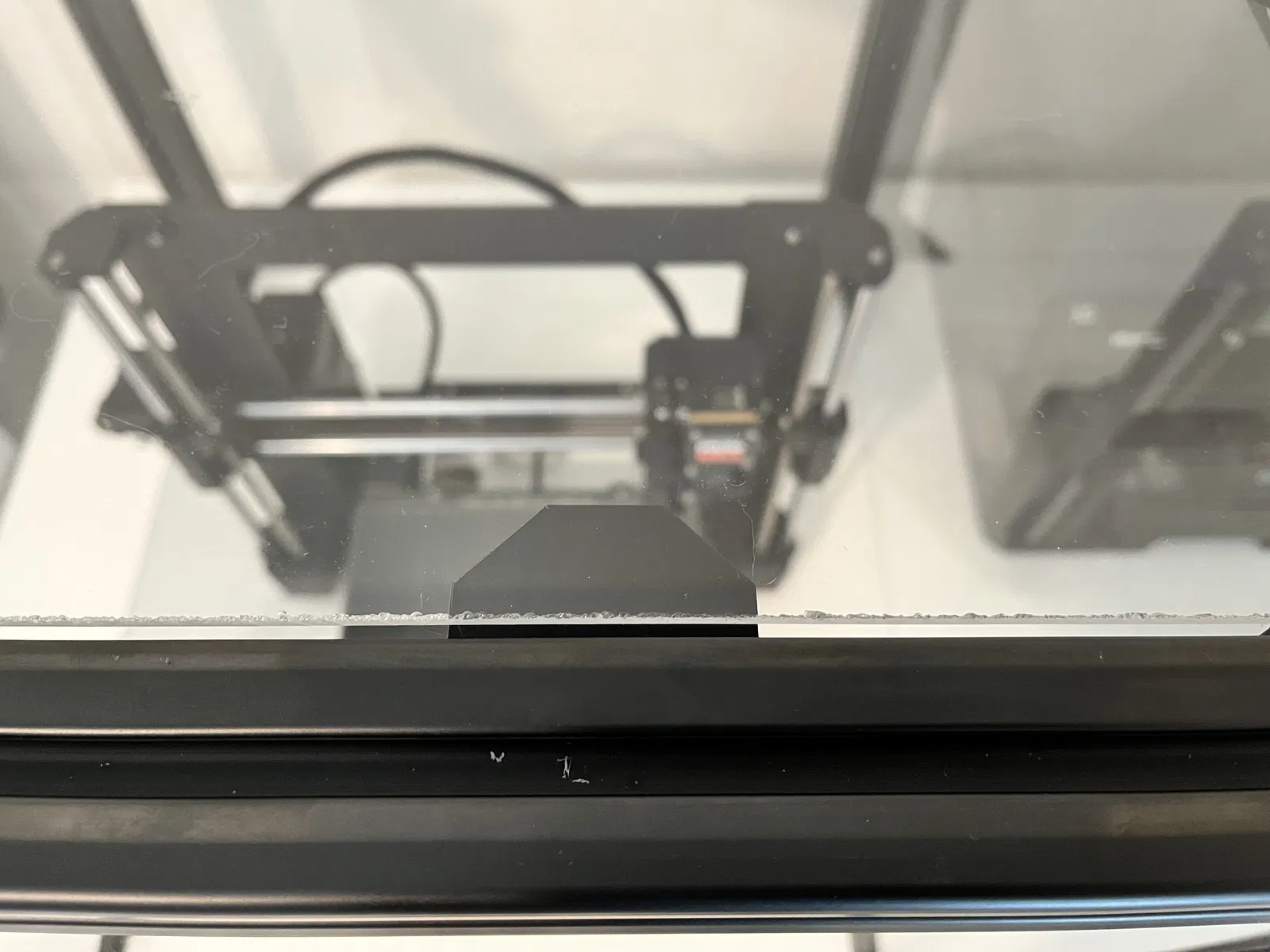

     1. Có kế hoạch để acrylic nghỉ ngơi trên bàn, tức là không bị treo trong không khí bằng ốc vít. Tôi thấy rằng để cung cấp cho một cái nhìn sạch hơn.

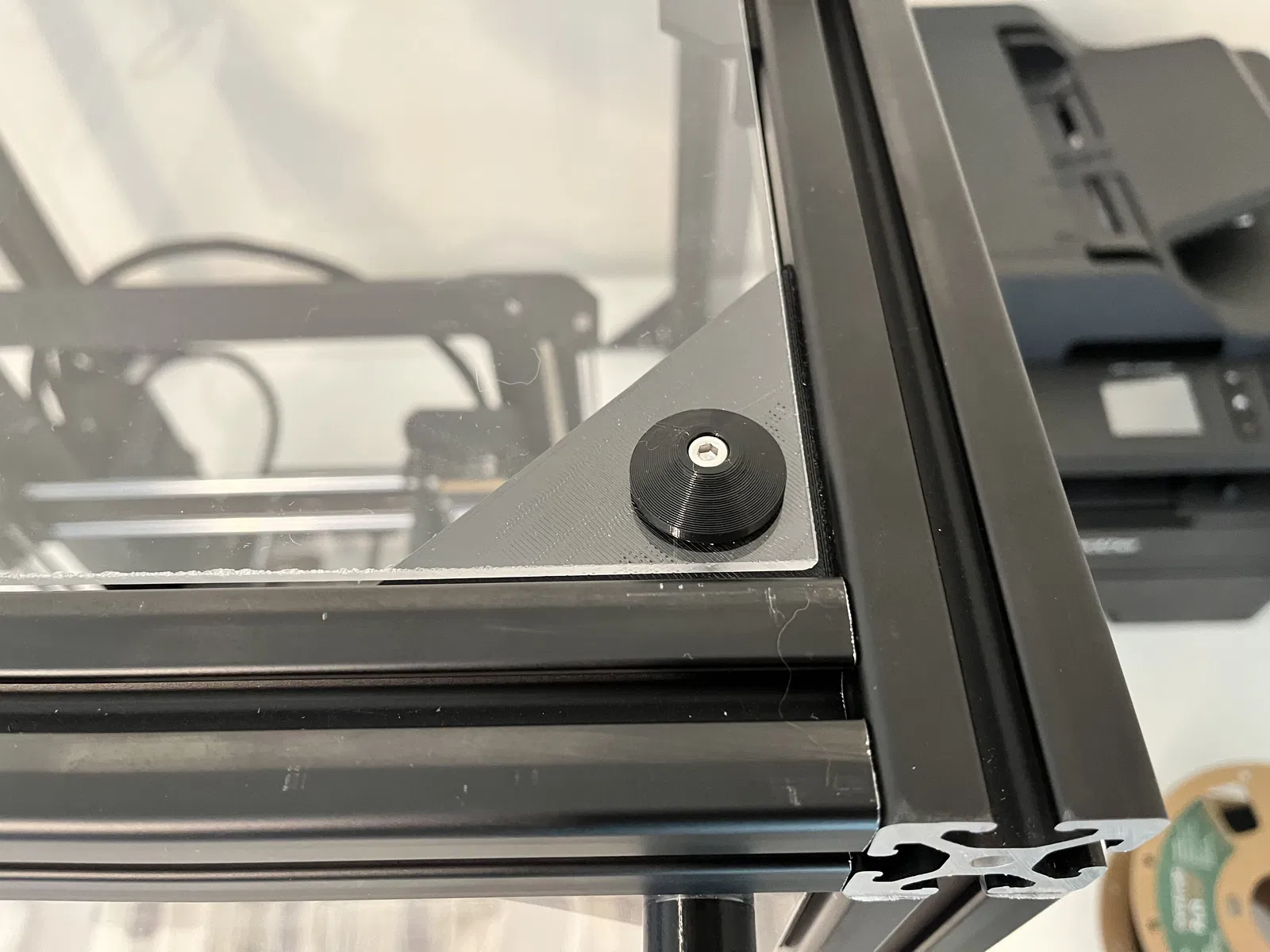

     2. Khoan ~ 4mm các lỗ trong acrylic tương ứng với các vị trí của các khe cắm. Lưu ý rằng hệ thống lắp khung hoàn toàn kẹp giữa hai mảnh nhựa, do đó, có chỗ cho lỗi trong tất cả các bước khoan.
     3. Khoan một lỗ 182mm duy nhất ở trung tâm của bảng trên cùng cho lỗ thông hơi </li Bạn sẽ cần 16 ốc vít và 16 đai ốc. Sử dụng các bộ phận được in trên acrylic để kẹp về cơ bản trong vít.

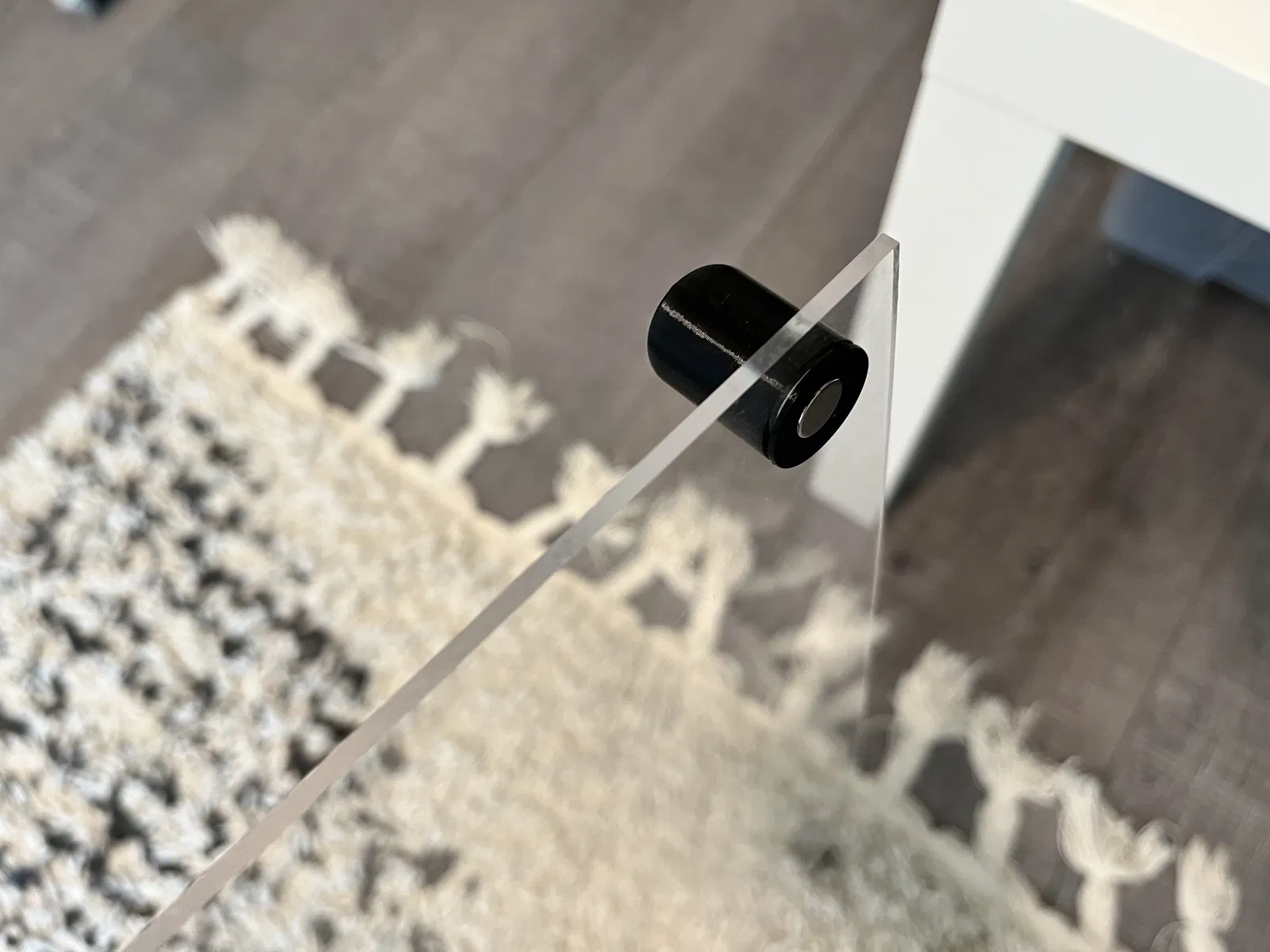

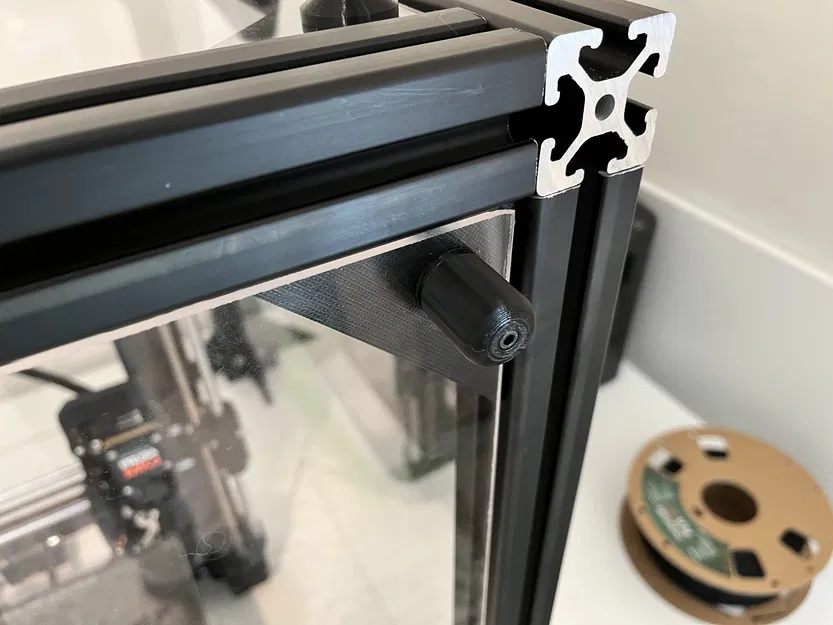

     4. Đảm bảo rằng các hướng nam châm sẽ khớp với khung. Bạn có thể sử dụng một điểm đánh dấu để đánh dấu các bên cần đối mặt bên ngoài. Quy trình
• Chất truyền qua cáp và người giữ PSU
• In tất cả các bộ phận trong bảng qua bảng & khung PSU

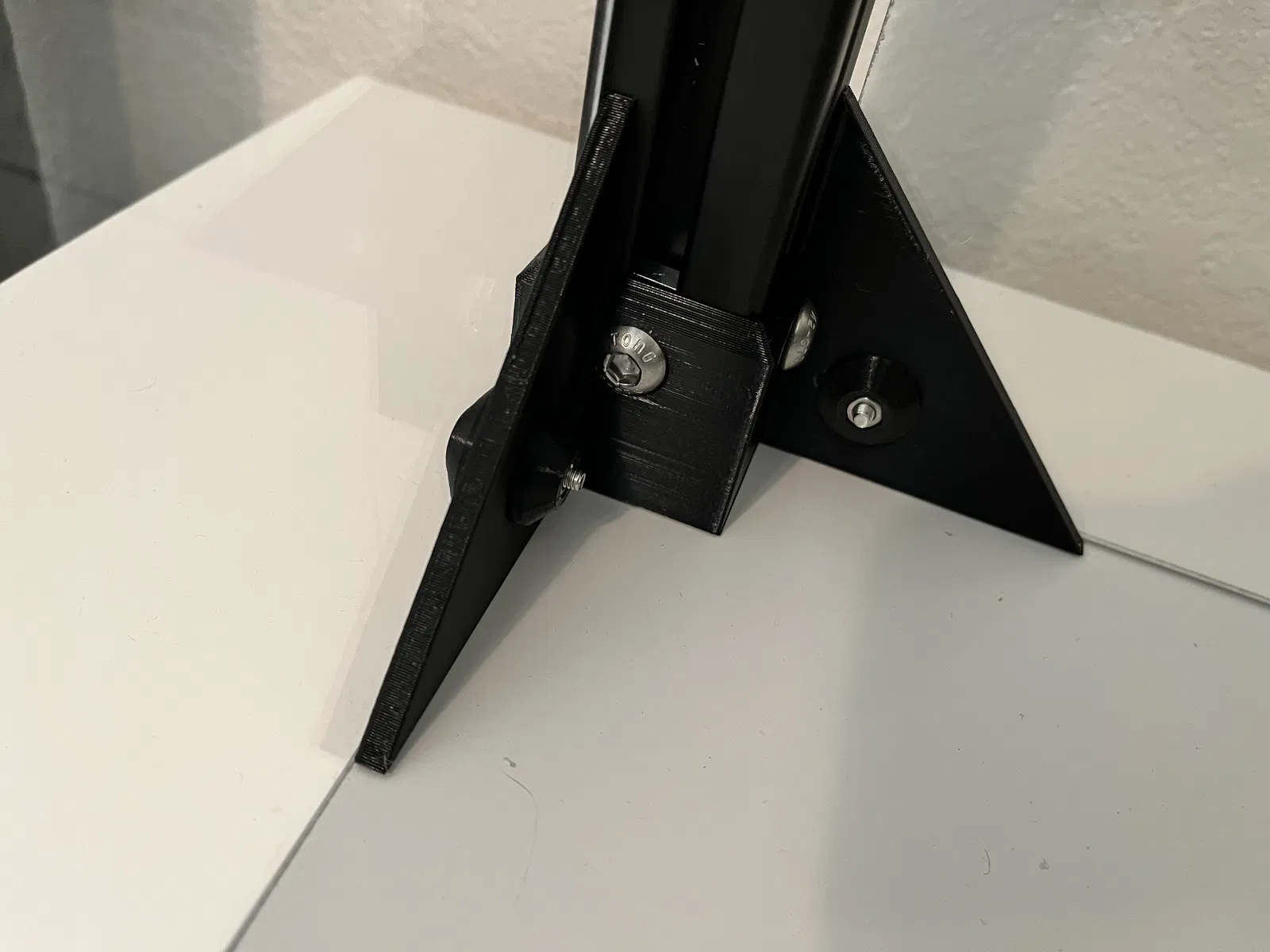

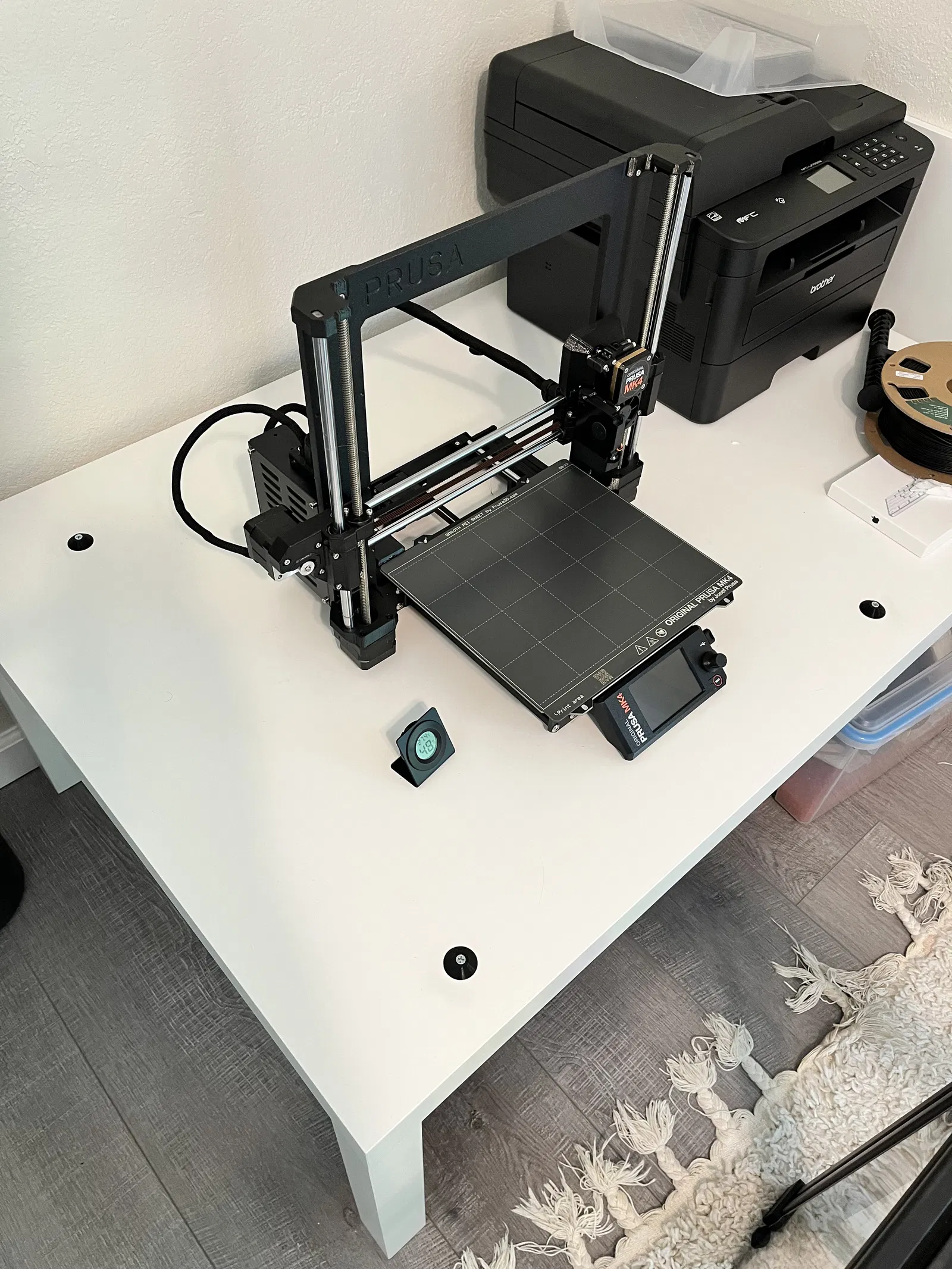

<li Đánh dấu nó ra, sau đó đặt băng dính hai mặt lên các chân chân để làm cho chúng gắn vào bàn chân của vỏ bọc.
• Đặt vỏ bọc tại vị trí quyết định và sau đó nâng, để lại những chân chân. Vặn chúng vào vị trí nhẹ nhàng bằng ốc vít gỗ, cẩn thận để không tước lỗ. (Tôi đã sử dụng số 8 đầu phẳng Philips Vít gỗ từ Home Depot).
  1. Sau đó tháo các ốc vít, tháo băng dính và vít một cách khít

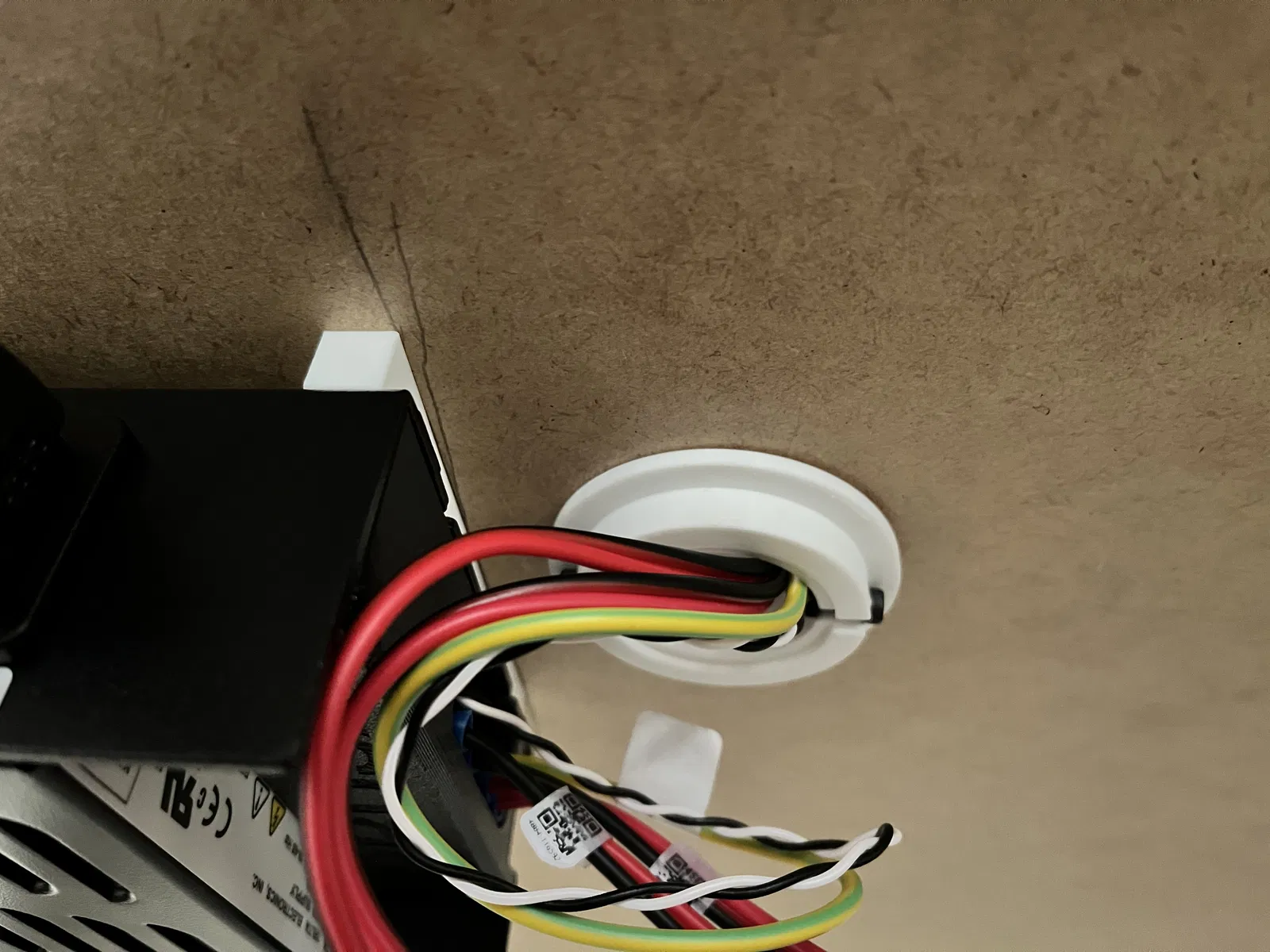

• Cáp thông qua:
  1. Đặt máy in vào vỏ và kiểm tra vị trí. Đánh dấu các góc khi được thỏa mãn (MK4 của tôi rất phù hợp ~ 1,5-2 inch từ phía trước
  2. Quyết định đặt nơi đặt đường truyền cáp. Tôi đặt tôi ở phía trước bên trái của động cơ trục y, tức là ở phía bảng Xbuddy). Điểm đó rất đẹp vì nó để lại rất nhiều sự chùng cho dây cáp và nếu bạn quyết định di chuyển máy in sang bên sẽ không có gì thực sự ngồi trên đỉnh của qua. Người giữ

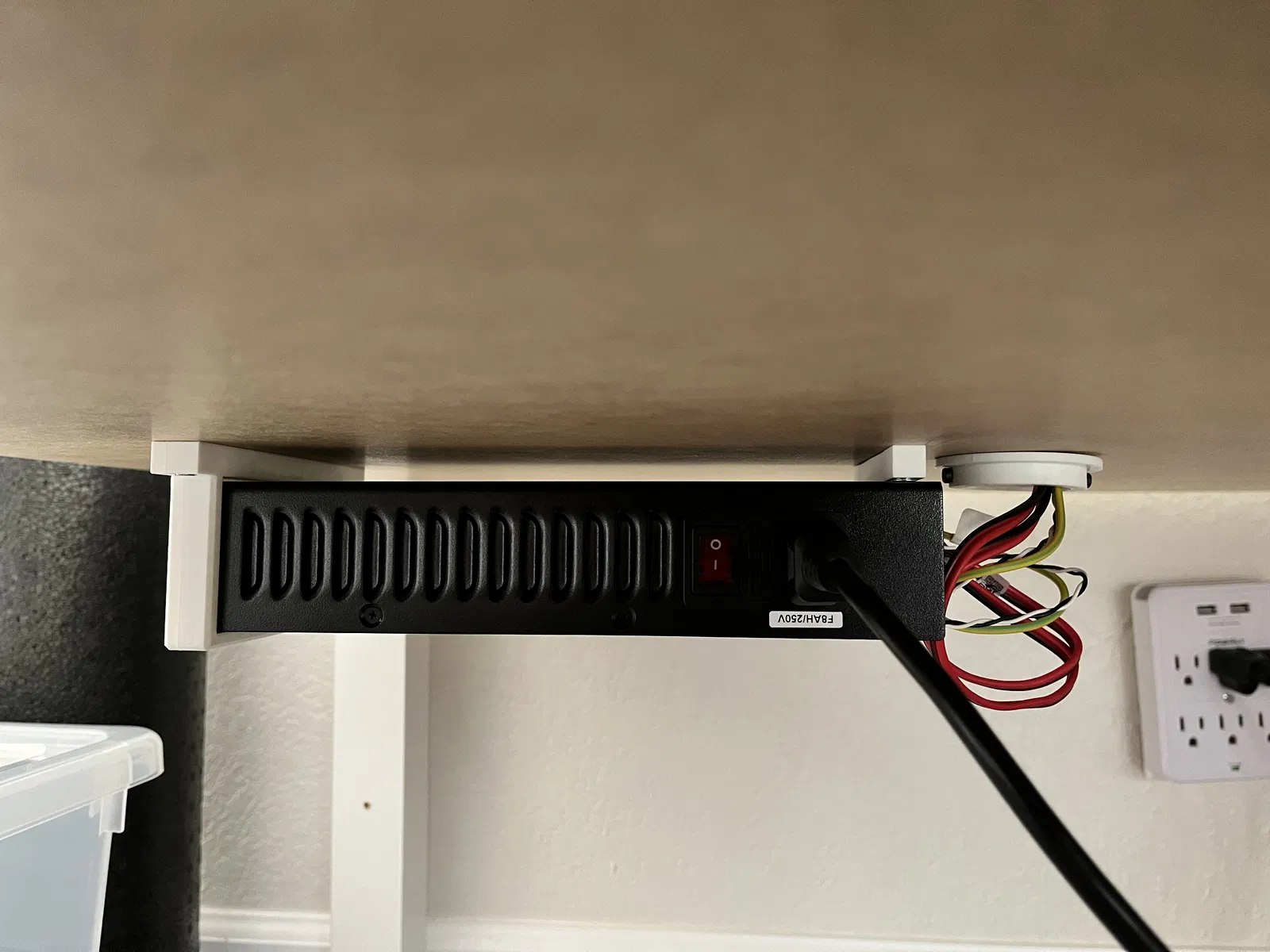

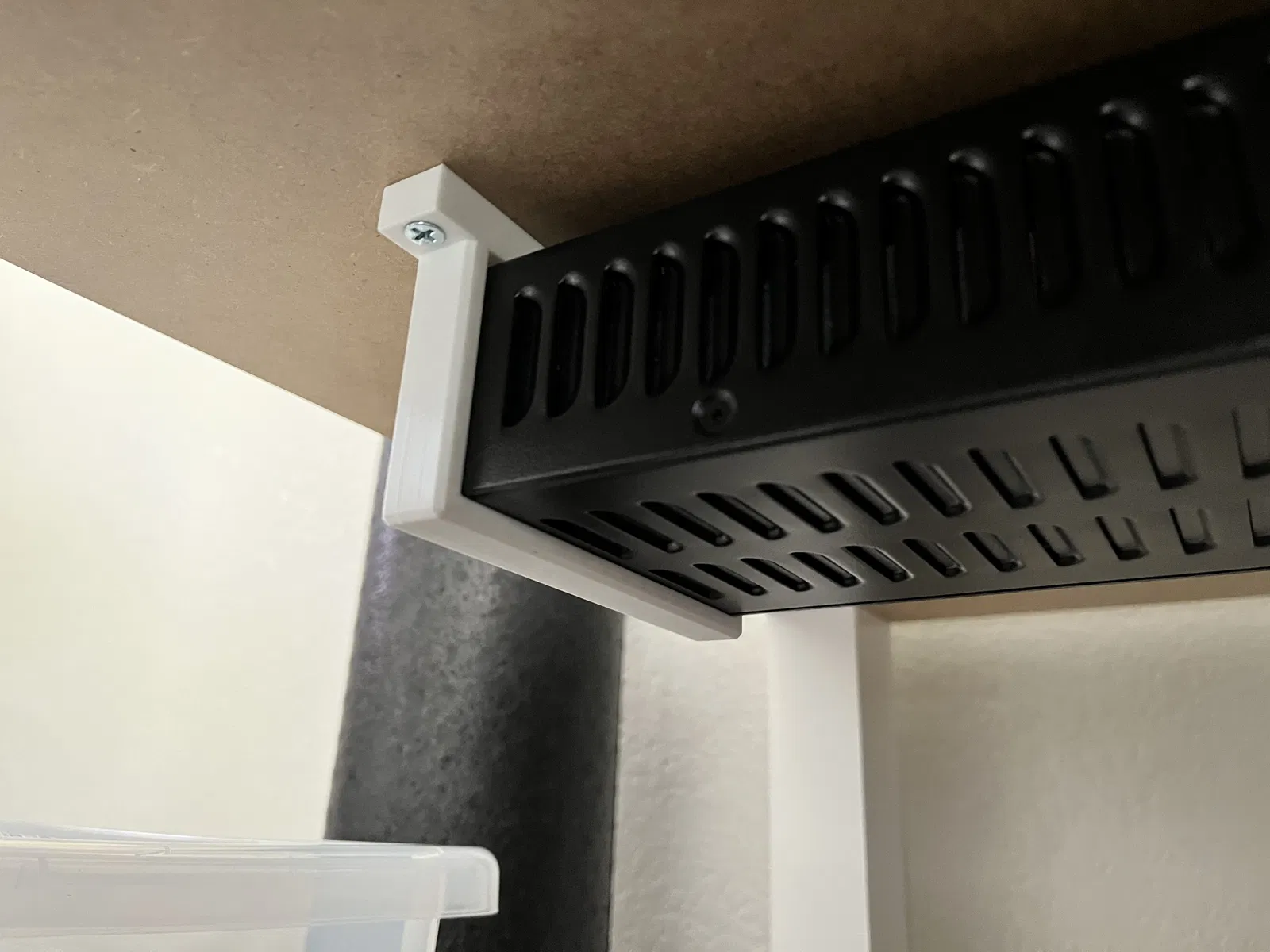

  3. Đặt PSU với các đầu nối vừa liền kề với số lần điều trị
  4. Đặt hai đai ốc hex M3 trong khung PSU với kỹ thuật kéo qua. Vặn nó vào vị trí bên dưới bàn. Với các ốc vít Philips đầu số 8.
  5. Bảo vệ PSU vào giá đỡ bằng ốc vít M3.

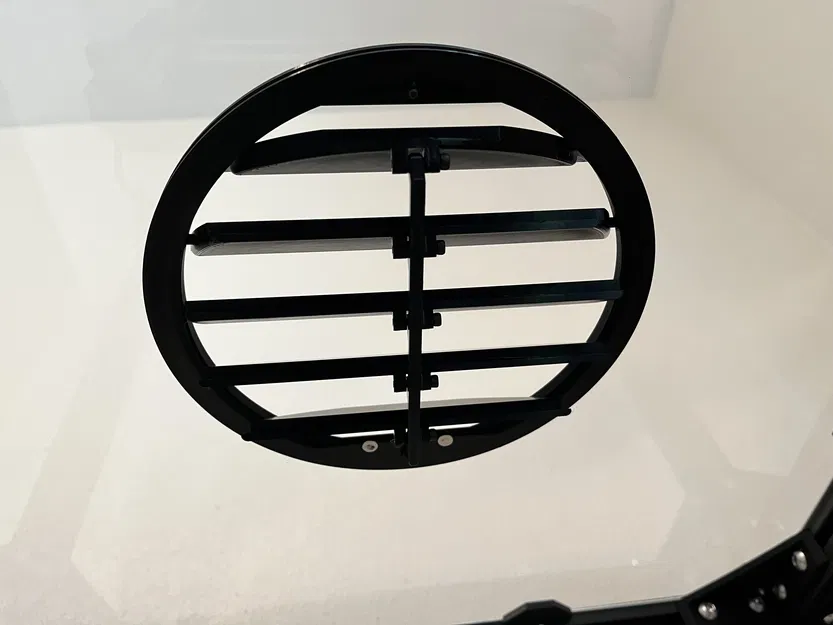

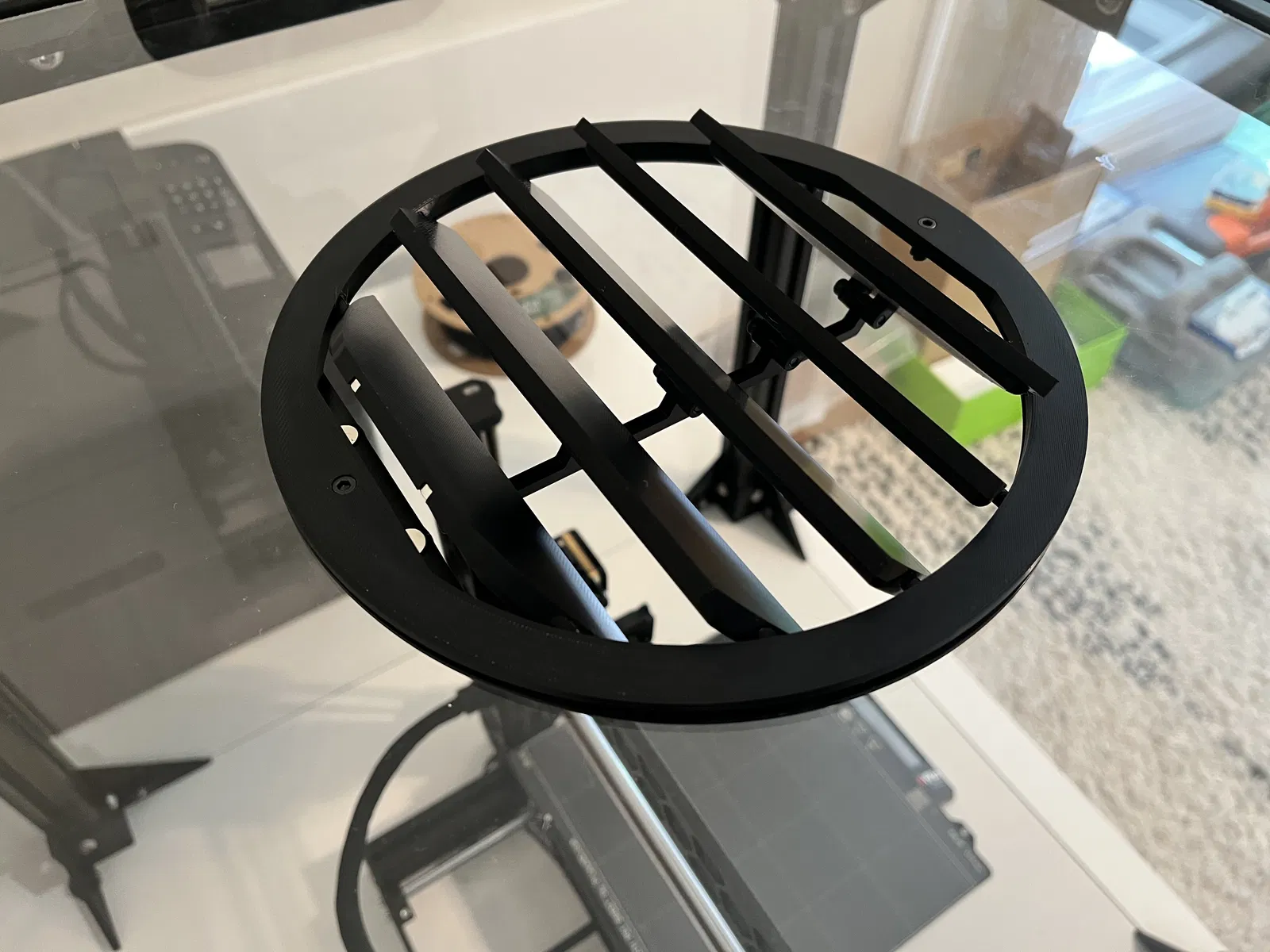

  6. Điều quan trọng là phải in cái này ở độ cao lớp 0,2mm mà không có hỗ trợ: tất cả các bộ phận hỗ trợ lẫn nhau với khoảng cách 0,2mm giữa chúng, vì vậy tất cả đều được hỗ trợ trong nội bộ.

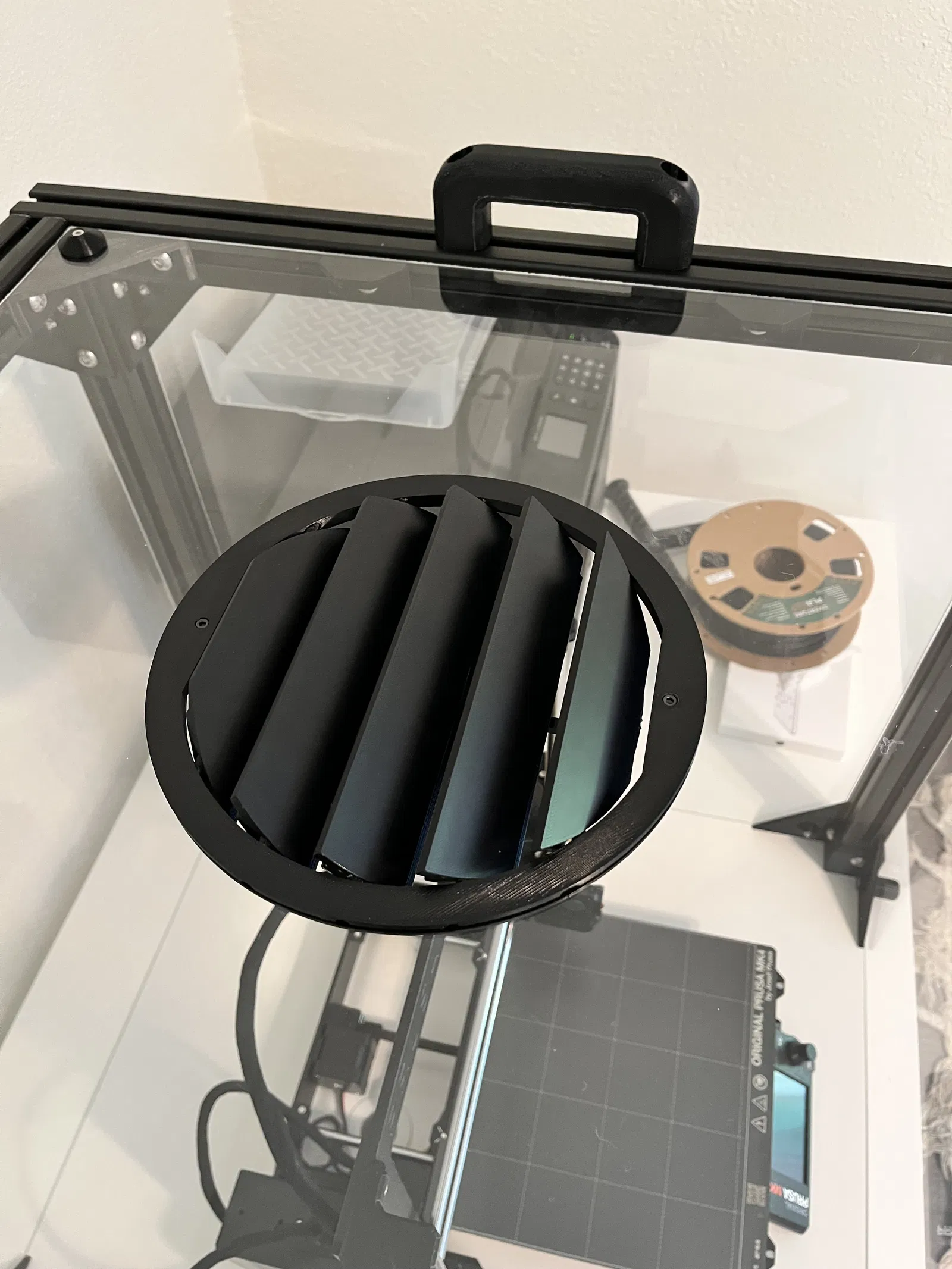

  7. Sau khi được in, nhẹ nhàng thay đổi xung quanh các thanh để phá vỡ chúng miễn phí để rẽ. Lưu ý rằng các chân chỉ đủ dài để loại bỏ một SLAT nếu cần thiết. Những thứ này sẽ giúp khóa các thanh đóng nhưng không cần thiết.

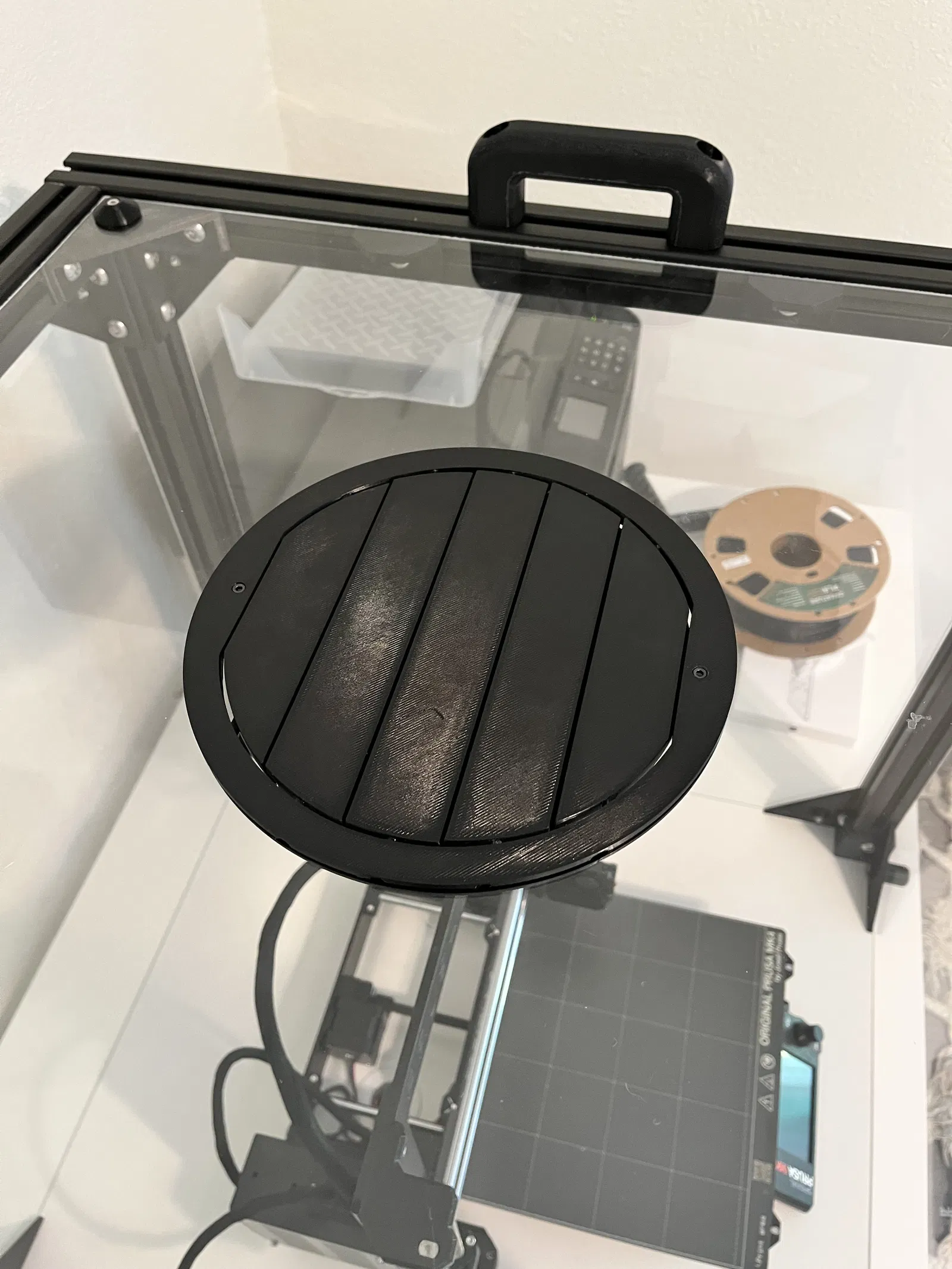

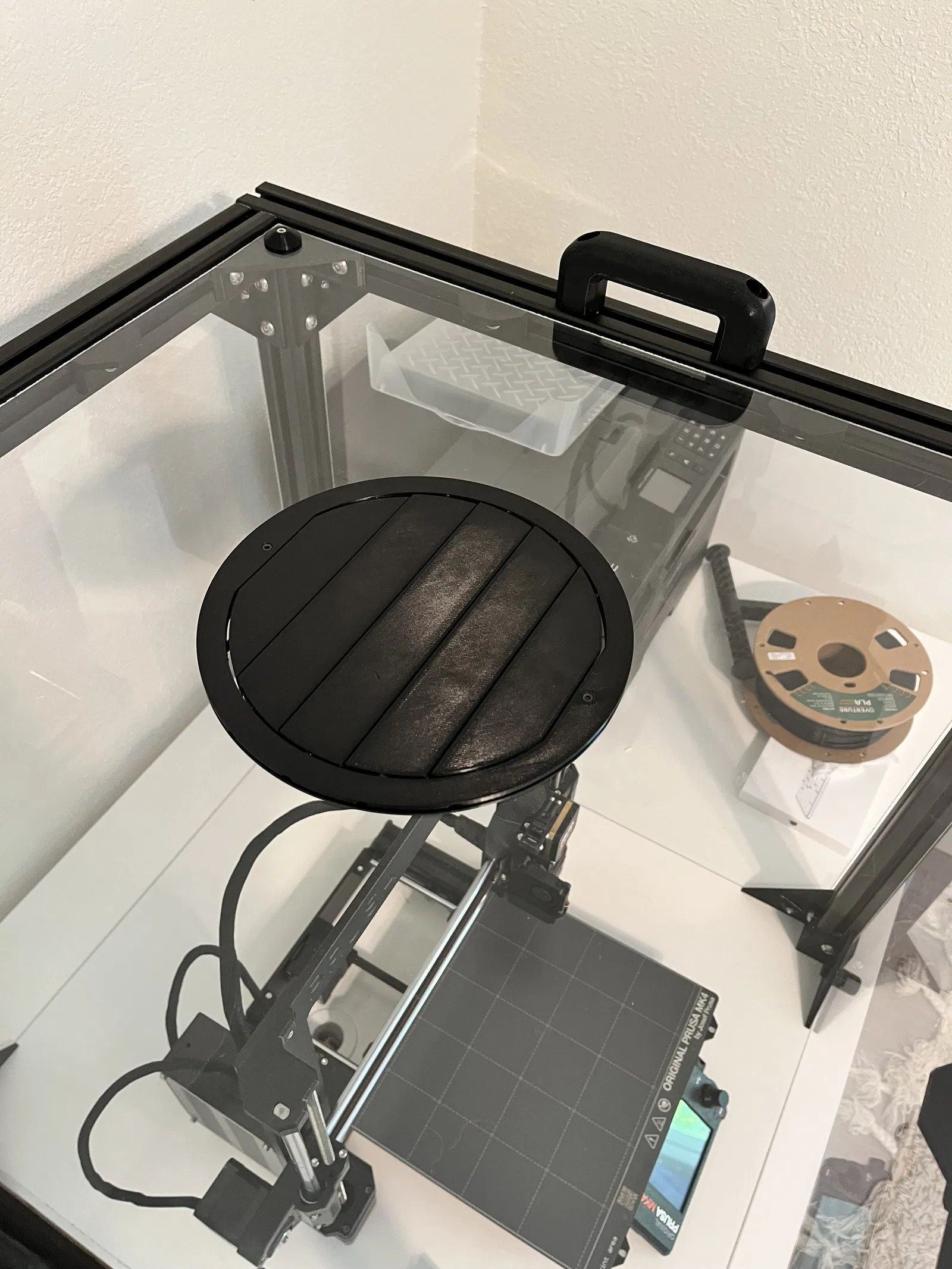

  8. vít thông hơi vào lỗ trên cùng. Hãy rất cẩn thận khi làm hỏng những thứ này, các bộ phận đủ mạnh mẽ để hoạt động tốt, nhưng các bức tường không cực kỳ dày.
  9. Tôi đã chọn vặn nó vào để các thanh mở ra khỏi phía trước. Bằng cách đó, nó bao gồm tất cả các máy móc nội bộ khi mở. Sẽ xóa dòng này khi hướng dẫn tốt. Hệ thống hiện tại hoạt động, nhưng hiện tại tôi không hài lòng với việc thiếu dây tóc. Lưu ý: Một số phần có điều kiện in cụ thể, hãy kiểm tra ghi chú tệp cho mỗi lần in trước. mm, các thanh ren cao độ 1,25mm
  10. 24x m8 HEX Nuts, 1,25 mm pitch
  11. 20x 608zz vòng bi (Tôi bán vui vẻ với thương hiệu được liên kết, 1 trong số chúng không hoàn hảo. Tôi đã đánh dấu các lỗ và khoan trước bằng một mũi khoan mỏng.
  12. Nhấn vòng bi vào hộp khô
  13. Lưu ý rằng tôi đã thiết kế Bearing_track để có ID 21,9mm, nhỏ hơn 0,1 mm so với OD của ổ trục 608zz. Nếu máy in của bạn không được quay số hoàn toàn, bạn có thể cần mở rộng kích thước bit_track lên 100,5%. Kẹp này đóng cửa như trước, do đó đẩy vòng bi đến đúng vị trí
• Lắp các thanh có ren với vòng bi ở vị trí chính xác cho các ống của bạn. Đối với tất cả các ống liền kề, vòng bi riêng biệt với một máy giặt hộp khô để chúng không cọ sát vào nhau. Nó có thể giúp có một ống chỉ để xem bạn muốn gel ở cấp độ nào tại
• Tôi cố tình muốn silica gel bị lỏng trong bản dựng này. Tôi muốn tối đa hóa sự hút ẩm của môi trường và tôi nghĩ rằng tốt nhất là có diện tích bề mặt rất lớn tiếp xúc trực tiếp với không khí.
<li Nó có thể hữu ích khi vặn với hai cờ lê cùng một lúc.
• Tôi gắn các bộ điều hợp của mình ~ 3-4cm cao hơn chiều cao của các thanh ren. Điều này cho phép dây tóc truyền qua cả một ống chỉ đầy đủ và một cái trống. Đối với bản dựng bên dưới, hãy sử dụng các khe khai thác 1-5. (tức là Bắc Cực hướng lên ở một bên và xuống ở phía bên kia). Điều này sẽ ngăn người dùng cắm vào khai thác sai hướng
• Nhấn nam châm xi -lanh phù hợp 8 mm x 3 mm (liên kết ở trên) vào phía bên kia của khai thác PTFE với độ phân cực phù hợp với phía bên kia của dây nịt.
• Kiểm tra Sanity: Khai thác sẽ thu hút mạnh mẽ theo một hướng nhưng đẩy lùi theo hướng khác. Việc đánh số nổi chưa thành vấn đề. Bên có nam châm lớn sẽ kết nối với sự thiếu truyền hình của Filament. Cắt một khe giữa những lỗ đó. Bạn có thể làm sạch các cạnh cắt một cách độc đáo bằng một phần đính kèm chà nhám quay công cụ DREMEL. Cố gắng để có được phần hàng đầu để trở nên phù hợp chính xác.
• Trong khi khoan, nếu mũi khoan không thẳng, các lỗ vít sẽ không xếp hàng tốt với phần dưới. Tôi đã thiết kế phần dưới để phù hợp với sự không chính xác trong căn chỉnh này: bạn có thể mở rộng khe dưới đường kính lên đến 1 inch mà không gặp vấn đề gì trong việc gắn. Lưu ý rằng thành phần bảng thấp hơn có số bên trái, tương ứng với thứ tự đánh số MMU3. Bạn nên cắt giảm chính xác số lượng ống PTFE cần thiết; Nếu không, máy in sẽ kéo ống sợi và PTFE lại với nhau. Đó là một bản in nhanh ở cài đặt Prusa chất lượng 0,2 mm, vì vậy tôi chỉ cần thử xem nó có hoạt động không. Nếu in trên máy Prusa, in với phần được định hướng dọc theo trục y, vì điều đó có in tốt hơn. Tất cả các nguyên mẫu được in hoàn hảo trên MK4 với các cài đặt này. Cân nhắc thêm các bộ ngực nếu có độ bám dính của giường xấu, nhưng không in với các hỗ trợ!
• Xoay cổ cho đến khi nó di chuyển tự do. Không nên có nhiều lực lượng. Xoay cổ nhiều lần cho đến khi nó chuyển động trơn tru.

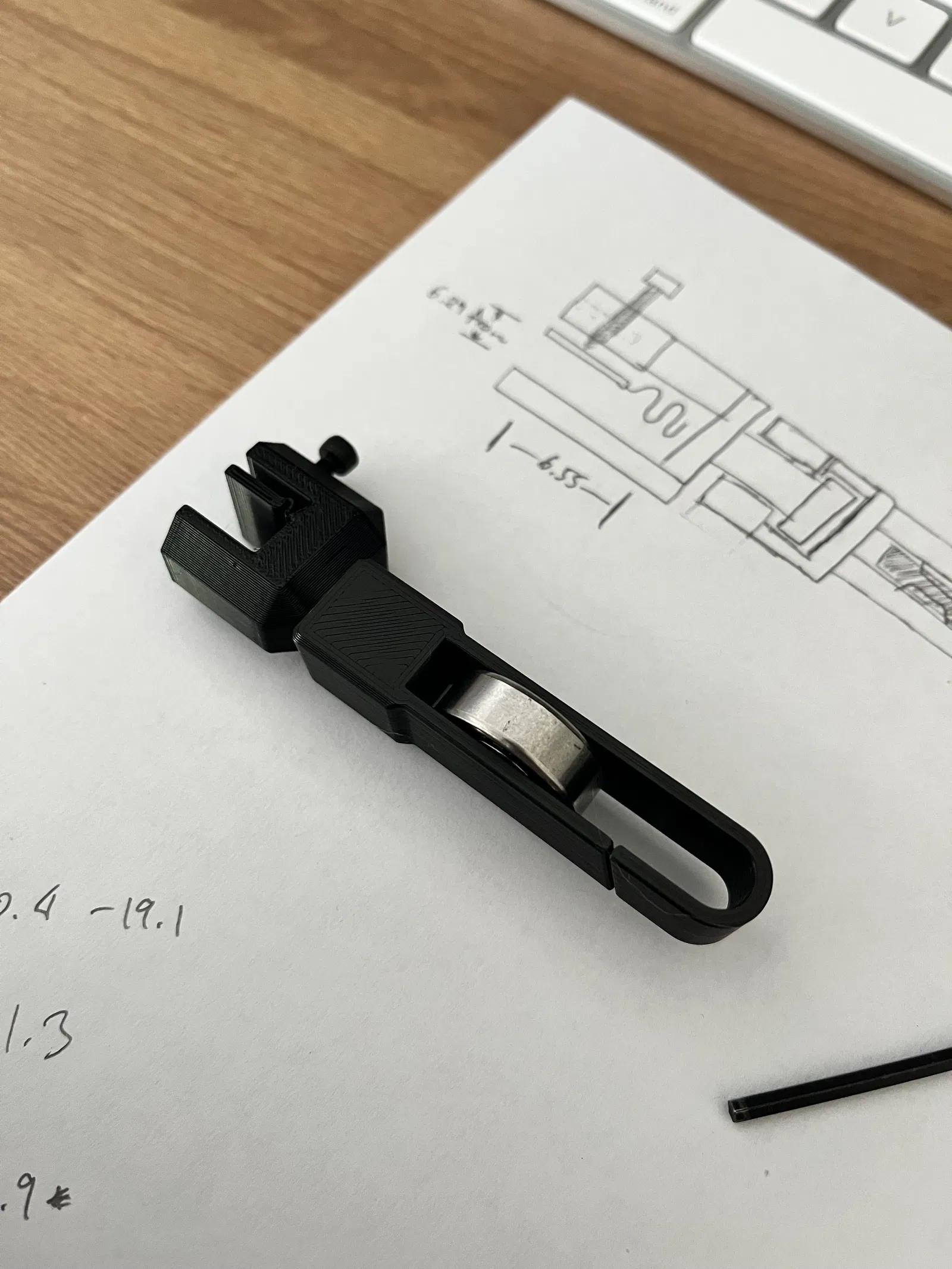

• Chèn 608zz mang vào vị trí. Điều này có thể mất một lượng lực tốt (xem xét đặt ổ trục trên bàn chắc chắn và đẩy hướng dẫn dây tóc lên nó). Dung sai chặt chẽ trên ổ trục để ngăn chặn bất kỳ bản in giữa nào trượt. Kẹp toàn bộ lắp ráp lên khung prusa. Lưu ý rằng ốc vít cần kẹp chỉ đủ mạnh để ngăn hướng dẫn trượt khỏi khung. Chủ sở hữu

Rất cởi mở với phản hồi và nếu nó phù hợp với sở thích của tôi, tôi rất vui khi nâng cấp các bộ phận!
