Giá Đỡ Ống Gắn Dưới Kệ (23 mm)

Giá Đỡ Ống Gắn Dưới Kệ (23 mm)

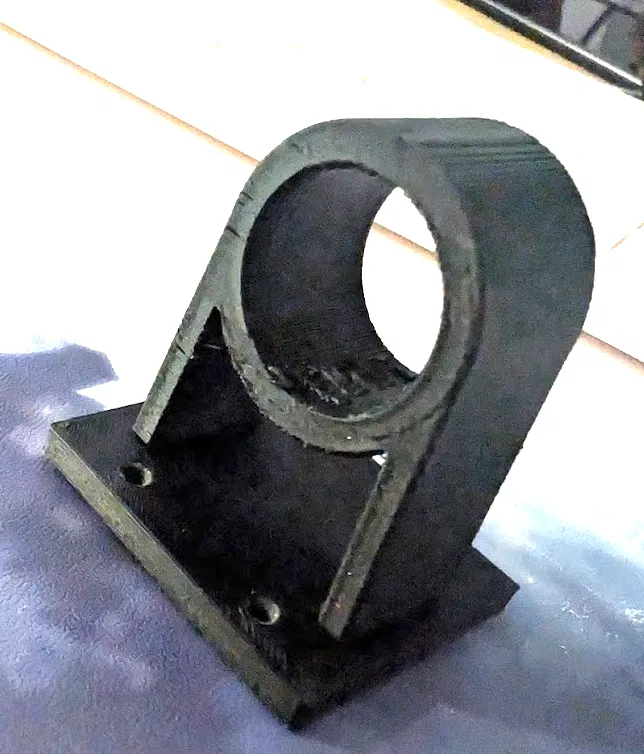

Đây là một giá đỡ ống gắn dưới kệ nhỏ gọn, được thiết kế để giữ chắc ống hoặc thanh ray đường kính 23 mm bên dưới một bề mặt phẳng như bàn làm việc, kệ, hoặc tủ.

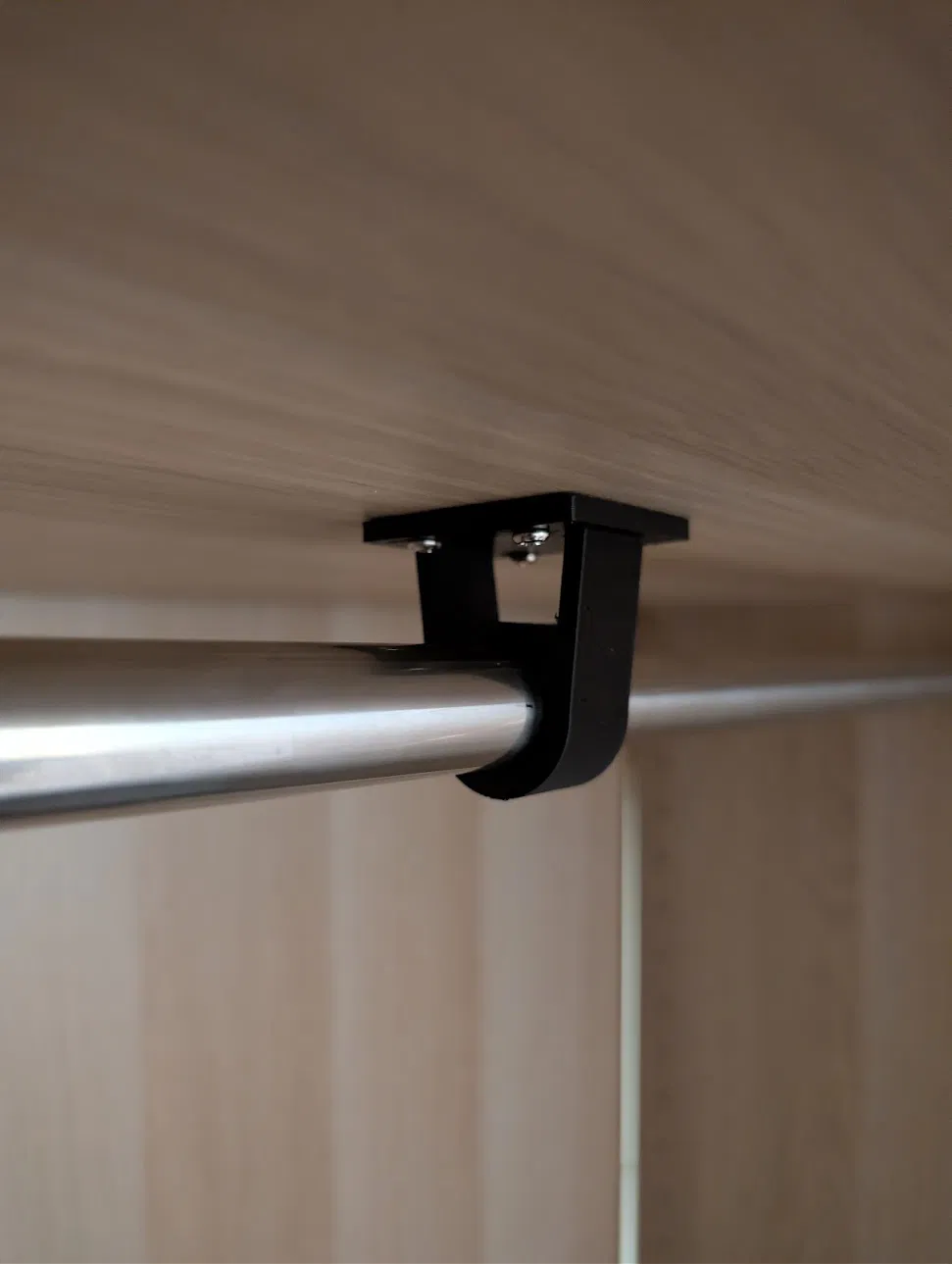

Phần mount được bắt vào mặt dưới của bề mặt bằng bốn con vít và đỡ ống từ phía dưới bằng một gối đỡ tròn ôm sát. Phù hợp cho các ứng dụng như thanh treo quần áo trong tủ, ống luồn dây (cable conduit), thanh đỡ tải nhẹ, hoặc các dự án nội thất custom.

Kích thước

• Đường kính trong của ống: 23 mm

• Tổng chiều cao (từ đế đến đỉnh): 50 mm

• Lỗ bắt vít: đường kính 3 mm (thiết kế cho vít gỗ tiêu chuẩn)

Ghi chú in

• Hướng in khuyến nghị: đặt phẳng theo mặt đế để in

• Cần supports

• Infill 20–30% là đủ cho hầu hết nhu cầu không chịu tải

• PLA phù hợp dùng trong nhà; khuyến nghị PETG nếu cần chịu nhiệt cao hơn hoặc cần độ dẻo nhẹ

Lắp ráp

• Bắt vào mặt dưới của bề mặt bằng bốn vít 3 mm

• Sau khi lắp xong, trượt ống vào phần gối đỡ

Thiết kế này ưu tiên sự đơn giản, đường nét gọn gàng và dễ in, đồng thời vẫn đảm bảo độ cứng cáp phù hợp cho tải nhẹ đến trung bình.
