Tay nắm universal điều chỉnh được (không cần support)

Tay nắm universal, dùng được cho mọi kích cỡ.

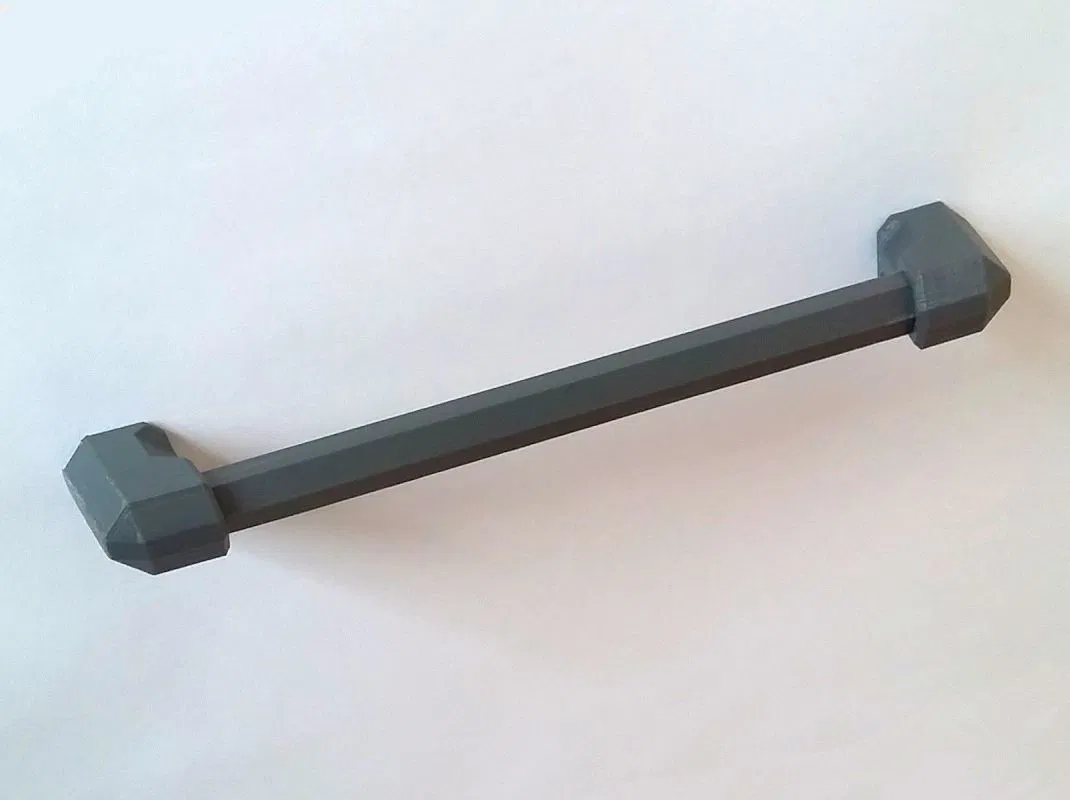

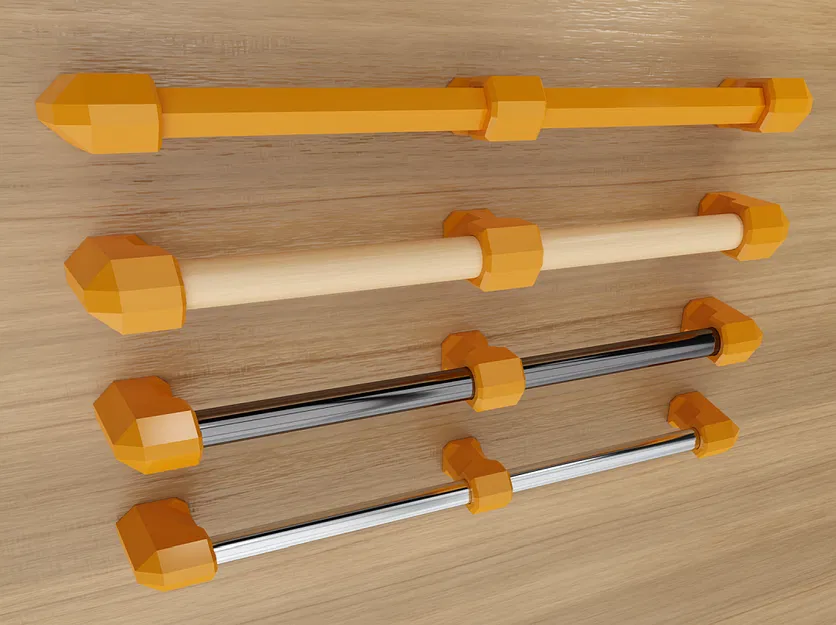

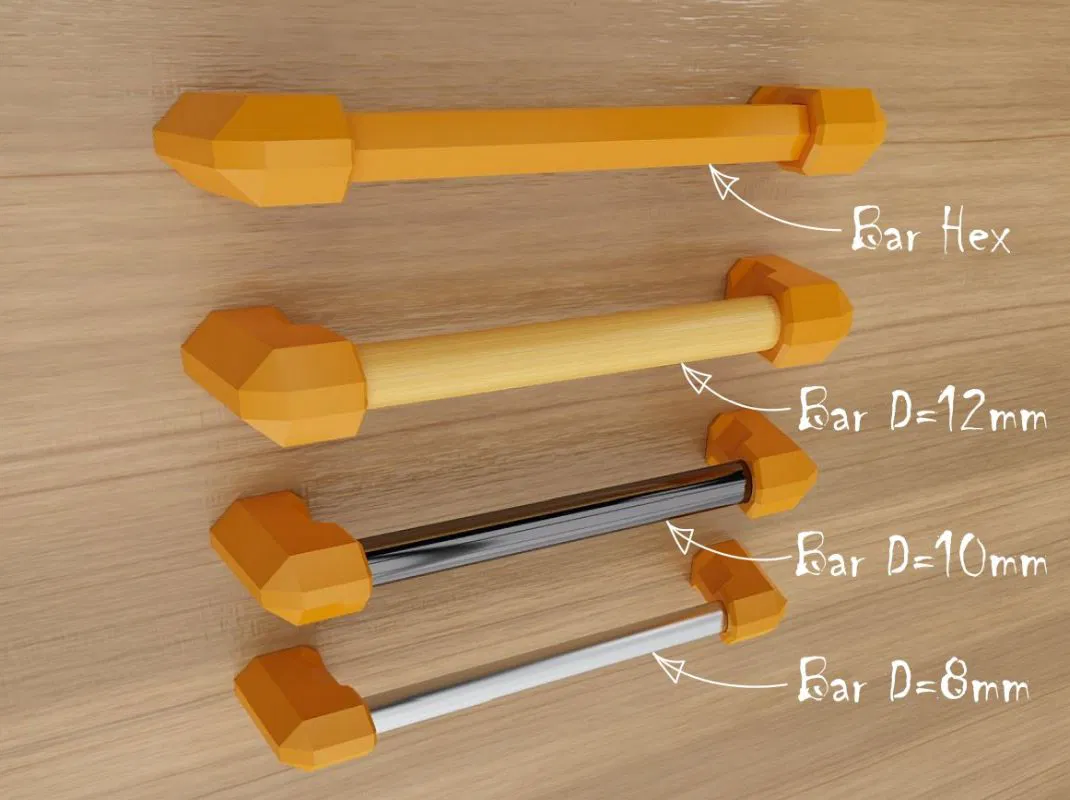

Tay nắm gồm các miếng kẹp (cleat) và một thanh (bar). Thanh dạng lục giác (Hex) có thể in trên máy in 3D, hoặc bạn dùng bất kỳ ống/thanh nào (gỗ, nhôm, nhựa, chrome, đồng...) với đường kính 8, 10 hoặc 12 mm. Chiều dài của thanh sẽ quyết định chiều dài tay nắm (xem hình). Nếu bạn muốn tay nắm dài (khoảng 400+ mm) thì có thể dùng miếng kẹp giữa (Mid). Hoặc dùng nhiều miếng Mid để làm tay nắm rất dài. Miếng kẹp L+R là đối xứng, dùng được cho cả bên trái hoặc bên phải.

Thiết lập in 3D khuyến nghị:
Vật liệu: PETG, PLA (hoặc loại khác)
Nozzle: 0.4mm
Layer Height: 0.2mm
Wall Line Count: 4
Bottom Layers: 4
Infill: 30% (Grid)
Adhesion Type: Brim (khuyến nghị)
Supports cần: Không

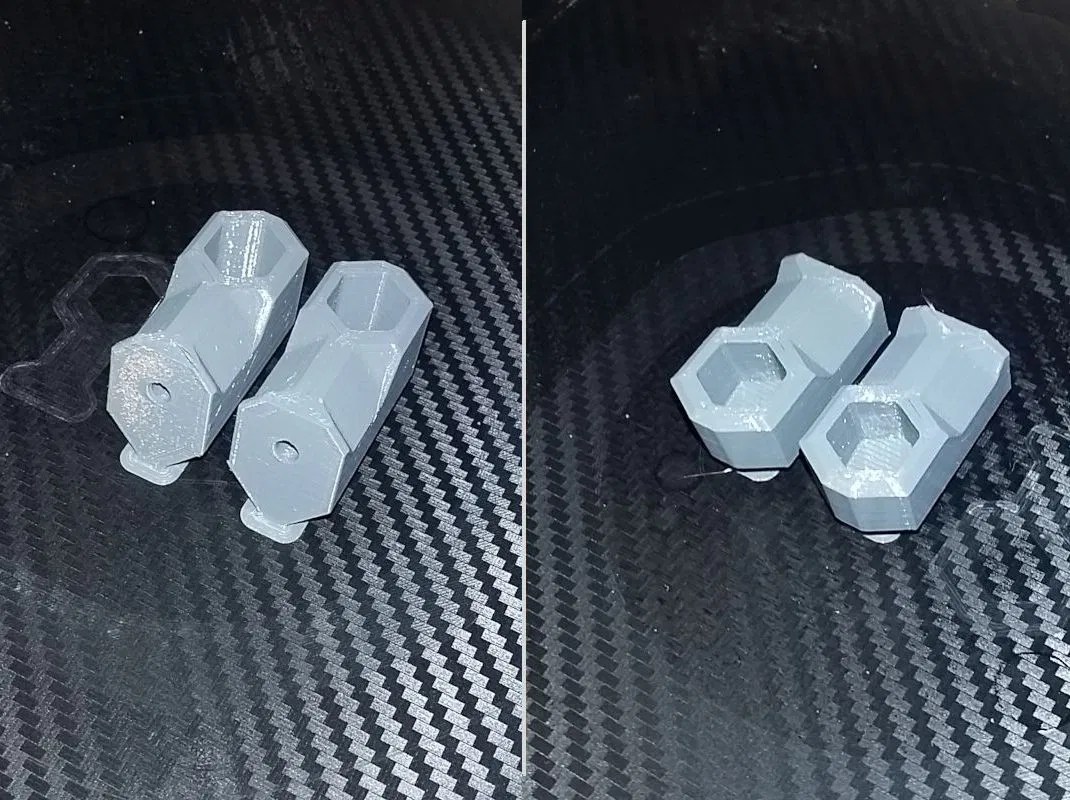

Các file được lưu theo tư thế in khuyến nghị.

Lượng vật liệu: 5–6g/cái (tùy kích thước)

Tolerance là 0.2 mm.
D08: Đường kính lỗ 8.2 mm – cho thanh đường kính 8 mm.
D10: Đường kính lỗ 10.2 mm – cho thanh đường kính 10 mm.
D12: Đường kính lỗ 12.2 mm – cho thanh đường kính 12 mm.

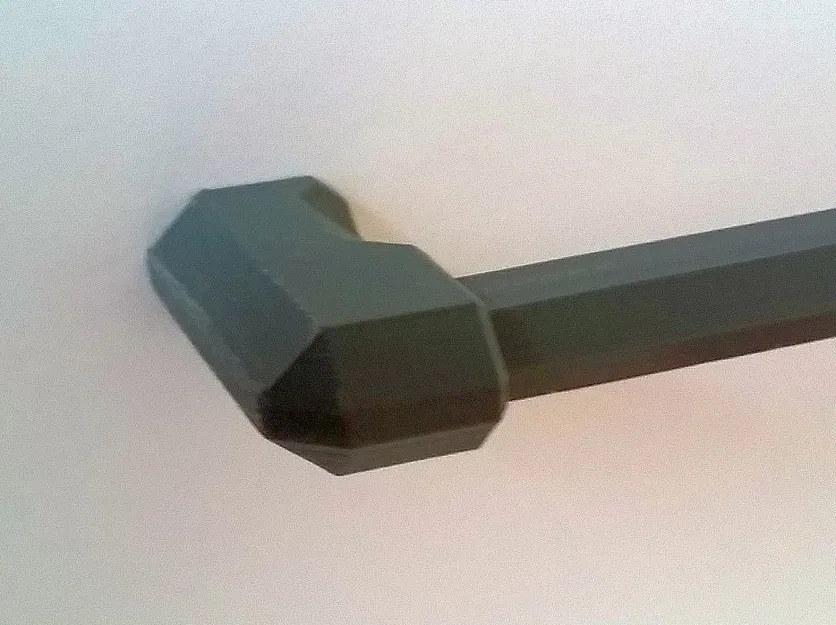

Đường kính lỗ bắt vít là 3.5 mm. Bạn có thể dùng vít 4 mm (vít gỗ). Nếu dùng vít lớn hơn, bạn có thể khoan nới lỗ ra.

In các phần của tay nắm và thử tolerance.
Nếu cần tolerance lớn hơn, bạn có thể phóng to mẫu lên 101%
Nếu cần thì gọt/bỏ phần “elephant’s foot” trước khi lắp tay nắm.
Thanh Hex dài 100 mm. Tùy chỉnh chiều dài tay nắm (kích thước theo trục X hoặc Y) theo nhu cầu.

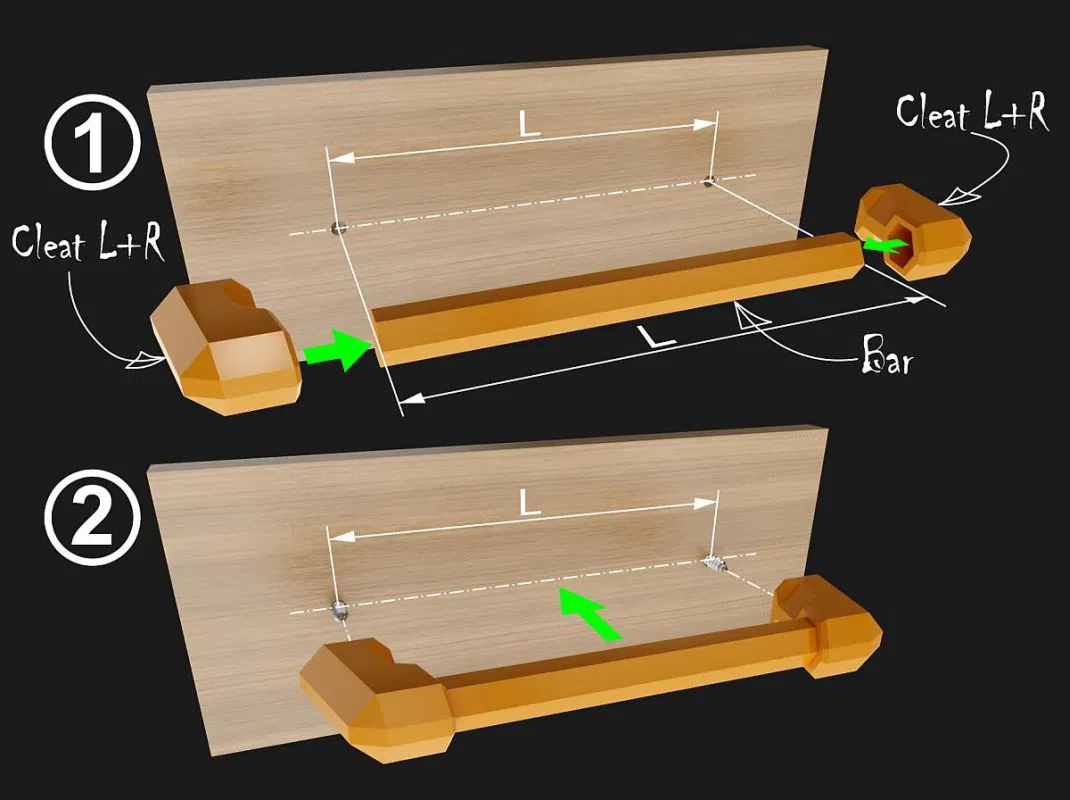

MẸO: Nếu bạn đã có sẵn các lỗ bắt vít, hãy đo khoảng cách tâm-tâm của các lỗ. In một thanh Hex (hoặc cắt ống/thanh) đúng bằng khoảng cách lỗ đó. In 2 miếng L+R cho tay nắm tương ứng. Lúc này tay nắm sẽ khớp đúng khoảng cách lỗ.

[CZ]
Úchytka univerzální, lze použít pro libovolný rozměr.

Úchytka je složena z koncových dílů a madla. Madlo tvaru 6-ti úhelníku (hex) lze vytiskout na tiskárně, nebo lze použít libovolnou trubku nebo tyč (dřevěnou, hliníkovou, plastovou, chrómovou, měděnou...) průměru 8, 10 nebo 12 mm. Délkou madla určujete délku úchytky (viz obrázky). Pokud chcete dlouhou úchytku (cca 400+ mm) můžete použít středový díl (Mid). Nebo více středových dílů pro velmi dlouhou úchytku. Koncový díl (L+R) je symertický. Lze použít na levou i pravou stranu.

Doporučené nastavení pro 3D tisk:
Materiál: PETG, PLA (nebo jiný)
Tryska: 0.4mm
Výška vrstvy (Layer Height): 0.2mm
Počet vrstev stěny (Wall Line Count): 4
Spodní vrsty (Bottom Layers): 4
Výplň (Infill): 30% (Grid)
Adheze (Adhesion Type): Brim (doporučeno)
Nejsou potřeba žádné podpory.

Soubory jsou uloženy v doporučené tiskové pozici.

Spotřeba materiálu: 5-6g/ks (podle rozměru)

Tolerance je 0,2 mm.
D08: Průmer otvoru 8,2 mm - pro madlo průměru 8 mm.
D10: Průmer otvoru 10,2 mm - pro madlo průměru 10 mm.
D12: Průmer otvoru 12,2 mm - pro madlo průměru 12 mm.

Průměr otvorů pro skrutky je 3,5 mm. Můžete použít skrutky 4 mm (do dřeva). Pro větší skrutky můžete přpadně vyvrtat větší otvor.

Vytiskněte díly úchytky a otestujte toleanci.
Potřebujete-li větší toleranci, můžete objekt zvětšit na 101%
Před sestavením úchytky odstraňte "sloní nohu" pokud je to potřeba.
Madlo Hex (Bar Hex) je délky 100 mm. Upravte délku madla (rozměr pro osu X nebo Y), jak potřebujete.

TIP: Pokud již máte otvory pro skrutky, změřte osovou vzdálenost otvorů. Vytiskněte madlo Hex (nebo uřízněte trubku/tyč) stejné délky jako je vzdálenost otvorů. Vytiskněte 2 díly L+R pro příslušné madlo. Úchytka pak bude sedět na vzdálenost otvorů.
