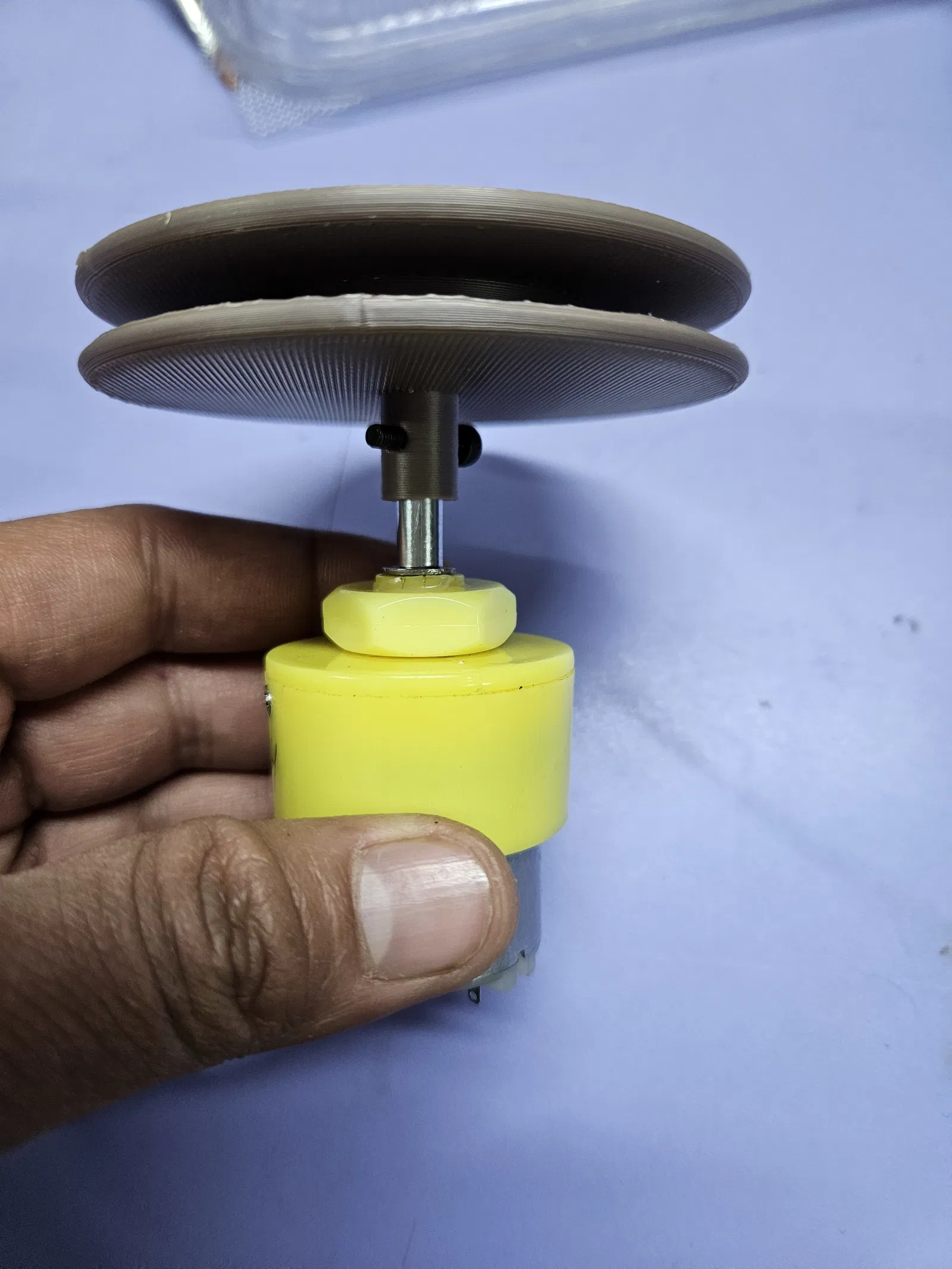

Đây là một hệ puly/cuộn (pulley/spool) đơn giản mà hiệu quả, thiết kế để gắn lên DC geared motor với trục đường kính 6mm. Mình làm mẫu này để dùng như một cái tời (winch) quấn dây thừng hoặc dây cord trong các dự án robotics và cơ cấu nâng.
Tính năng nổi bật:
-
Vừa trục 6mm: Thiết kế đúng chuẩn cho các trục DC geared motor phổ biến (nhớ kiểm tra đường kính trục motor của bạn trước khi in).
-
Khóa chắc chắn: Phần hub kéo dài có lỗ để gắn vít chặn (khuyến nghị M3) nhằm kẹp puly chặt lên trục motor, tránh bị trượt khi có tải.
-

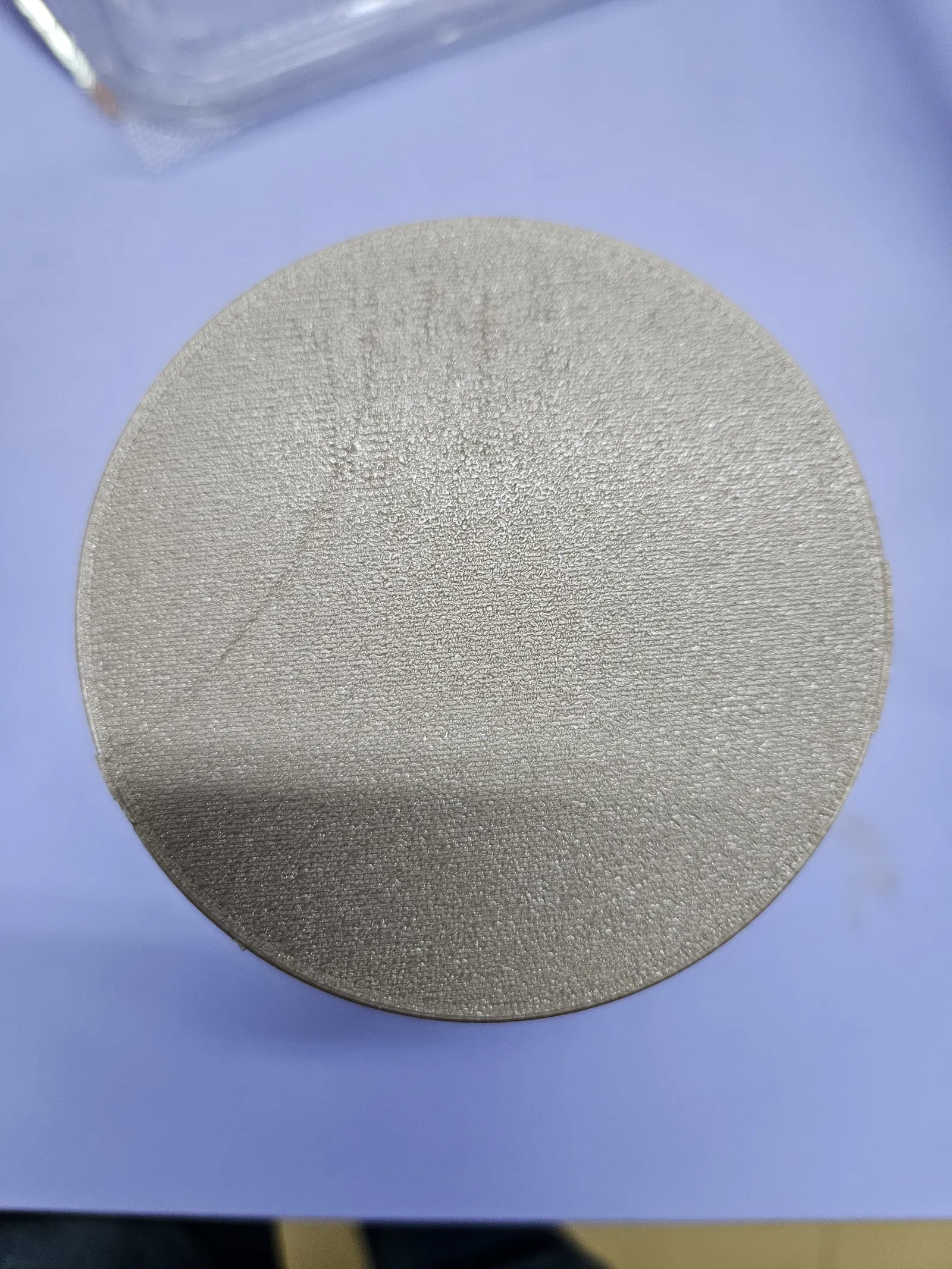

Thành cao: Hai vành (flange) lớn giúp dây luôn nằm gọn trong cuộn khi vận hành.
Phần cứng cần dùng
- 1x vít/bu lông M3: Dùng làm set screw để khóa hub vào trục motor.
Cài đặt in (Print Settings)
Mình in với thiết lập tiêu chuẩn và thấy độ bền đủ dùng cho các tác vụ nâng.
-
Layer Height: 0.20 mm
-
Infill: 20%
-
Infill Pattern: Gyroid (cân bằng tốt giữa độ bền và tiết kiệm vật liệu)
-
Supports: dùng support thường (Auto)
-
Material: PLA hoặc PETG
