Rack NAS 4U 13HDD 8SSD

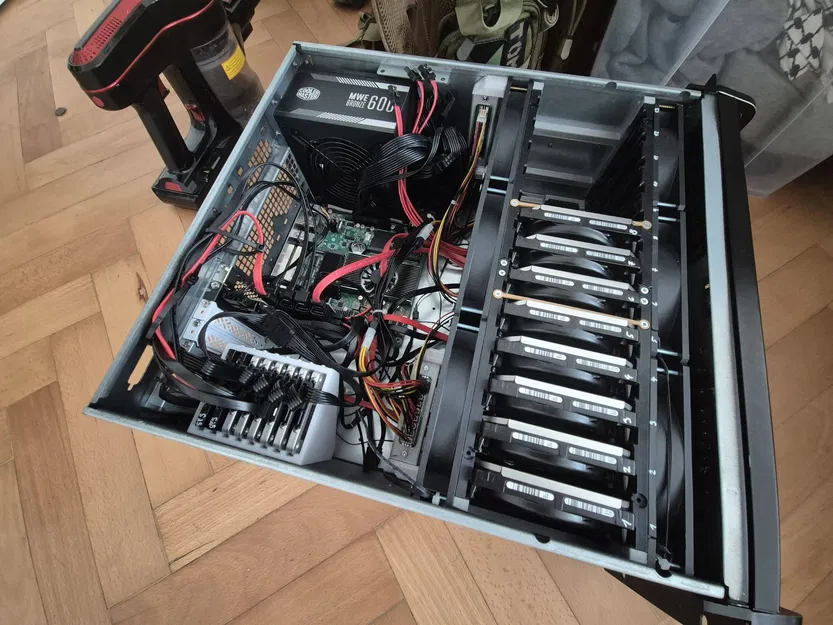

Đây là cái NAS DYI của mình. Mình tận dụng lại một cái vỏ rack 4U chuẩn ATX cũ, ban đầu chỉ chứa được 4 HDD và 3 ổ CDrom.
Mình rất thích cái case “45Drives HL15 case” nên mượn ý tưởng và cách bố trí HDD của nó, rồi dựng lại một phiên bản tương tự bằng máy in 3D.

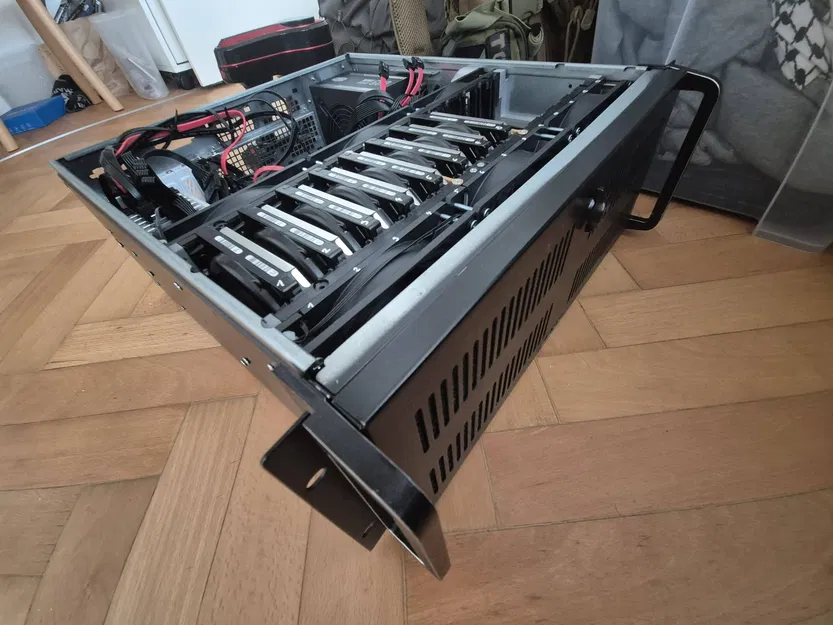

Sau khi cắt gọt một chút thì mình có cái vỏ mở, không còn mấy cái lồng kim loại rườm rà nữa. In vài tiếng là ra được cái cage HDD mới.

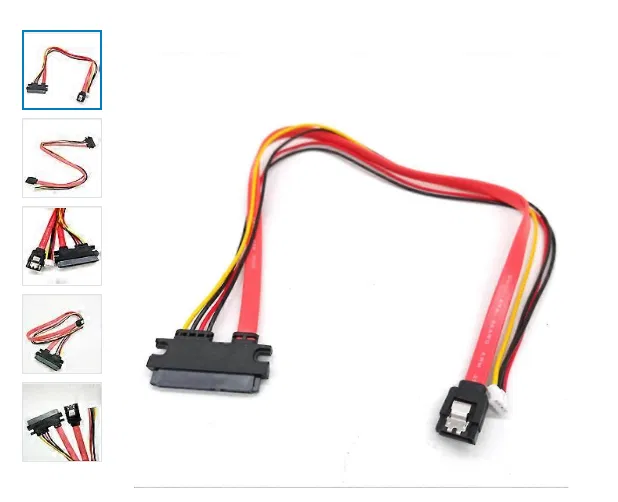

Trong thiết kế này mình không muốn tốn không gian và vật liệu cho HDD sled, nên mình làm kiểu dùng ốc bắt sẵn trên HDD rồi chỉ việc trượt/đưa vào đúng các khe dẫn hướng tương ứng. Thay vì dùng backplane tuỳ biến, mình dùng các đầu SATA connector đơn giản, gộp cả Data và Power trên cùng một connector.

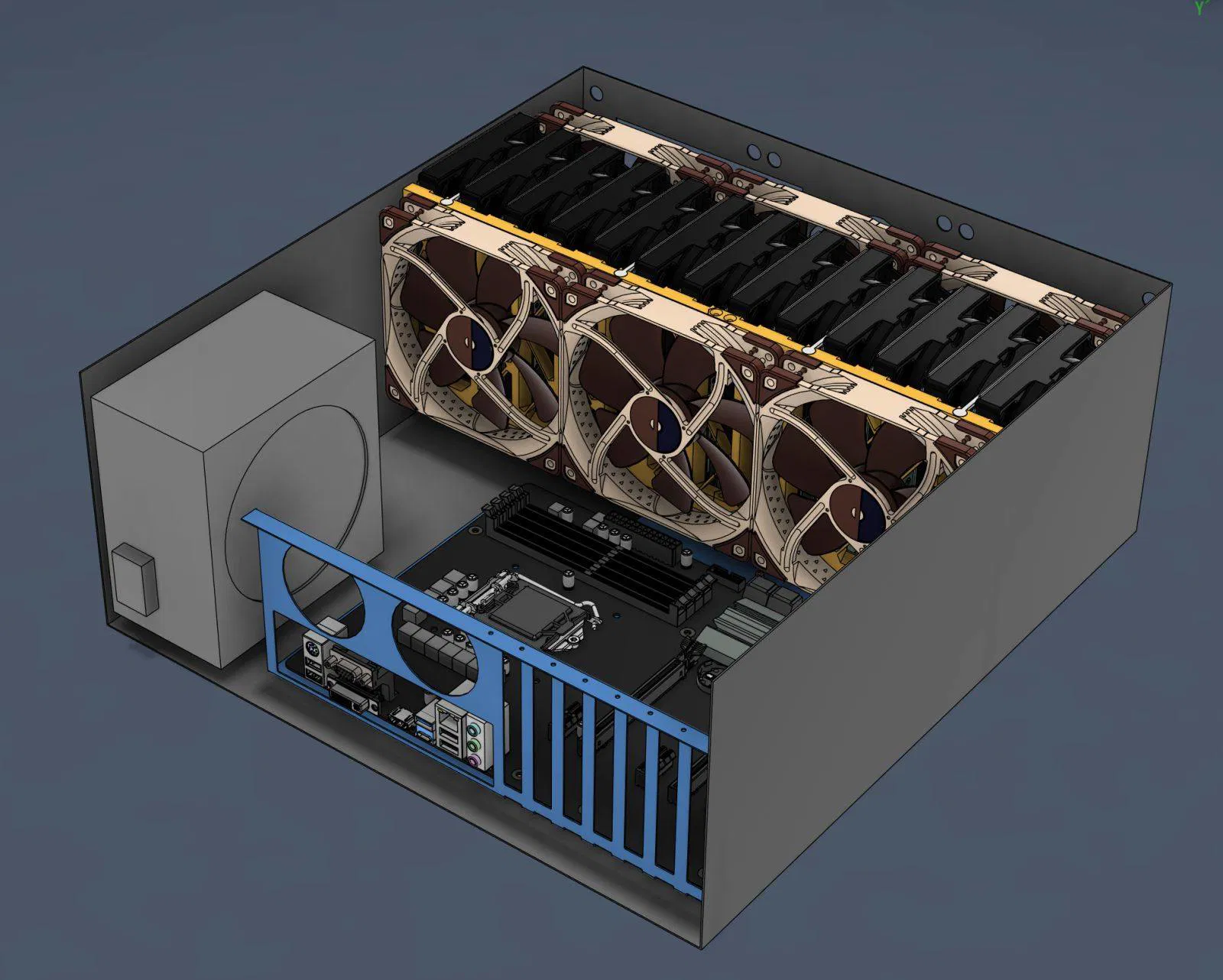

Case của mình gắn được main ATX full size, nhưng lý tưởng nhất là dùng mATX nhỏ gọn hơn.
Trong homelab mình dùng motherboard BKHD N100 1264.

Mọi người xem project này như một nguồn cảm hứng thôi, chứ không phải kiểu in ra là lắp chạy liền.
Mỗi cái case khác nhau, nên bạn sẽ phải tự đo rồi vẽ lại, hoặc copy/paste và mượn những phần nào phù hợp, dùng được thì dùng.

Chúc vui :)
