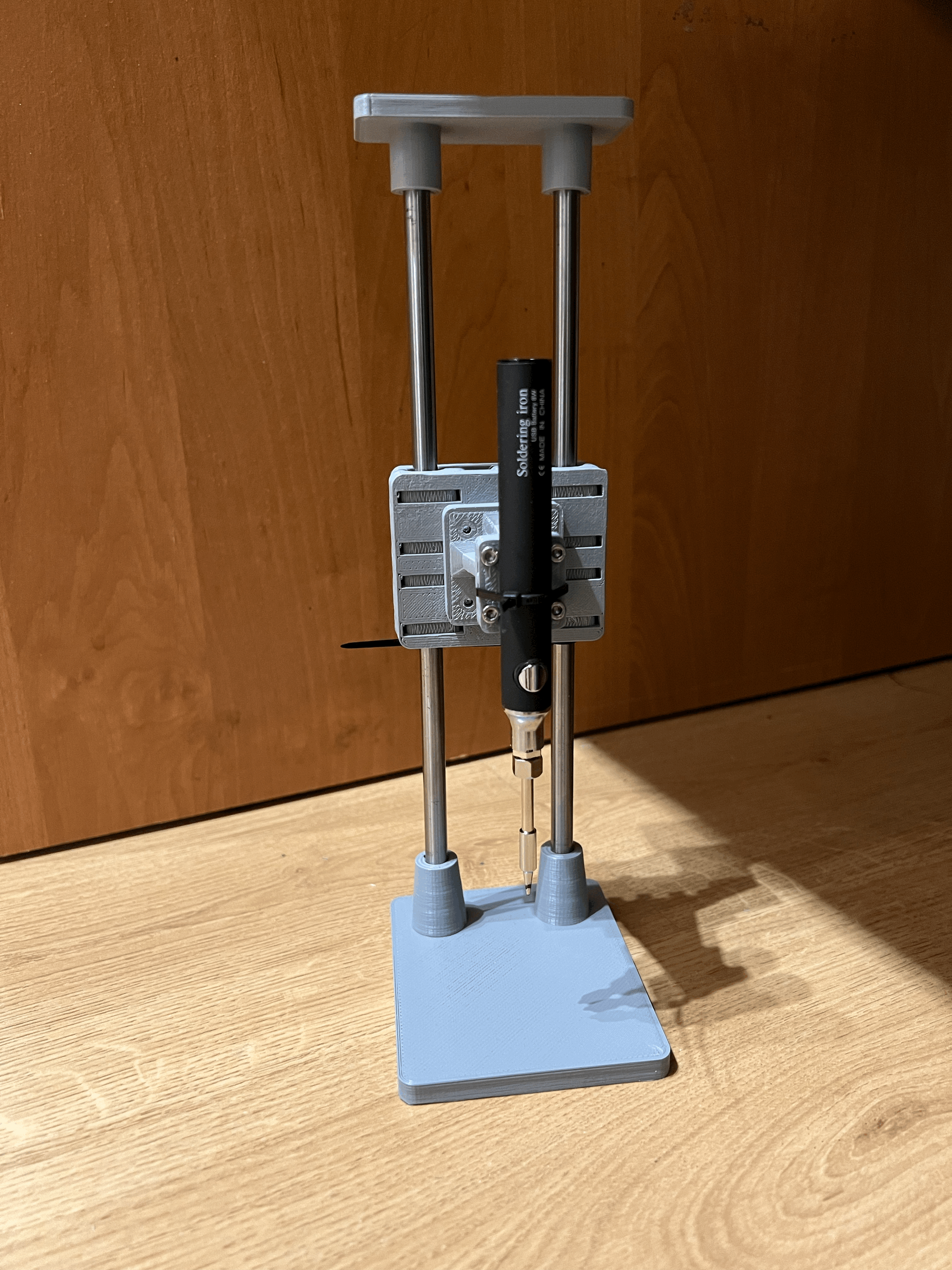

Press đóng Heat Set Inserts đơn giản - linear rods + LM8UU

Chào bạn! Ngoài kia có nhiều mẫu press rồi, nhưng mình muốn làm một cái dựa trên linear rods vì mình có sẵn vài cây dư.

Phần cứng cần có:

• 4x vít M3x12 (M3x10 cũng xài ổn)
• 4x vít M3x36 hoặc 4x vít M3x20
  (tùy phiên bản)
• 4x bạc đạn LM8UU
• 2x thanh trượt 8mm (độ dài tùy nhu cầu, mình dùng loại khoảng ~250mm)
• dây rút (zip ties)
• mỏ hàn (soldering iron)

Bạn cũng có thể dùng vít dài hơn kèm ê-cu nếu muốn,
nhưng mình thì chỉ bắt thẳng vít vào các chi tiết nhựa.

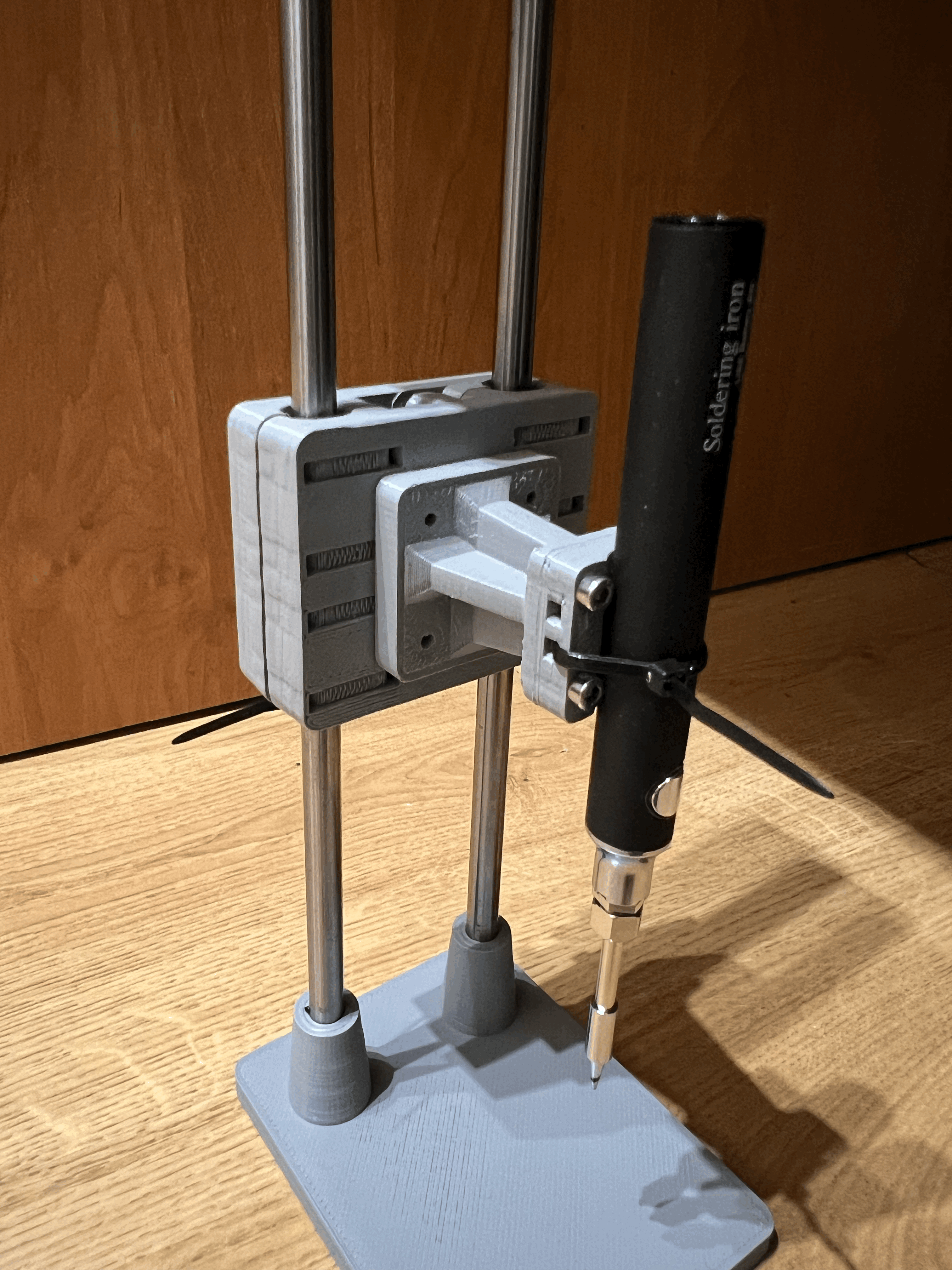

Có 2 lựa chọn. Bạn có thể cố định phần “carriage” vào bearings bằng
dây rút — trường hợp này chỉ cần in part 1 của carriage. Nếu bạn muốn dùng
vít dài hơn và không dùng dây rút thì in thêm part 2 nữa.

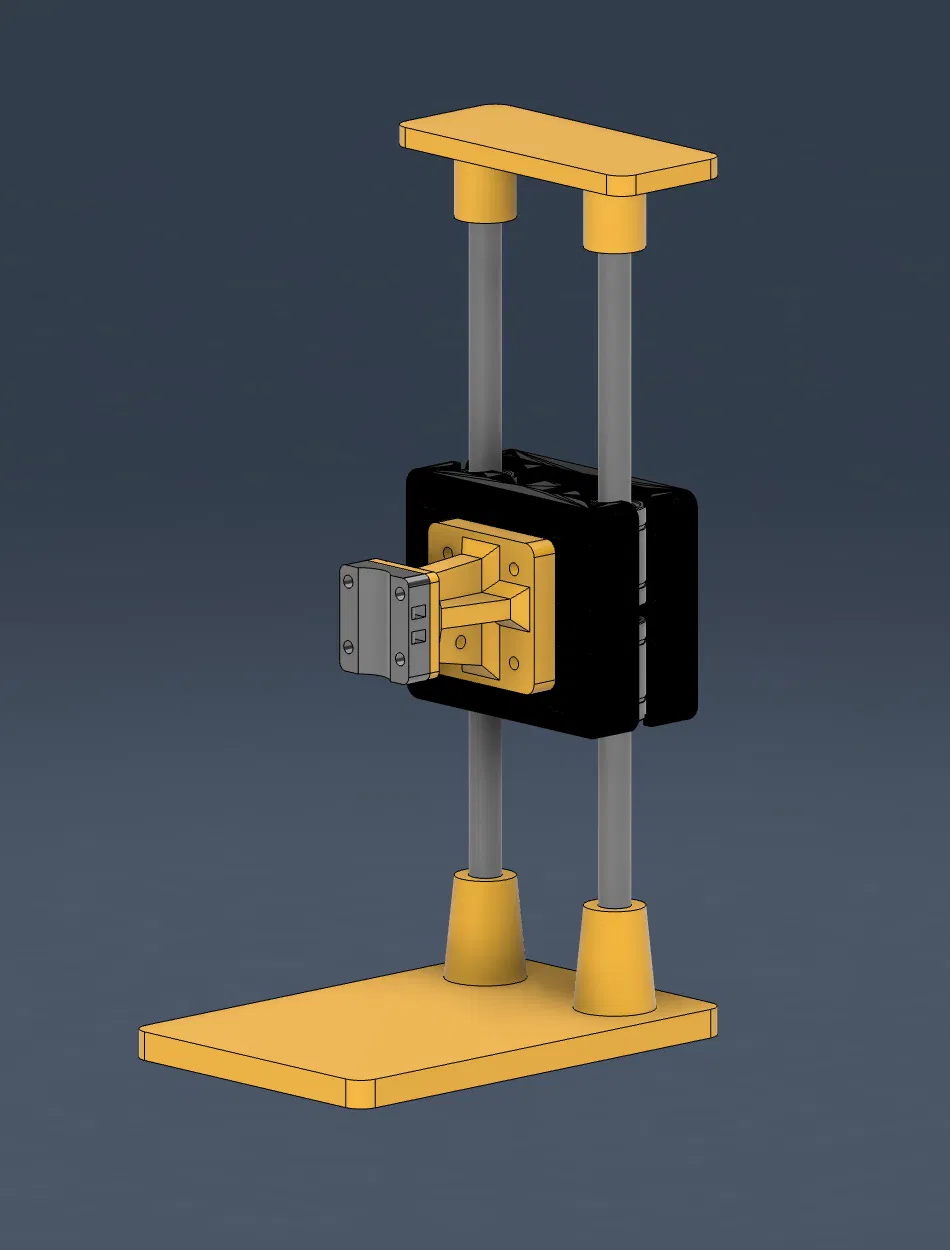

Các mẫu carriage được tham khảo từ:

(bạn có thể dùng bất kỳ mẫu carriage nào vừa là được)

In các part theo cách bạn thích, mình dùng PLA. Chỉ có phần “arm” là cần supports.
Lỗ cho thanh trượt là 8,2mm. Dùng hole-compensation trong slicer
hoặc chỉnh model trong Fusion360 (hoặc CAD khác) nếu bạn cần kích thước khác.
Dù vậy mình vẫn dùng mũi khoan 8mm để làm mượt lỗ sau khi in.

Bạn cứ thoải mái chỉnh phần connector để hợp với mỏ hàn của bạn.
Mình dùng loại USB rẻ tiền.

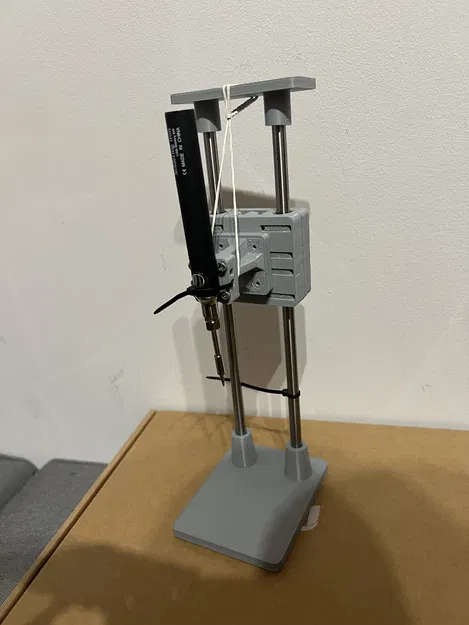

Bạn cũng có thể thêm kiểu dây thun nào đó để press tự hồi về.

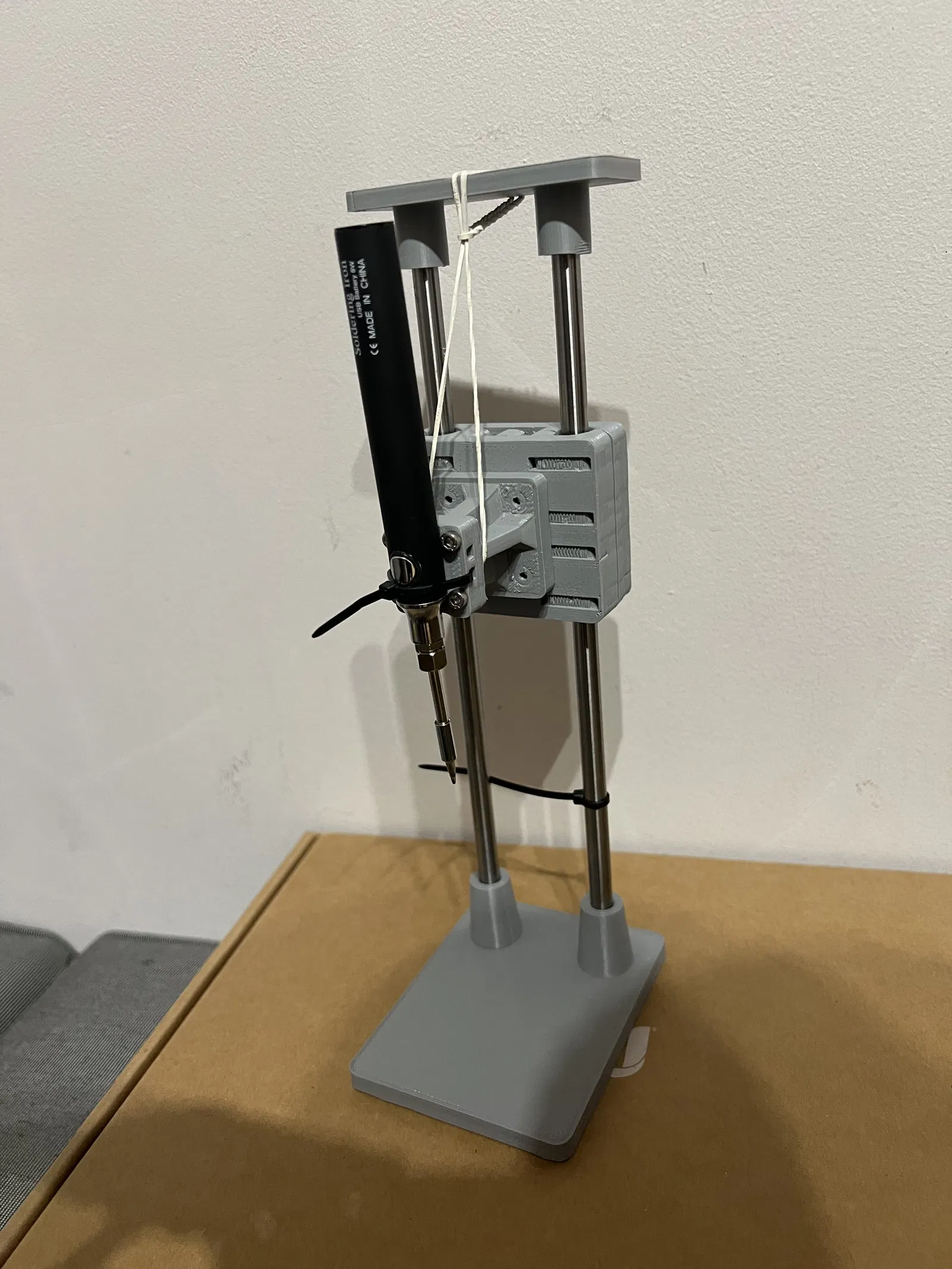

Có thể dùng dây rút làm “end stop” để khỏi đụng mỏ hàn xuống phần đế.
