Hex 7mm, Trục Sau & Bánh Xe (OpenRC F1)

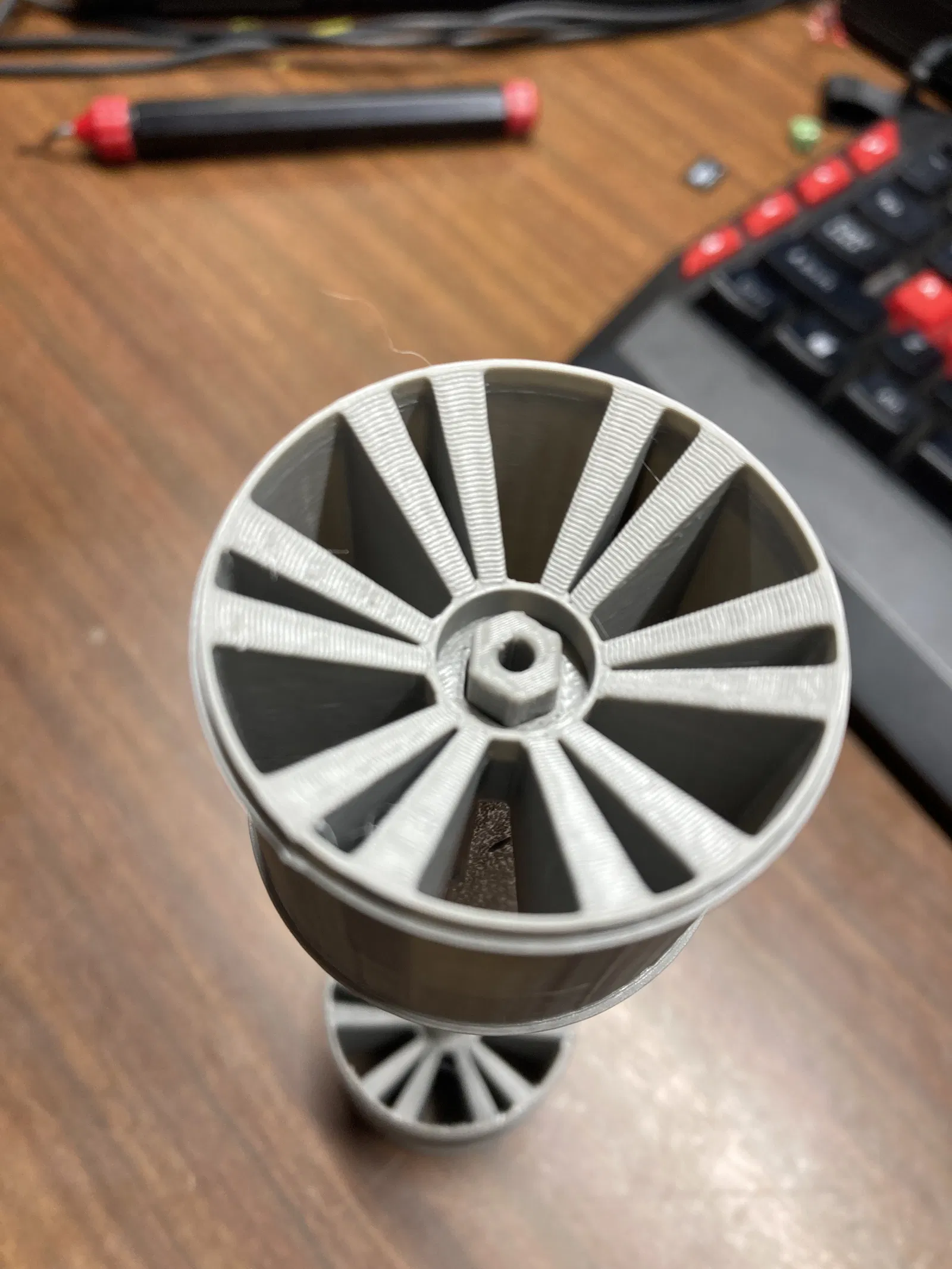

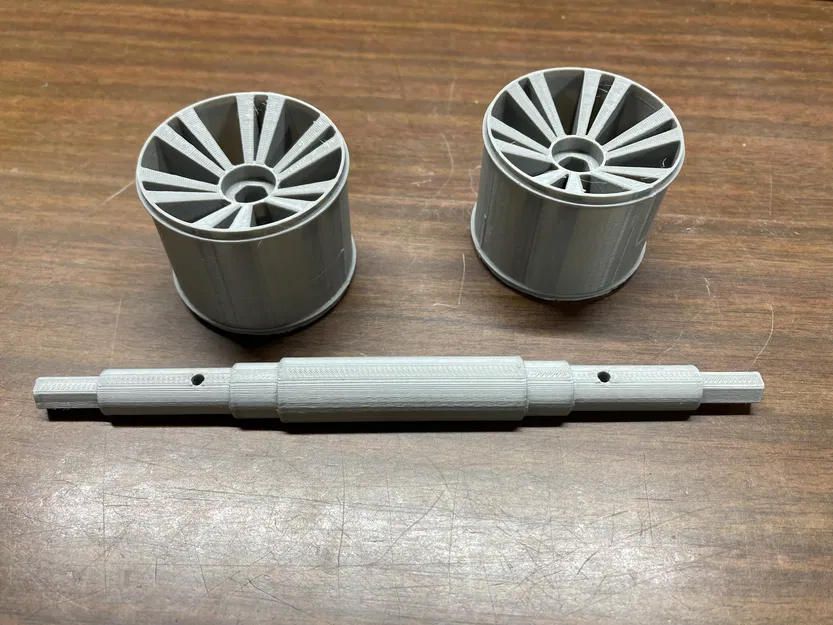

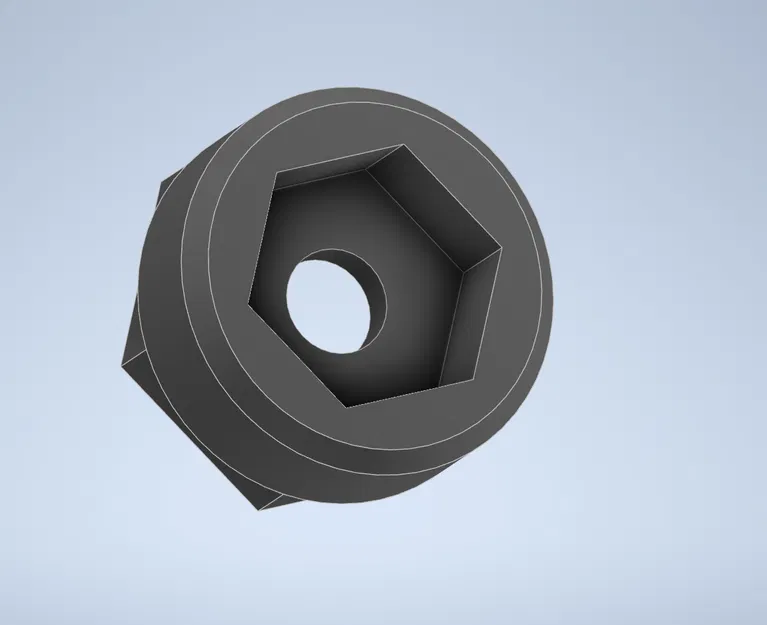

Thay thế trục sau zin vốn dễ bị tòe (rounding) khi chịu tải cao hơn motor brushed. Bản thiết kế này gồm trục, bánh sau F104 và đai ốc bánh sau. In với setting tiêu chuẩn là ổn.

Mình khuyên in bằng PETG hoặc vật liệu bền khác. PLA Plus có thể tạm dùng nếu chạy motor công suất thấp hơn (Traxxas Titan 2T hoặc tương đương).

Mình đã chạy xe lên tốc độ tối đa khoảng 50 mph với trục in PETG. Mình dùng motor Traxxas BL-2S và pin 2S. Lưu ý nhiệt độ môi trường bên ngoài vì đồ in 3D sẽ giòn khi ở hoặc gần nhiệt độ đóng băng.

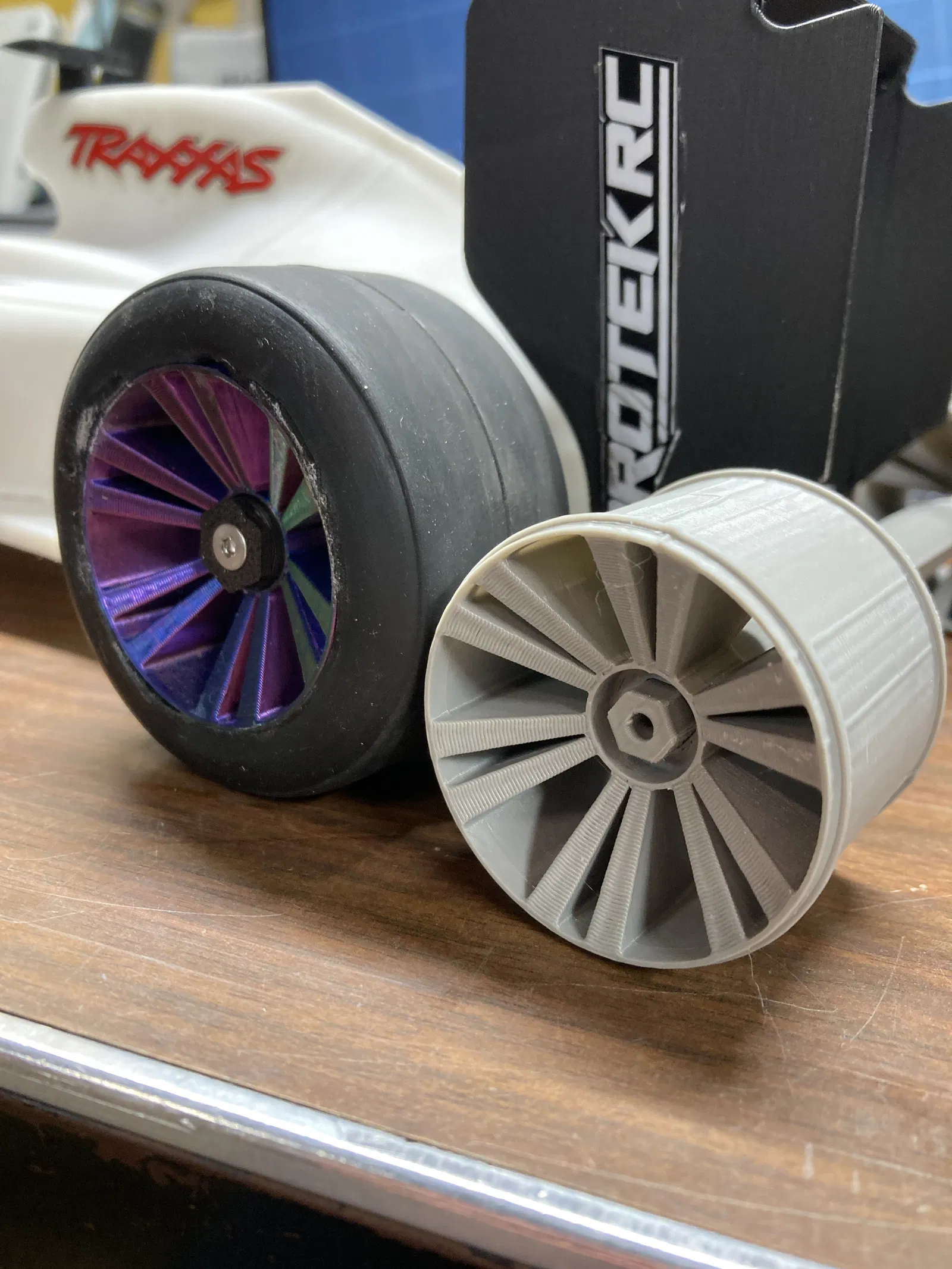

Bánh, trục và đai ốc lắp lên xe y như bộ zin. Không cần hướng dẫn lắp ráp đặc biệt.

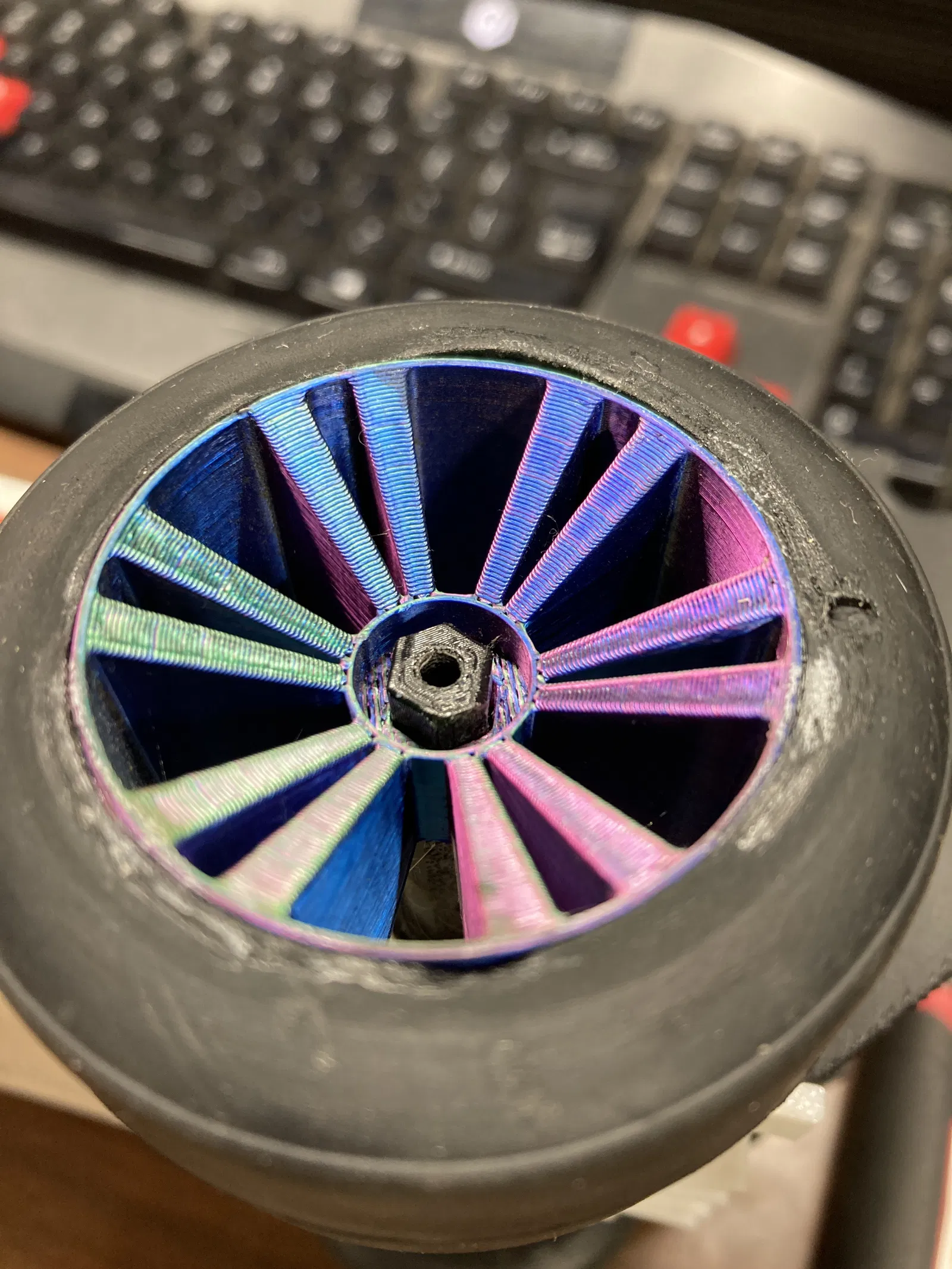

(Ừ, mình cũng thấy VFA trong hình của mình. Mình đang chỉnh lại print settings để bề mặt đẹp hơn.)

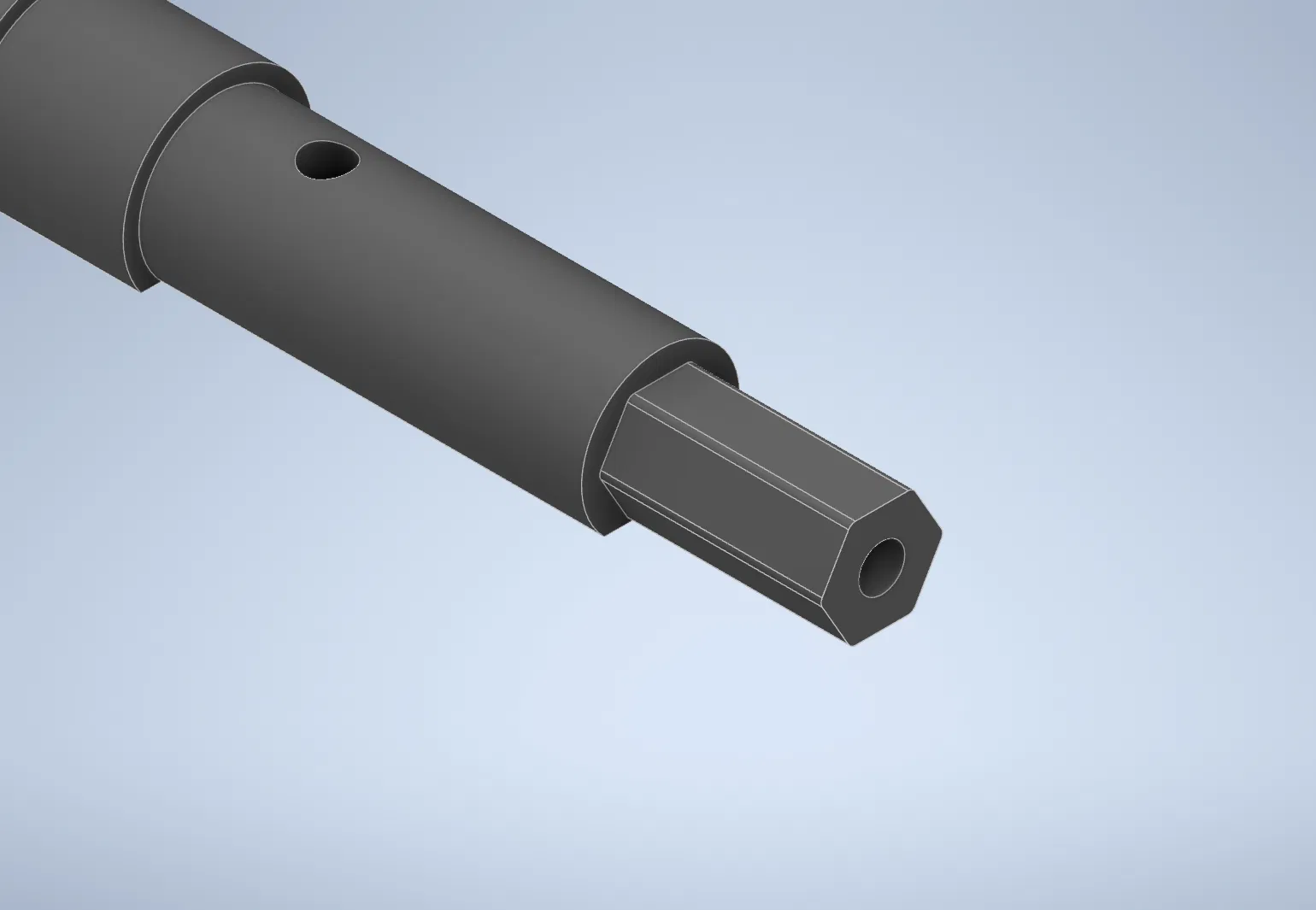

Thiết kế bằng Autodesk Inventor (Student License)

Chỉnh sửa từ file CAD gốc của Daniel Noree
