Hệ ModPlates modular cho linh kiện gắn mini rack 10”

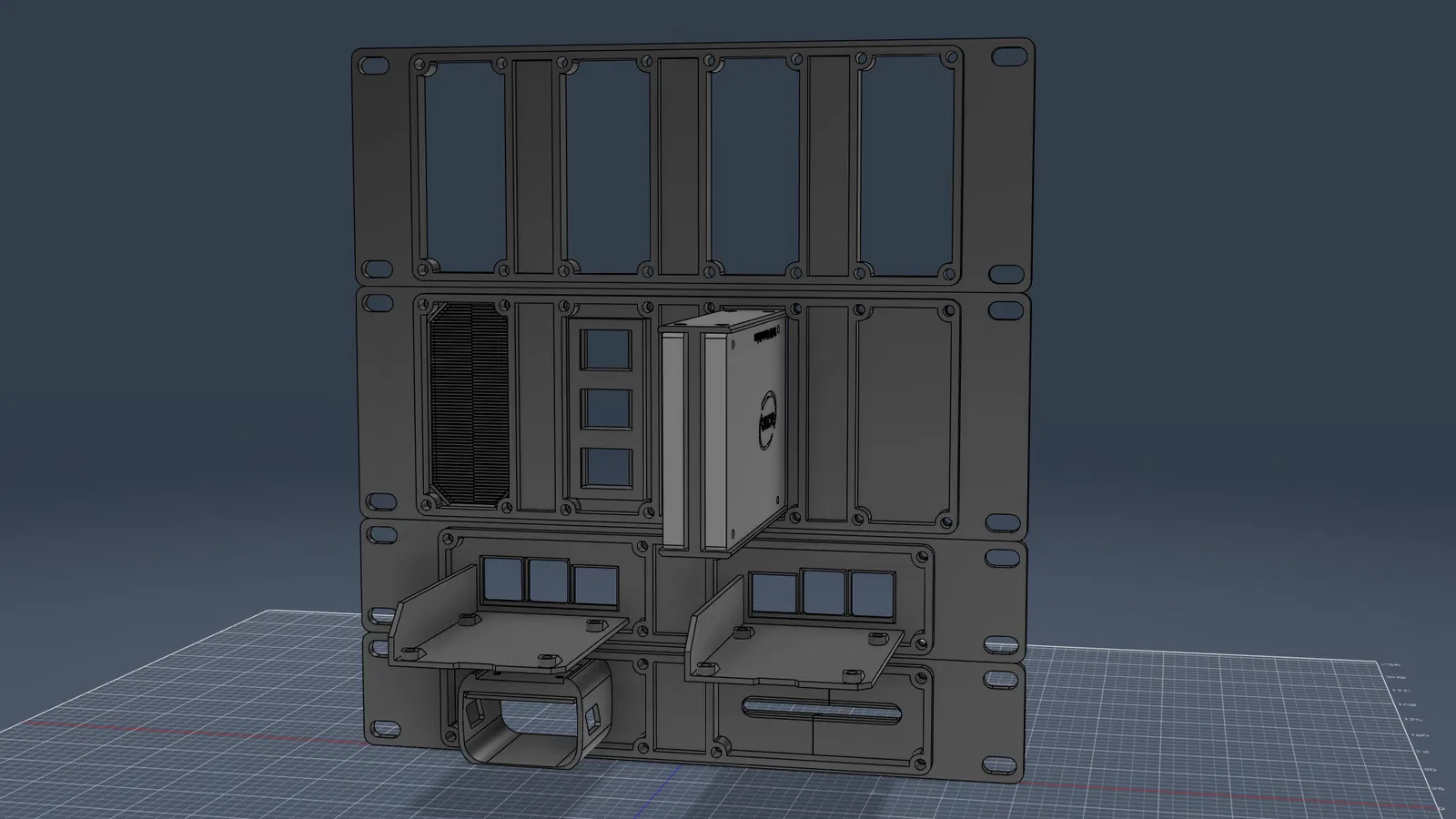

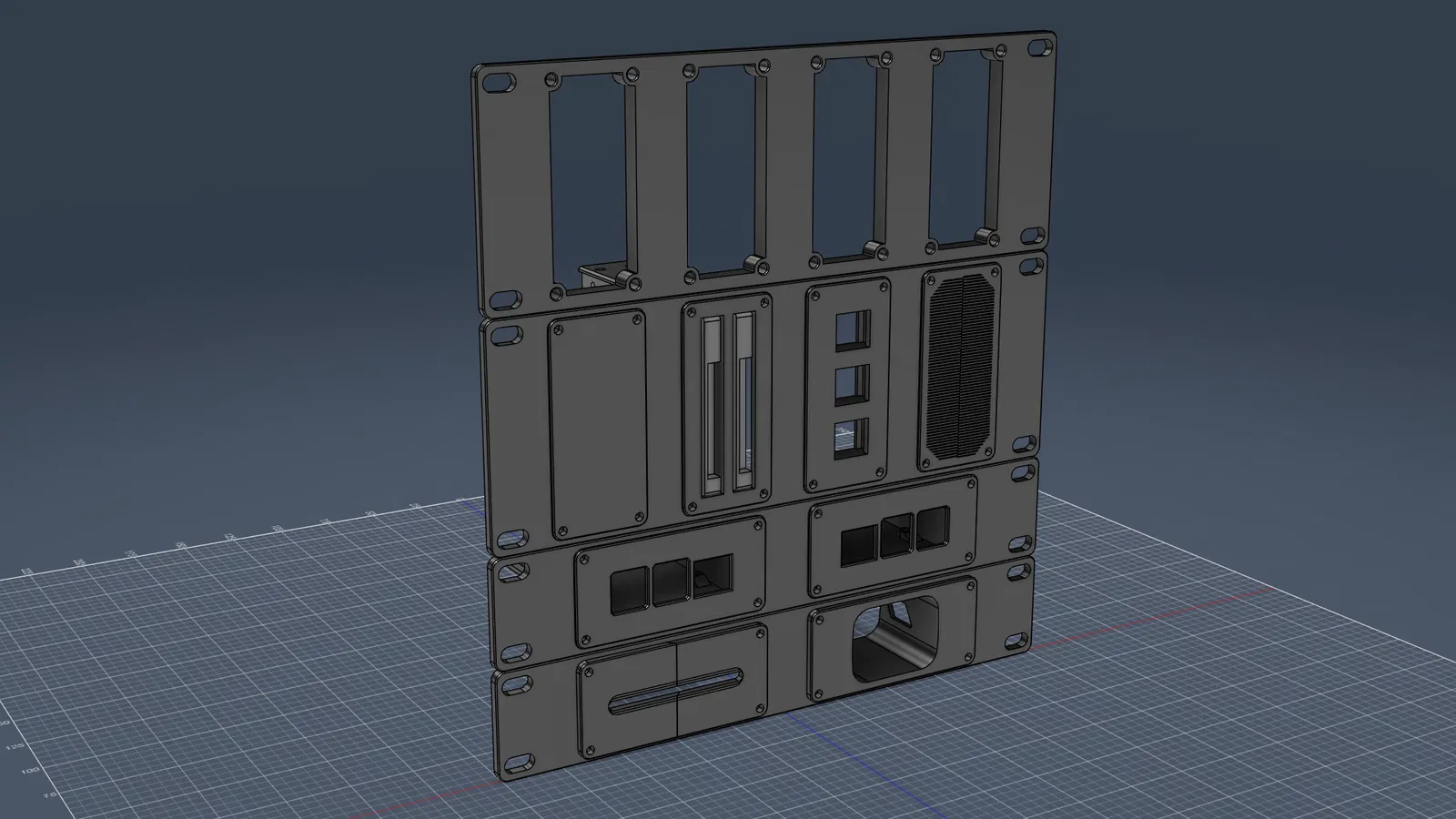

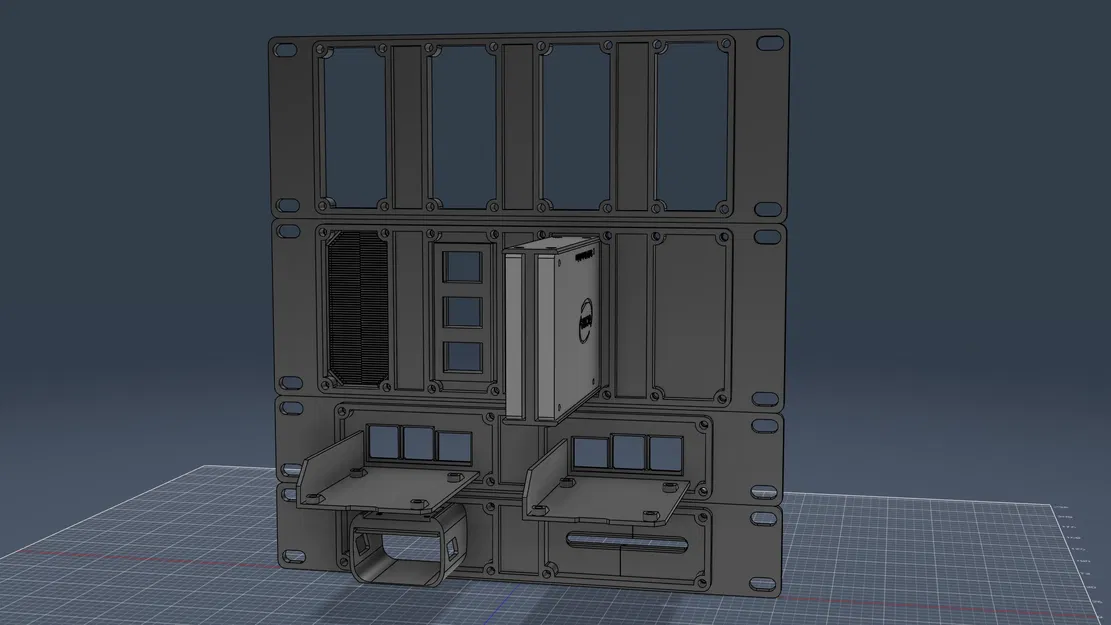

Đây là một hệ modular để gắn các linh kiện nhỏ trong mini rack 10”. Hệ thống được thiết kế xoay quanh một tấm plate hình chữ nhật, gắn lên một carrier frame 10".

Có carrier frame bản 1U và 2U. Frame 1U chứa 2 plate theo chiều ngang, còn frame 2U chứa 4 plate theo chiều dọc. Mỗi kích thước có 2 phiên bản: bản recessed và bản flat mount (không cần supports). Tất cả đều thiết kế để dùng M3 heat set inserts. Plate được bắt vào frame bằng vít M3x8 hoặc M3x10.

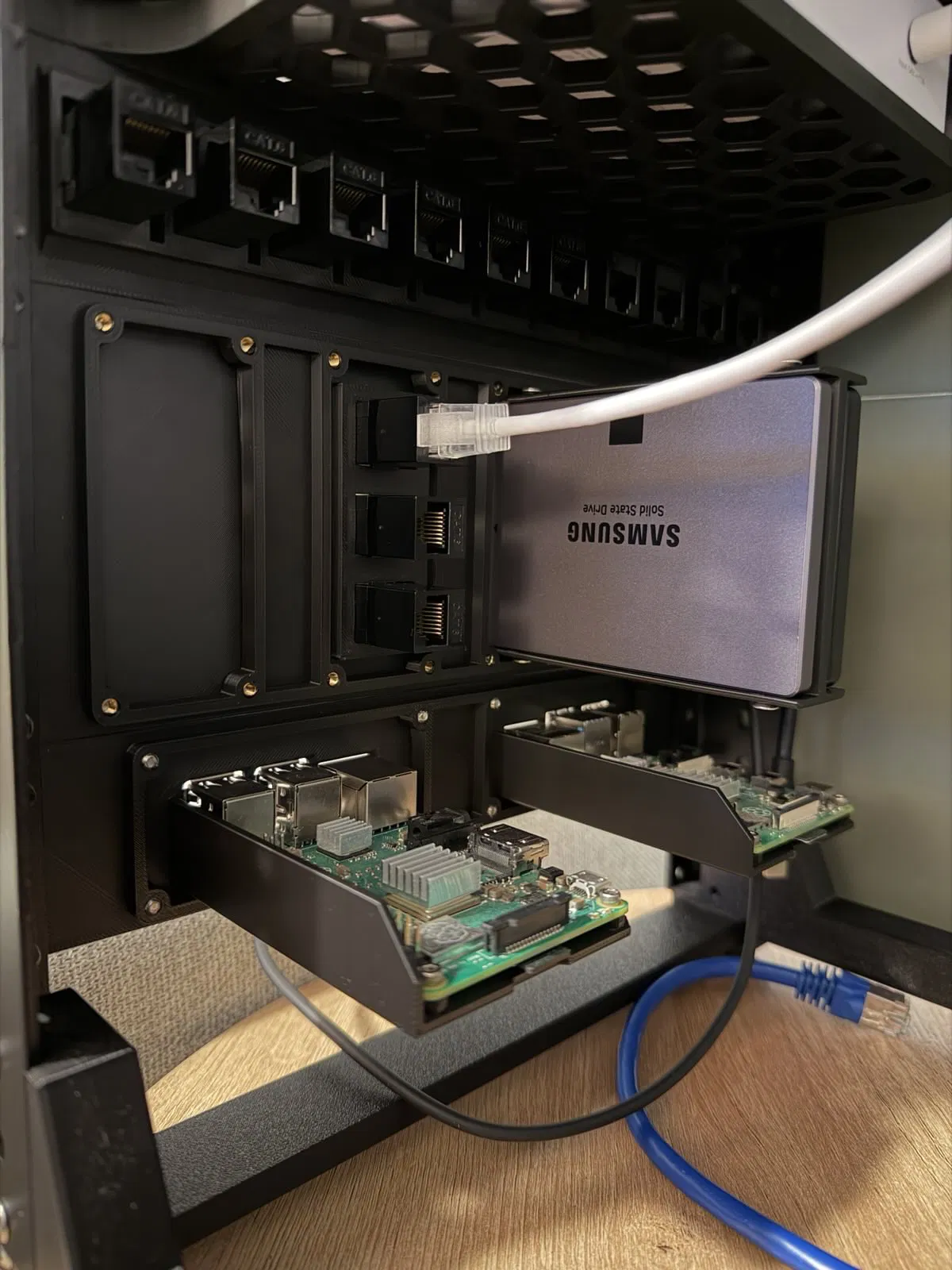

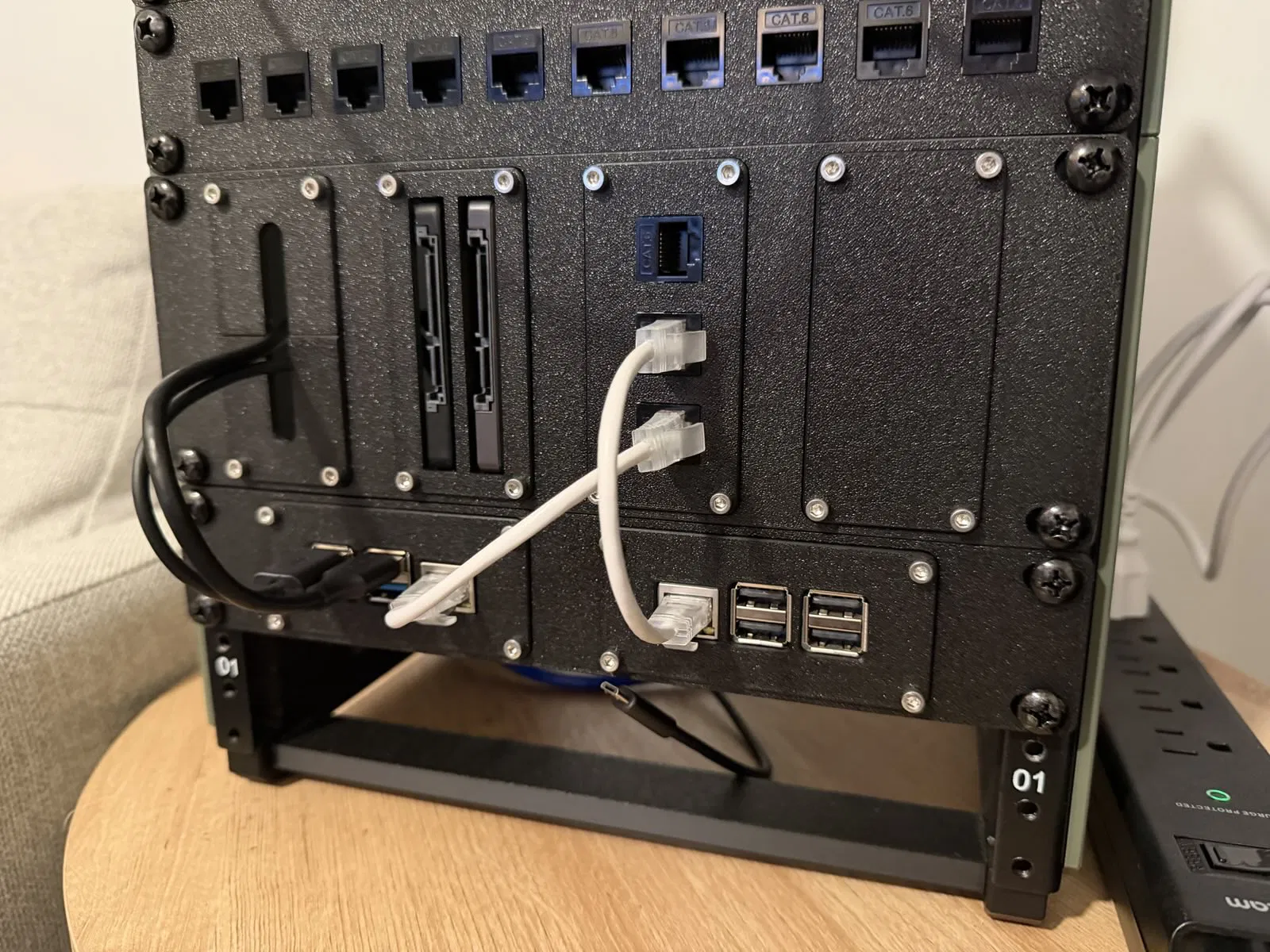

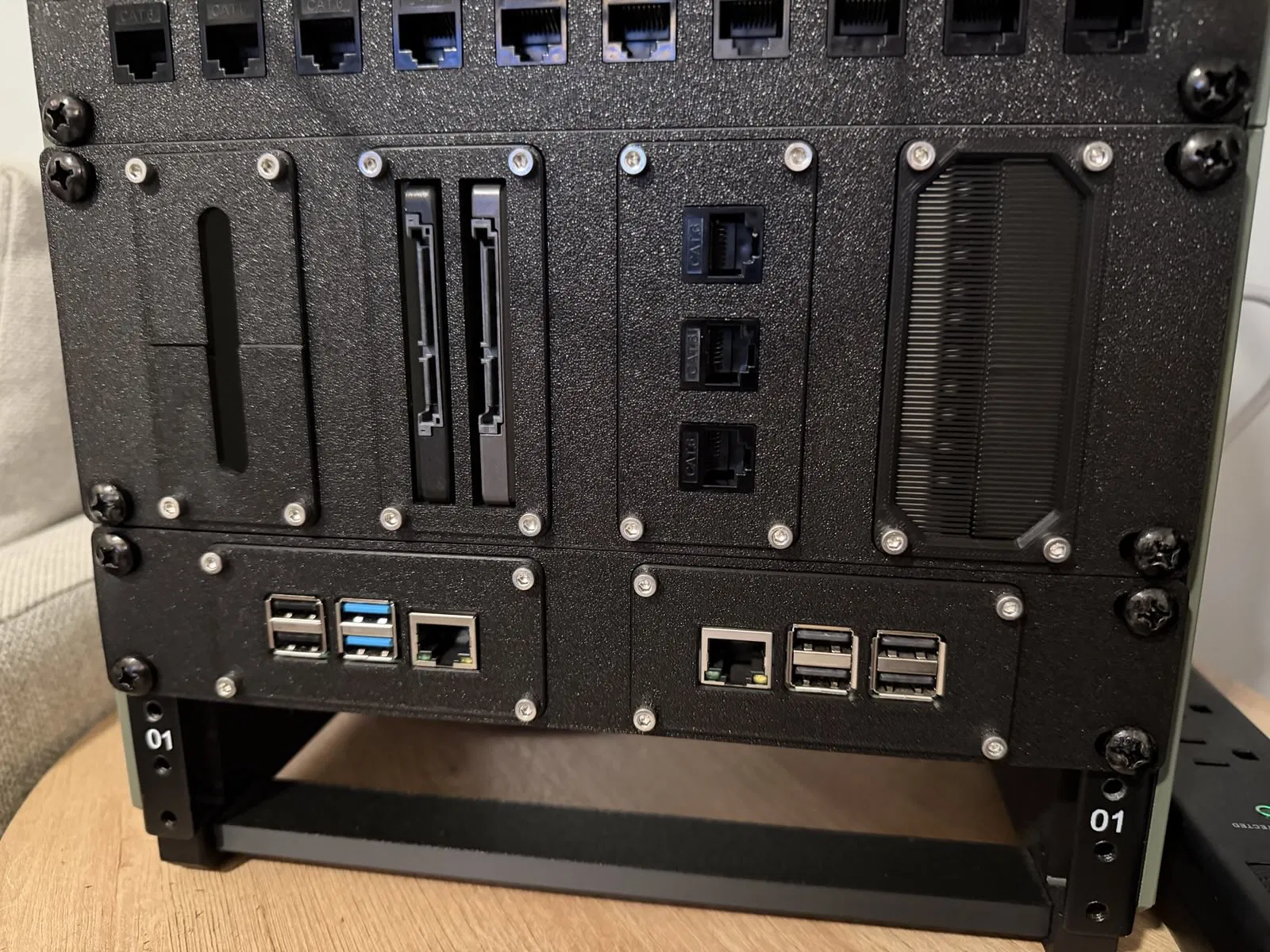

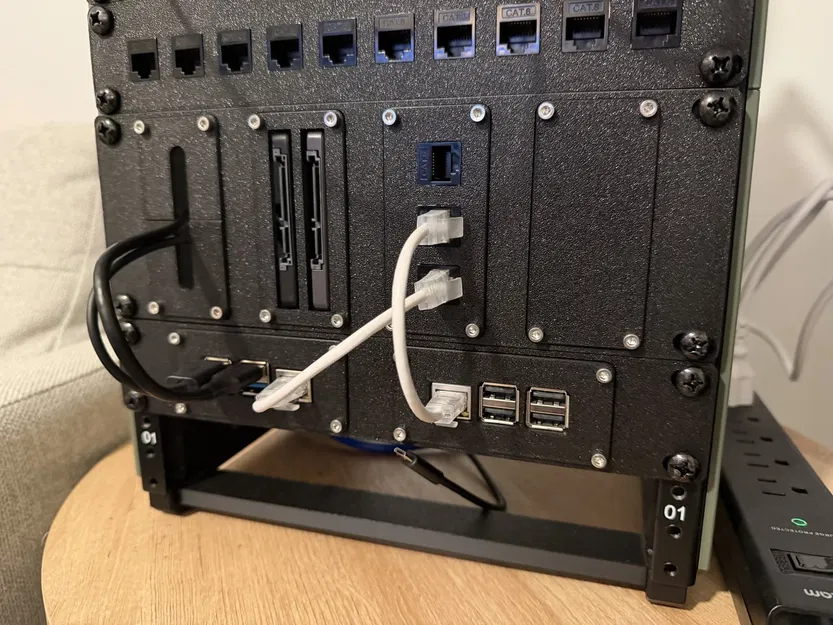

Mình đã làm sẵn một loạt plate cho các linh kiện phổ biến, kèm theo một plate trống. Có file STEP để bạn chỉnh sửa hoặc bổ sung dựa trên plate trống. Các plate mình đã làm gồm:

• Blank Plate

• Raspberry Pi 3 (cần 4 m2.5 heat set inserts) (Có thể hợp với RPi 5 nhưng mình không có để test)

• Raspberry Pi 4 (cần 4 m2.5 heat set inserts)

• 3x Keystone Plate

• 2x 2.5”: SSD Carrier

• JetKVM Plate (Chưa test vì mình chưa có JetKVM. Plate này được thiết kế dựa trên 3D model từ JetKVM.)

• Khe đi dây dạng pass-through (4mm, 6mm, 8mm)

• Pass-through đi dây dạng Brush (thử nghiệm; mình in với PLA thì chỉ thành công một phần, TPU có thể là lựa chọn tốt hơn)

Tất cả chi tiết đều được thiết kế để in trên mặt trước (front face). Các phiên bản frame recessed sẽ cần supports, và mình cũng khuyến nghị dùng brim để tránh bị cong/vênh nhấc góc.
