Thước đo bán kính (Radius Gauge) – Multi-Material & Multi-Colour
Mẫu thước đo bán kính có vạch multi-material hoặc multi-colour, hỗ trợ MMU/AMS hoặc máy in 1 sợi với Color Change. Có thông số khoảng vạch, độ dày line 0.4 mm, kèm file STEP.
Mô tả

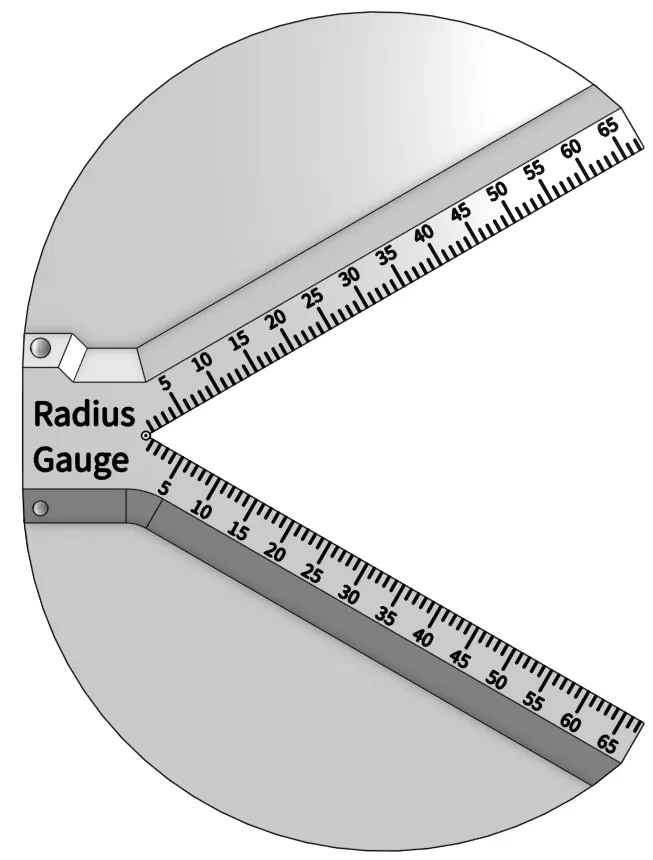

Thước đo bán kính (radius gauge) với vạch đánh dấu multi-material hoặc multi-colour để xài cho tiện.
-
Với người dùng MMU/AMS, dùng file Multi-Material.
-
Với máy in một sợi filament, dùng file Multi-Colour và thêm Color Change. Các vạch đánh dấu bắt đầu trong khoảng chiều cao từ 8.4 mm đến 8.9 mm.

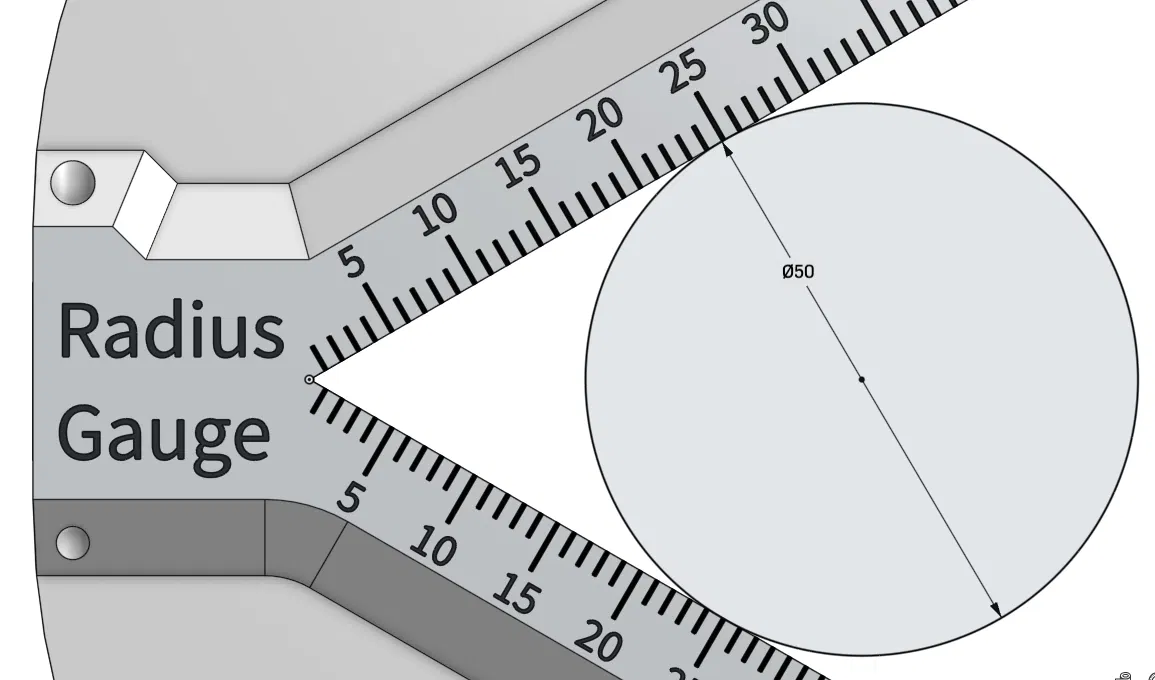

Khoảng cách giữa mỗi vạch là 1/tan(π/6)=1.732 mm, đo tại tâm. Mỗi đường dày 0.4 mm vì đa số nozzle dùng đường kính đó.

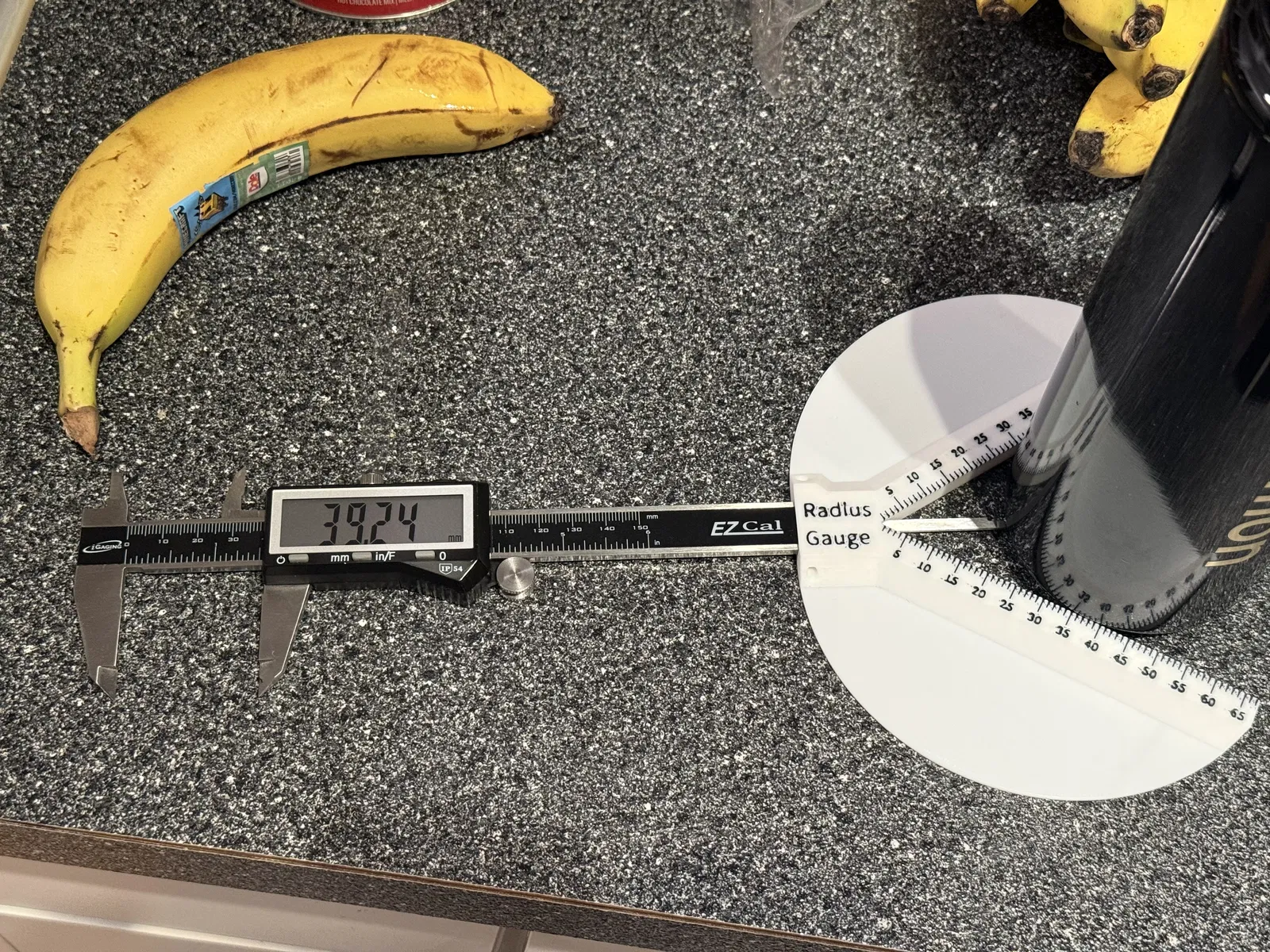

Kích thước thước cặp (caliper) là 16.7 mm x 4.4 mm. Có canh lệch nhẹ để đầu depth probe nằm đúng giữa.
Cố định bằng heatsert M3 ở phía trên hoặc bắt trực tiếp ốc M3 ở phía dưới.
Có kèm file STEP.
