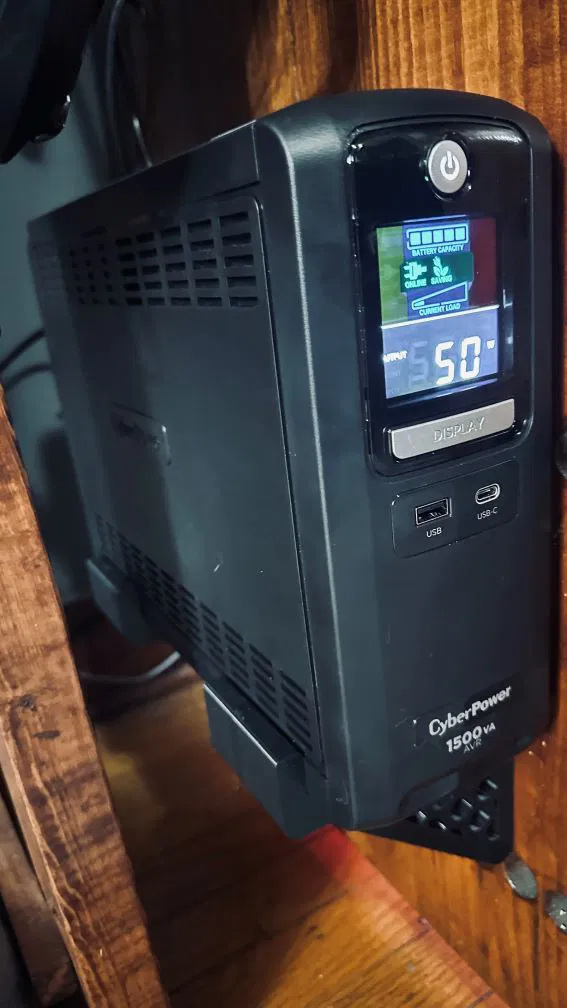

Mount UPS CyberPower LX1500GU3 kèm Drill Guides & Leveling Guide

Hãy in theo đúng hướng mà model hiển thị trong slicer của bạn. Làm vậy sẽ không cần supports và cũng cho bản in chắc nhất vì các đường layer sẽ vuông góc với lực/tải của vật bạn đặt lên nó. Một số slicer có thể tự xoay khác với Bambu, nên mình có kèm 1 hình làm ví dụ về hướng đặt của các chi tiết. Có vài phần trông như bị “lòi” ra khỏi build plate, nhưng chỉ để tham khảo hướng thôi, không phải gợi ý vị trí đặt.

TUỲ CHỌN MOUNT TRÊN & DƯỚI. UPS vẫn rất chắc chỉ với các bottom mounts, nhưng mình thêm tuỳ chọn top mount phòng khi bạn cần.

    1. Top mount cố định (Permanent Top mount)
    2. Slide Top Mount: có thể trượt ra/vào khỏi ngàm của nó để tháo UPS dễ hơn, ví dụ đem đi vệ sinh. CÁI NÀY CHƯA ĐƯỢC TEST, nên nếu bạn dùng và thấy ok thì cho mình biết với :)
    3. Hai Bottom Mounts: một cái có lỗ để luồn tua vít, và một cái không có lỗ (nhìn gọn hơn nhưng lắp sẽ khó hơn).

GUIDES: (Mình khuyên dùng băng keo 2 mặt/VHB hoặc gì đó để giữ chúng tại chỗ. Cầm cùng lúc cả ba cái khi khoan khá là khó. Ngoài ra, chỉ nên khoan mồi/đánh dấu trước, rồi tháo guides ra và khoan đến độ sâu bạn muốn; như vậy ít bị xê dịch hơn nếu bạn chỉ khoan vừa đủ tạo dấu.)

Mình có kèm vài drill guides trong bộ model cho mũi khoan mồi (pilot hole) 1/8". Vì đây là chi tiết dùng tạm, mình tạo thêm vài lỗ/hốc và cấu trúc honeycomb để tiết kiệm vật liệu. Các drill guide có cùng chiều cao và chiều rộng với mount, để bạn đảm bảo chỗ bạn khoan sẽ không bị mount cấn vào gì sau khi bắt lên.

Leveling guide có thể gắn vào 2 lỗ phía trên của cả hai drill guides, hoặc chỉ gắn 1 cái nếu bạn không muốn in 2 drill guides. Sau đó đặt thước thủy (level) ngang qua để canh cho mọi thứ thăng bằng trước khi khoan lỗ mồi.

Nếu nhìn kỹ, bạn sẽ thấy lỗ dạng “tear drop” cho phần đầu bulông. Cách này giúp dễ in hơn và ít bị chảy xệ, (chắc hơi dư với cái lỗ nhỏ cỡ này, nhưng thôi kệ, sao không, haha). Mình cũng chừa một khoảng hở cho phần lưng của UPS để không che các khe thoát gió phía sau, thay vì để UPS ép phẳng hoàn toàn sát vào bề mặt lắp.

Mình in bằng PETG với 45% infill. PETG là vật liệu mình có sẵn ngoài PLA. PLA có thể cũng đủ cứng (mình chỉ đoán vậy thôi), nhưng mình hơi “cẩn thận quá mức” nên dùng PETG cho chắc hơn. Mình cũng kèm top mount nếu bạn muốn yên tâm hơn.

Đây là loại vít mình dùng (của mình là inox, link này là loại mạ kẽm vàng; không hiểu sao mình không tìm được link inox, nhưng kích thước chắc là giống nhau). Mình có kèm vài hình để bạn canh kích thước nếu không tìm được đúng loại và cần đối chiếu thông số:
https://www.menards.com/main/hardware/fasteners-connectors/screws/wood-screws/grip-fast-reg-premium-9-x-2-star-drive-steel-flat-head-interior-construction-screw-1-lb-box/gfp2yz1/p-1642874262698632-c-8940.htm
