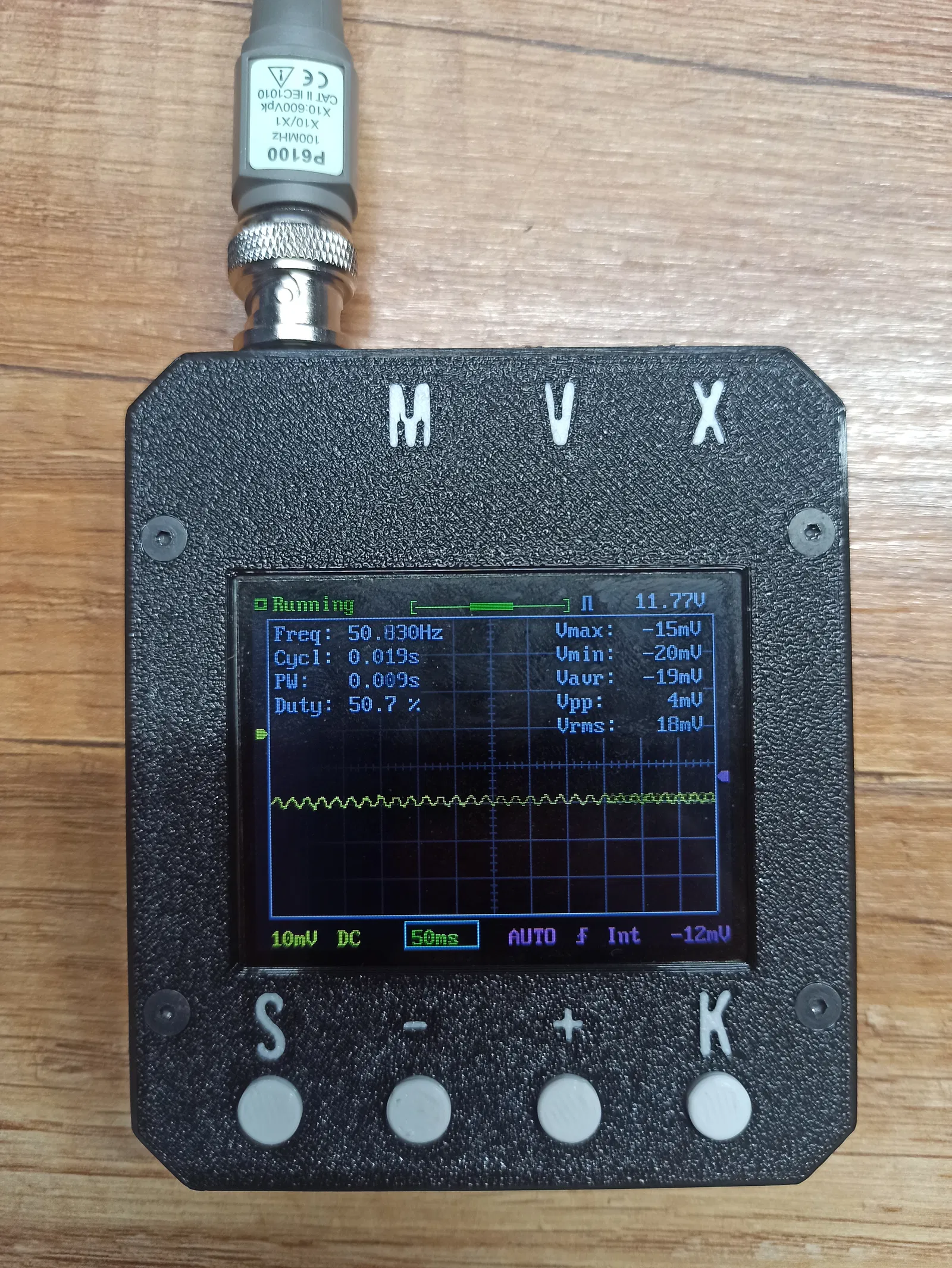

Vỏ (case) cho DSO138mini

HƯỚNG DẪN!!!

Để lắp ráp bạn sẽ cần 8 con vít M2.5 dài 6mm đầu chìm (hoặc thử chiều dài khác nếu vẫn đủ), 4 đai ốc trụ (standoff) M2.5 dài 11mm và module sạc TP4056 USB C.

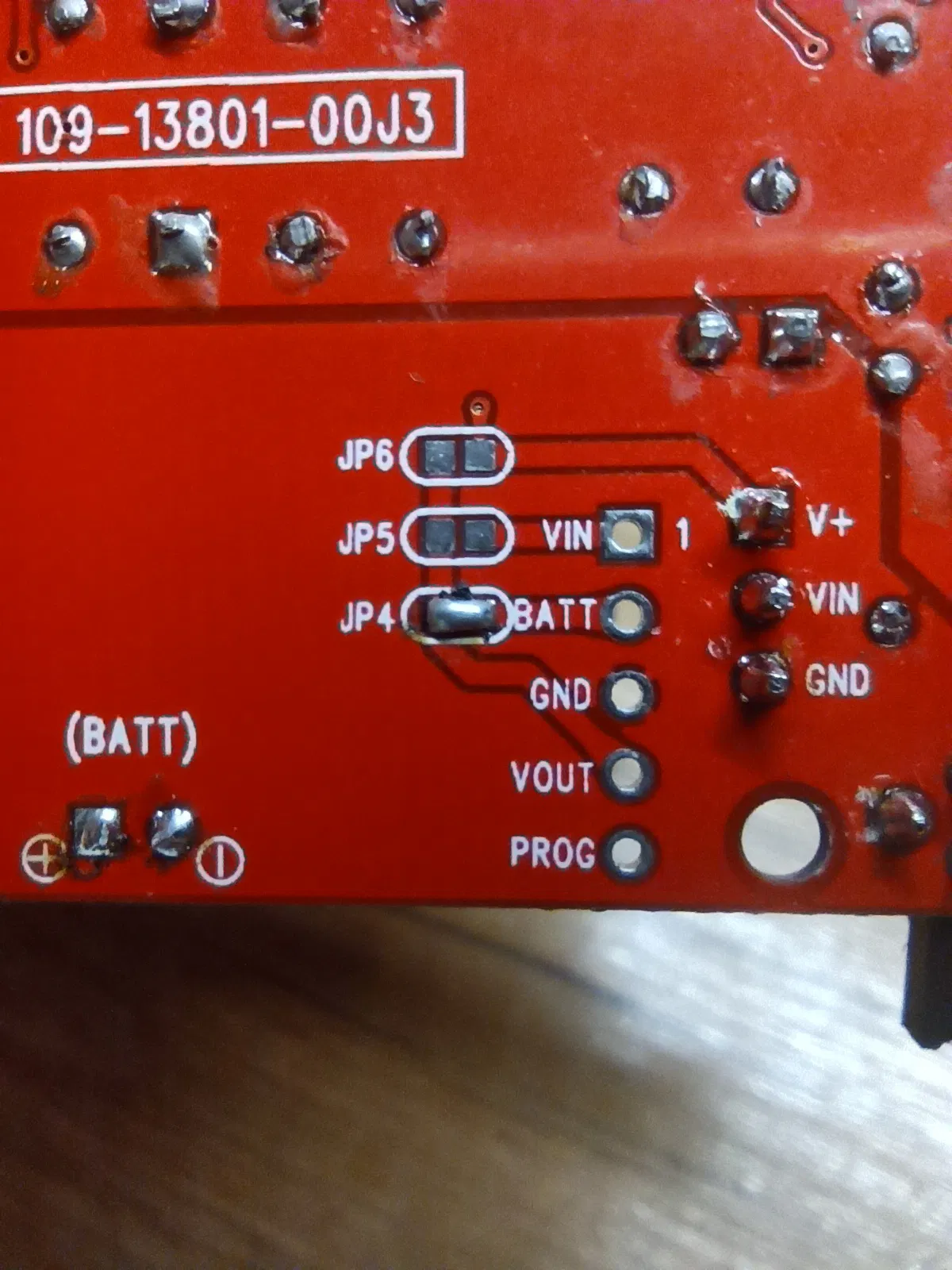

Bước đầu tiên là in tất cả file, riêng “Button” và “Nut” in 4 cái (nếu dùng đai ốc đồng/brass nut thì không cần in file “Nut”). Nếu bạn có máy in đa màu, có thể tách phần nắp trên thành các object trong slicer và in phần chữ với màu khác nhau. Sau đó kiếm pin li-pol kích thước khoảng 40×30×8mm (tầm ±1000mAh), hoặc có thể dùng pin lấy từ vape dùng một lần. Quấn pin bằng một loại băng keo nào đó (ưu tiên Kapton tape) để tránh bị chạm chập với các phần xung quanh, rồi hàn pin vào module sạc, sau đó hàn dây từ module sang chân cấp pin (battery connection) trên board DS138 như trong hình.

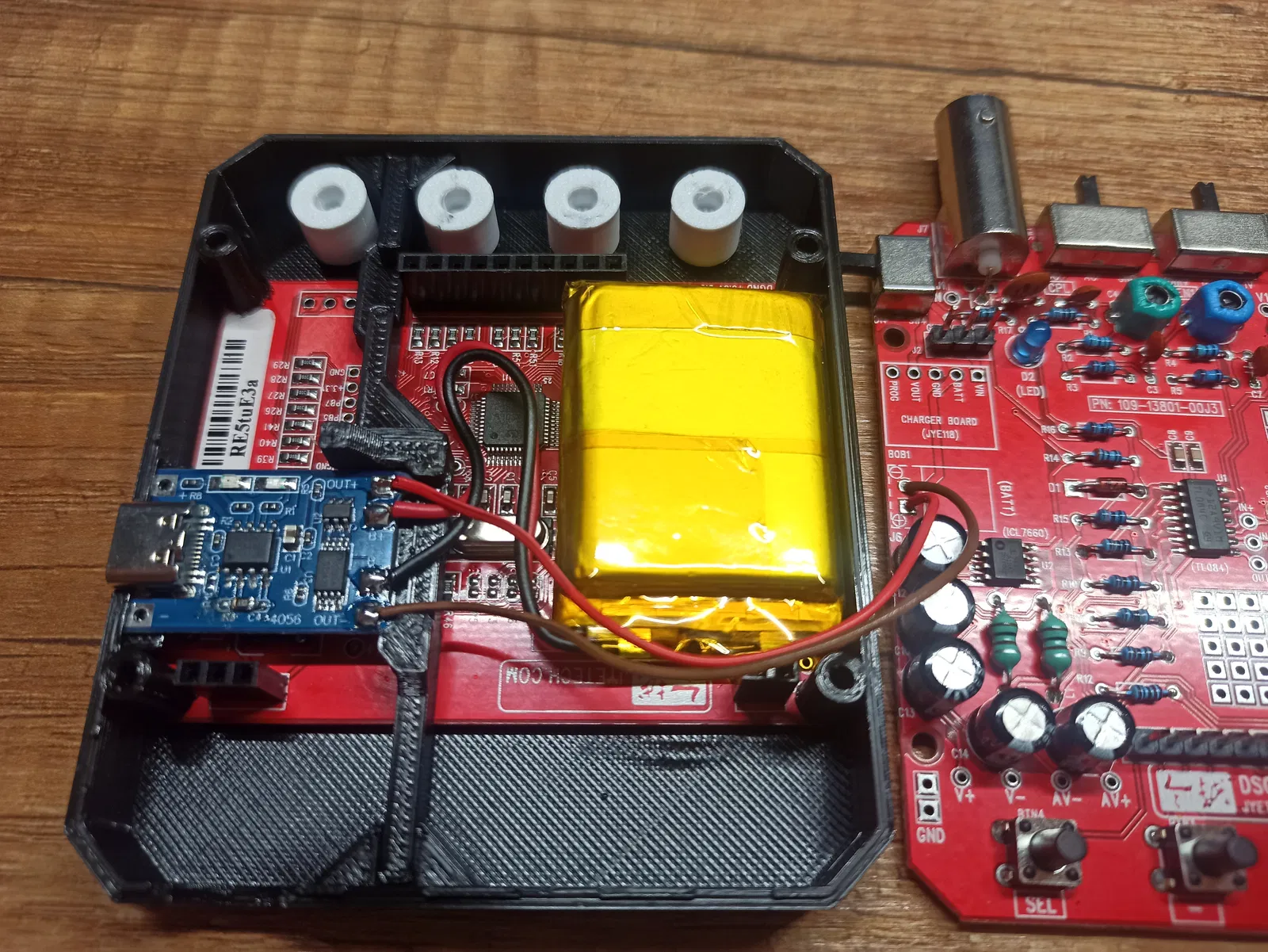

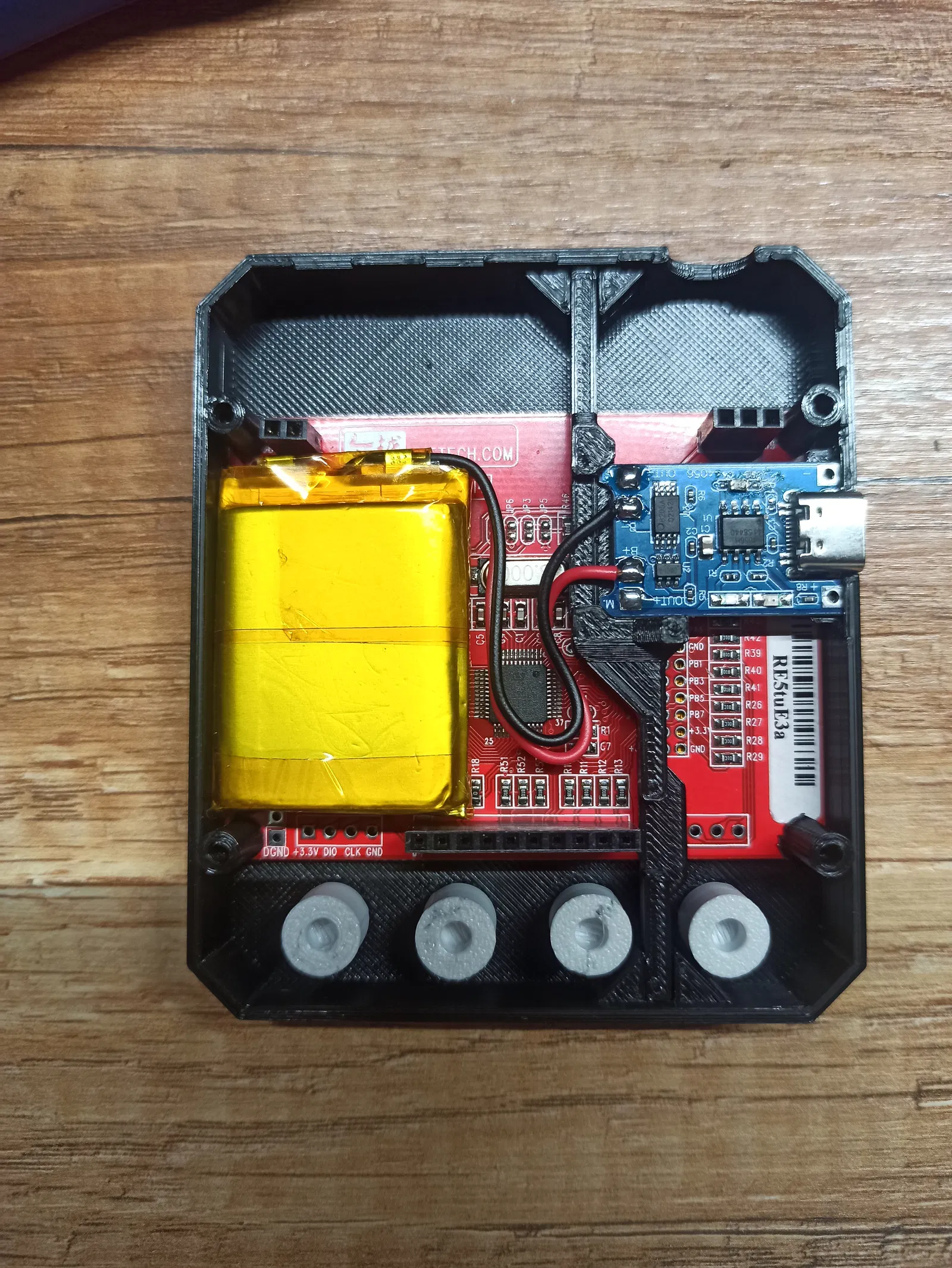

Khi lắp, trước tiên đặt nửa trên của board (có màn hình) vào phần in phía trên, bắt vít cố định lại; đặt “Board Holder” kèm module sạc vào bên trong như trong hình rồi úp phần dưới của DS138 vào; cuối cùng đậy nốt phần đáy còn lại và bắt vít siết chặt toàn bộ.

Link linh kiện:

Standoffs: https://a.aliexpress.com/_EwoIgQu

Vít: https://a.aliexpress.com/_EIZ68S0

Module sạc: https://a.aliexpress.com/_Ey1EIQg
