Arco Pentashield Bowden tube ball swivel feed-through (Phrozen Arco)

Sau khi dựng xong Phrozen Arco Pentashield, mình muốn đổi vị trí inlet của Bowden tube, vì việc phải loay hoay phía sau Pentashield để luồn filament vào bowden tube nhanh chóng trở thành một chuyện khá bực mình.

Mình thiết kế một ball swivel feed-through và một nắp (cover) mới cho phần trên của Pentashield.

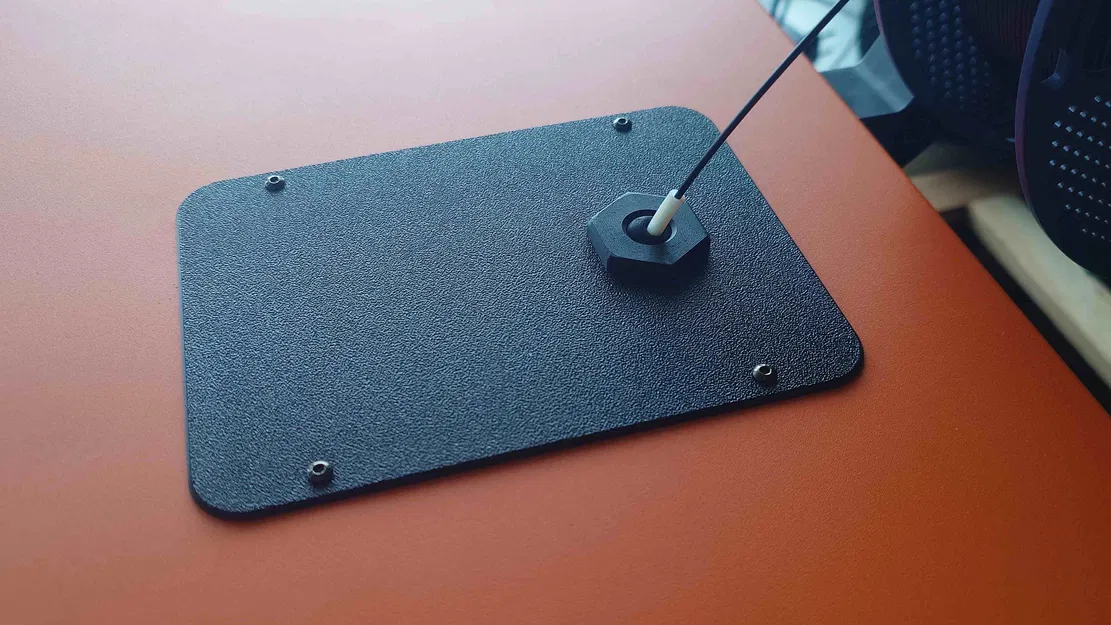

Nắp mới này cho phép bạn nạp filament từ phía trên cho tiện hơn. Ball swivel feed-through cũng sẽ chuyển động theo printhead, nhờ đó sẽ có lợi cho các loại filament cứng hơn, giòn hơn.

Khi mình nhận được Chromakit, mình sẽ làm phiên bản mới cho 4 ống, nhưng mình cần test setup đó trước khi phát hành file.

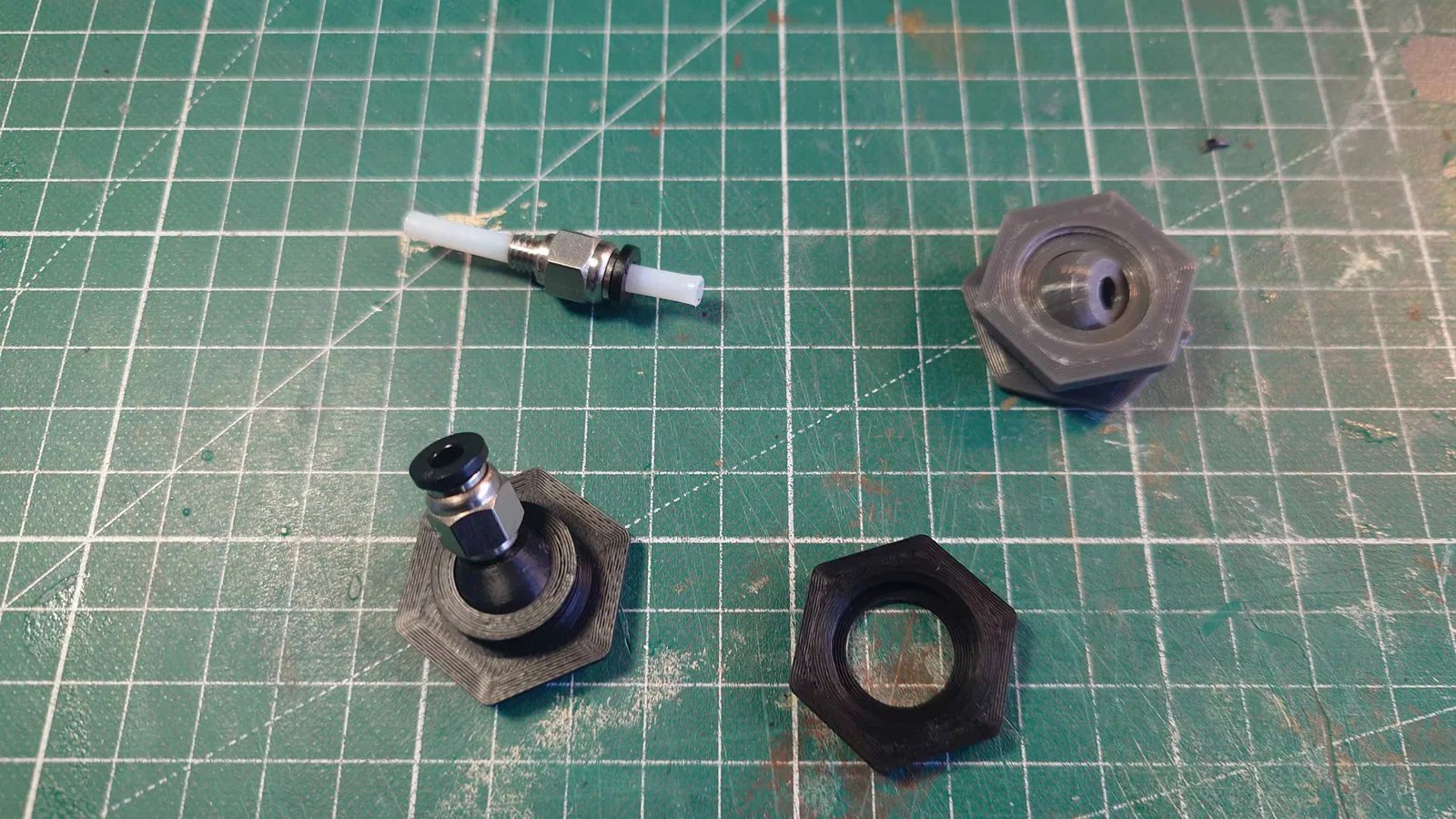

Mình làm 2 phiên bản. Phiên bản đầu tiên cần pneumatic coupler PC4-M6. Lưu ý chọn đúng loại coupler, vì PC4-M6 cho phép bạn luồn bowden tube đi xuyên hoàn toàn qua coupler.

Phiên bản thứ hai chỉ có một lỗ 4mm xuyên qua ball swivel, bạn phải luồn bowden tube qua lỗ này. Tuy nhiên phiên bản này không có cách cố định bowden tube nên trong lúc in có thể bị tuột ra.

Cả hai phiên bản Ball Swivel đều là print-in-place. Tùy theo bạn đã calibrate (hiệu chỉnh) thiết lập filament kỹ tới đâu, có thể bạn sẽ cần bẻ/giải phóng viên bi khỏi phần feed-through. Cách dễ nhất là khi bạn lắp PC4-M6 hoặc nhét một đoạn ngắn bowden tube vào.

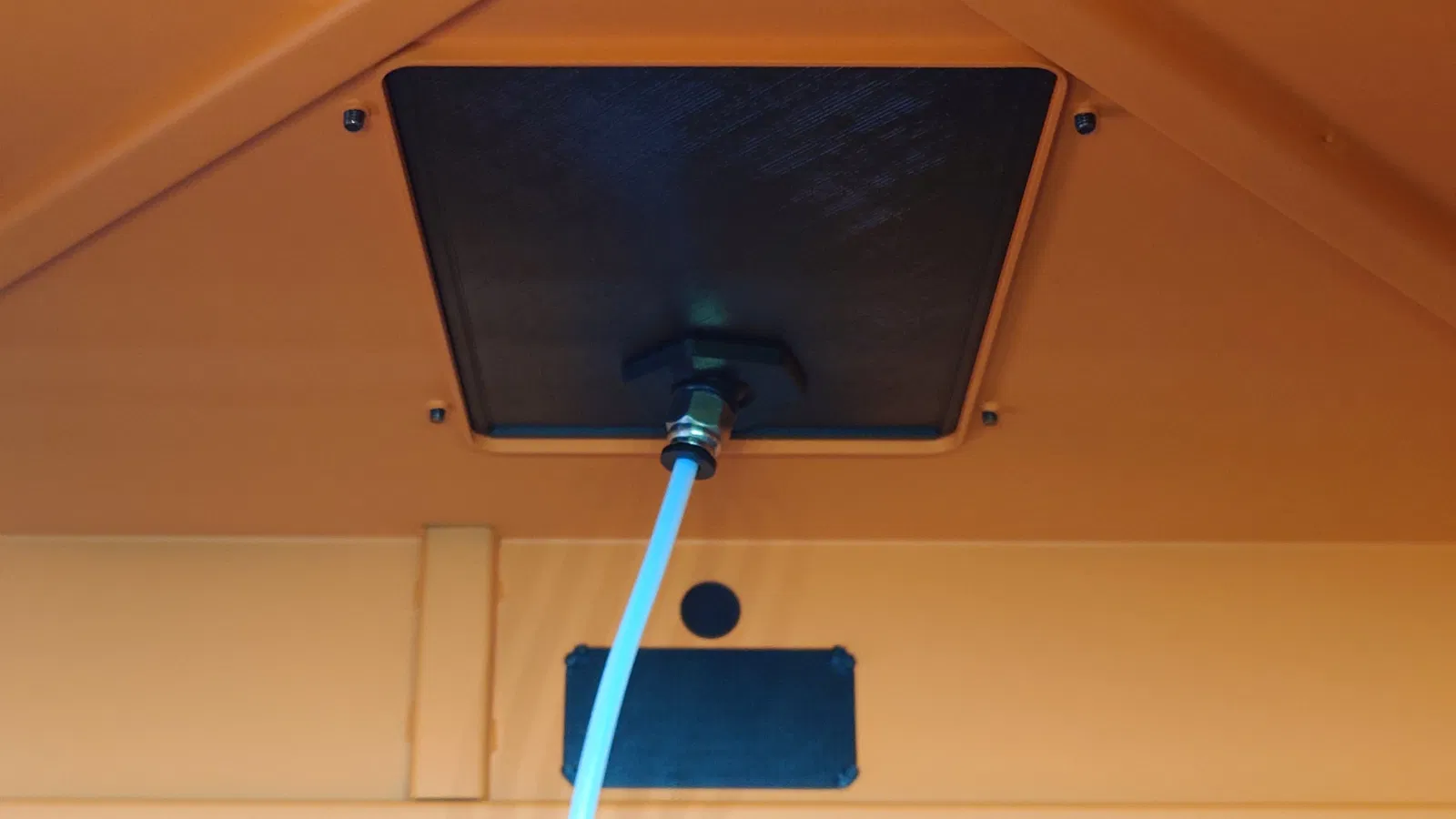

Ball swivel cần được luồn từ phía dưới của top cover và siết cố định bằng đai ốc M20 ở phía trên. Các con vít zin từng giữ tấm Perspex cover có thể dùng lại để bắt tấm cover mới.

Print settings Ball Swivel và Nut:

• 0.4 nozzle

• first layer 0.2mm, các layer khác 0.12 để in ren mượt hơn!

• wall printing order Inside/Outside

• 8 walls để làm cho nó đặc hoàn toàn

Print settings top cover:

• 0.4 nozzle

• 0.2 layer height

• 3 walls

• 10 top và bottom layers để làm cho nó đặc hoàn toàn

Hardware cần:

• pneumatic coupler PC4-M6
