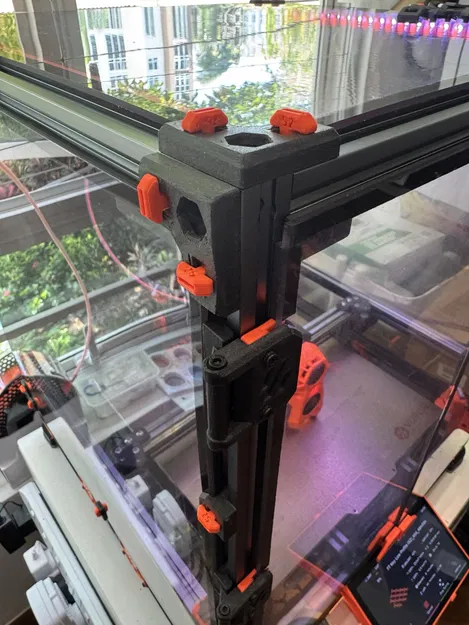

FT PANEL CLIPS (cho 2020 extrusions)

FT Panel Clips dùng cho Voron 2.4 / Trident hoặc bất kỳ máy in khung vuông nào dùng 2020 extrusions. Bộ này được thiết kế để loại bỏ nhu cầu dùng phần cứng (hammer head t-nuts và ốc vít).

GIỚI THIỆU

Các panel clips này được thiết kế để việc bảo trì máy in dễ hơn nhờ cơ chế quick release. Tất cả chi tiết để gắn panel đều là đồ in và thay thế trực tiếp cho bộ gá panel nguyên bản.

HƯỚNG DẪN LẮP ĐẶT

Voron 2.4 và Trident dùng panel trong suốt dày 3mm (kèm foam tape 3mm) và panel sau màu đen dày 4mm (kèm foam tape 1mm).

  1. Panel sau (Rear panel)
    1. Dán foam tape 1mm quanh các mép panel tại vị trí tiếp xúc với extrusions
    2. Gắn panel sau 4mm bằng các chi tiết được ghi nhãn S1/Set 1

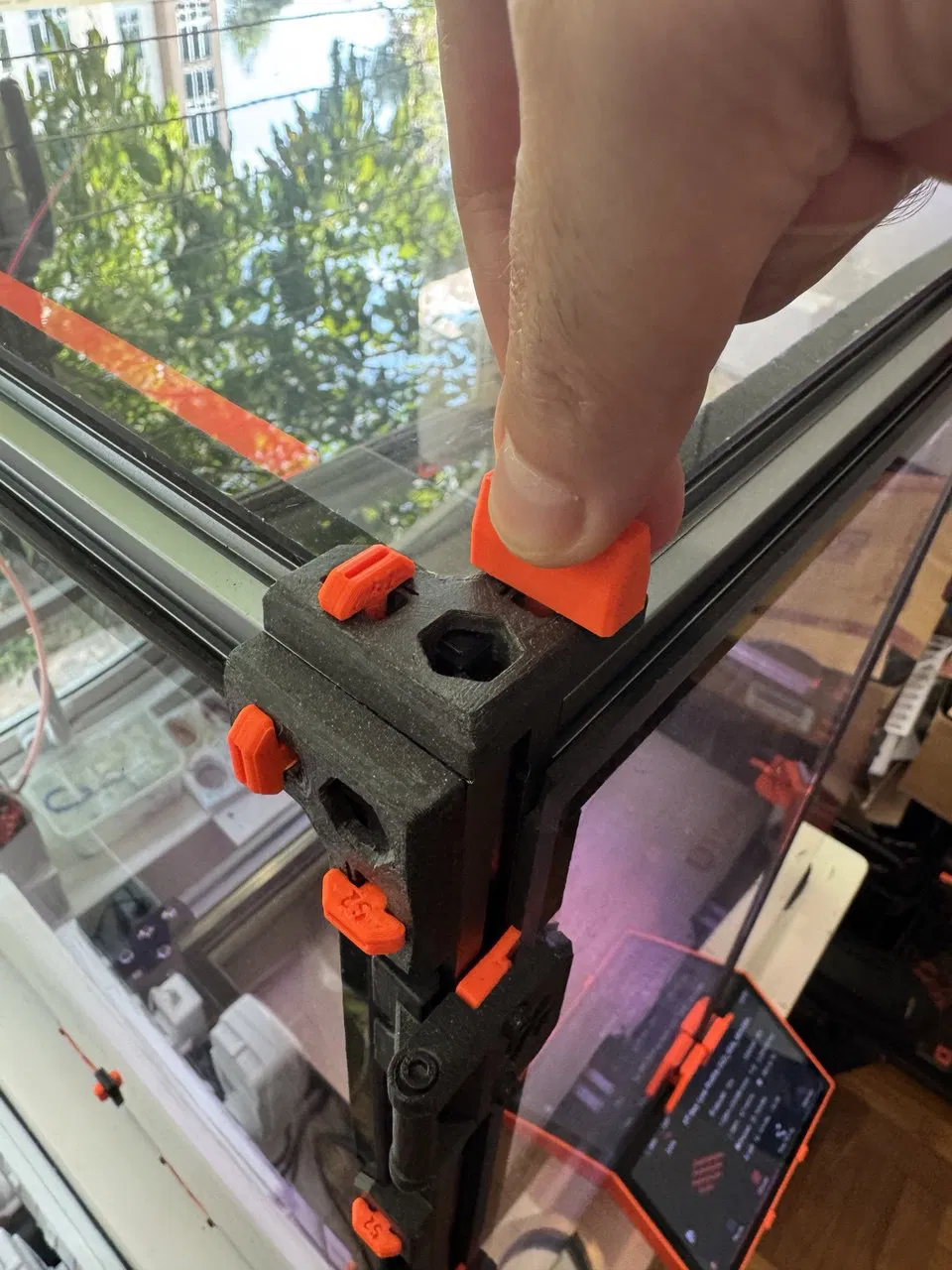

    3. Nếu bạn muốn dùng Low Profile Keys thì dùng Key Tool để lắp, vì tool này tạo độ bám tốt để ấn xuống và xoay keys
  2. Panel hông và panel trên (Side and top panel)
    1. Dán foam tape 3mm quanh các mép panel tại vị trí tiếp xúc với extrusions
    2. Gắn các panel 3mm bằng các chi tiết được ghi nhãn S2/Set 2
    3. Nếu bạn muốn dùng Low Profile Keys thì dùng Key Tool để lắp, vì tool này tạo độ bám tốt để ấn xuống và xoay keys

Theo spec LDO cho panel trên và panel sau là dùng panel 3mm với foam tape 1mm. Vì vậy đã tạo thêm set thứ 3.

  1. Panel LDO phía sau và phía trên (Rear and Top LDO panels)
    1. Dán foam tape 1mm quanh các mép panel tại vị trí tiếp xúc với extrusions
    2. Gắn các panel 3mm bằng các chi tiết được ghi nhãn S3/Set 3
    3. Nếu bạn muốn dùng Low Profile Keys thì dùng Key Tool để lắp, vì tool này tạo độ bám tốt để ấn xuống và xoay keys

Nếu bạn có thắc mắc, liên hệ tụi mình trên Discord

Mong bạn ghi nhận thời gian và công sức để tinh chỉnh bản mod này. Nếu bạn thích các thiết kế của mình và muốn đóng góp để hỗ trợ chi phí filament và các thiết bị khác phục vụ việc làm prototype, bạn có thể ủng hộ qua paypal.me hoặc Ko-fi. Mình rất trân trọng sự hỗ trợ của bạn :)

Bạn cứ cho mình biết nếu bạn muốn dùng các tổ hợp độ dày panel và foam tape khác; mình có thể cung cấp thêm các file STL tương ứng.

CHANGE LOG

23-Oct-24

  1. Thêm low profile keys theo yêu cầu của cộng đồng.
  2. Thêm key tool để giúp bám và giữ low profile keys, xoay cho dễ hơn.

27-Jun-24

  1. Thêm S3/Set 3 để đáp ứng spec LDO: panel 3mm với foam tape 1mm.
