Gá X45 Sprite Eddy Probe v1.0 (Ender-3 S1 Pro và tương tự)
Remix từ Giá đỡ đầu dò X45 Sprite CR Touch với độ lệch Y-Offset 0mm cho... Tác giả KYZ_446301
- Lượt tải
- 0
- Lượt thích
- 0
- Lượt coi
- 55
- Bản remix
- 0
- Bình luận
- 0
File 3 950,6 KB
- X45_with_Eddy-Body_1770078493.stepSTEP · 745,5 KB
- X45_with_Eddy-Body_1770078494.stlSTL · 203,8 KB
- Eddy_1.75mm_Calibration_Platform-PartBody_1770078494.stlSTL · 1,3 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #208983
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả
Giải pháp gá/mount để gắn probe BTT Eddy lên Ender 3 S1 và các mẫu dùng Sprite extruder tương tự.
Mới chỉ test trên Ender 3 S1.
Khuyến nghị in bằng ABS hoặc vật liệu chịu nhiệt tương đương. Sẽ cần support cho phần alignment guide.
Mình từng in bản X45 gốc bằng PETG, khi tháo ra để làm bản này thì thấy có chút hư hại do nhiệt; tuy vậy nó vẫn chạy ổn hơn 1 năm.
Hướng dẫn lắp đặt xem ở model gốc được link bên dưới.

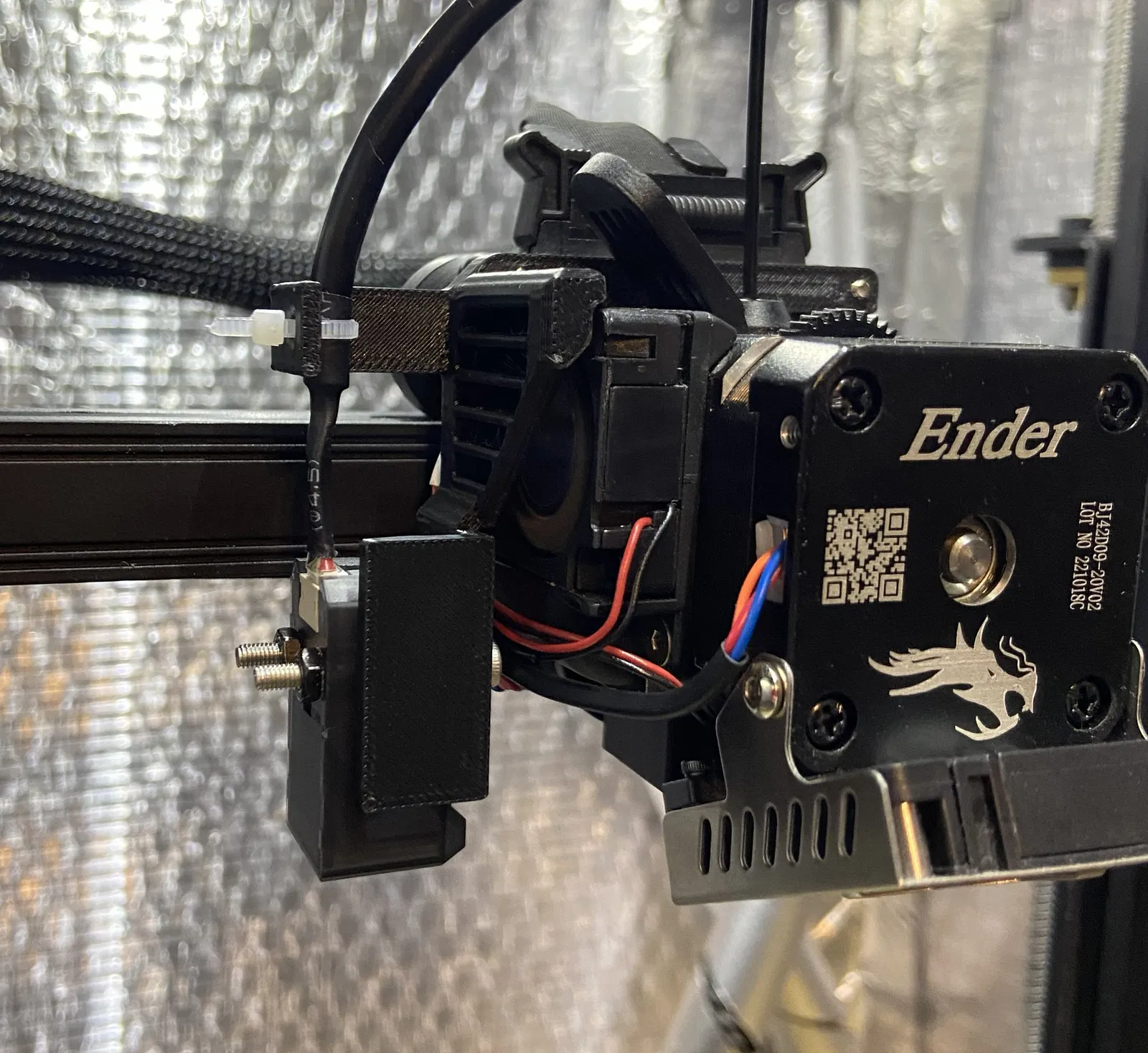

Gắn Eddy với các con ốc đi từ phía extruder, xuyên qua mount rồi xuyên qua Eddy (xem hình). Khe hở giữa mount và extruder khá sát, và có vài sợi dây nhỏ ở gần đó.
Bệ calibration có thể giúp canh đúng chiều cao của probe: hạ Z thủ công cho tới khi nozzle đang tì lên phần mỏng, rồi siết cố định Eddy sao cho nó nằm phẳng trên phần dày.
Trên máy của mình, offset của probe là:
x_offset: -47
y_offset: 1
Y offset này ít nhất một phần là do phải dùng support, dẫn tới bề mặt phần probe guide bị xấu.
Original
Thông số in
- Định dạng
- stepstl
- Số file mô hình
- 3
- Tổng dung lượng
- 950,6 KB
- File lớn nhất
- 745,5 KB
