Lockdown Bar cho tủ Pinball – đa số kích thước – tủ thật hoặc Virtual Pincab

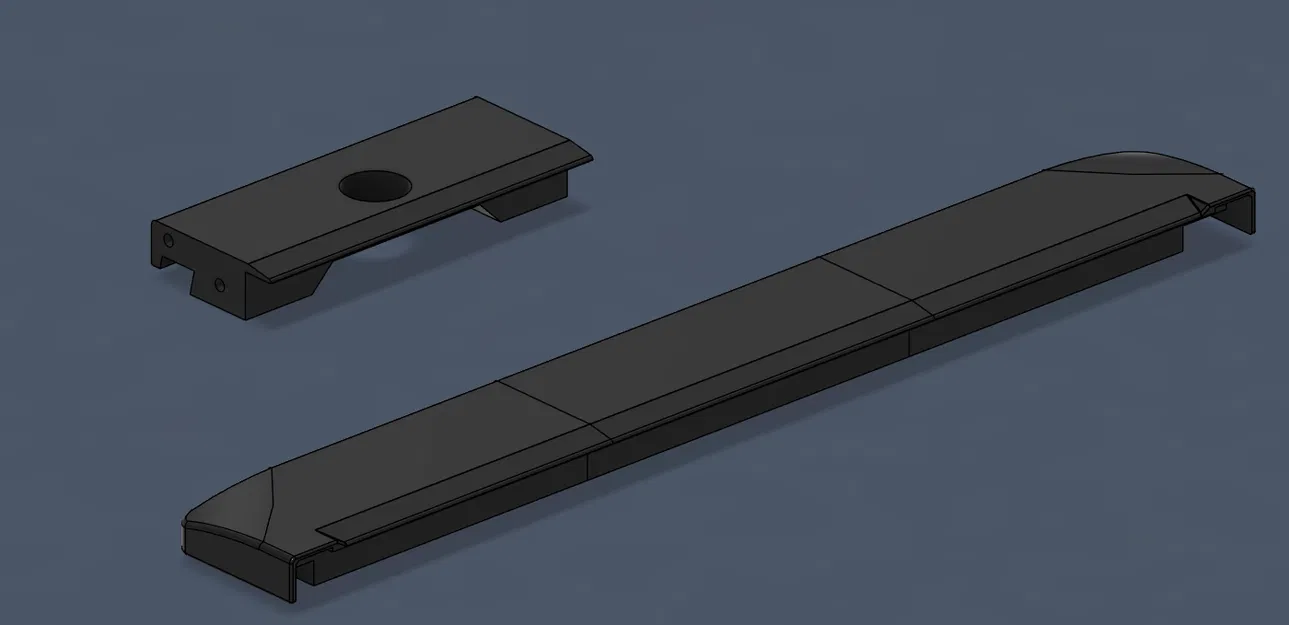

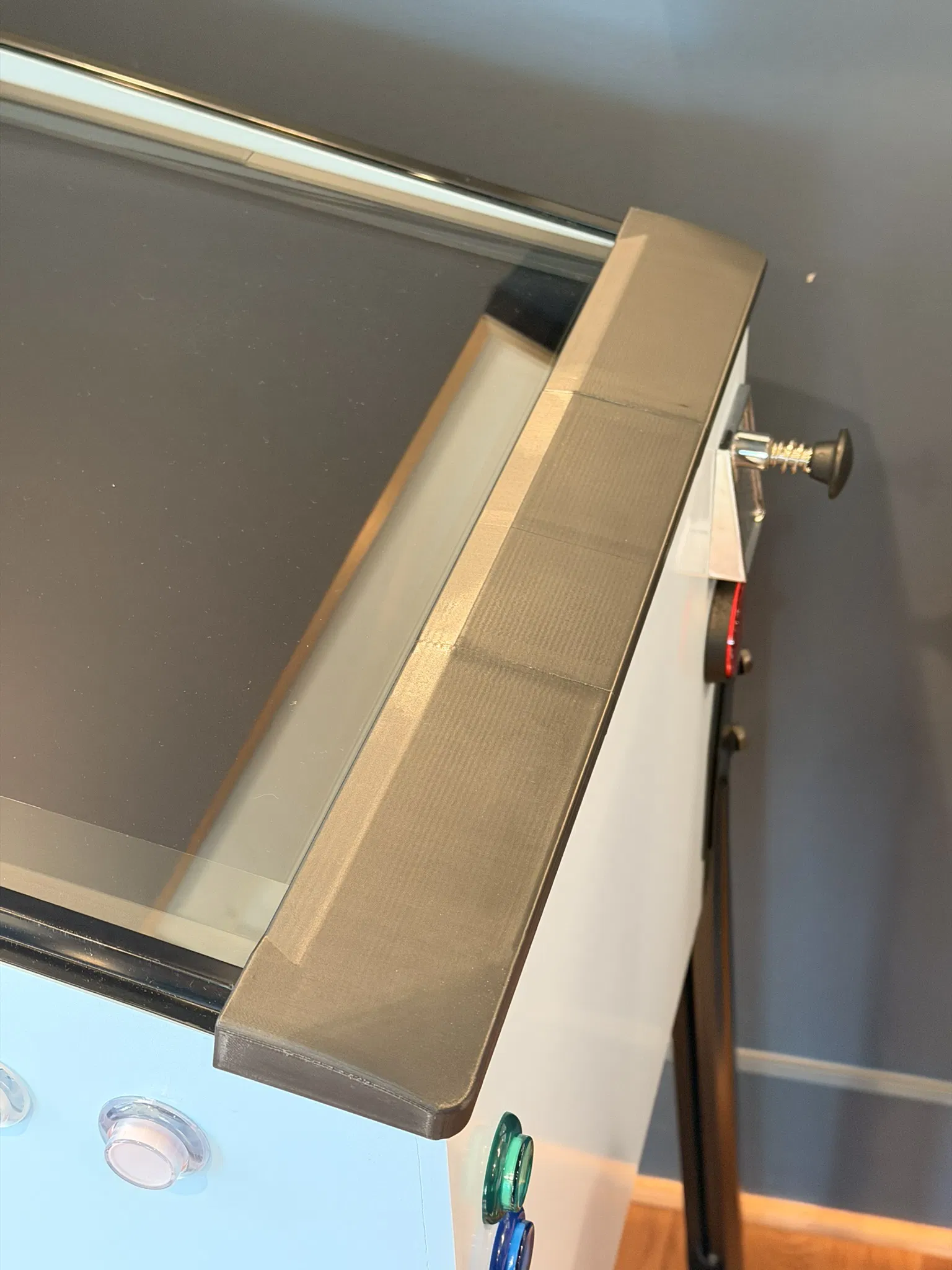

Thanh lockdown bar in 3D print, dễ chỉnh (parameterized) cho tủ pinball thật hoặc tủ pinball ảo (virtual pinball). Có tuỳ chọn bản có hoặc không có nút Fire ở giữa.

Mẫu này chủ yếu thiết kế cho tủ virtual pinball vì kích thước thường là đồ custom, khác với tủ pinball thật. Thiết kế này bao phủ đa số tủ vpin dùng màn hình 24 đến 42 inch và có thể in với bất kỳ máy in nào có khả năng in theo chiều cao (vertical) 200mm.

Phần chỉnh kích thước thực hiện trong Fusion360 (bản personal use được dùng miễn phí). Việc chỉnh làm qua User Parameters. Model giả định thùng tủ làm bằng ván plywood danh định 3/4 inch (thực tế thường khoảng 19mm), đây là kiểu phổ biến nhất. Các tuỳ chỉnh hiện có gồm:

1. Cabinet_Outside_Width - chiều rộng ngoài thực tế của thùng tủ tại vị trí lắp lockdown bar. Model đã tính độ dày của thanh và chừa 1mm khe hở phía ngoài trong trường hợp bạn có gắn nẹp/trim hai bên.

2. Cabinet_angle - góc nghiêng mà hai tấm hông tủ tạo ra từ mặt trước ra mặt sau (xem hình bên dưới để rõ chi tiết).

3. Bar_Height - chiều cao của thanh. Kích thước thường là 70mm, nhưng một số người có thể cần rộng hơn chút để phù hợp các thiết kế tủ khác nhau.

Bạn có thể chỉnh các tham số trong mức hợp lý. Nếu model bị lỗi/bể, hãy đóng rồi mở lại và thử tham số khác.

Model được thiết kế để in thành 3 phần, canh thẳng hàng và cố định với tổng cộng 6 chốt thép 5mm x 20mm (link ví dụ: https://www.amazon.com/dp/B0F1MB61B5?th=1)

Nếu bạn không muốn đụng tới Fusion, về lý thuyết có thể dùng file STEP rồi cắt (slice) từng phần hoặc kéo dài các component khi cần, nhưng sẽ tốn công hơn.

User Parameters có thể truy cập qua menu Modify như hình bên dưới:
