Thanh khóa ngang cho Yarn Swift gập gọn (Horizontal Locking Rods)

Trong lúc in bản gốc cho một người bạn, mình gặp khó khăn với việc làm sao để mấy cây rod in ra được đẹp như ý.

In theo chiều dọc thì nhìn rất ổn, nhưng thời gian in rất lâu và hay gặp vấn đề bám bàn in. Còn in theo chiều ngang thì giảm thời gian in khoảng 50–75%, nhưng lại tốn rất nhiều support — và để lại một vùng bề mặt thô hơn, gây ma sát hơi nhiều.

Cuối cùng mình chọn in ngang và “chìm” mẫu xuống mặt bàn in 1mm, nhờ vậy không cần support ở mọi nơi nữa, chỉ còn cần cho phần male insert. Cách này hoạt động khá ổn — thậm chí còn tạo ra một chỗ neo tốt để con ốc collet tựa vào.

Sau khi dùng thử một thời gian, mình cũng phát hiện con nut ở phía trên đầu male sẽ rất từ từ tự siết và trồi ra khỏi rod, làm cho top collet có thể bị tuột rớt nếu mình không để ý.

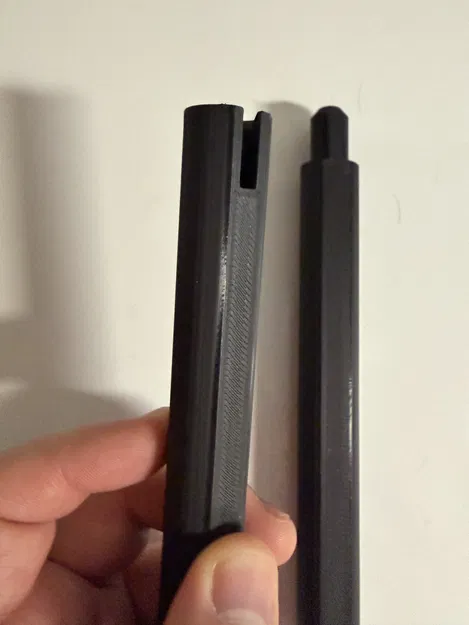

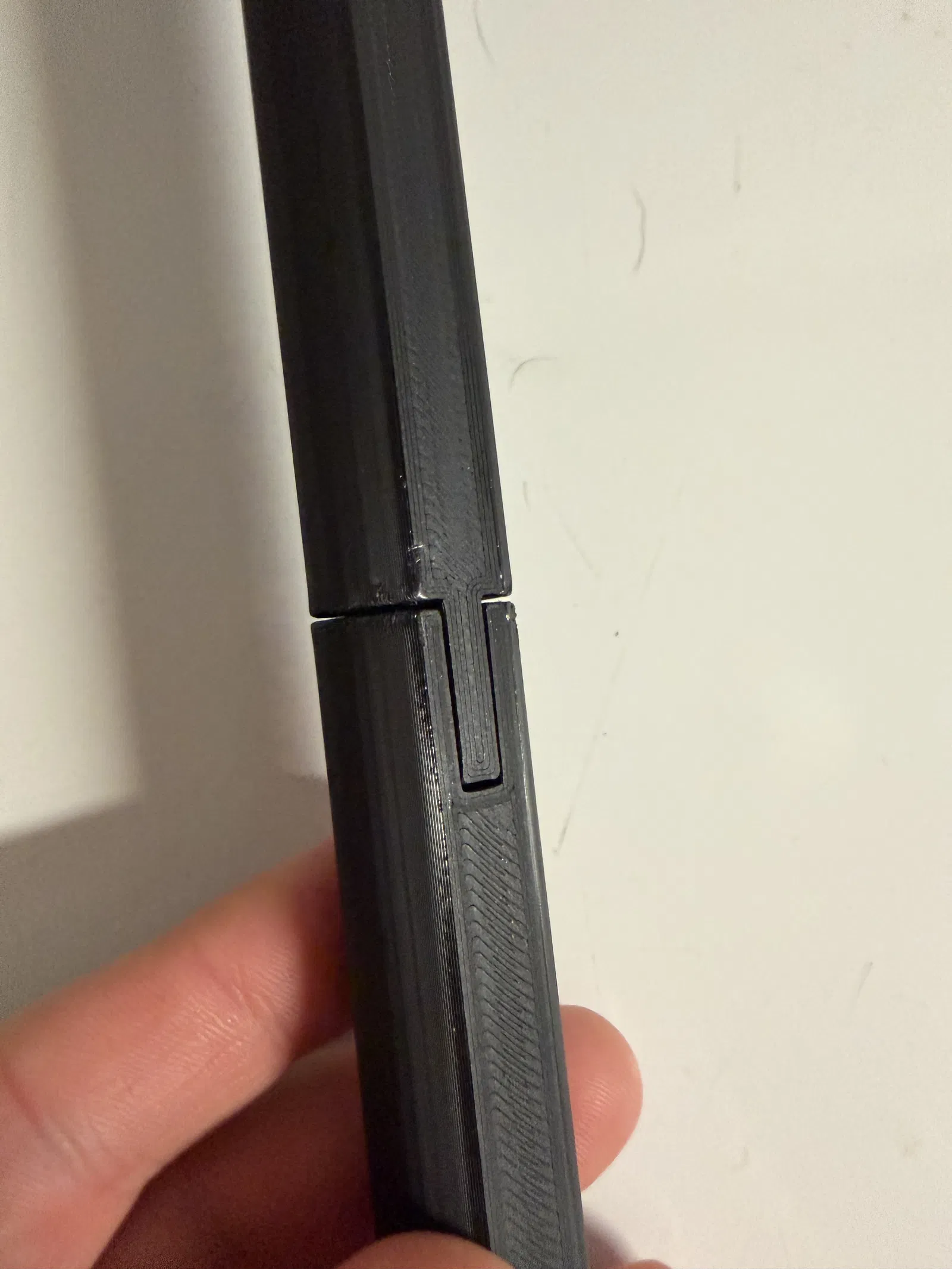

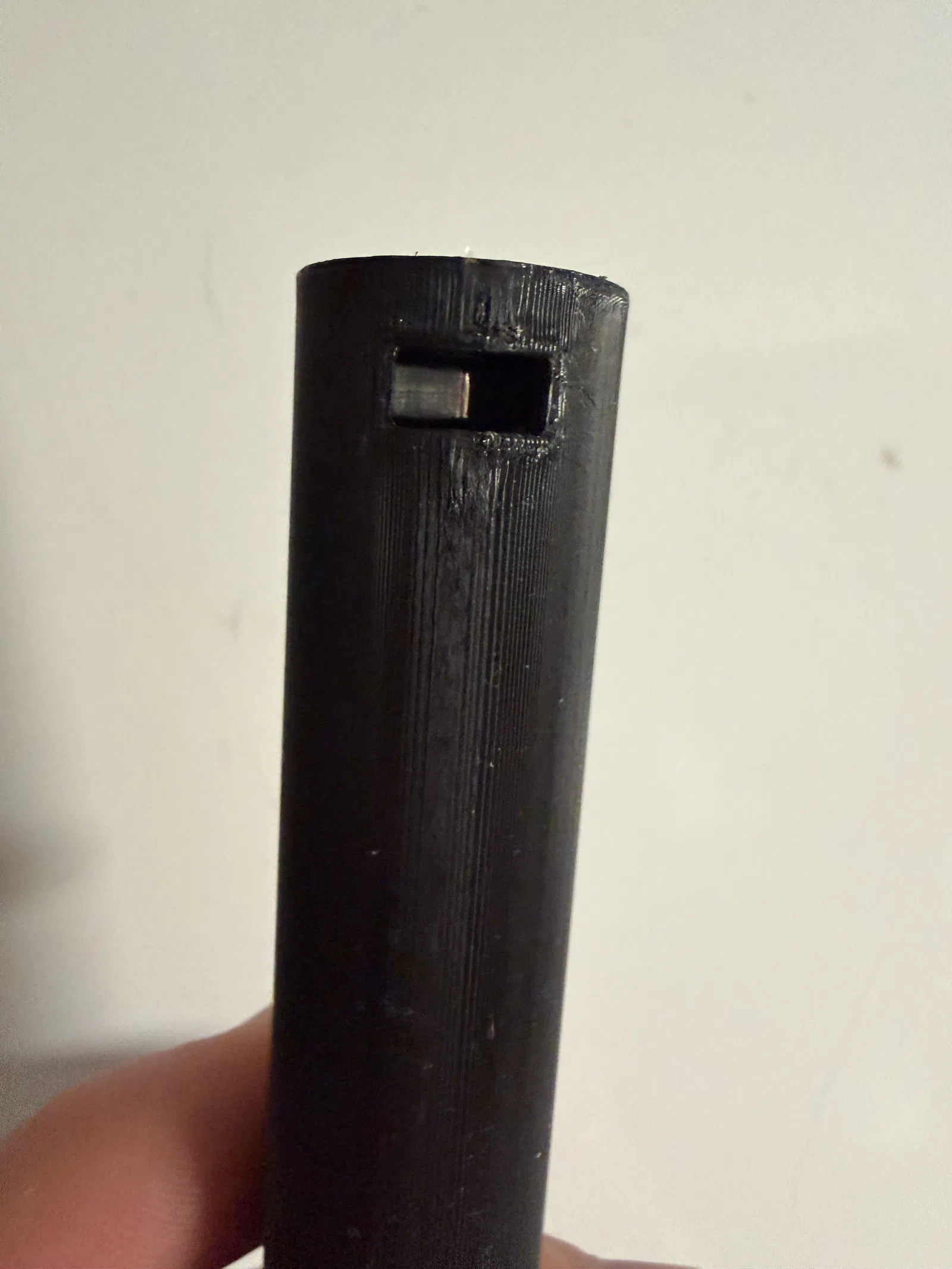

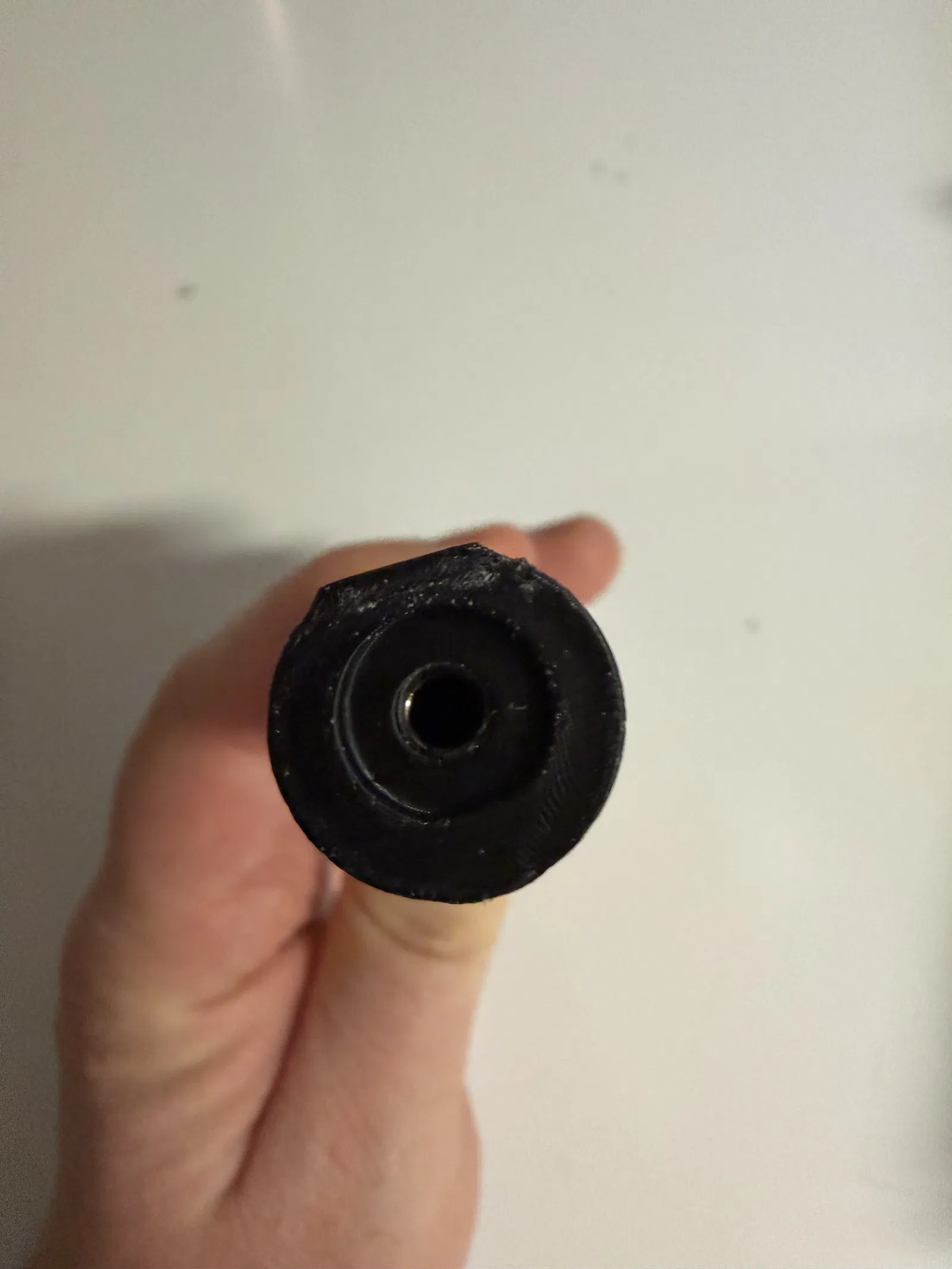

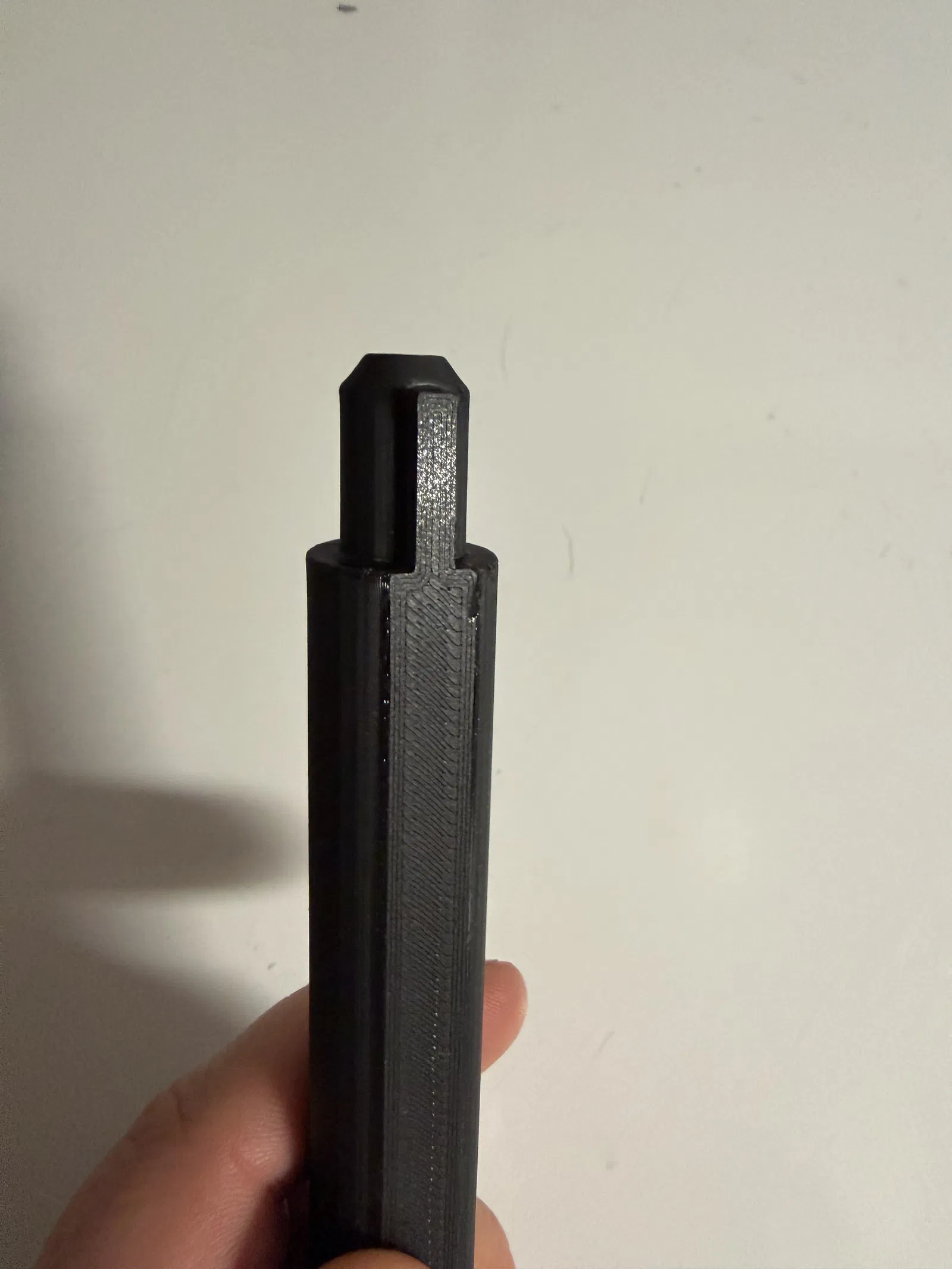

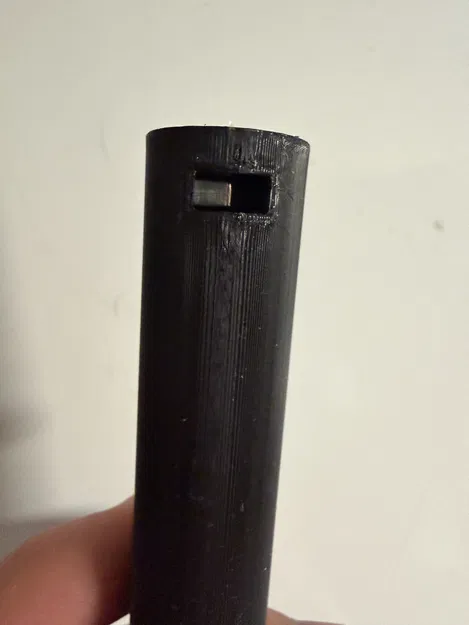

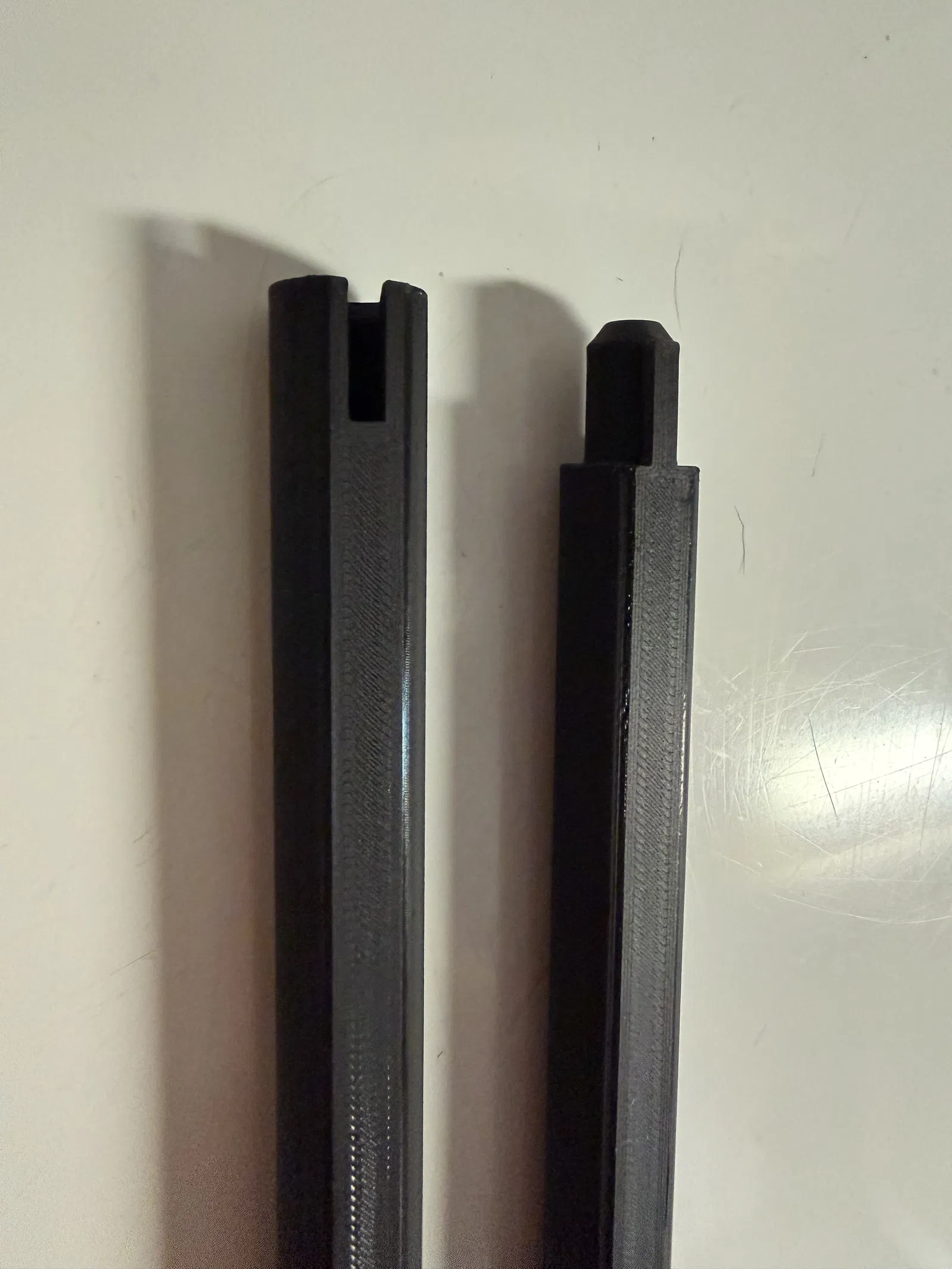

Giải pháp của mình: cắt bớt 1mm ở một bên của cả hai rod để có thể in ngang, thêm một rãnh (notch) ở đầu male và một phần khoét (cutout) ở đầu female — loại bỏ nhu cầu dùng bất kỳ support nào, đồng thời đổi cách lắp nut ở phần trên của male rod: giờ nut được đưa vào từ hông của male rod, còn phía trên chỉ chừa lỗ cho ốc, nên nut không thể tự kéo ra ngoài.

Lưu ý: khe trượt cho nut có thể sẽ hơi khít. Nếu không trượt vào được, bạn có thể dùng kìm hỗ trợ một chút.

Mình chỉnh sửa chúng trong TinkerCAD

Male rod: https://www.tinkercad.com/things/emeVwMYrTok-male-rod-horizontal-for-collapsible-yarn-swift

Female rod: https://www.tinkercad.com/things/fF3h7hCvIui-female-rod-horizontal-for-collapsible-yarn-swift
