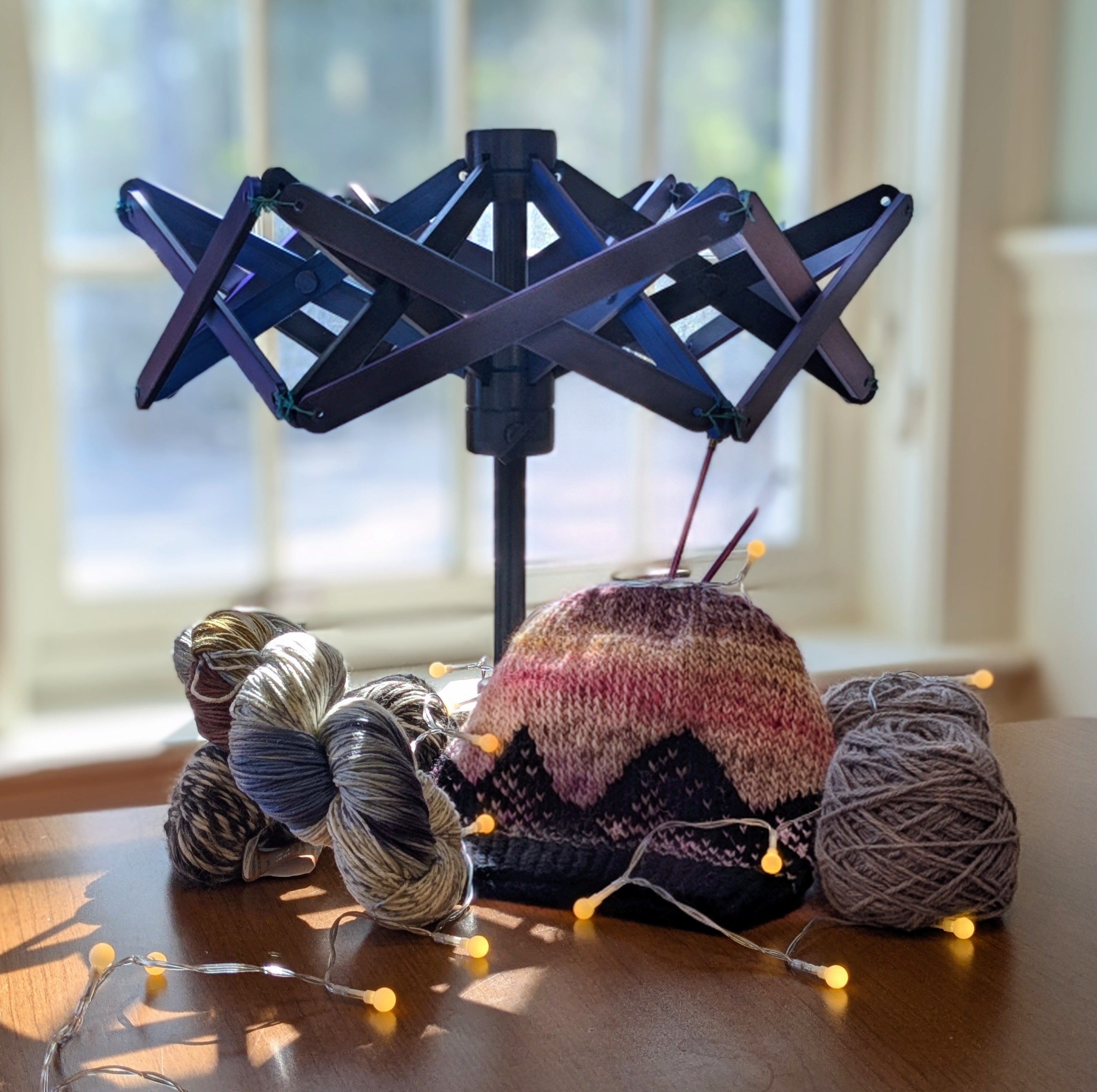

Yarn Swift In 3D Gấp Gọn

Phiên bản hiện tại của yarn swift này có thể chứa các cuộn sợi lớn 24 inch, chúng tôi đang phát triển các bộ chuyển đổi cho kích thước lớn hơn.

Vật tư, Công cụ & Danh sách in

Dự án này có thể được in bằng một cuộn sợi 1kg duy nhất và yêu cầu các vật liệu sau:

• 1x ốc vít M5x40
• 1x ốc vít M5x20
• 2x đai ốc M5
• 2x vòng đệm M5
• Cờ lê lục giác M5
• 1kg Cuộn sợi PLA
• Keo & dụng cụ bôi keo
• Chỉ sáp, hoặc chỉ thêu & sáp ong
• Kéo
• Các công cụ loại bỏ vật liệu hỗ trợ yêu thích của bạn

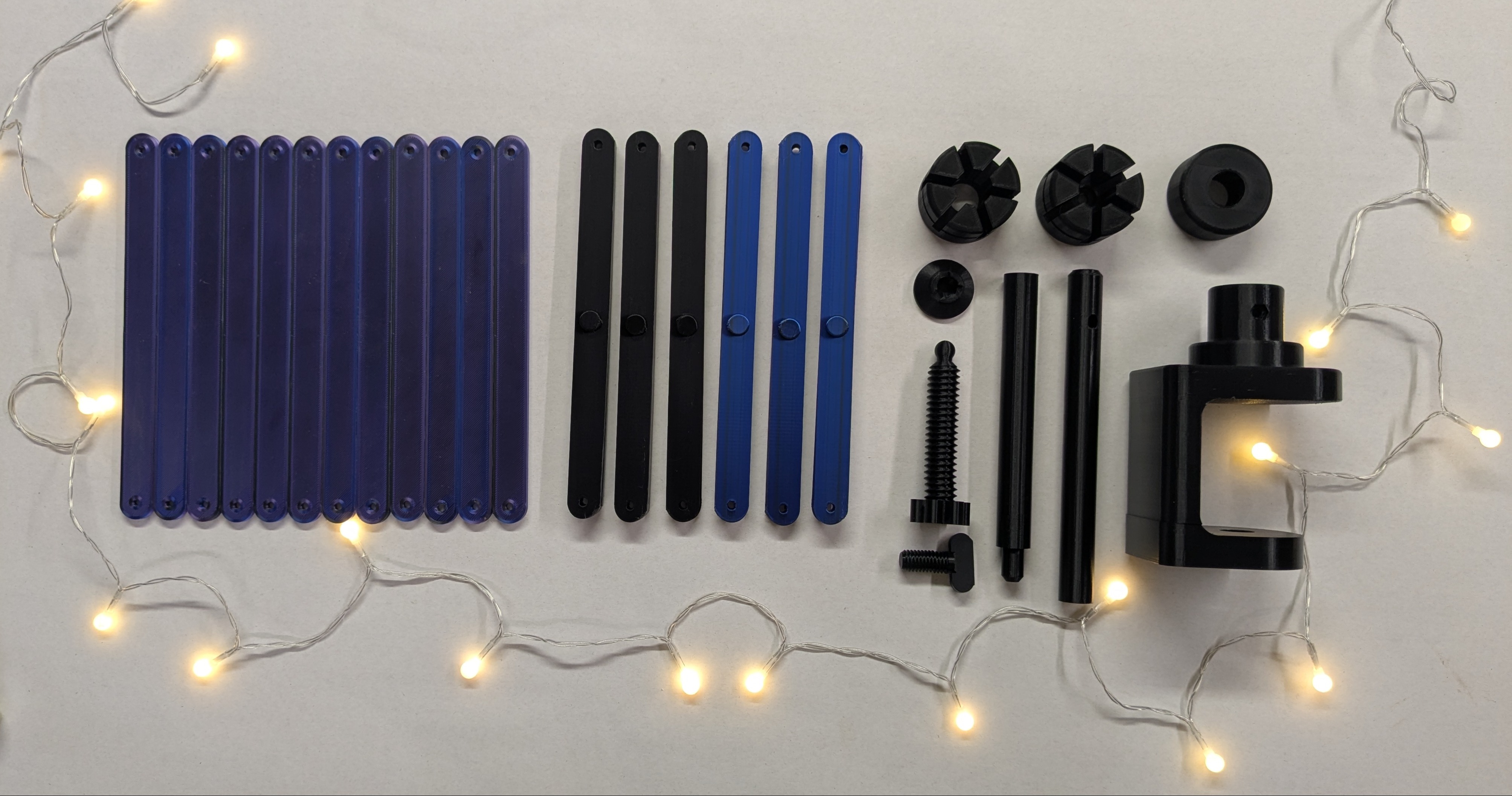

Bạn cần in các bộ phận sau:

• 12x Nan hoa (Spokes)
• 6x Nan hoa ghép nối (Joined Spokes)
• 1x Kẹp (Clamp)
• 1x Ốc vít kẹp (Clamp Screw)
• 1x Đầu ốc vít kẹp (Clamp Screw Head)
• 1x Thanh nối cái (Female Rod)
• 1x Thanh nối đực (Male Rod)
• 1x Vòng đệm có cánh - Dưới (Finned Collet - Bottom)
• 1x Vòng đệm có cánh - Trên (Finned Collet - Top)
• 1x Vòng đệm (Collet)
• 1x Ốc vít vòng đệm (Collet Screw)

Hướng dẫn in

Cài đặt

Giá trị

Chiều cao lớp cắt

0.1mm

Chu vi

3

Lớp điền

15%

Vật liệu hỗ trợ

Xem bên dưới

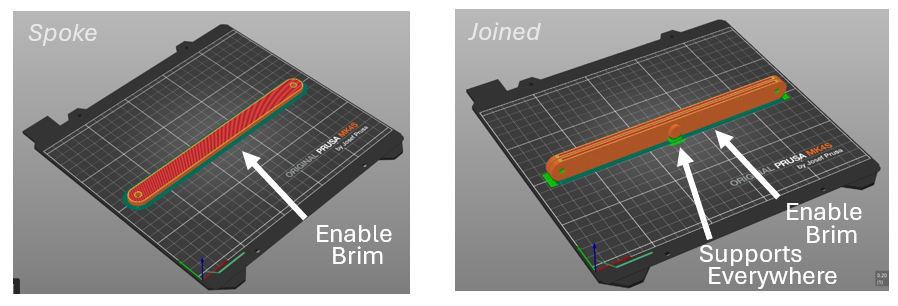

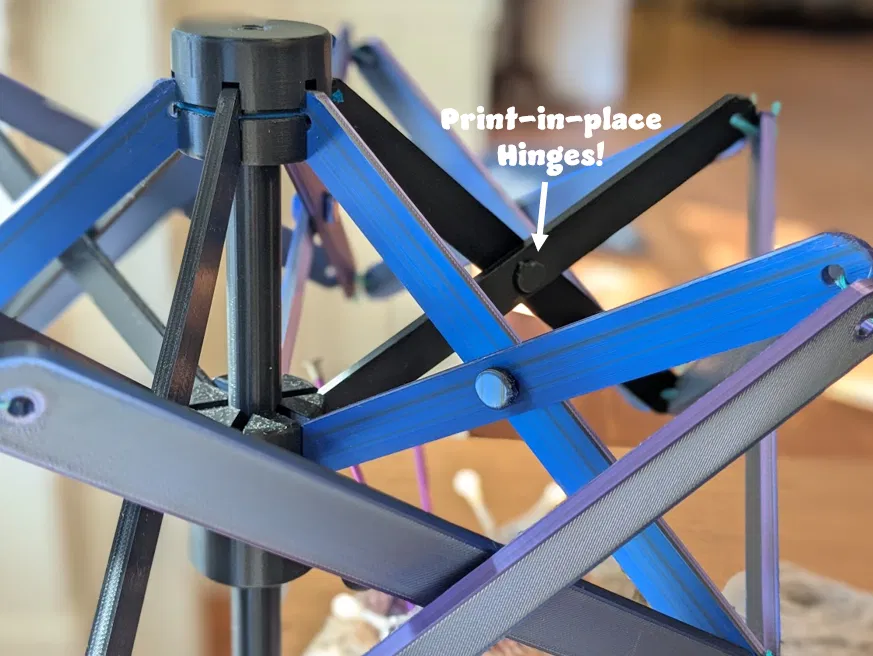

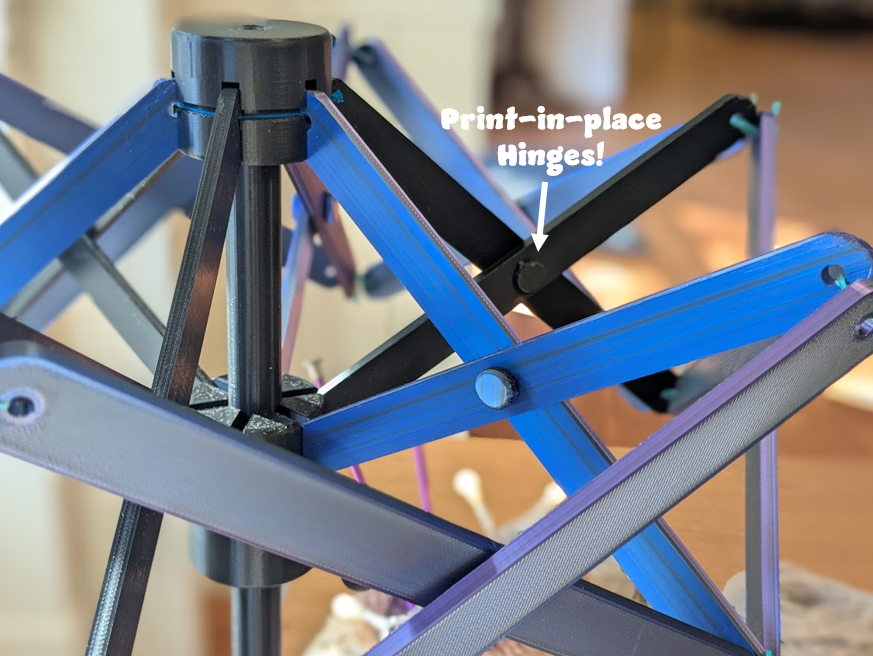

Nan hoa & Nan hoa ghép nối: Tôi khuyên bạn nên in Nan hoa trơn đặt phẳng trên bàn in với viền. Sau khi in, việc loại bỏ viền bằng dụng cụ làm sạch cạnh sẽ dễ dàng nhất. Với Nan hoa ghép nối, bạn cũng nên thêm viền và bật Hỗ trợ mọi nơi. Để có cạnh sạch hơn trên chốt bản lề, bạn có thể điều chỉnh 'Khoảng cách Z tiếp xúc trên cùng' và 'ngưỡng nhô ra'.

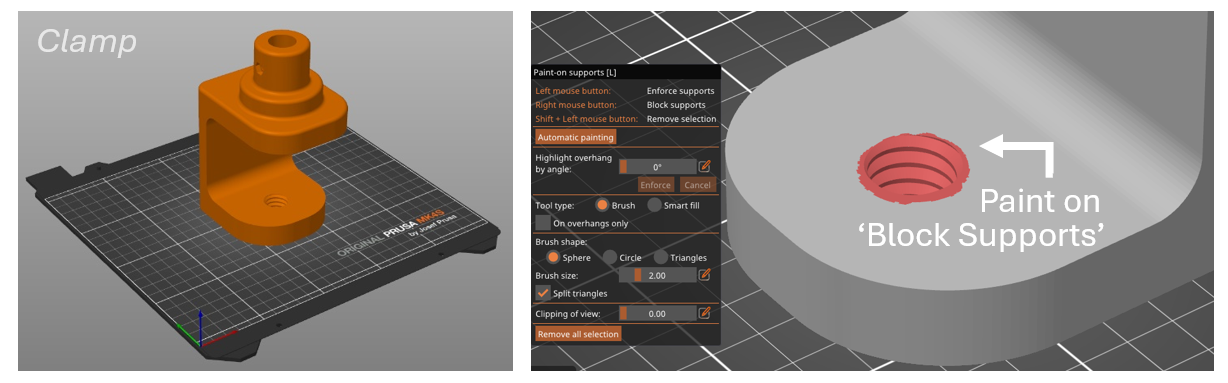

Kẹp: Để đảm bảo ren bên trong của kẹp được tốt nhất, hãy in chúng cùng mặt với ốc vít kẹp. Để dễ dàng loại bỏ vật liệu hỗ trợ, hãy bật hỗ trợ tùy chỉnh và chặn ren bên trong. Điều này sẽ cho phép bạn kéo vật liệu hỗ trợ ra cùng một lúc và vẫn hỗ trợ phần trên của kẹp.

Vòng đệm: Đối với vòng đệm, chúng ta sẽ phá vỡ các quy tắc về hướng ren & cắt lớp. Định hướng Vòng đệm phẳng trên bàn in và bật 'Hỗ trợ mọi nơi'. Bạn sẽ cần cẩn thận khi loại bỏ vật liệu hỗ trợ, vì rất dễ làm hỏng ren.

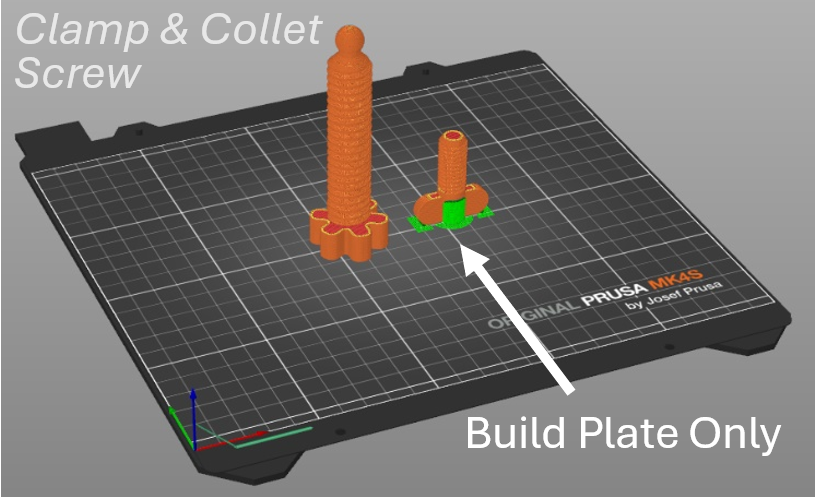

Ốc vít kẹp & Ốc vít vòng đệm: Do bước ren trên ốc vít, vật liệu hỗ trợ phải là 'Chỉ bàn in' trên các bộ phận.

Tất cả các bộ phận khác: Các thành phần còn lại có thể được in với 'Hỗ trợ mọi nơi' và không có hướng dẫn đặc biệt nào về vật liệu hỗ trợ. Các thành phần này bao gồm: thanh nối đực, thanh nối cái, vòng đệm có cánh - trên, vòng đệm có cánh - dưới và đầu ốc vít kẹp.

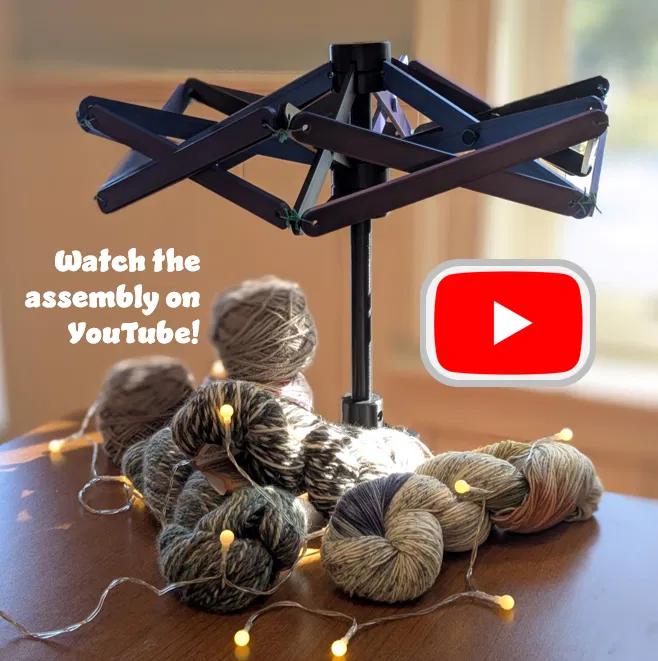

Hướng dẫn lắp ráp bằng video

Toàn bộ quá trình lắp ráp có thể xem trong video YouTube bên dưới:

Hướng dẫn lắp ráp bằng văn bản

Nếu bạn muốn phiên bản thân thiện với máy in của hướng dẫn lắp ráp, bạn có thể tìm thấy chúng trong phần tải xuống.

Lắp ráp phụ: Thanh nối

Dấu thời gian cho phần lắp ráp phụ này trong video YouTube là 0:43. Vật tư, công cụ & bộ phận bạn cần cho phần này là:

• Đai ốc M5 – Số lượng 1
• Thanh nối đực
• Thanh nối cái
• Keo siêu dính và dụng cụ bôi keo

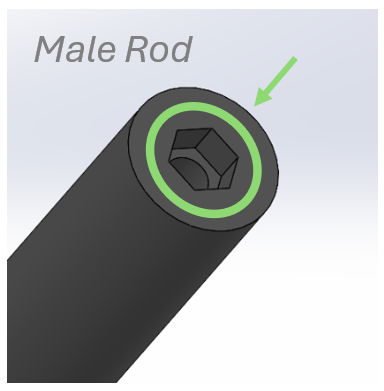

Bước 1. Xác định vị trí Thanh nối đực, nó có đường kính nhỏ hơn ở một đầu và phần khoét đai ốc lục giác ở đầu kia.

Bước 2. Ép một đai ốc M5 vào phần khoét đai ốc lục giác trên Thanh nối đực. Nếu bạn không thể ép bằng ngón tay, hãy ép đai ốc vào bàn.

Bước 3. Mở keo siêu dính và chuẩn bị dụng cụ bôi keo.

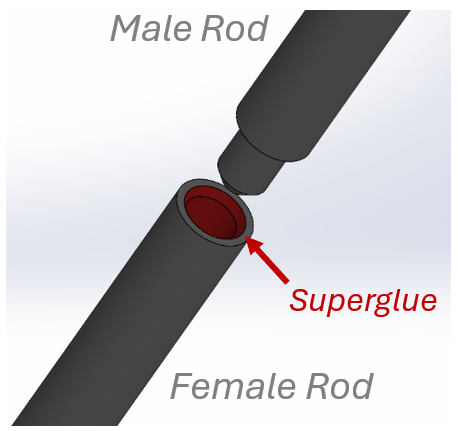

Bước 4. Xác định vị trí Thanh nối cái, sử dụng dụng cụ bôi keo phết một lớp keo siêu dính dày vào bên trong Thanh nối cái.

Bước 5. Xoay Thanh nối đực & Thanh nối cái để phân bố chất kết dính đều.

Bước 6. Để hai bộ phận sang một bên và để khô theo thời gian đóng rắn khuyến nghị.

Lắp ráp phụ: Kẹp

Dấu thời gian cho phần lắp ráp phụ này trong video YouTube là 1:35. Vật tư, công cụ & bộ phận bạn cần cho phần này là:

• Kẹp
• Ốc vít kẹp
• Đầu ốc vít kẹp
• Đai ốc M5 – Số lượng 1

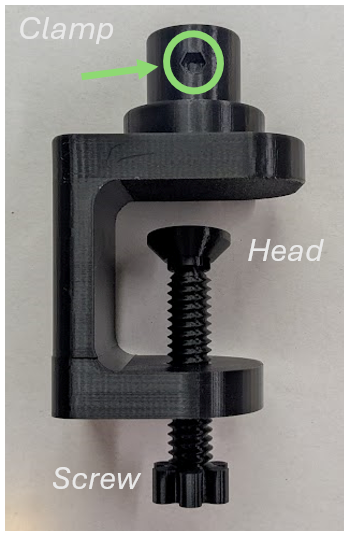

Bước 1. Xác định vị trí Kẹp & Ốc vít kẹp, vặn vào đế kẹp. Tiếp tục vặn ốc vít cho đến khi nó ở khoảng giữa.

Bước 2. Xác định vị trí Đầu ốc vít kẹp, ép đầu vào phần bi của Ốc vít kẹp.

Bước 3. Trên Kẹp, xác định vị trí phần khoét đai ốc lục giác và ép đai ốc M5 vào phần khoét.

Lắp ráp phụ: Nan hoa & Vòng đệm

Dấu thời gian cho phần lắp ráp phụ này trong video YouTube là 2:19. Vật tư, công cụ & bộ phận bạn cần cho phần này là:

• Vòng đệm có cánh - Trên
• Chỉ sáp
• Kéo
• Nan hoa ghép nối – Số lượng 6

Bước 1. Xác định vị trí Vòng đệm có cánh - Trên, bộ phận này có lỗ nhỏ hơn Vòng đệm có cánh - Dưới.

Bước 2. Dùng kéo cắt một đoạn chỉ sáp dài khoảng 10 inch.

Bước 3. Xác định vị trí một Nan hoa ghép nối, mở nan hoa ra và luồn chỉ sáp vào lỗ.

Bước 4. Căn chỉnh Nan hoa ghép nối & chỉ sáp vào rãnh ren trên Vòng đệm có cánh - Trên.

Bước 5. Lặp lại Bước 3 & 4 cho đến khi tất cả Nan hoa ghép nối đều nằm quanh Vòng đệm có cánh - Trên.

Bước 6. Buộc chỉ sáp ba lần thật chặt. Luồn chỉ vào một trong các cánh có thể giúp tăng độ căng.

Bước 7. Cắt chỉ sáp, để lại đuôi 0.5 inch.

Lắp ráp cuối cùng

Dấu thời gian cho phần lắp ráp phụ này trong video YouTube là 3:51. Vật tư, công cụ & các bộ phận lắp ráp phụ bạn cần cho phần này là:

• Lắp ráp phụ Thanh nối
• Lắp ráp phụ Kẹp
• Lắp ráp phụ Nan hoa & Vòng đệm
• Ốc vít M5x40 – Số lượng 1
• Ốc vít M5x20 – Số lượng 1
• Vòng đệm M5 – Số lượng 2
• Cờ lê lục giác M5
• Vòng đệm
• Ốc vít vòng đệm
• Nan hoa – Số lượng 12
• Chỉ sáp
• Kéo

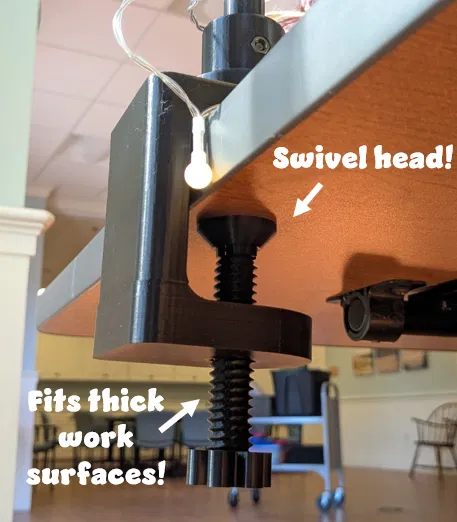

Bước 1. Xác định vị trí Lắp ráp phụ Thanh nối & Kẹp. Vặn chặt Kẹp xuống bề mặt làm việc của bạn. Căn chỉnh phần khoét khe của Thanh nối với phần khoét lỗ của Kẹp.

Bước 2. Xác định vị trí Ốc vít M5x40 của bạn và vặn nó qua các phần khoét. Sử dụng Cờ lê lục giác M5 để siết chặt Ốc vít.

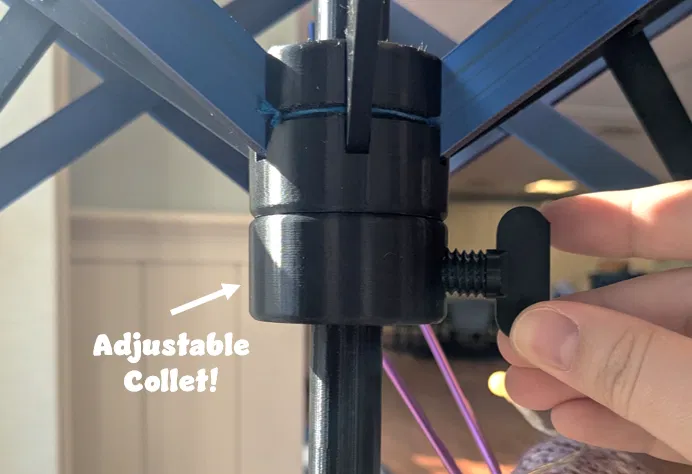

Bước 3. Xác định vị trí Vòng đệm và Ốc vít vòng đệm. Trượt Vòng đệm lên Thanh nối phụ, sử dụng ốc vít để giữ Vòng đệm ở độ cao mong muốn.

Bước 4. Xác định vị trí Vòng đệm có cánh - Dưới, trượt nó lên Thanh nối phụ. Đảm bảo bạn định hướng các cánh hướng lên trên.

Bước 5. Xác định vị trí Ốc vít M5x20, cả hai Vòng đệm M5, và Lắp ráp phụ Nan hoa & Vòng đệm.

Bước 6. Đặt một Vòng đệm lên trên đai ốc M5 của Thanh nối phụ. Đặt Vòng đệm trên cùng lên trên.

Bước 7. Đặt một Vòng đệm M5 vào phần khoét trên cùng của Vòng đệm có cánh. Sau đó, lắp Ốc vít M5x20 và sử dụng Cờ lê lục giác để siết chặt. Siết chặt cho đến khi bạn cảm thấy ma sát, sau đó lùi lại 1/4 vòng.

Bước 8. Cắt một đoạn chỉ sáp dài 10 inch.

Bước 9. Căn chỉnh các nan hoa phía trên với các rãnh tương ứng trên các nan hoa ghép nối. Bắt đầu luồn chỉ sáp qua lỗ Nan hoa ghép nối, đẩy nan hoa vào khe hở và luồn chỉ vào bên trong rãnh ren của vòng đệm.

Bước 10. Buộc chỉ sáp ba lần thật chặt. Luồn chỉ vào một trong các cánh có thể giúp tăng độ căng.

Bước 11. Cắt chỉ sáp, để lại đuôi 0.5 inch.

Bước 12. Mở rộng Nan hoa ghép nối bằng Vòng đệm, điều này sẽ giúp các bước tiếp theo dễ dàng hơn.

Bước 13. Cắt 24 đoạn chỉ sáp dài 4 inch cho các bước tiếp theo.

Bước 14. Lấy một Nan hoa, 2 đoạn chỉ sáp, bắt đầu buộc Nan hoa vào lỗ Nan hoa ghép nối phía trên. Buộc ba lần để đảm bảo nó không bị bung ra. Buộc phía bên kia của Nan hoa theo đường chéo vào Nan hoa ghép nối liền kề.

Bước 15. Lặp lại Bước 14 với Nan hoa tiếp theo của bạn để tạo thành hình chữ X giữa hai Nan hoa ghép nối.

Bước 16. Lặp lại Bước 14 & 15 cho đến khi bạn sử dụng hết Nan hoa còn lại.

Bước 17. Cắt chỉ sáp, để lại ít nhất 0.5 inch đuôi, nếu bạn cắt quá ngắn, chúng sẽ bị bung ra.

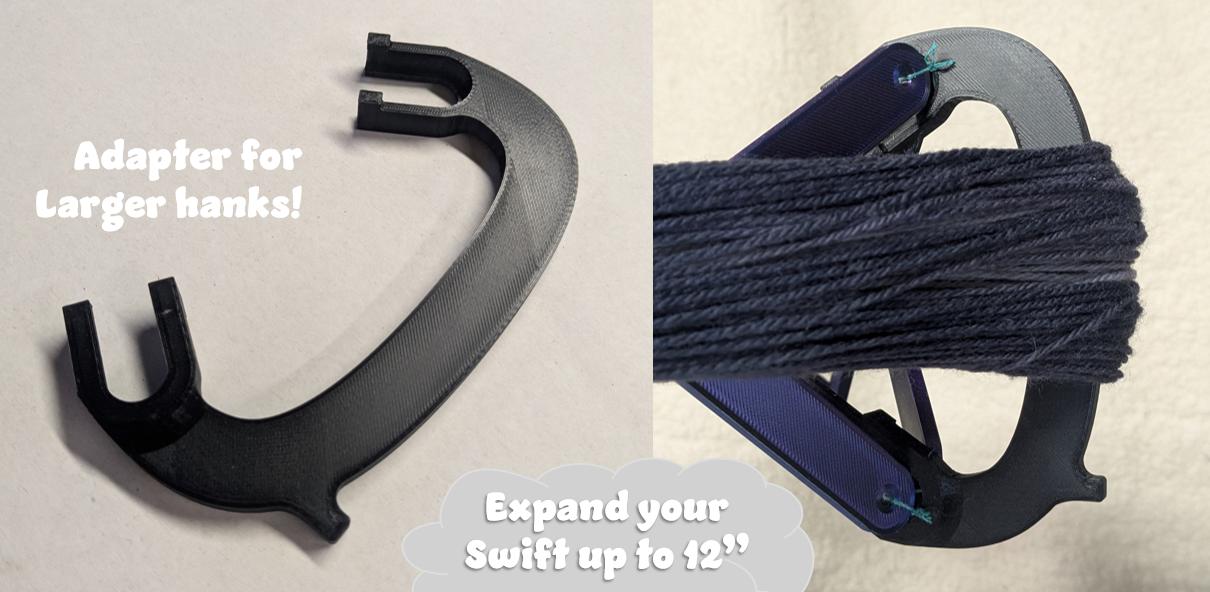

Bộ chuyển đổi

Yarn swift trong thiết kế ban đầu có chu vi nhỏ hơn hầu hết các cuộn sợi DK và worsted, điều này là do kích thước bàn in của máy in 3D. Trong trường hợp của tôi, tôi đã thiết kế dựa trên khu vực in của MK4. Do đó, tôi đã thêm các bộ chuyển đổi này để tăng chu vi của swift của bạn. Tôi khuyên bạn nên in 3 bộ chuyển đổi để bắt đầu!

Hướng dẫn

Đặt các bộ chuyển đổi của bạn với hỗ trợ mọi nơi và có viền. Bạn có thể dễ dàng đặt ba bộ trên một bàn in MK4.

Loại bỏ vật liệu hỗ trợ, mở rộng swift của bạn, và trượt bộ chuyển đổi với núm lồi hướng về phía bàn lên các nan hoa ghép nối! Tiếp tục cho đến khi cuộn sợi của bạn được mở rộng hoàn toàn và bắt đầu quấn.

Bạn đã hoàn thành!

Bất kỳ sự cố nào bạn gặp phải khi in nên được giải quyết bằng cách khắc phục sự cố cơ bản bằng cách sử dụng Trang web Prusa. Bất kỳ vấn đề nào gặp phải với việc lắp ráp nên được để lại trong phần Makes & Comments.
