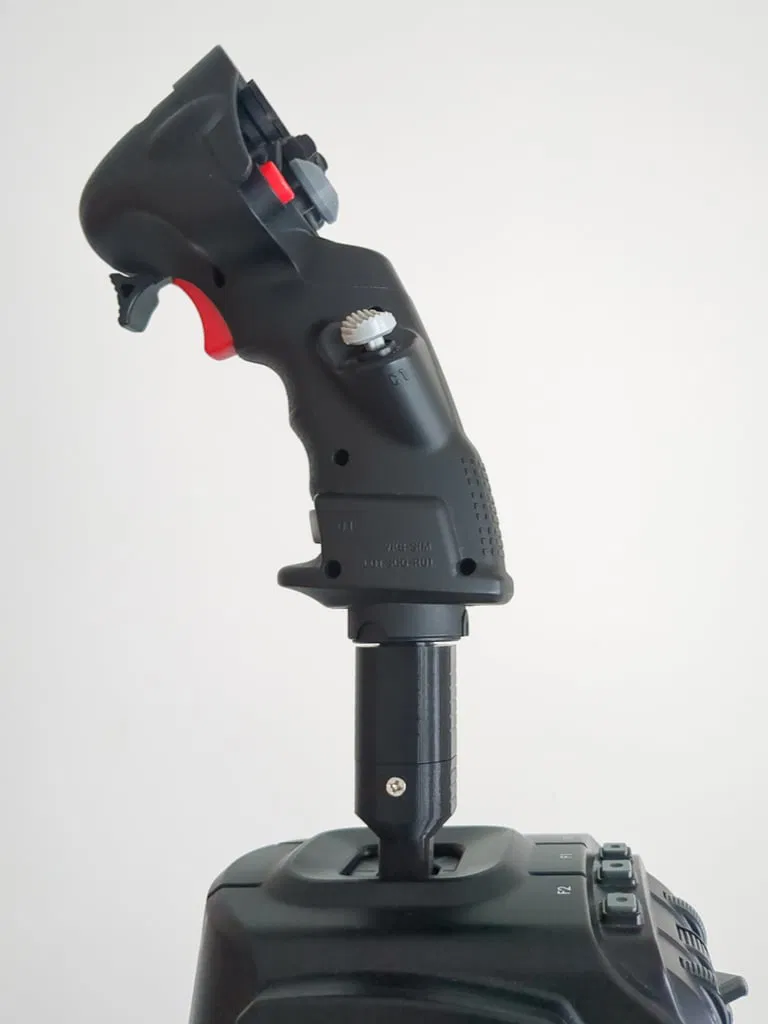

Extension 5cm cho VKB Gladiator NXT (giữ twist axis)

Đây là một extension 5cm cho joystick VKB Gladiator, vẫn giữ được chức năng twist axis. Sau vài lần chỉnh sửa và bay thử vài tiếng, mình thấy ổn nên chia sẻ.

Trước khi bắt đầu... MOD NÀY CÓ THỂ LÀM HƯ JOYSTICK CỦA BẠN. MÌNH ĐÃ CẢNH BÁO!

Hướng dẫn:

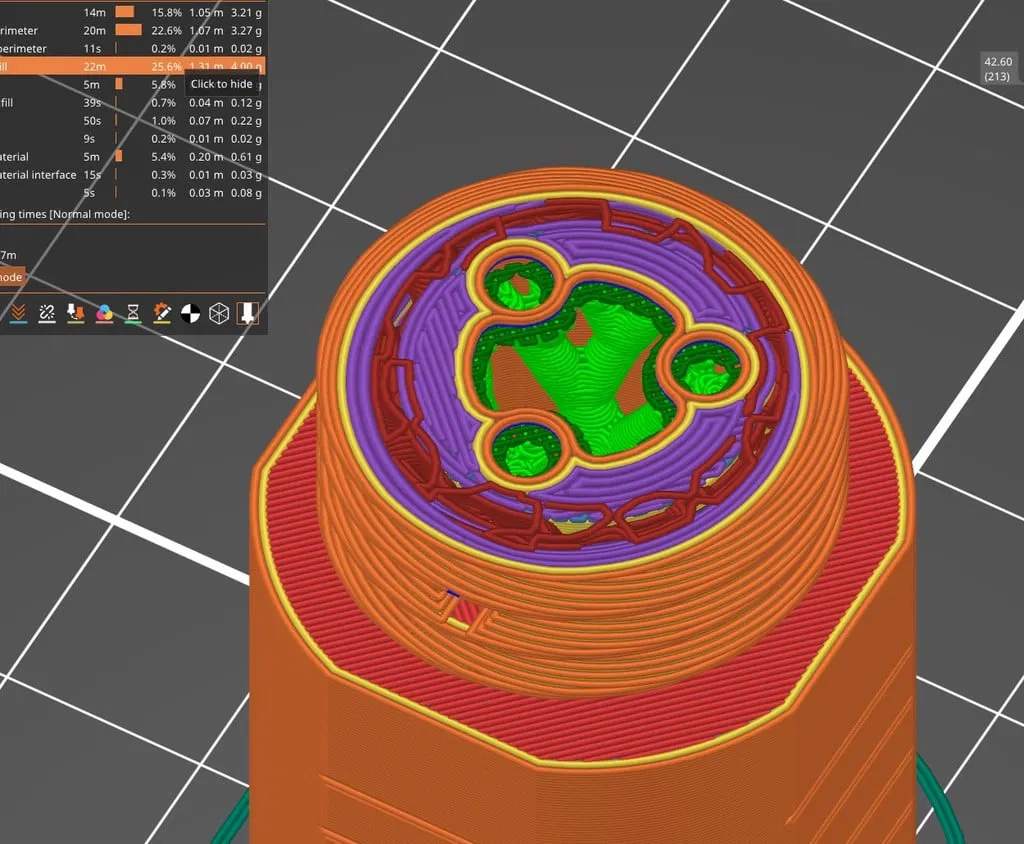

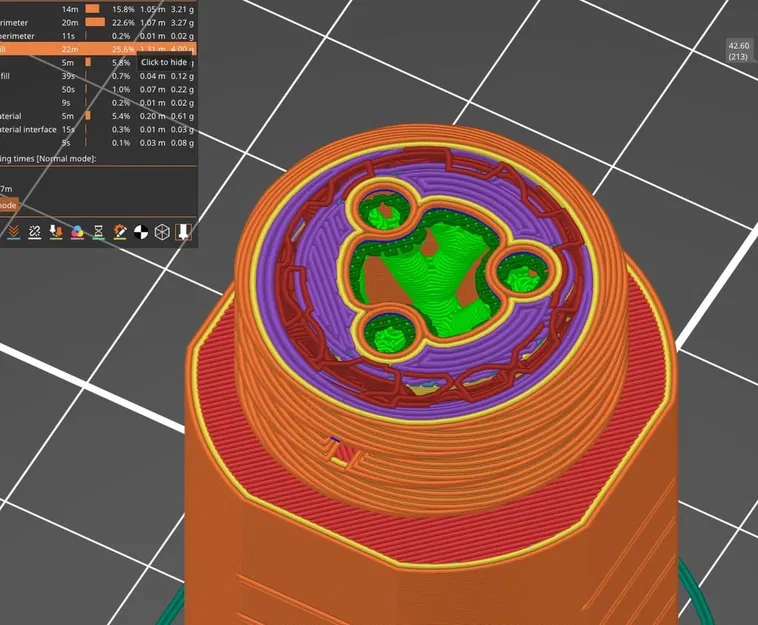

• in phần p1 với organic support (xem hình), p2 có thể in không cần support

• gỡ support và làm sạch mọi phần dư (quan trọng! trục joystick cần chạm tới đáy nơi có các con ốc)

• mở phần đế joystick, rút dây và tháo cần (stick)

• bôi chút lubricant lên trục của Gladiator (đừng cười, làm đi! sẽ đỡ mệt lắm ;)

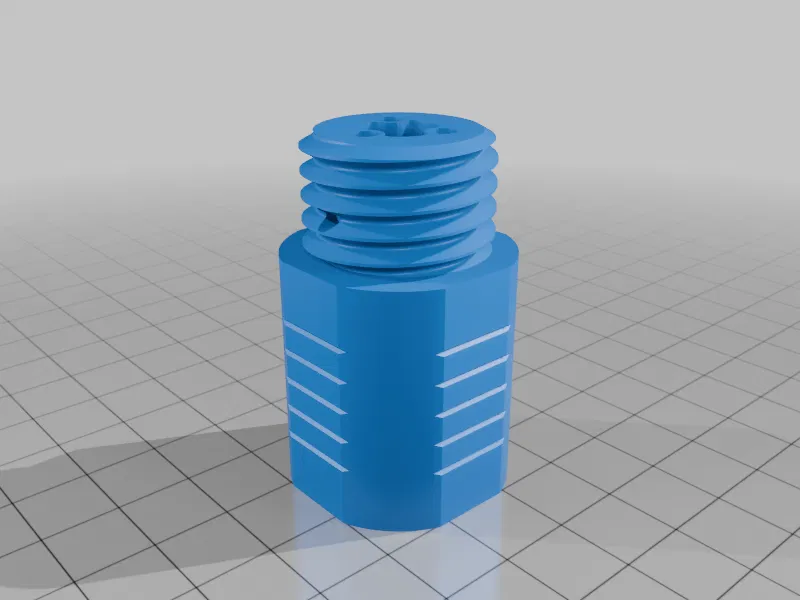

• trên p1 tìm mặt có 2 hốc tròn và 5 rãnh cắt nhìn như robot buồn : | | | | |

• canh đúng chiều với mặt tương ứng trên stick rồi lắp vào (fit khá khít, nhưng không nên cần dùng lực quá mạnh)

• dùng ốc zin để siết cố định p1

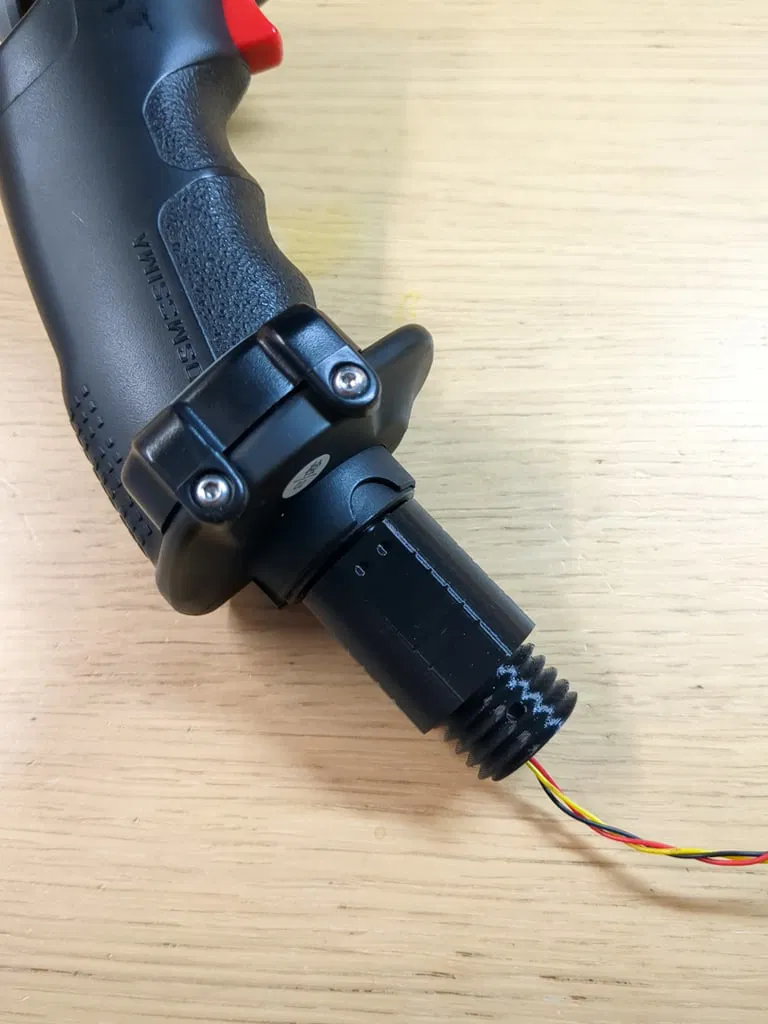

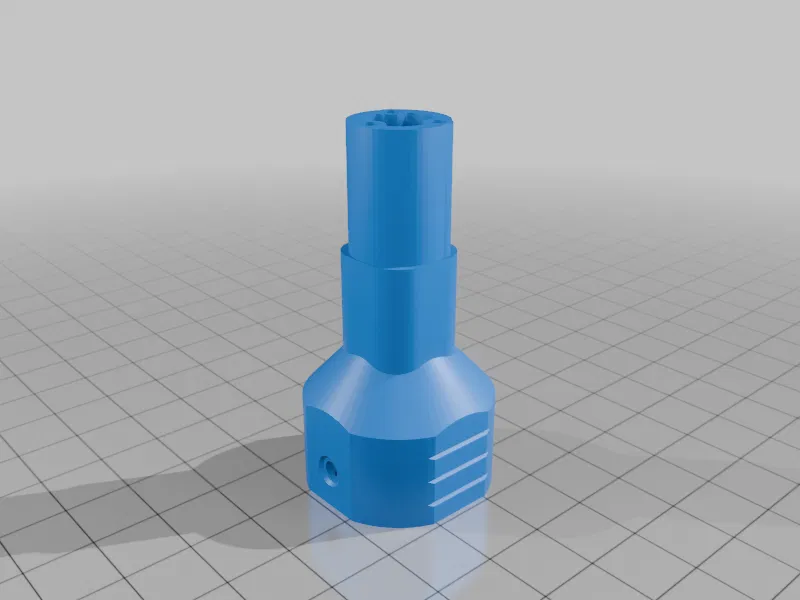

• lắp p2 vào và canh thẳng với p1

• trên p2 có hai lỗ để khóa vào p1, hai lỗ này xuyên suốt và thẳng hàng với lỗ của p1

• dùng vít M2.5 để khóa p2 (M3 cũng được, một con là đủ, hai con cho chắc hơn)

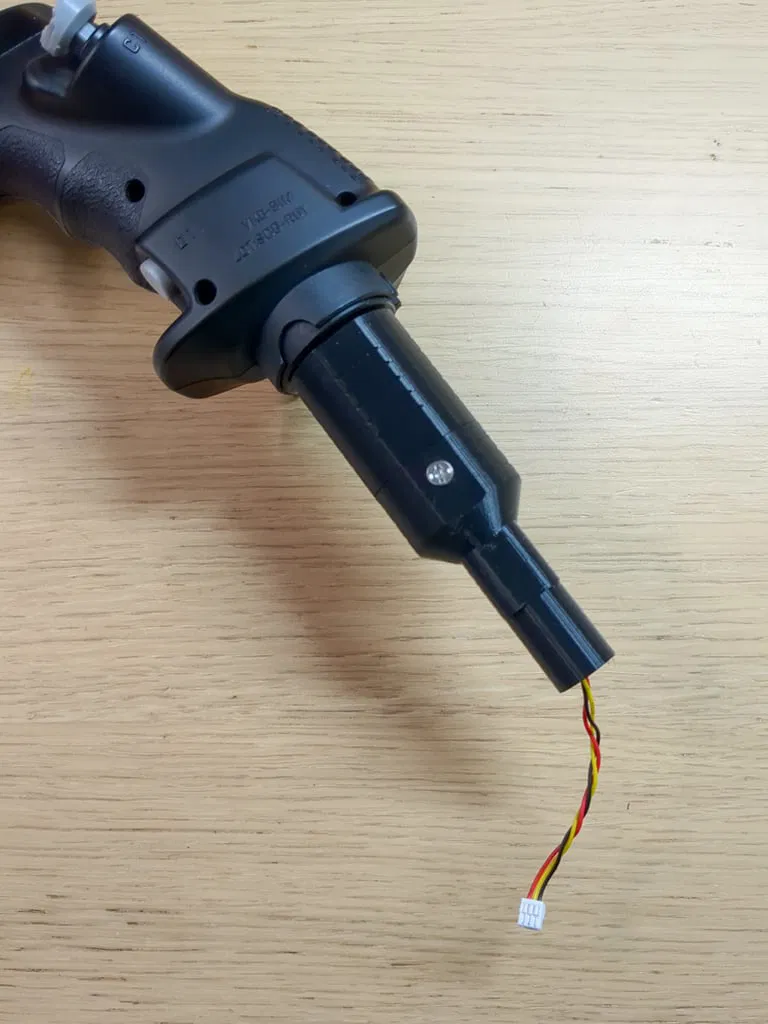

Giờ bạn sẽ có extension gắn trên joystick, dây cáp thò ra ngoài và sẵn sàng gắn vào gimbal trong phần đế.

• bôi lubricant lên trục của extension cẩn thận! đưa extension vào phần đế và gimbal – gimbal khá “mong manh” và độ khít cao

• kiểm tra extension đã vào hết hành trình chưa; nếu chưa thì đừng cố ép, rút ra, dùng giấy nhám chỉnh lại extension rồi thử lại.

• dùng 3 vít M2.5 để siết extension vào gimbal.

• cắm lại dây

Chiều dài dây zin là đủ, nhưng mình có bọc thêm ống sleeve bảo vệ để tránh mòn (có thể hơi dư).

Về setting in: các phần cần vừa chắc vừa chính xác. Mình dùng PETG, 3 walls và tăng nhiệt thêm 5°C so với cấu hình mặc định.

Mình lấy hình dạng trục gốc từ LucaMK1612. Cảm ơn bạn đã cung cấp file STEP! Mình cũng thêm một file để bạn tiện mod.
