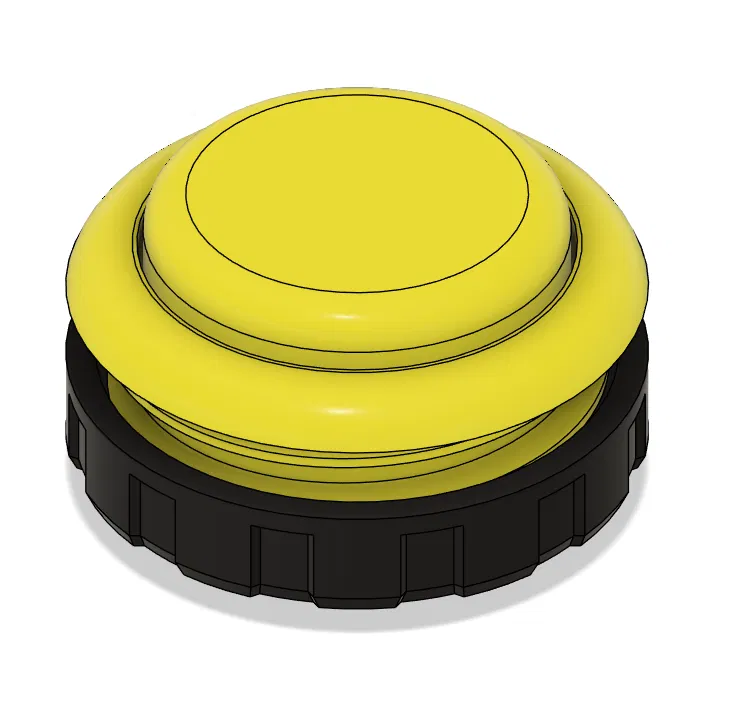

Nút Arcade Kailh Choc (v1) 30mm (Kailh Choc Arcade Button 30mm)

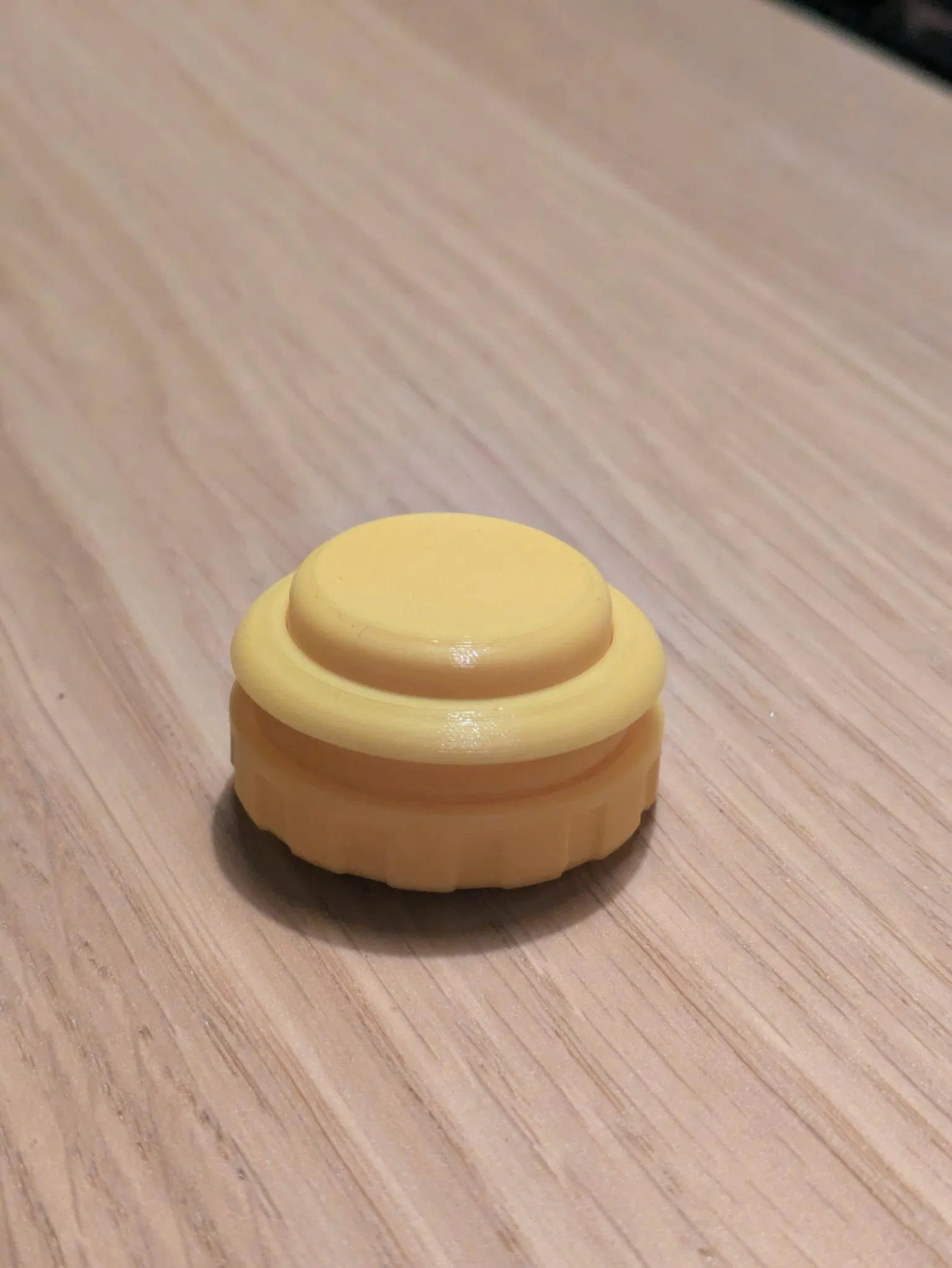

Đây là cái chuông cửa của mình dùng đúng mẫu Kailh Choc Arcade Button này. Model phần vỏ chuông cửa sẽ sớm lên!

Lấy cảm hứng từ model của isycat, mình bắt tay làm phiên bản cho switch Kailh Choc (v1) vì nó cho ra nút thấp (low-profile) hơn.

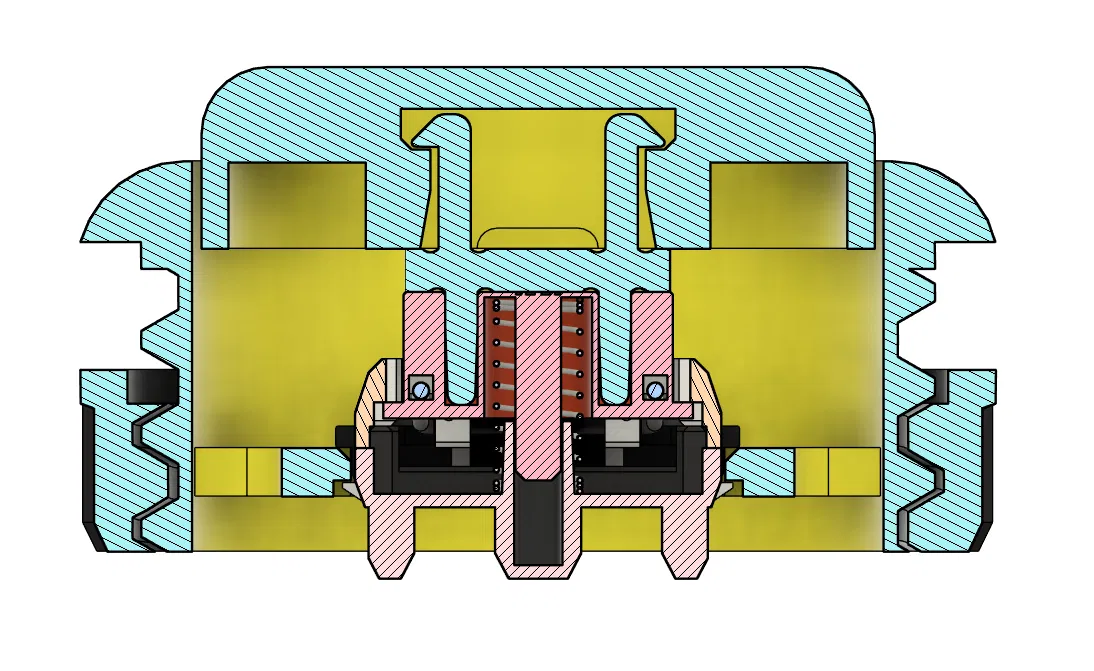

• Cao 19mm tính từ trên xuống dưới, đúng chuẩn low profile

• Dùng được với độ dày plate từ 1–6mm

• Dễ tháo lắp nhờ thiết kế vặn ren (screw-on)

• Hai lỗ ở đáy giúp nạy/đẩy nắp (cap) ra bằng một cây lục giác nhỏ (allen wrench)

• Thiết kế cho in FDM!

In như thế nào?

Mình khuyên in phần base lật ngược, dùng organic supports; dùng support enforcer hơi nhỏ hơn phần lòng trong của base để gỡ support cho dễ.

In phần adapter nằm phẳng để các ngàm (clips) và chốt (pins) không bị gãy khi lắp.

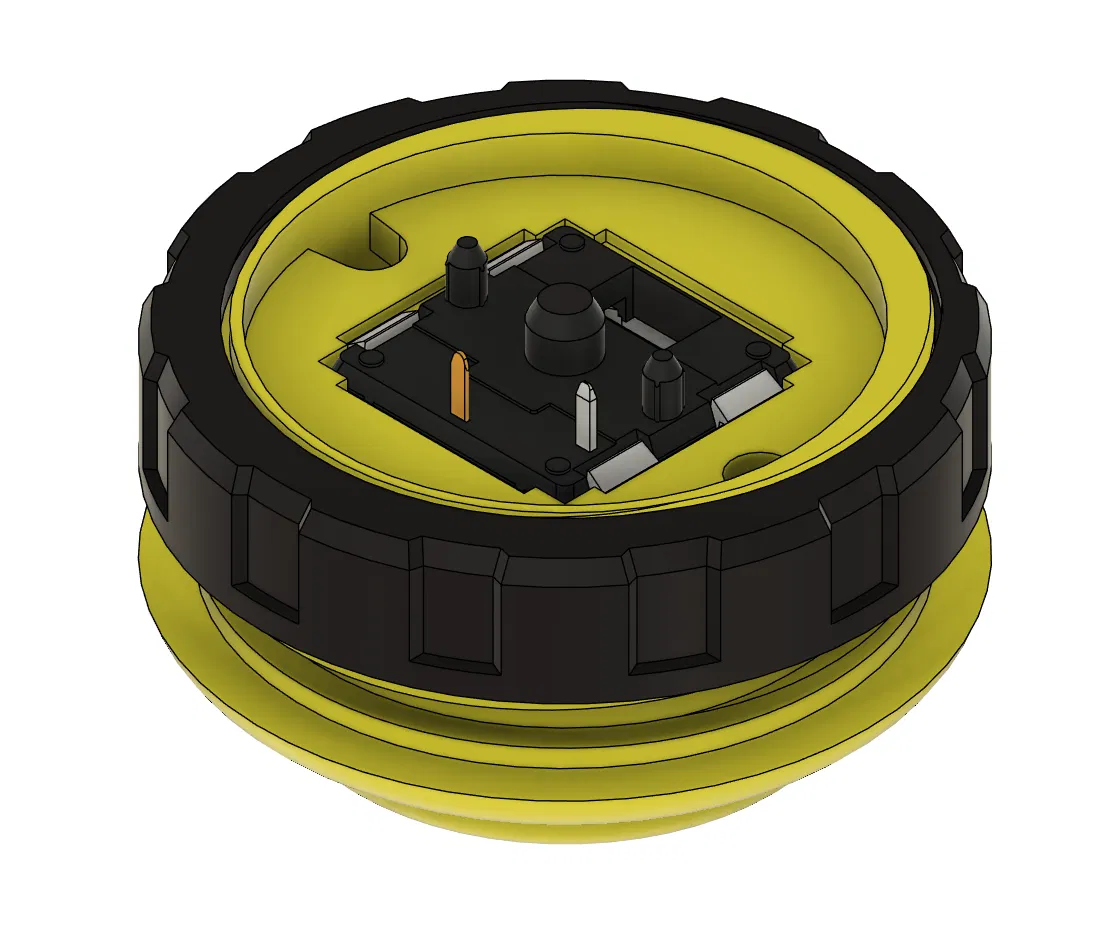

Switch chỉ cần bấm là vào (clip in), nhưng nếu không vào thì làm cẩn thận và dùng thêm chút lực. Có thể sẽ rất khít.

Mình in trên Prusa MINI với nozzle 0.25mm bằng PLA. Model chuông cửa cũng sẽ sớm đăng!

Cảm ơn...

isycat vì model thiết kế cho switch kiểu MX, truyền cảm hứng để mình làm bản cho Kailh Choc.

koktoh trên GitHub vì các model chi tiết của keyswitch, giúp việc thiết kế dễ hơn rất nhiều.
