Weather Vane 2 (Cánh gió đứng)
Mẫu Weather Vane 2 dạng cánh gió đứng, in bằng PETG. Cần vít M8x100, ê-cu khóa M8 và 4 vòng bi 608ZZ. Hướng dẫn orientation, support, in full infill 0,2 mm; lắp ráp hoàn toàn bằng vít, không dùng keo.
Mô tả
Weather Vane 2.

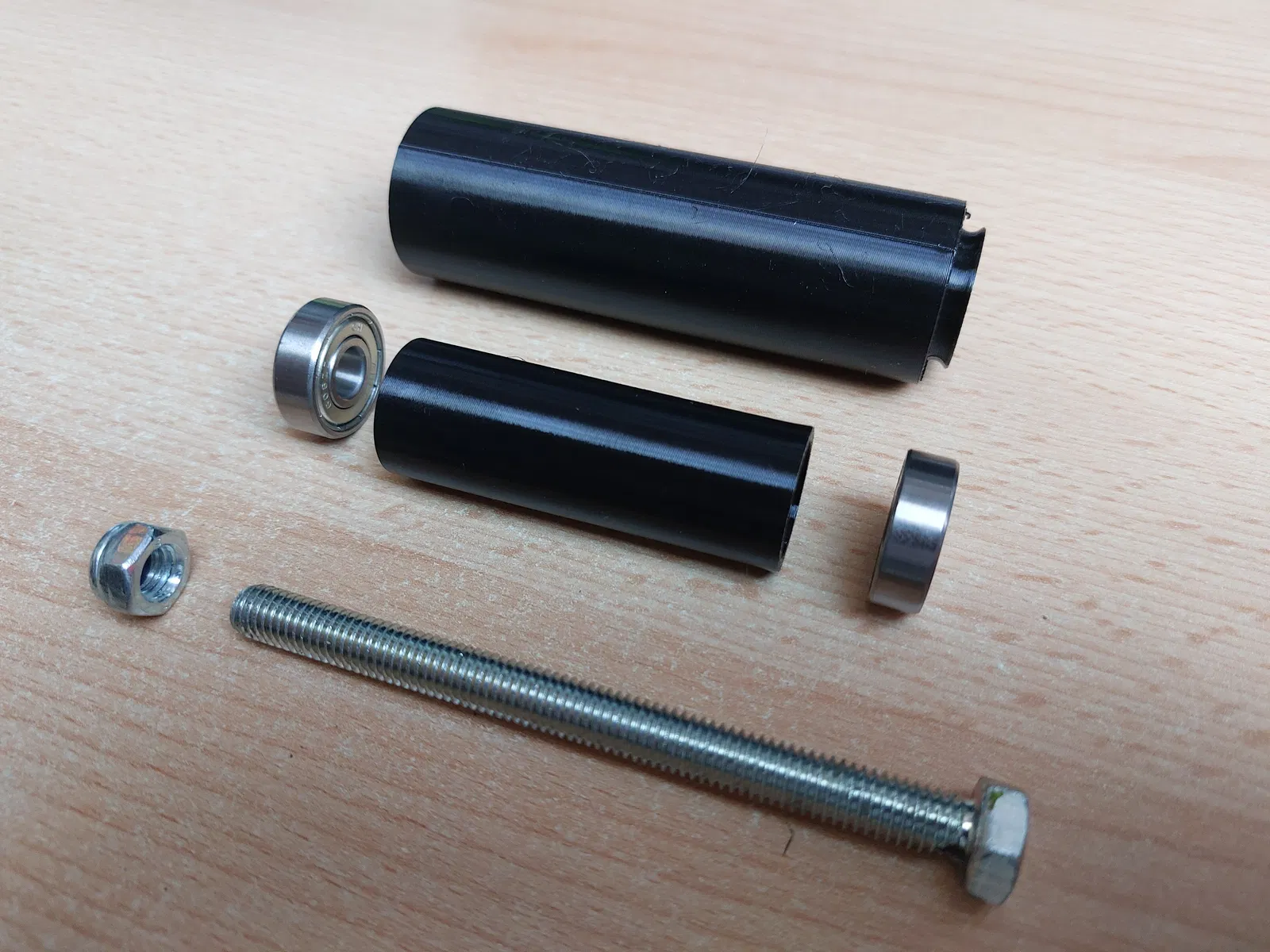

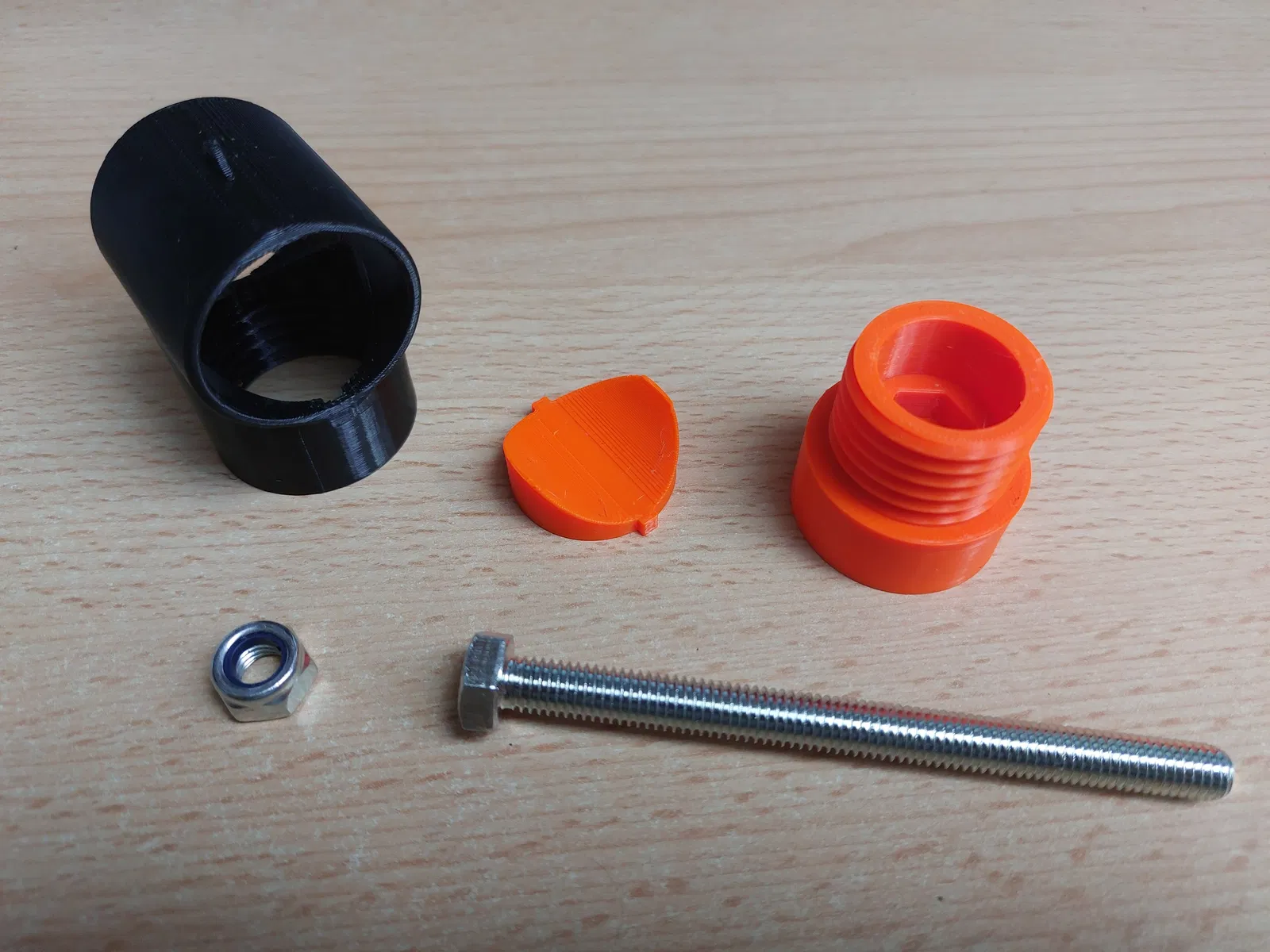

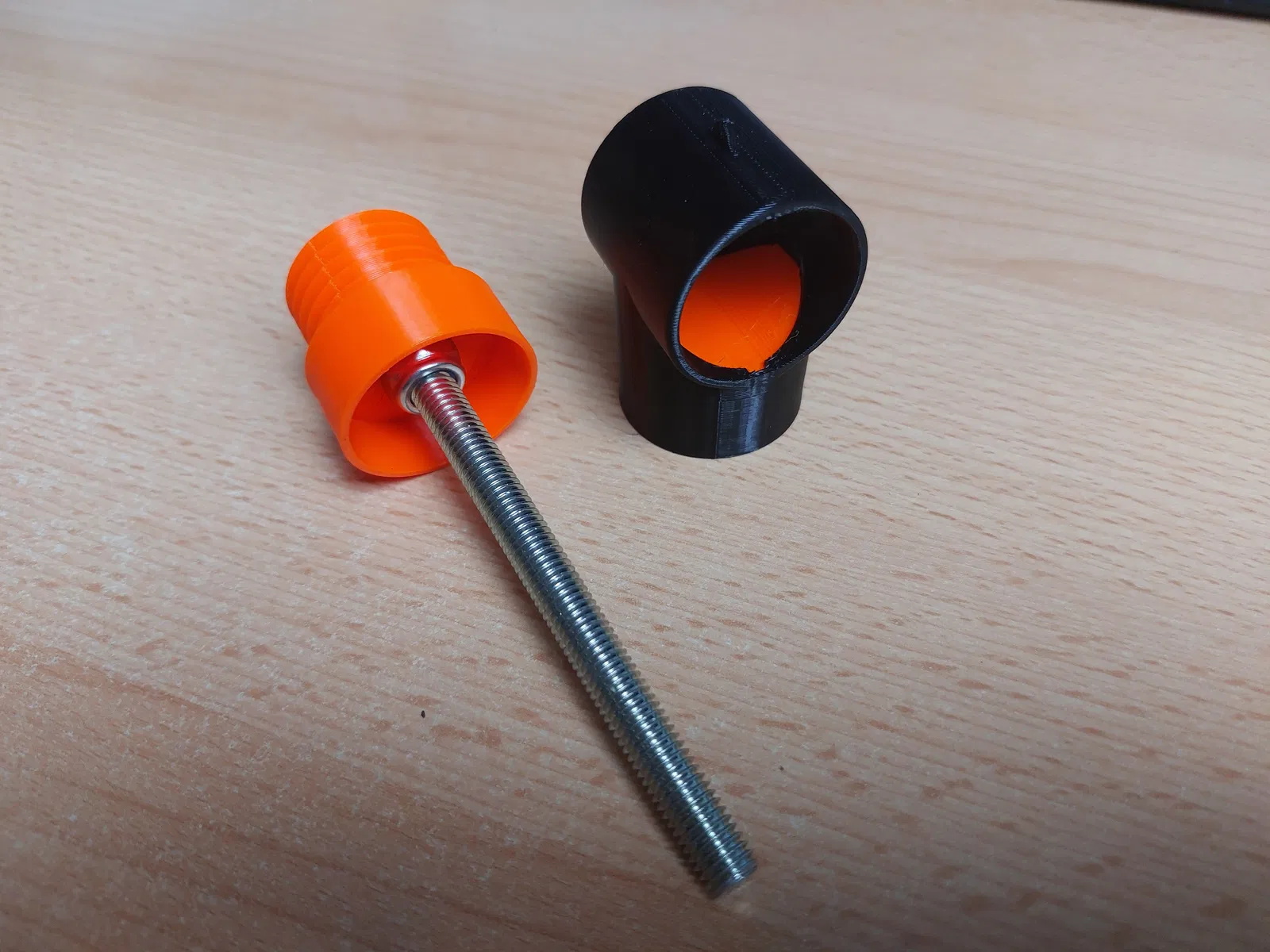

In bằng PETG. Cần 2x vít M8x100, 3x ê-cu khóa M8 và 4x vòng bi 608ZZ (ABEC cho in line – mua ở tiệm đồ thể thao).

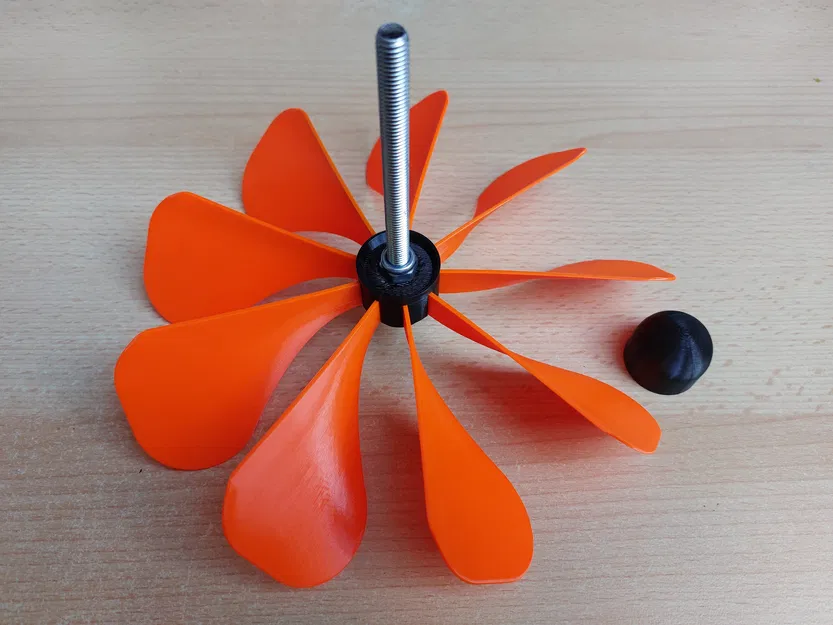

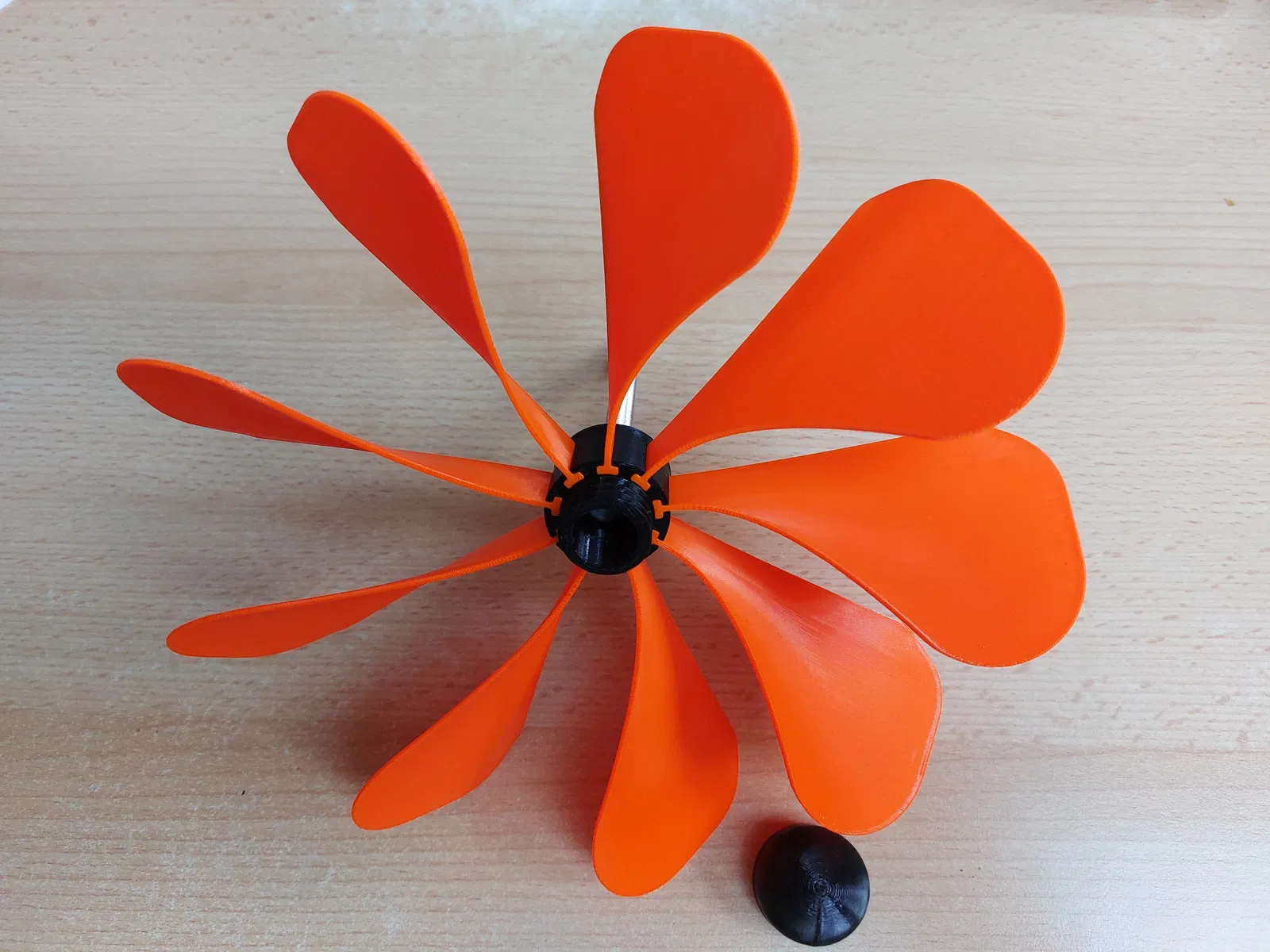

Tất cả chi tiết in full infill (tốt hơn cho điểm trọng lực) với 3 perimeters và lớp 0,2 mm. Part 1 đặt hướng mặt có lỗ/vị trí vít quay lên, chỉ support trên build plate. Part 2 đặt thẳng đứng, không support. Part 3 đặt hướng mặt có lỗ/vị trí vít quay lên, chỉ support trên build plate. Part 4 không support, in 9 cái. Part 5 và 6 đặt hướng mặt có lỗ/vị trí vít quay xuống, dựng đứng, chỉ support trên build plate. Part 7 và 8 không support. Part 9 đặt hướng mặt có lỗ/vị trí vít quay xuống, dựng đứng, support toàn bộ. Part 10 không support. Part 11 và 12 đặt thẳng đứng, không support. Part 13 đặt hướng mặt có lỗ/vị trí vít quay lên, chỉ support trên build plate. Part 14 đặt thẳng đứng, không support.

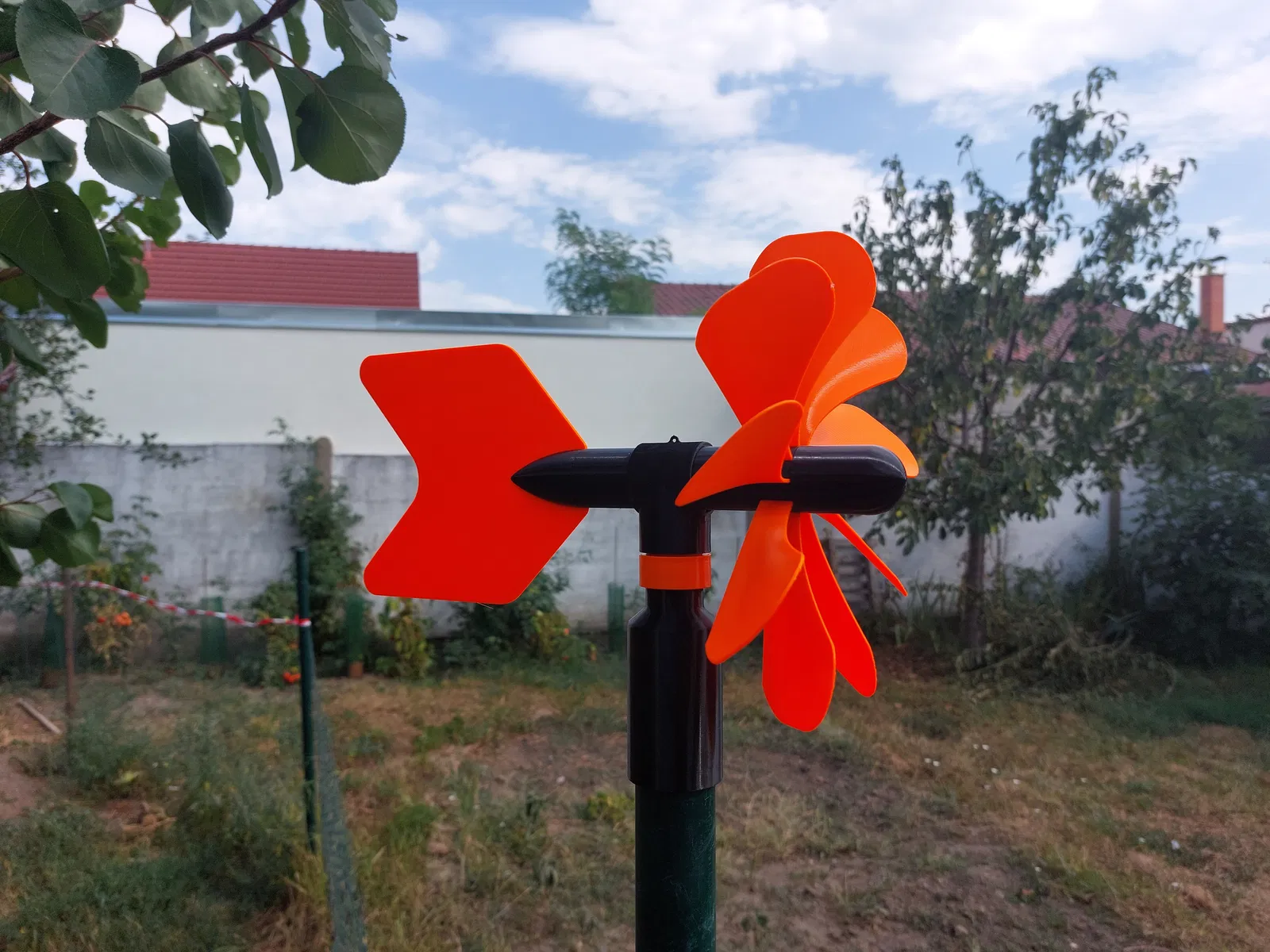

Part 11 dùng để gắn lên ống 39 mm, part 11B dùng để gắn lên ống 48 mm, part 11C dùng để gắn lên tường.

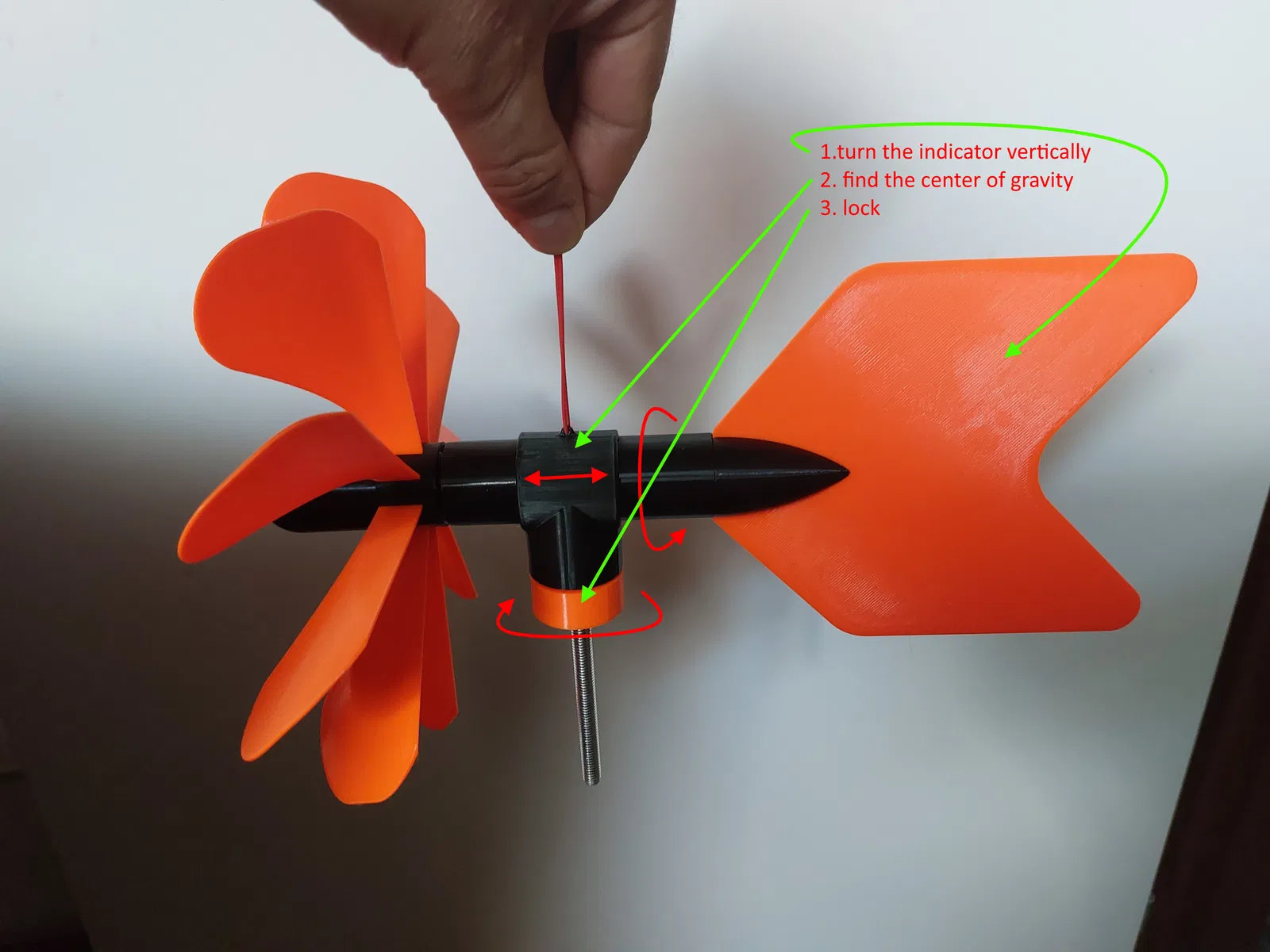

Part 14B là mũi nhọn ngắn hơn, nhưng cái dài hơn sẽ tốt hơn cho điểm trọng lực.
Nên bôi trơn vít và vòng bi.
Tất cả chi tiết được bắt vít với nhau và có thể thay thế hoàn toàn. Không dùng keo.
Chúc in vui.
