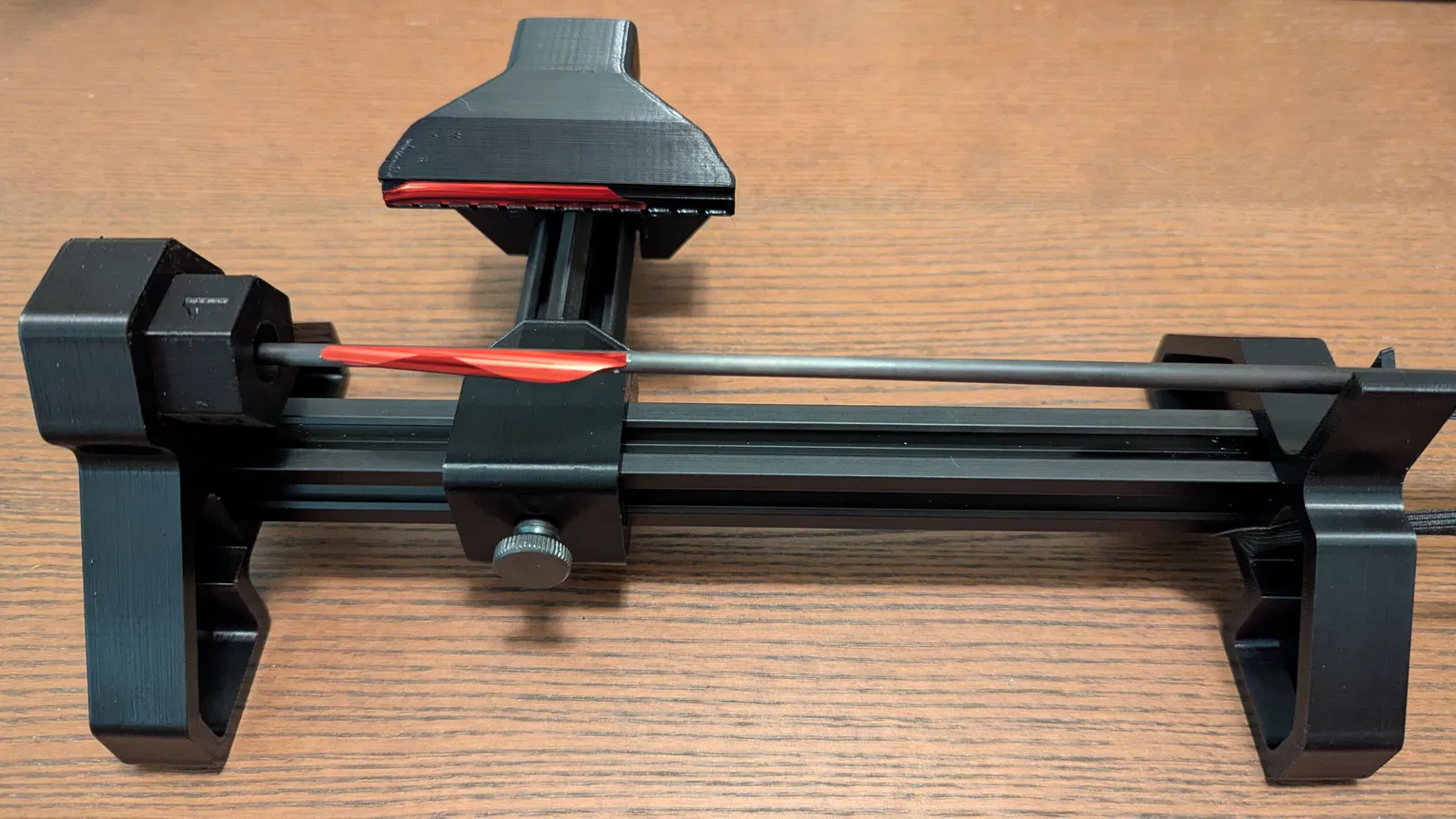

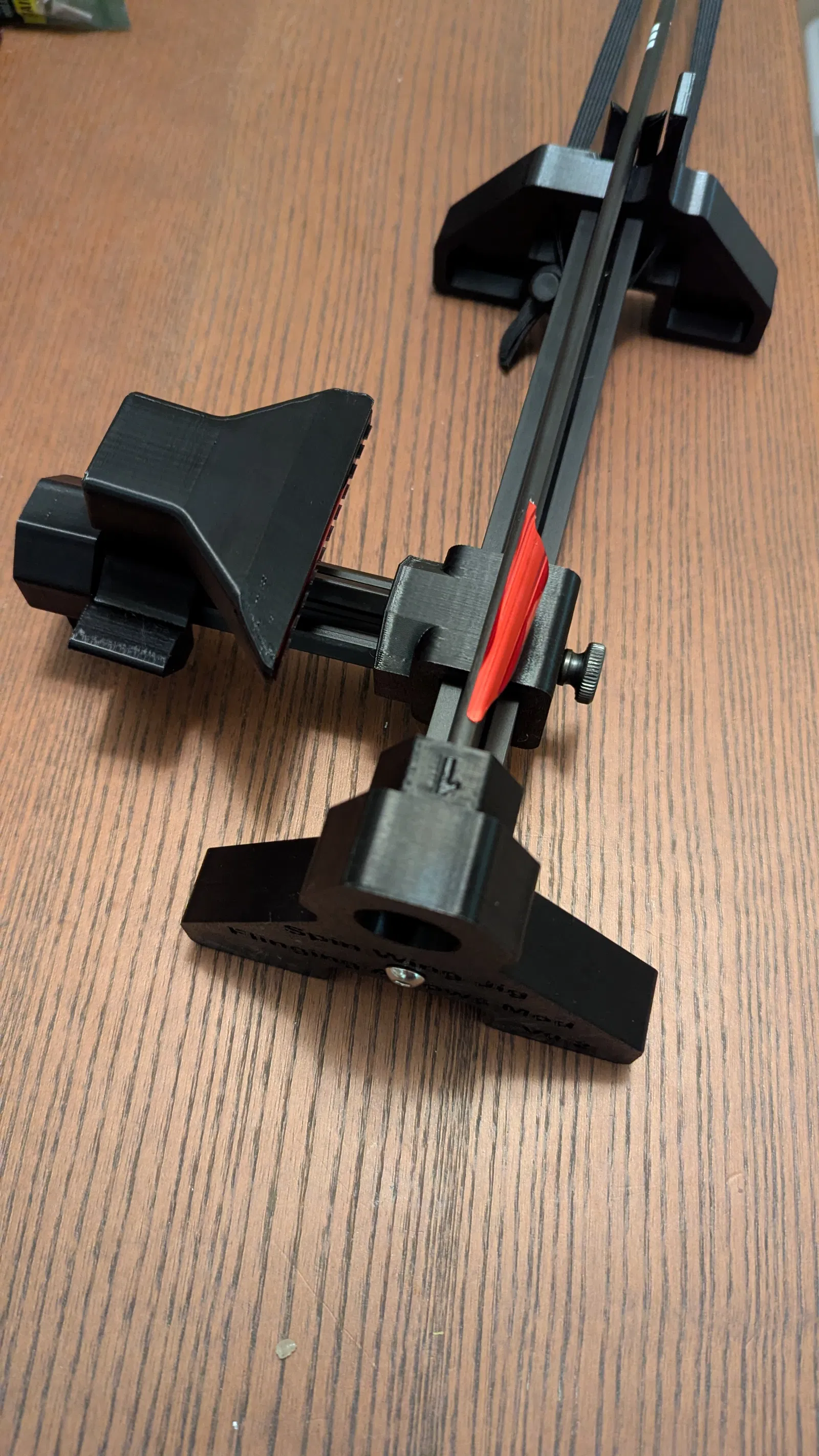

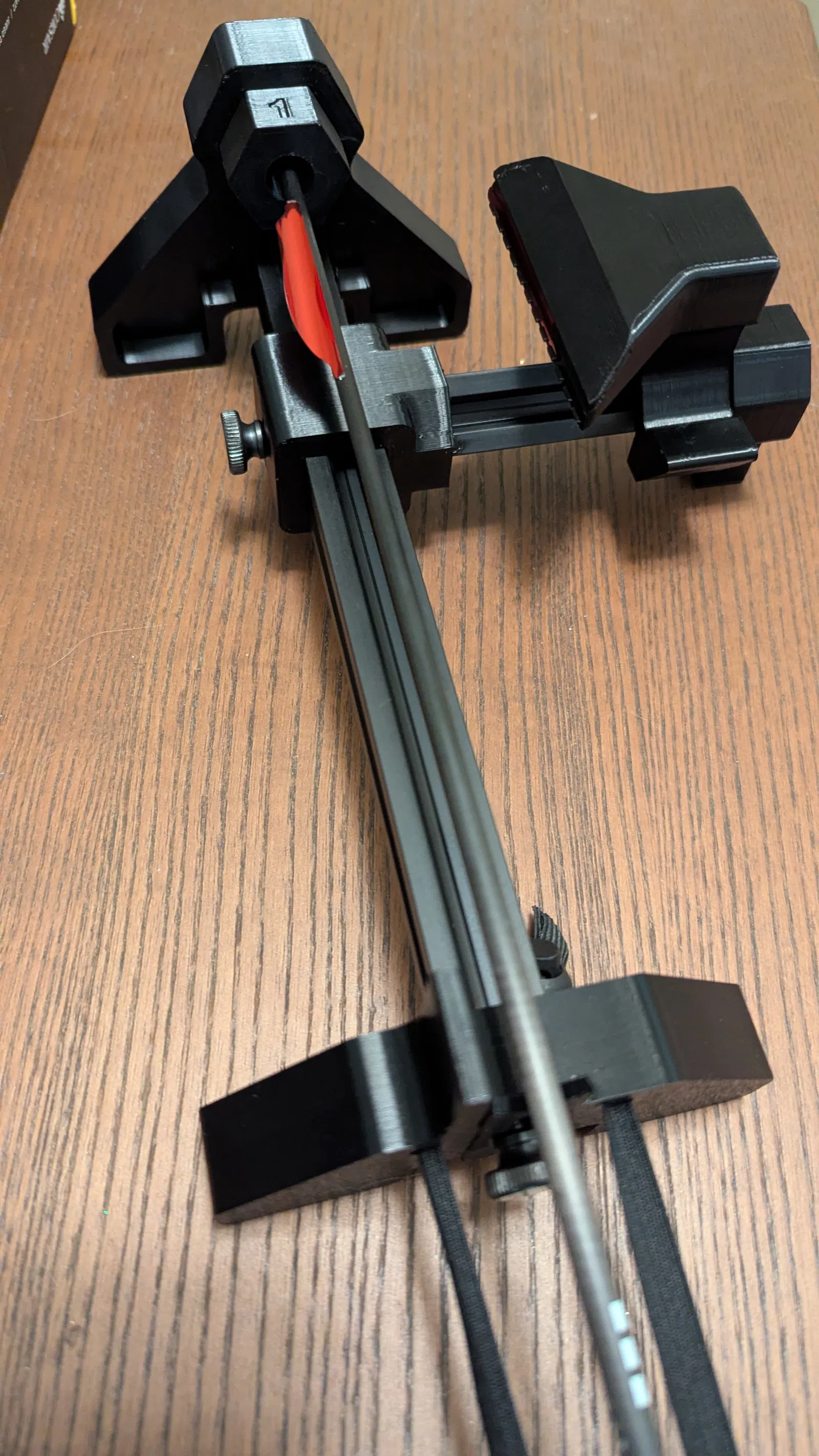

Spig Wing Jig - Flinging Arrows Mod V0.2

Cảm ơn Ludodg vì thiết kế ban đầu.

V0.2 27/01/2026

Bản beta công khai đầu tiên.
Jig đã được test về khả năng in.
Đã dùng thành công để fletch 1 tá (1 dozen) các loại mũi tên sau với spider vanes
Easton x10
Pandarus CA320 Elite
Avalon Classics 4.2mm
Victory Vaps

Vấn đề đã biết
*Nock holder dạng lục giác sẽ vừa trên máy in đã được tune chuẩn. Với máy in có dung sai lỏng hơn, hãy scale nock holder lên 1%.

• TODO

  • BOM - Link, các phần in.

  • Print Settings

  • Hướng dẫn lắp ráp

  • Holder dài hơn cho Indoor Vanes

  • Jet6 clamps

  • Dọn dẹp file Fusion 360

  • Tuỳ chọn cho Printed Beams

  • Mô tả

BOM

• 5x M5x10 BHCS

• 2x M5 Roll In T Nut

• 2x M5x12 Thumbscrews

• 1x 2020 V-Slot 300mm (taro lỗ giữa cho M5)

• 1x 2020 V-Slot 100mm (taro lỗ giữa cho M5)

• 1x dây thun 10mm dài 700mm (~28 inches)

• 1x khóa dây (cord lock) cho dây thun (cũng có thể chỉ cần thắt nút)

Print Settings

PLA/PETG có thể in mà không cần chỉnh gì

Các phần ABS chưa được scale để bù co ngót. Bạn sẽ cần scale lên. Khuyến nghị (100.45)

Dùng thiết lập Voron tiêu chuẩn cho các part test https://docs.vorondesign.com/sourcing.html#print-settings
