openConnect Sturdy Hook – Móc chắc chắn cho openGrid (OpenSCAD)

Remix từ openConnect - Hệ Connector riêng của openGrid Tác giả mitufy

Tác giả mitufy

Lượt tải: 30
Lượt thích: 16
Lượt coi: 221
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 5 file · 29,6 MB· 29,6 MB

File 5 29,6 MB

example_hook_vgrid2_cornerR20_flat10_tipR20_1769819391.stlSTL · 9,2 MB
example_hook_w20_1769819393.stlSTL · 7,6 MB
example_hook_vgrid3_thick8_cornerR30_flat20_tipR30_scale1_1769819395.stlSTL · 10,8 MB
openconnect_sturdy_hook_1769819397.scadSCAD · 25,3 KB
example_sturdy_hooks_print_file_1769819398.3mf3MF · 1,9 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #207057
Danh mục: DIY
Ngày đăng: 31/01/2026
Giấy phép: CC BY-SA — Ghi công, chia sẻ tương tự
Thẻ: hook
openscad
opengrid
openconnect

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

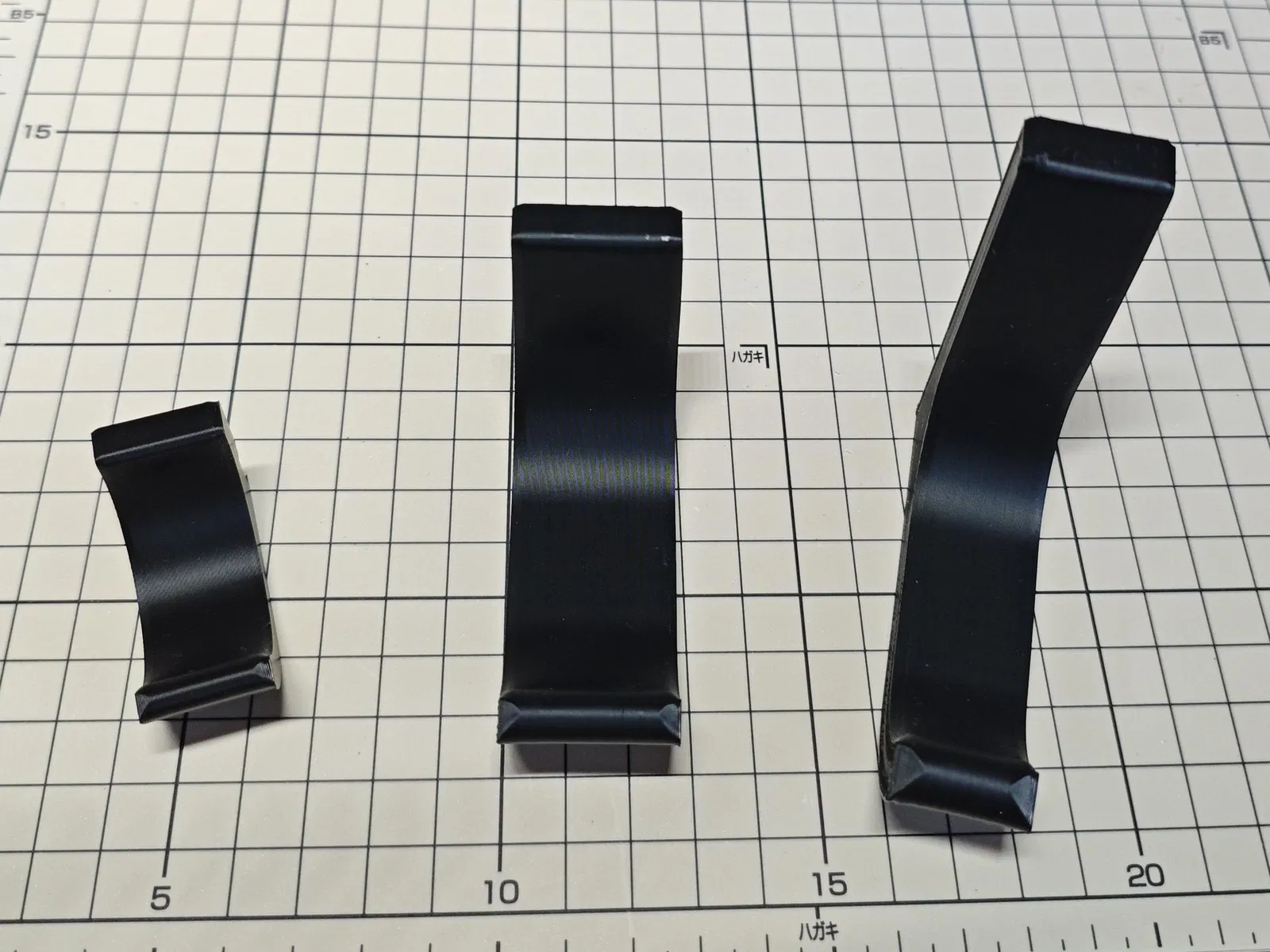

Đây là bộ tạo móc mã nguồn mở cho openGrid, sử dụng hệ openConnect. Nó được gọi là “Sturdy Hook” vì được thiết kế để in theo tư thế nằm ngang (in trên cạnh). Cách này né được điểm yếu hay gặp nhất của đồ in 3D, giúp móc không bị gãy theo các đường lớp (layer lines).

Các thông số width, height, thickness, corner radius, flat bottom length và tip radius của móc đều có thể tùy chỉnh hoàn toàn. Ngoài ra còn có hệ số thickness scale, cho phép phần tip mỏng hơn phần đế. Bạn có thể dùng MakerWorld Customizer hoặc tải file source về để dùng với OpenSCAD và thư viện BOSL2 trên PC.

Khuyến nghị minimum width cho các móc này là 20mm. Nếu cần móc hẹp hơn, bạn có thể xem openGrid framefit hooks tại đây.

Model là mã nguồn mở theo giấy phép CC-BY-SA. Giống như các model OpenSCAD mình thiết kế cho openGrid, bạn có thể tìm thấy nó trong repo GitHub này. Cứ thoải mái dùng code; rất hoan nghênh góp ý và đề xuất.
