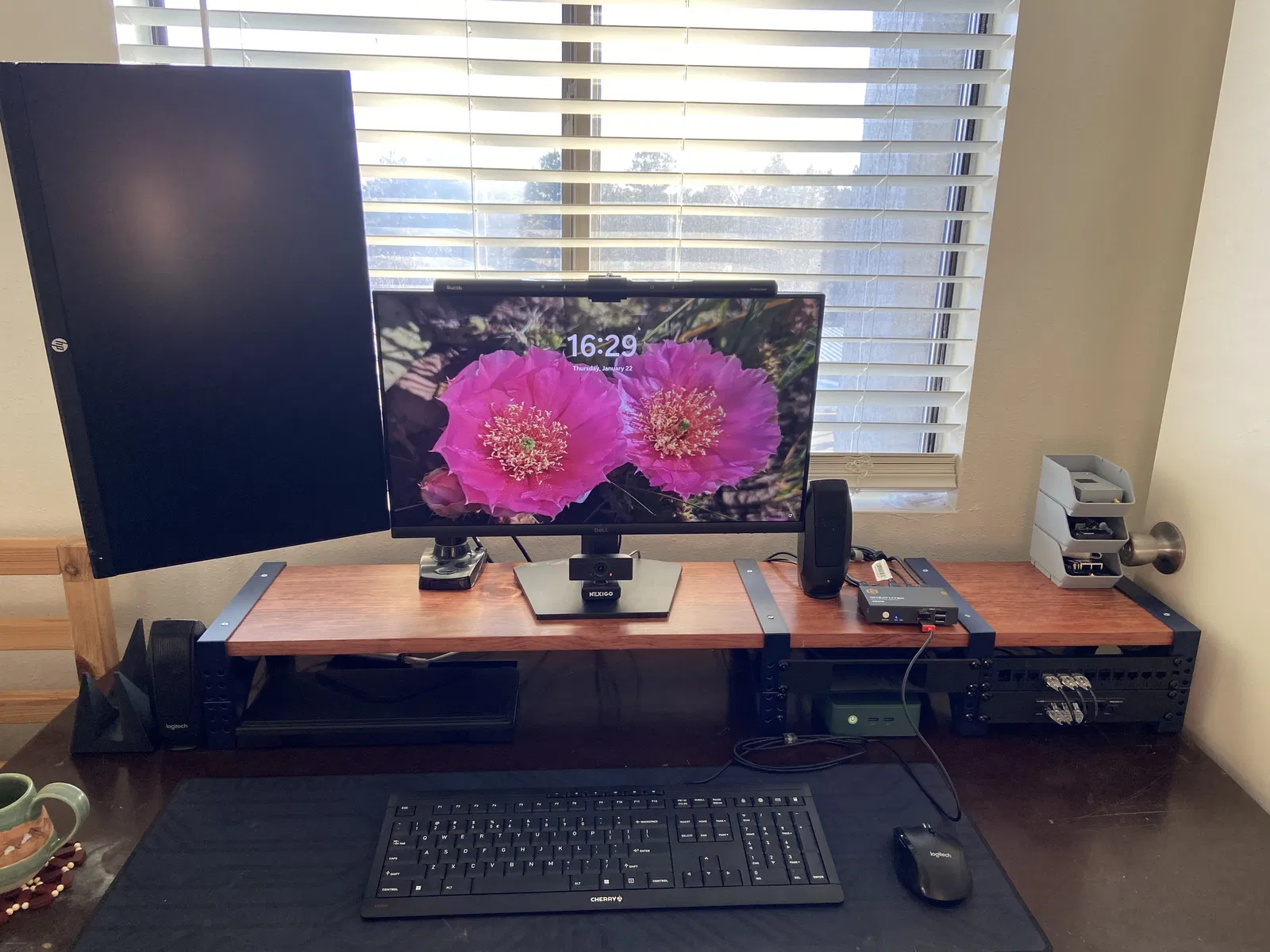

Kệ Nâng Mặt Bàn Kèm Rack (Desk Riser With Rack)

Lúc đầu mình lấy cảm hứng từ model này. Nhưng mấy con tán M6 mình mua về lại không đúng size như mong muốn, với lại mình còn vài điểm muốn chỉnh về dung sai (tolerances) của các chi tiết, nên mình quyết định tự thiết kế lại từ đầu cho đúng nhu cầu của mình.

Mình thiết kế để vừa với một tấm gỗ chuẩn US kích thước 10x1. Dung sai được canh sao cho một tấm gỗ chưa xử lý, mua sẵn ngoài tiệm về lý thuyết là vừa, nhưng có thể sẽ hơi khít. Mình đã chà nhám tấm gỗ khá kỹ để nhuộm (stain) và phủ bóng (clear coat), nên thành ra lại hơi lỏng. Mình có chừa sẵn lỗ thoát (clearance holes) cho vít gỗ, nên với mình không thành vấn đề: chỉ cần canh khoảng cách giữa hai chân cho ổn rồi bắt vít cố định tấm gỗ hơi lỏng đó lại. Mình dùng vít gỗ đầu bằng #8-3/4" (flat head) mua ở Lowes lúc đi mua tấm gỗ. Nếu bạn dùng vít cùng cỡ này, mình thấy mũi khoan M2.5 làm lỗ mồi (pilot hole) rất ổn để khỏi làm nứt tấm gỗ.

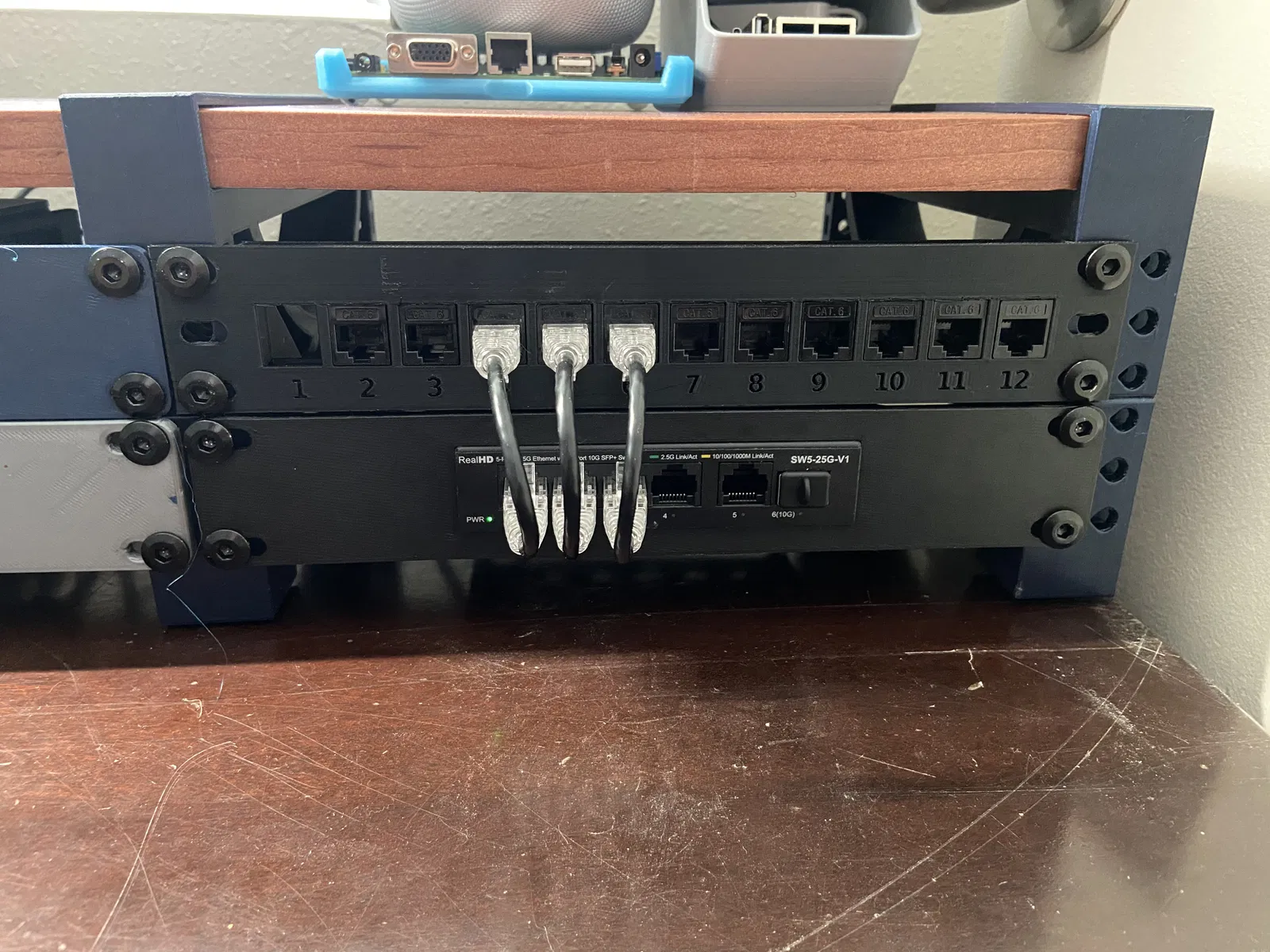

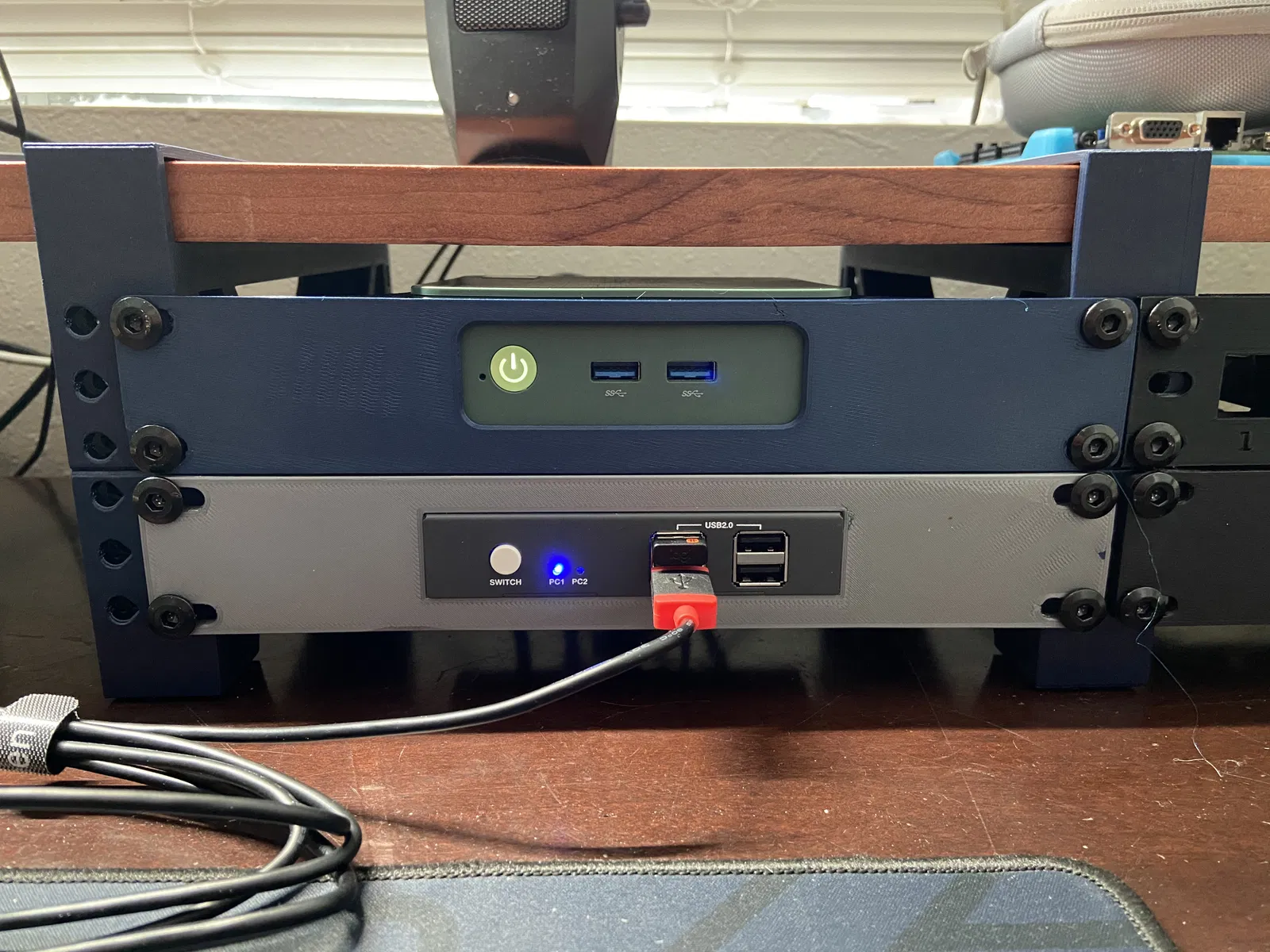

Phần rack mount được thiết kế cho phần cứng M6. Mình dùng M6x20 BHCS, chiều dài như vậy đủ “đất” để bắt ăn ren với tán cho đa số rack mount. Mấy con square nuts mình mua dày khoảng 5mm, lắp vào rãnh rất khít kiểu ma sát nên tự nó không rớt ra. Tuy nhiên độ khít này có thể thay đổi tùy print settings hoặc tùy nhà cung cấp tán, nên mình có kèm một khối test để bạn in thử, kiểm tra tán có vừa không trước khi bỏ thời gian và vật liệu in nguyên bộ.

Mình cũng có kèm file .step của phần riser để phòng khi bạn cần chỉnh sửa. Có một bản không có cạnh sắc (chính là bản .step tương ứng với file .stl), và một bản có giữ các cạnh sắc. Cá nhân mình thấy bản .step có cạnh sắc dễ chỉnh hơn.

Thiết kế này vừa khổ in của Prusa Mk3.9/Mk4. Mình in bằng PETG, nhưng PLA chắc cũng dùng ổn.
