DE10 Nano stack - MiSTer project CUBE: Zaparoo Card Reader Add-On cho Retro Remake

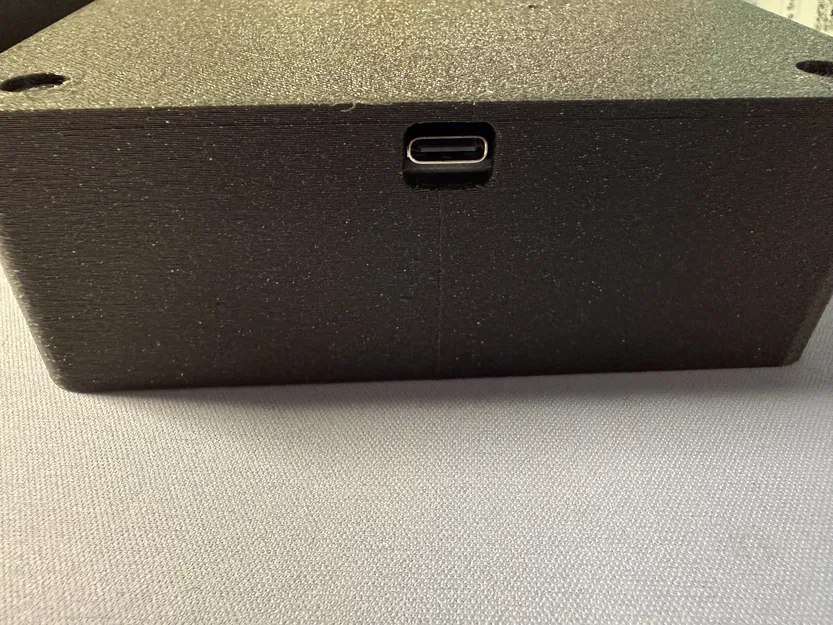

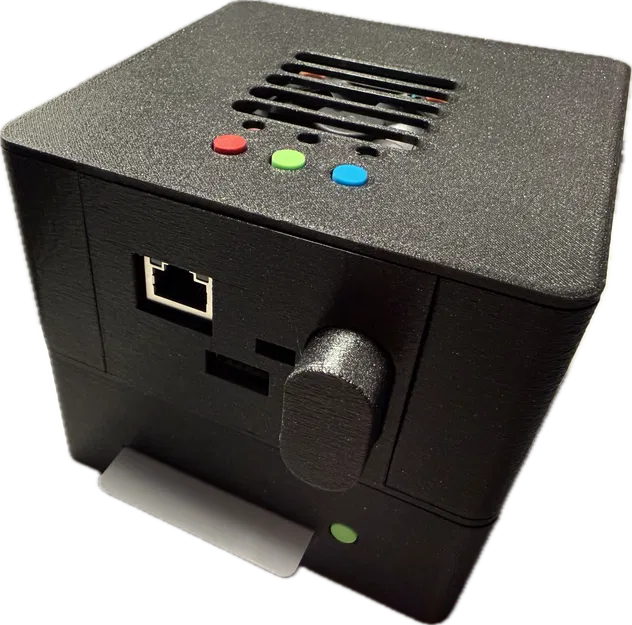

Mình rất muốn có một kiểu console “all-in-one” có khe thẻ NFC để launch game, và cơ chế eject (đẩy thẻ ra) này xài rất đã. Mình đã kết hợp nó với footprint của Để mọi thứ gọn gàng nhất, bạn cũng nên xem của mình, bản này cho phép dùng cáp USB right-angle để hai bên nhìn sạch sẽ hơn.

Để in, dùng y chang các setting bạn đã dùng cho cái case, không phần nào bắt buộc cần supports, nhưng mình in bằng PETG với PLA Supports trên Prusa XL. Supports đặt ở phần slot và chỗ các peg cắm vào.

Bản này dùng được với nút, lò xo và thanh rod nguyên bản của TapTo Card Reader With Spring Loaded Ejection Button. Mình có remix lại cái “hammer” để vừa nằm dưới phần top “dummy” của enclosure, giúp thẻ không bị đội lên hoặc chui xuống dưới hammer (trong đa số trường hợp.)

Print:
(from this)
1x Bottom Case
1x Hammer Remix
1x Outer Shell
4x Peg
(from the original TapTo Card Reader With Spring Loaded Ejection Button)
1x Rod
1x Spring (mình dùng loại lực max bằng PLA)
1x Button

Bạn cũng sẽ cần:
8x insert ren m3x5x4 (threaded inserts) và cách để cố định chúng vào phần in.
8x vít m3x6 đầu button-head
Keo CA (Super Glue)

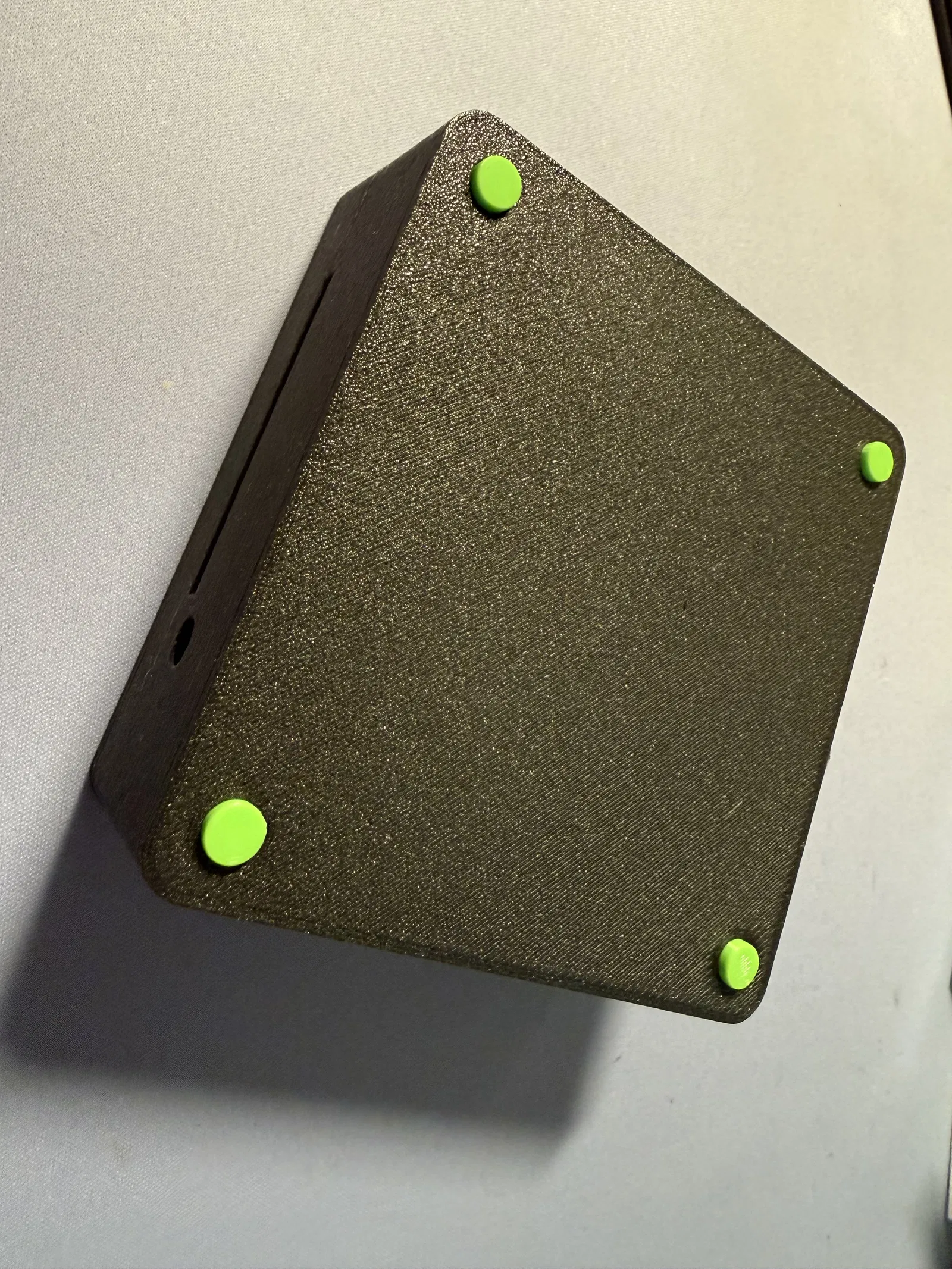

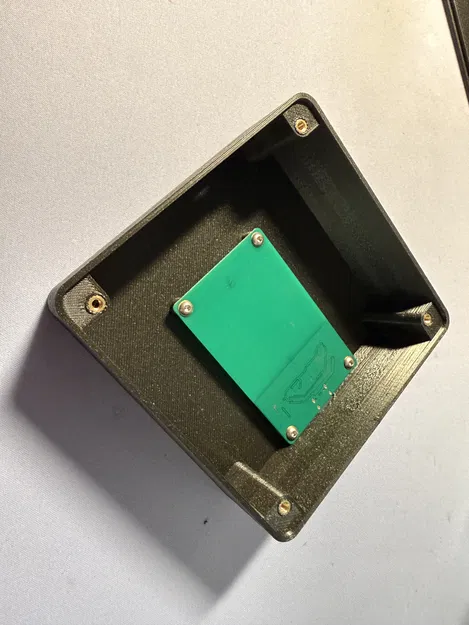

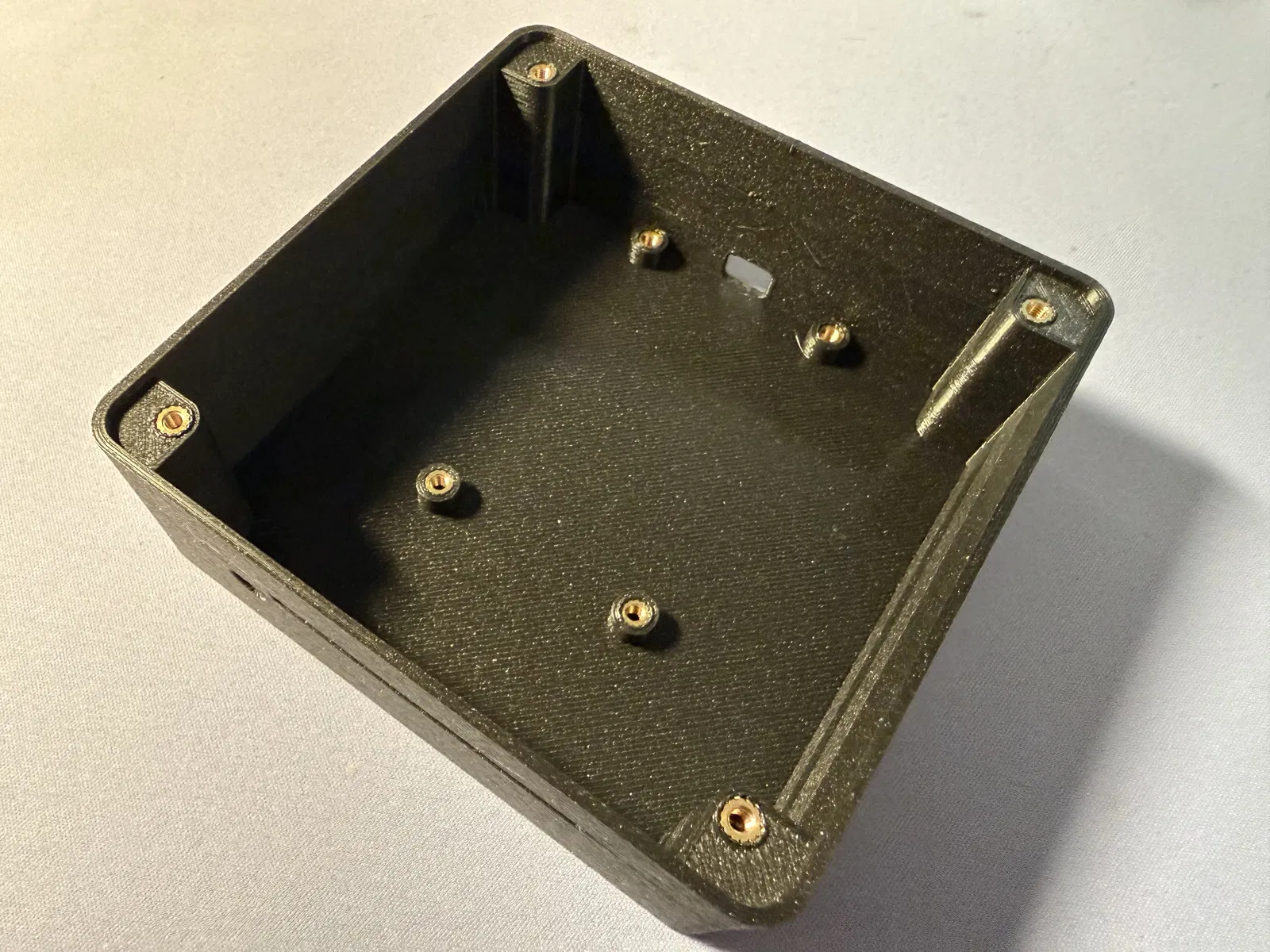

Dán peg vào các hõm (indents) ở phần top. Các peg này sẽ khớp vào các lỗ bên dưới của CUBE case. Nếu bạn muốn gắn vĩnh viễn vào đáy CUBE case thì dán luôn peg và phần bottom vào đáy CUBE case. Gắn threaded inserts vào toàn bộ các lỗ bên trong. Bắt chặt NFC reader bằng vít m3x6 đầu button-head rồi đóng cụm lại bằng vít m3x6 đầu button-head.
