Vỏ Airtag Vehicle Tracker (không cần subscription) dùng LM2596

Tác giả Fox747_4312843

Lượt tải
1
Lượt thích
2
Lượt coi
125

File 2 613 KB

  • tracker_lid_1769819038.stlSTL · 358,1 KB
  • tracker_base_1769819040.stlSTL · 254,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

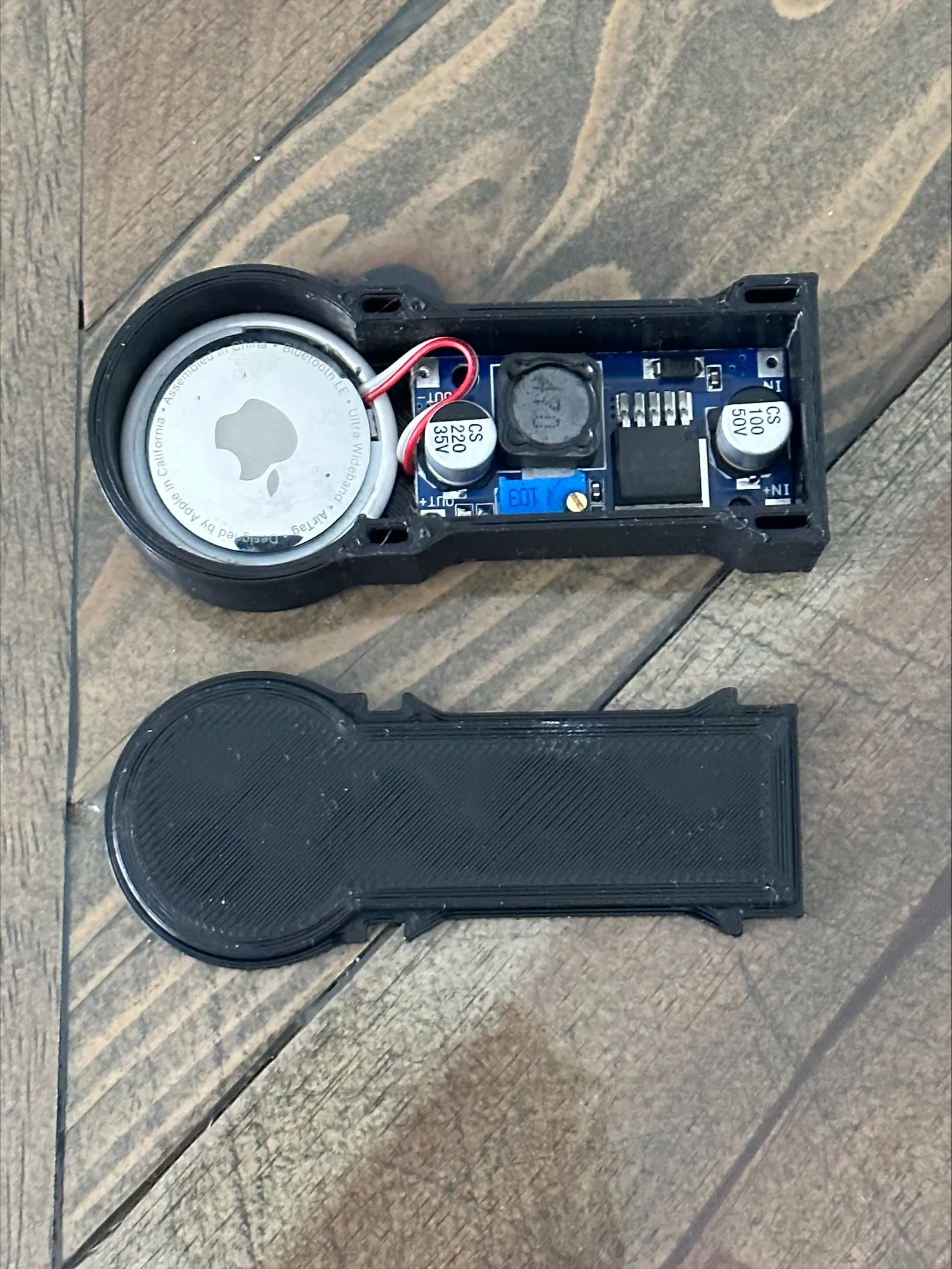

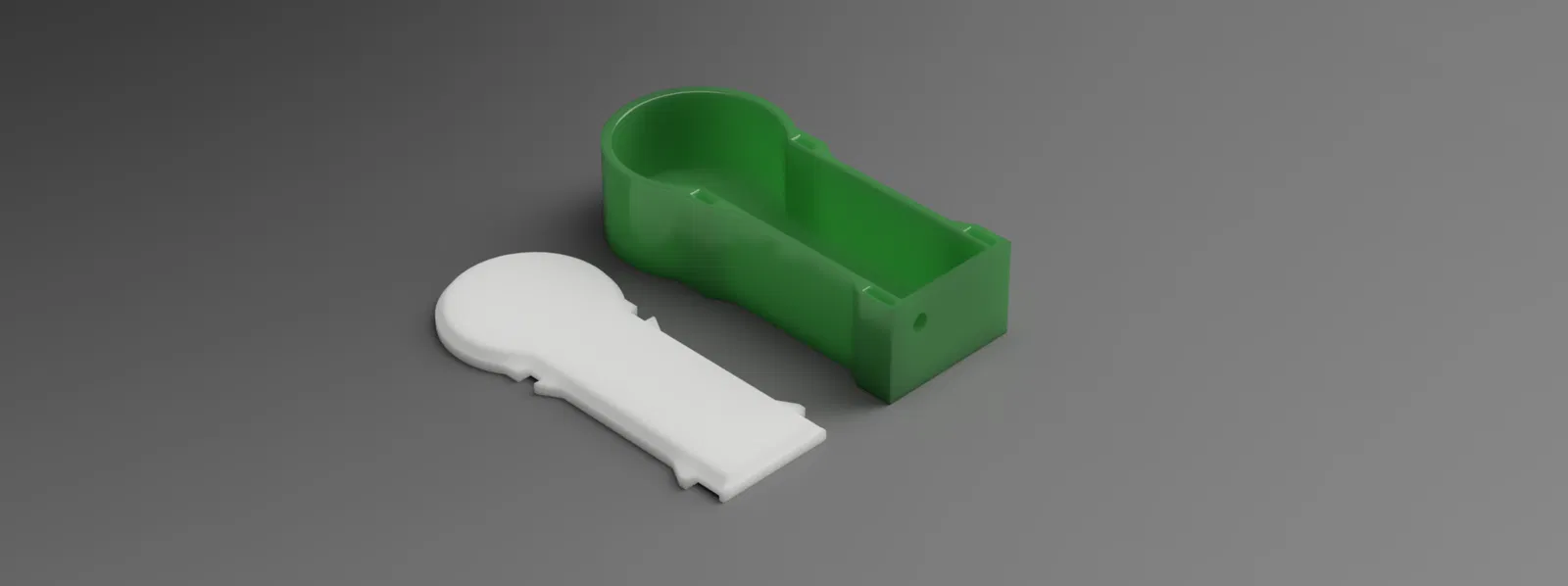

Một cái vỏ (enclosure) để dùng Apple Airtag đã mod và bộ hạ áp LM2596 làm thiết bị theo dõi xe (vehicle tracker) không cần trả phí thuê bao. Vỏ in được giữ chặt bằng hai dây rút (cable ties). Cũng có thể dùng chính hai dây rút đó để cố định tracker vào bộ dây (harness) ở chỗ khuất tầm nhìn, ví dụ phía sau taplo. Đấu dây vào nguồn Battery luôn có điện (constant power).

Vui lòng dùng cầu chì inline với dòng định mức KHÔNG quá 3 hoặc 5A.

Hướng dẫn mod Airtag thì có rất nhiều trên mạng, nhưng mình thấy trang reverse engineering này khá hữu ích:

https://adamcatley.com/AirTag.html
Lưu ý: bạn phải cấp 3V cho CẢ hai chân VCC1 và VCC2

LM2596 có thể tìm mua gần như ở đâu cũng có trên mạng.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
613 KB
File lớn nhất
358,1 KB
