Cữ chặn Crosscut Fence Stop (Mafell)

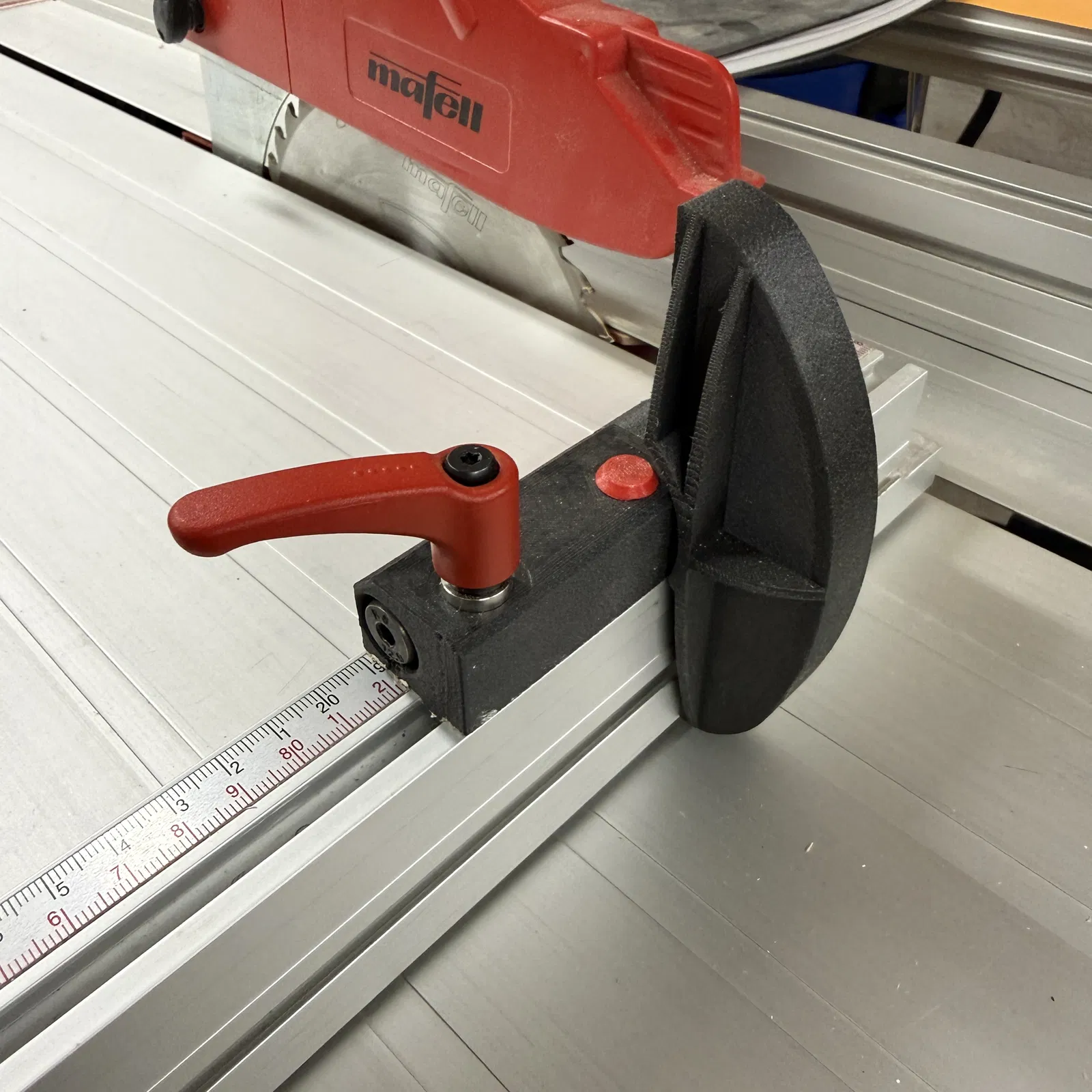

Mình thiết kế cái crosscut flipstop này ban đầu để dùng cho máy cưa bàn Mafell Erika, nhưng chỉ cần chỉnh sửa chút ở phần slider là cũng có thể dùng với các dạng profile fence khác, hoặc thậm chí cho máy khác như drill press hay crosscut saw. Cứ thoải mái remix nha. File STEP sẽ được thêm sớm.

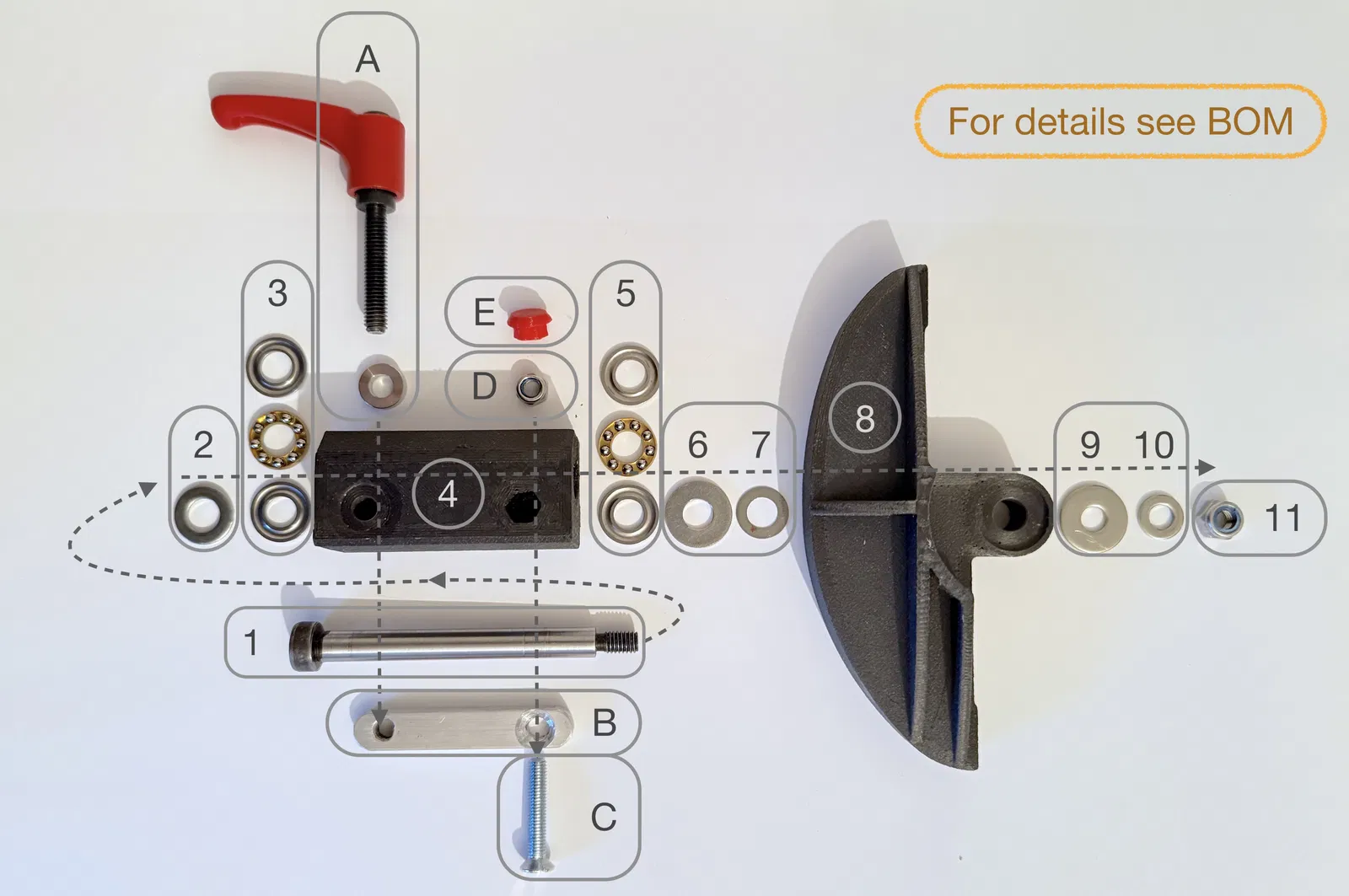

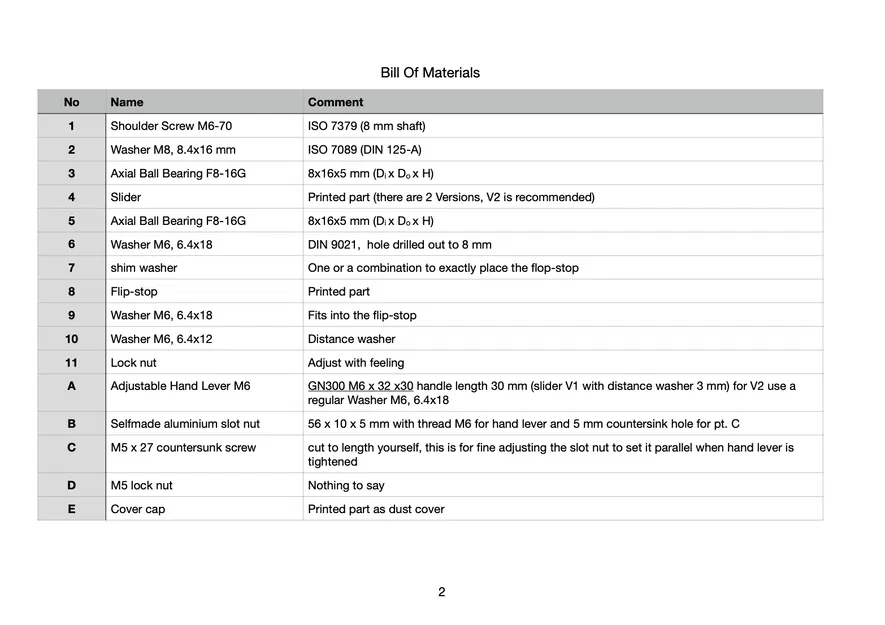

Đây là dự án hơi nâng cao, vì khi lắp ráp bạn sẽ cần thêm một số phần cứng (hardware) và phải làm hậu xử lý (post-processing) để ra được dụng cụ thật sự chính xác. Bạn sẽ thấy BOM ở cuối bài và hướng dẫn lắp ráp có đính kèm trong phần hình ảnh.

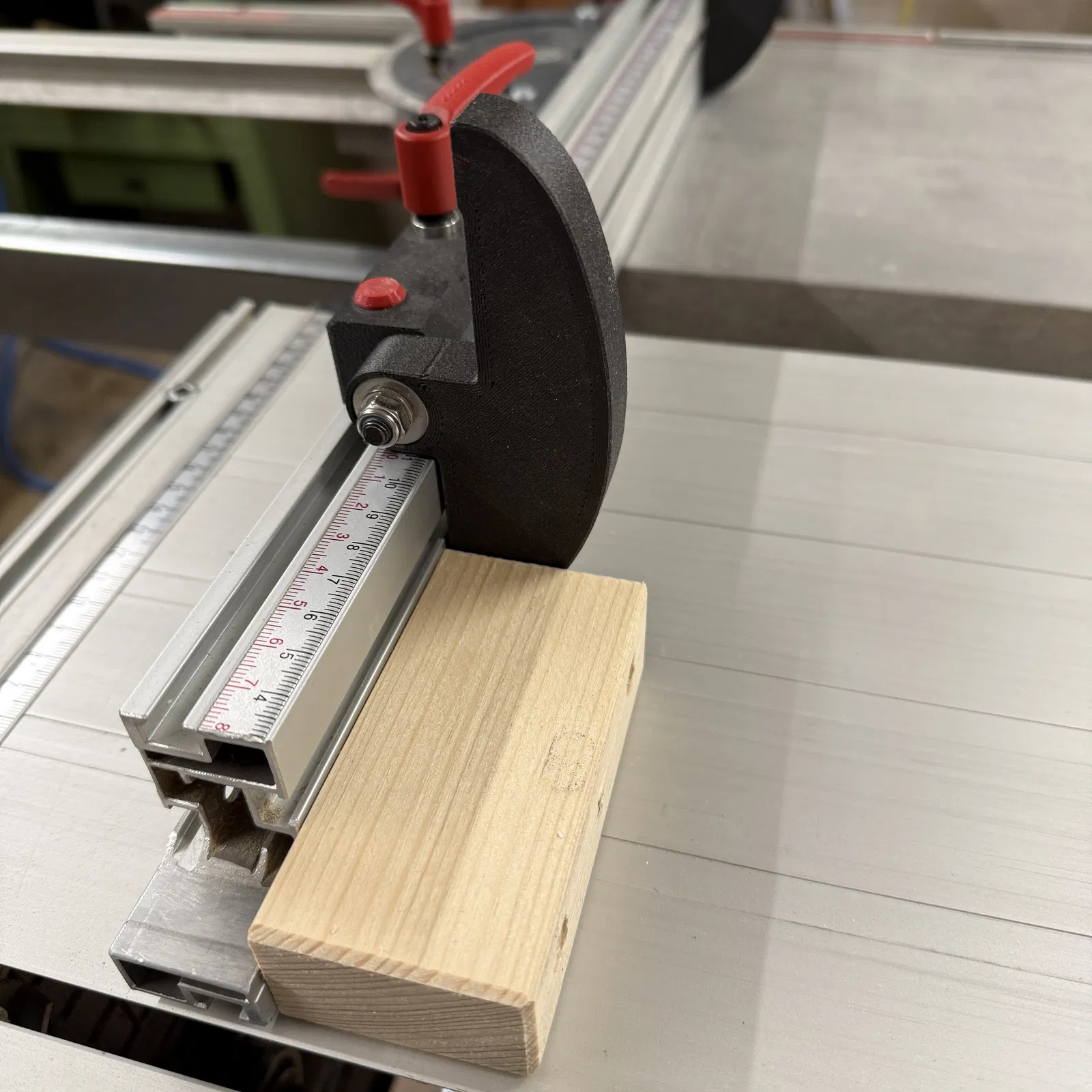

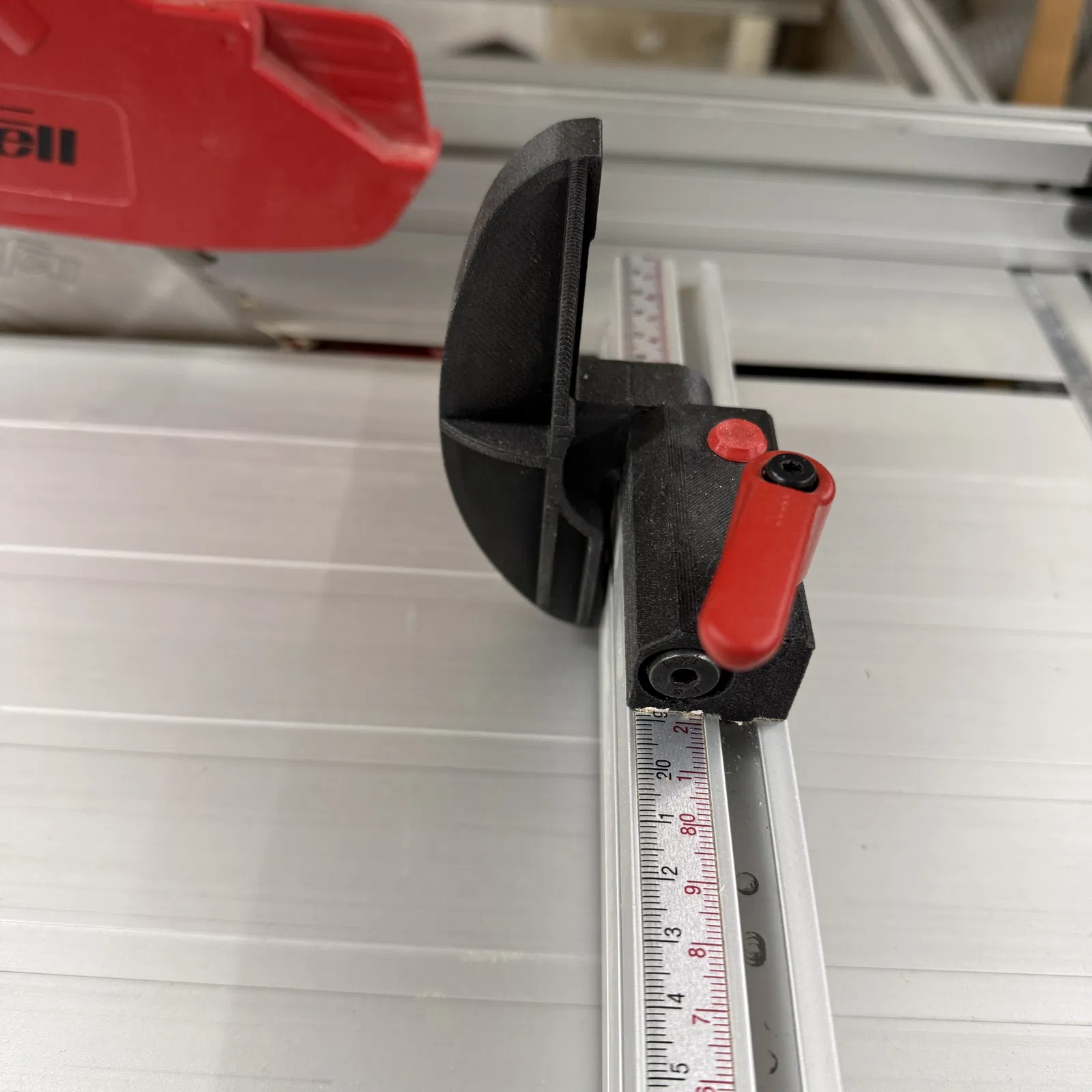

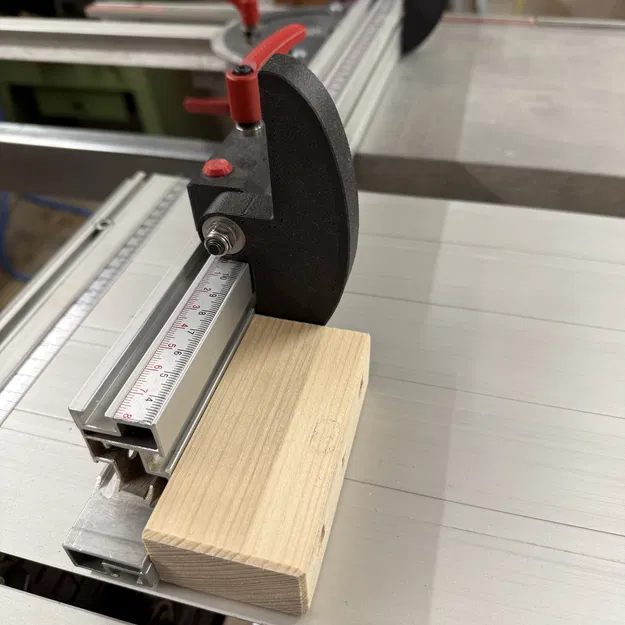

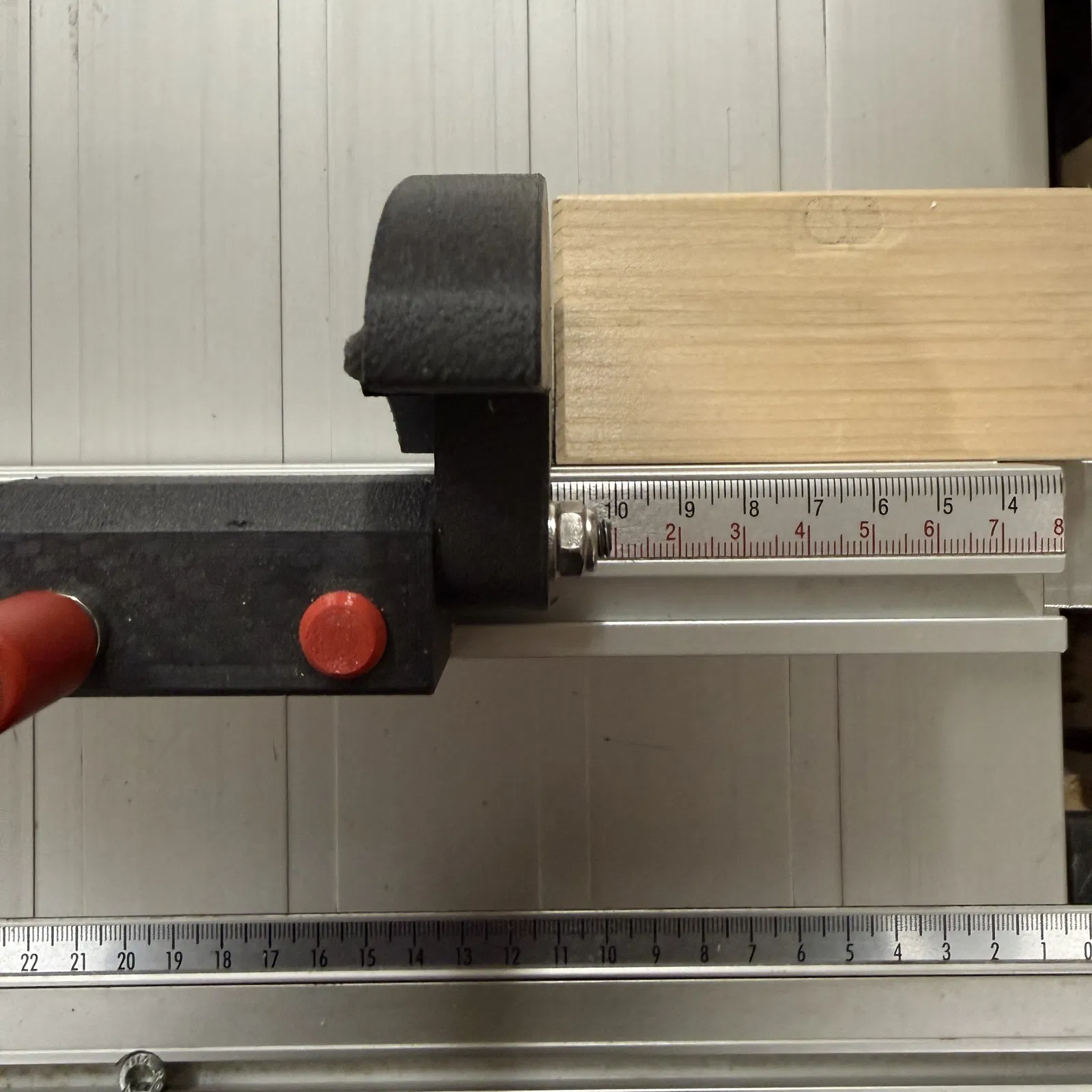

Cái flip-stop này – giống như trên mấy máy cưa bàn chuyên nghiệp – được thiết kế để dùng được ở cả hai phía của fence. Một số trường hợp tính năng này rất tiện, dù không phổ biến với máy “gia đình”. Trên stop Mafell nguyên bản, thước (ruler) được đặt theo kiểu coi điểm zero nằm ngay trên lưỡi cưa. Nghĩa là có thể đọc trực tiếp chiều dài chính xác ngay trên miếng lật của stop, không cần thước/đồ hỗ trợ đọc thêm. Dĩ nhiên, cross fence cũng phải được canh chuẩn.

Ghi chú

Vì đây là chi tiết chịu lực/va đập khá nặng trên máy, nên nên làm cho nó cứng cáp nhất có thể. Để đạt được điều đó, hãy dùng filament chuyên cho chi tiết máy hoặc prototyping trong cơ khí. Với mấy món kiểu này mình lúc nào cũng dùng Fiberthree CF Nylon, như trong hình.

Hậu xử lý (Postprocessing)

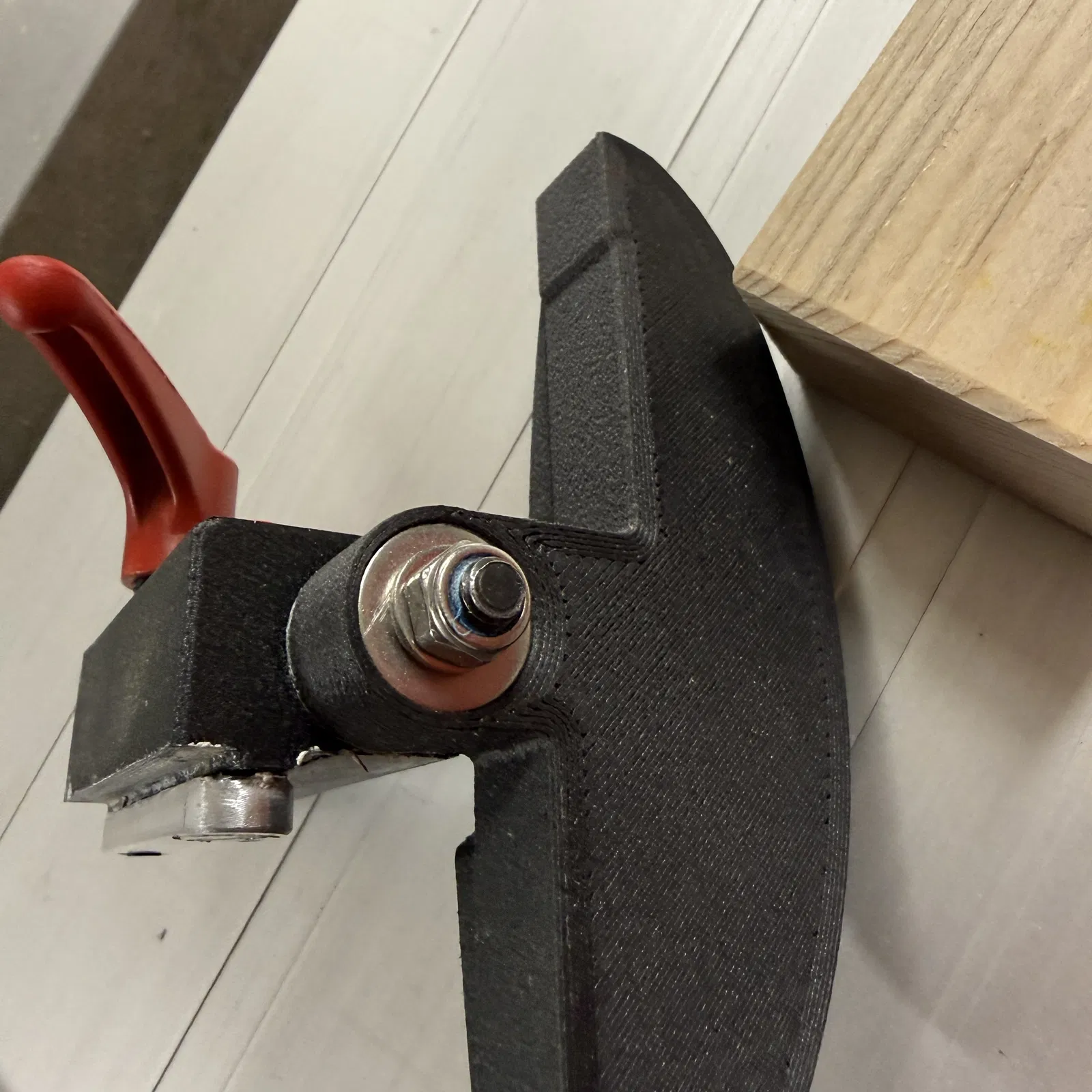

Để đảm bảo phần dẫn hướng của stop được chính xác, hai bệ lắp (seatings) của axial ball bearings nên được gia công nhẹ lại bằng dao phay ngón 18 mm, để ball bearing nằm vuông góc chính xác với shoulder screw trong housing.

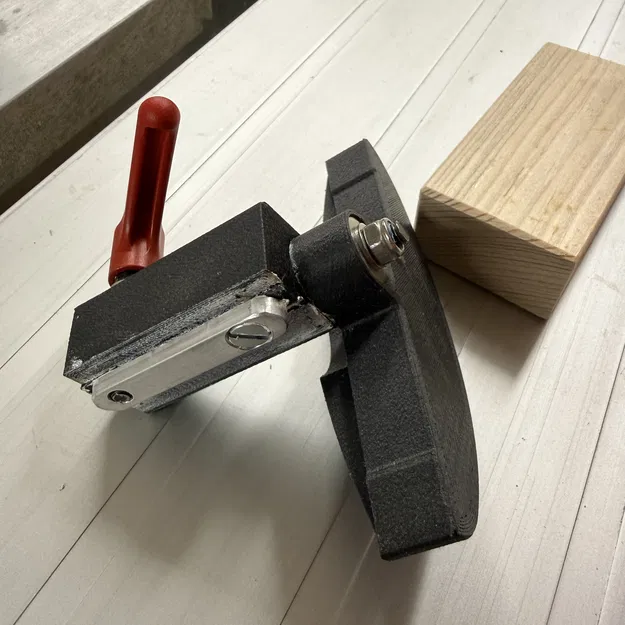

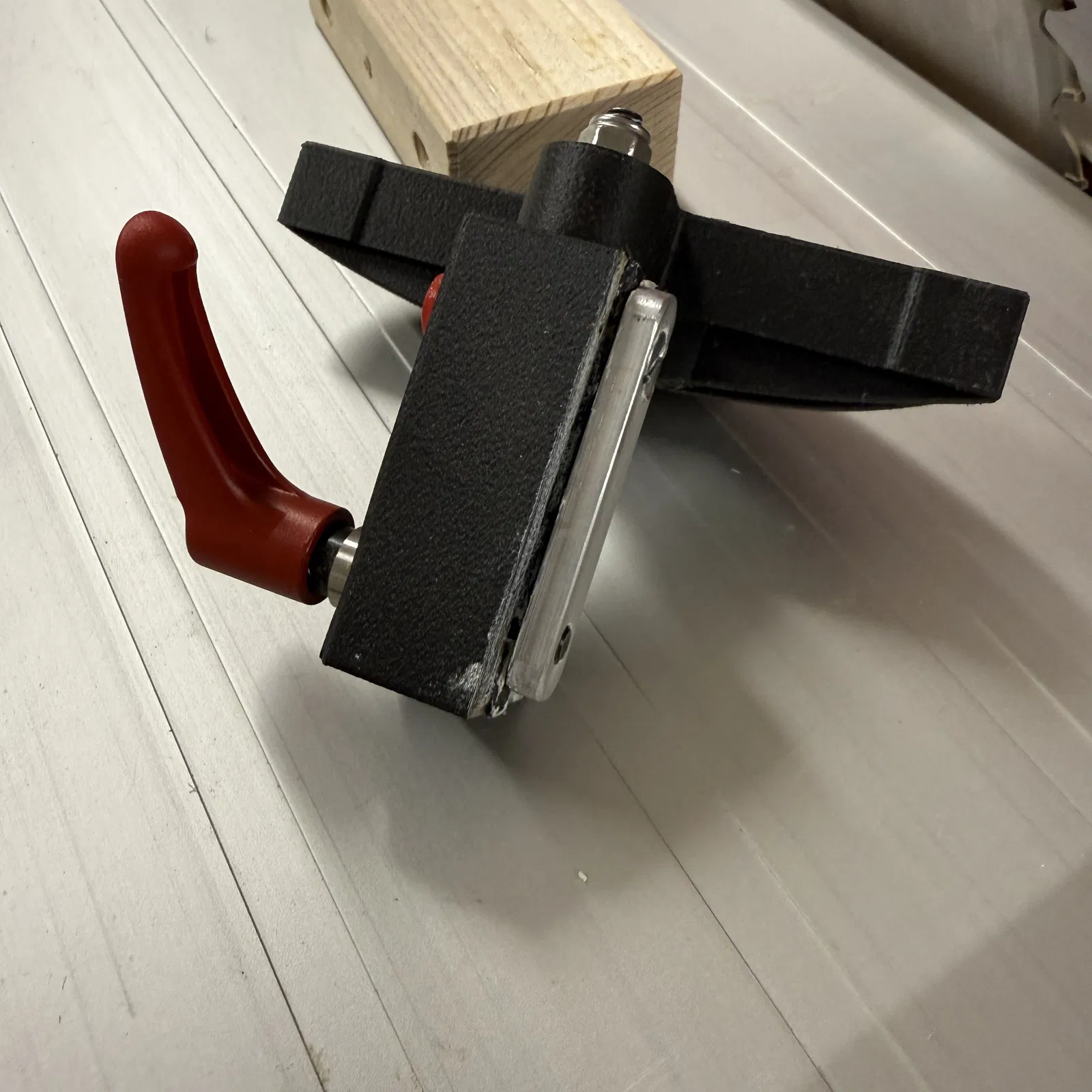

Để giúp stop trượt nhẹ hơn trên nhôm định hình (aluminium profile), có thể bôi một ít ceramic paste ở mặt dưới của miếng trượt (màu trắng thấy được trong hình mặt dưới của miếng trượt).
