Phần nối dài dẫn hướng thẳng đứng cho Mafell Erika

Cái rãnh dẫn hướng thẳng đứng mặc định của máy cưa bàn Mafell Erika có một cái rãnh phay khá lạ ở hai đầu. Trong trường hợp của tui, cái rãnh đó xài không có được, nó cản không cho tui kẹp cái dẫn hướng thẳng đứng vô ở cuối cái dẫn hướng.

Để xài nó như một cái dẫn hướng thẳng đứng song song thì ông bà cũng cần thêm một cái bộ phận nối dài ở một đầu, vì cái dẫn hướng thẳng đứng nó chỉ dài bằng cái mặt bàn cưa thôi. Ông bà coi thêm cái nha.

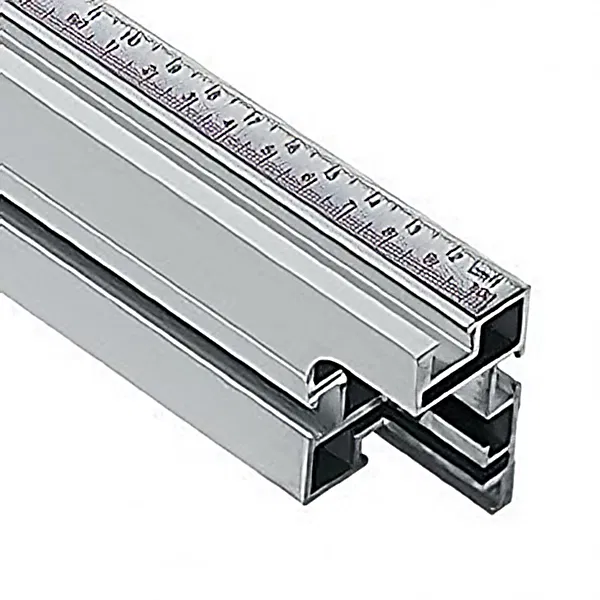

Nên tui mới thiết kế cái miếng chèn này nè, nó có cùng biên dạng với cái dẫn hướng, hoàn thiện và kéo dài cái dẫn hướng ra với đầy đủ các khe T cần thiết.

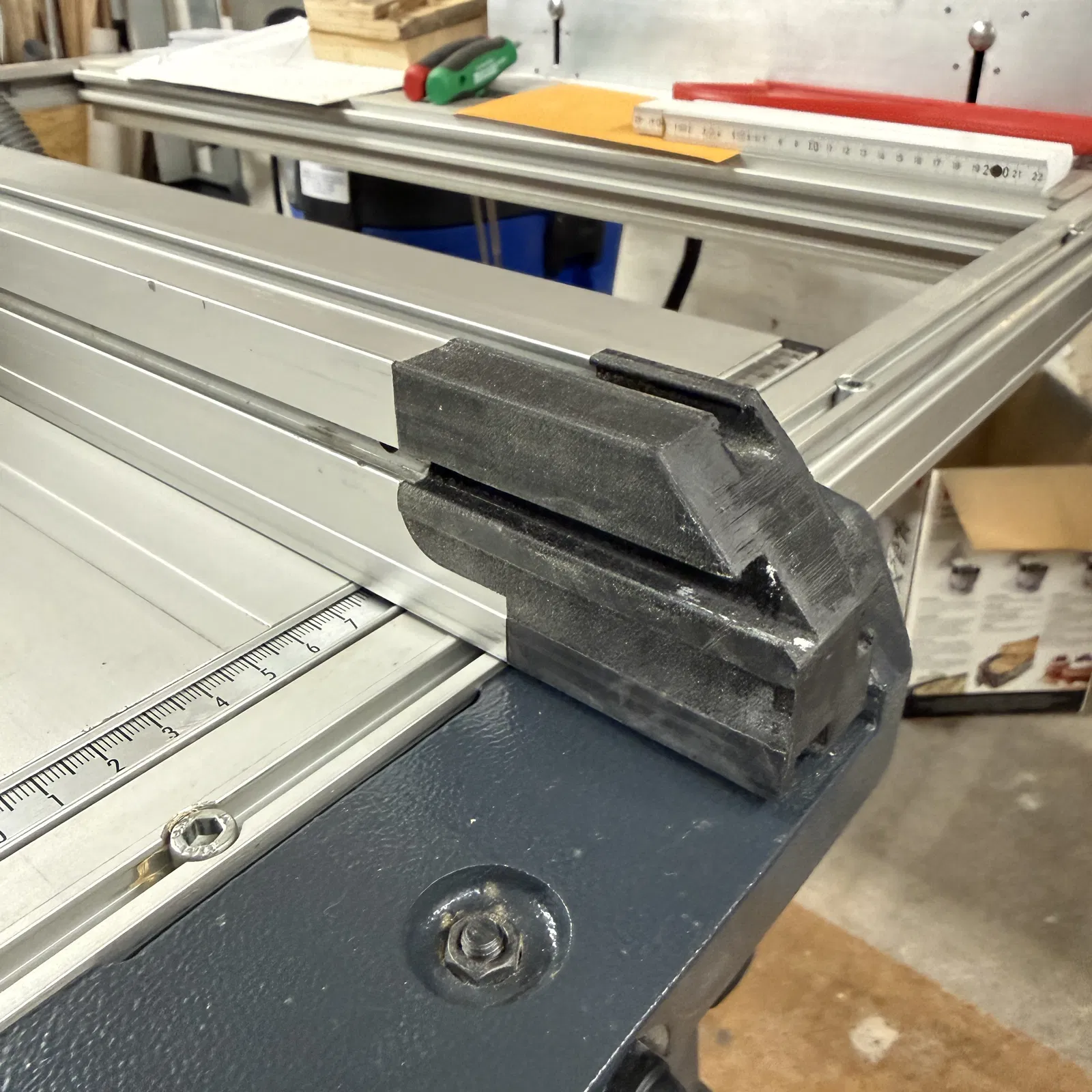

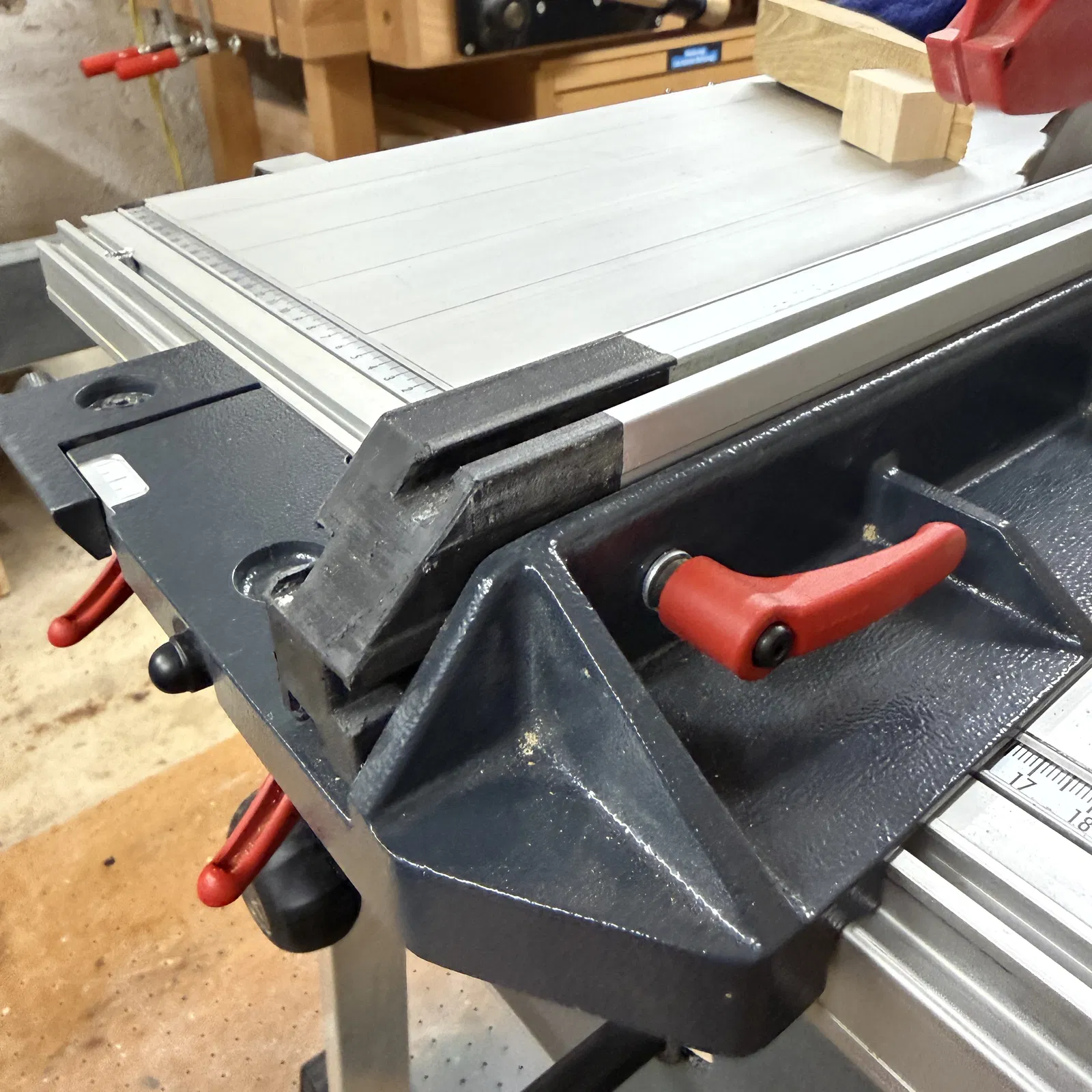

Cái bộ phận nối dài này có thể gắn vô bằng cách chỉ cần ép nó vô biên dạng của cái dẫn hướng. Tui đang xài nó với cái bộ dẫn hướng song song cũ loại thường - mà bên cửa hàng chính thức của Mafell không còn bán nữa. Nhưng mà ai ở xưởng đã có sẵn nó thì cái này là một bổ sung rất là hữu ích luôn.

Còn để tự thiết kế cái của mình, ông bà có thể tìm mấy cái mẫu biên dạng của cái dẫn hướng ở đây

Mấy mẹo khi in

Cái mẫu này chỉ thiết kế cho một bên thôi. Còn cái bên kia, ông bà cứ việc lấy cái mẫu này trong phần mềm cắt lớp rồi lật nó qua là được.

Tôi khuyên nên dùng vật liệu cứng để in, tại vì nó chịu lực cơ học cao lắm. Mấy bộ phận cho máy cưa bàn của tui thì thường tui in bằng sợi nylon gia cố sợi carbon hoặc sợi thủy tinh.
