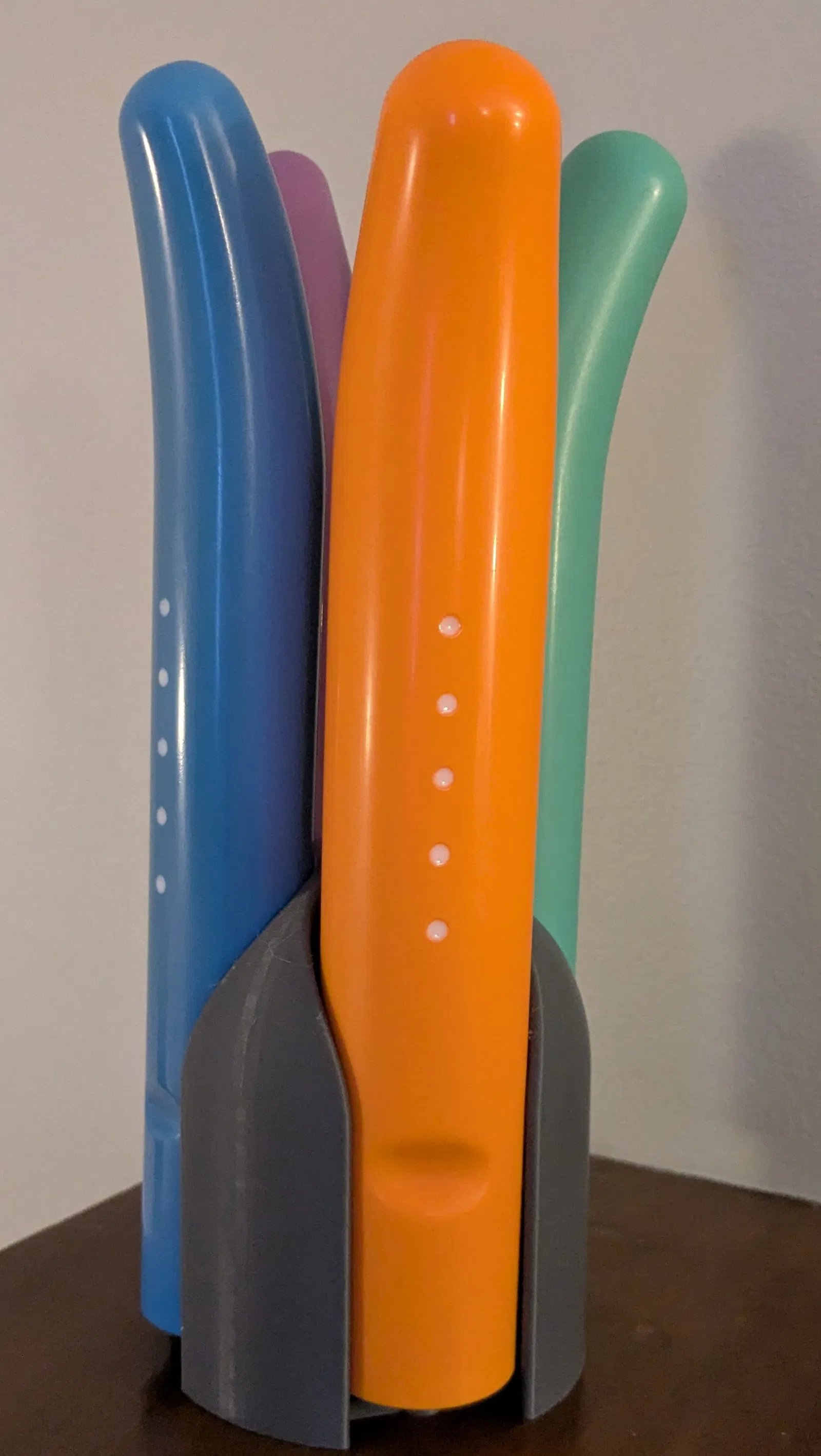

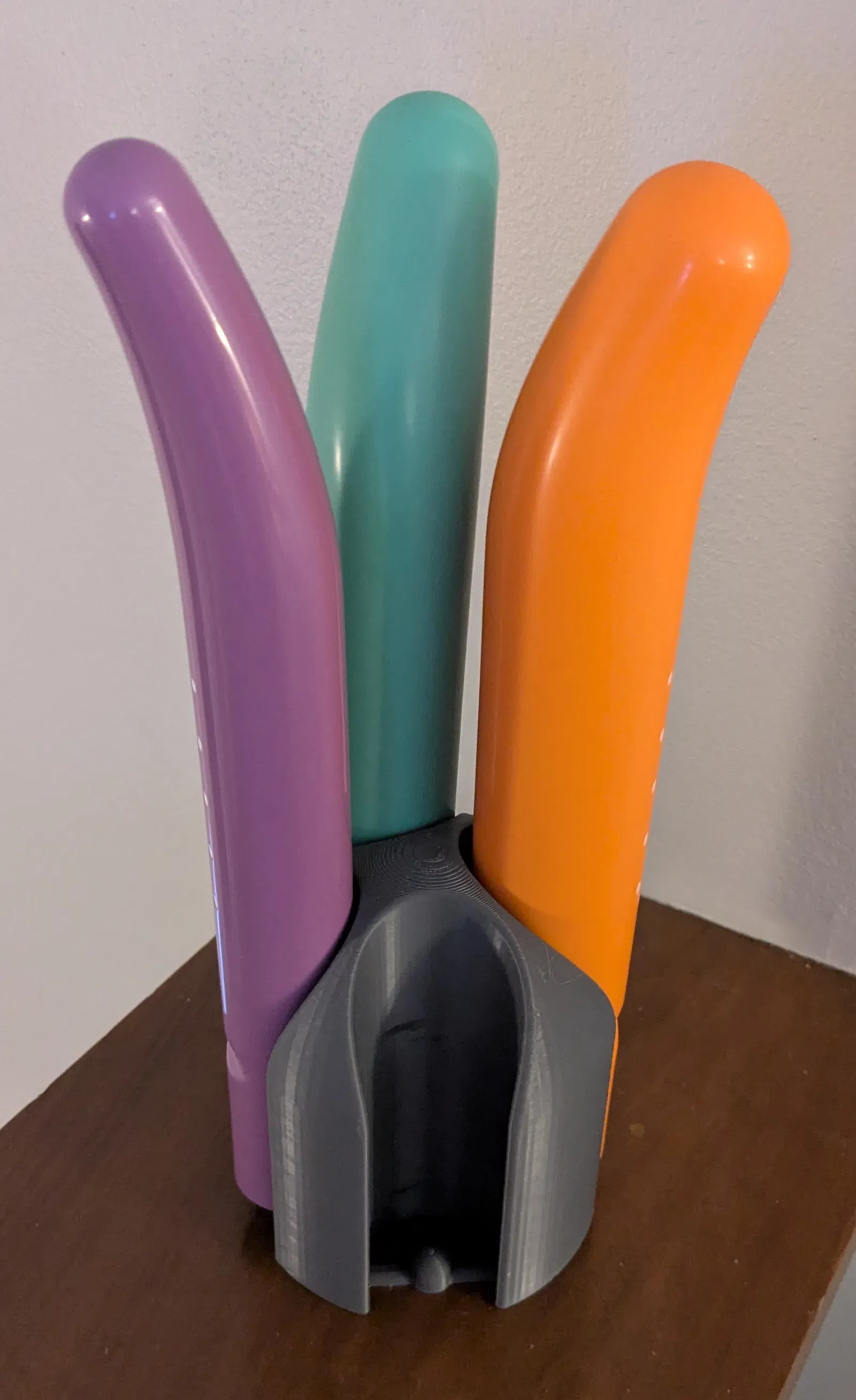

Giá đỡ dilator Soul Source (Soul Source Dilator Stand)

Giá đỡ đơn giản cho bốn cỡ tiêu chuẩn của dilator Soul Source.

Lấy cảm hứng từ một thiết kế của @delecti_246185.

Mình xài cái khay nhựa lộn xộn để đựng mấy cây của mình riết cũng ngán, nên muốn làm cái gì nhìn gọn gàng hơn và tiết kiệm chỗ trên cái bàn đầu giường vốn đã chật; mình tìm được thiết kế của delecti nhưng muốn tinh chỉnh cho “mượt” hơn chút.

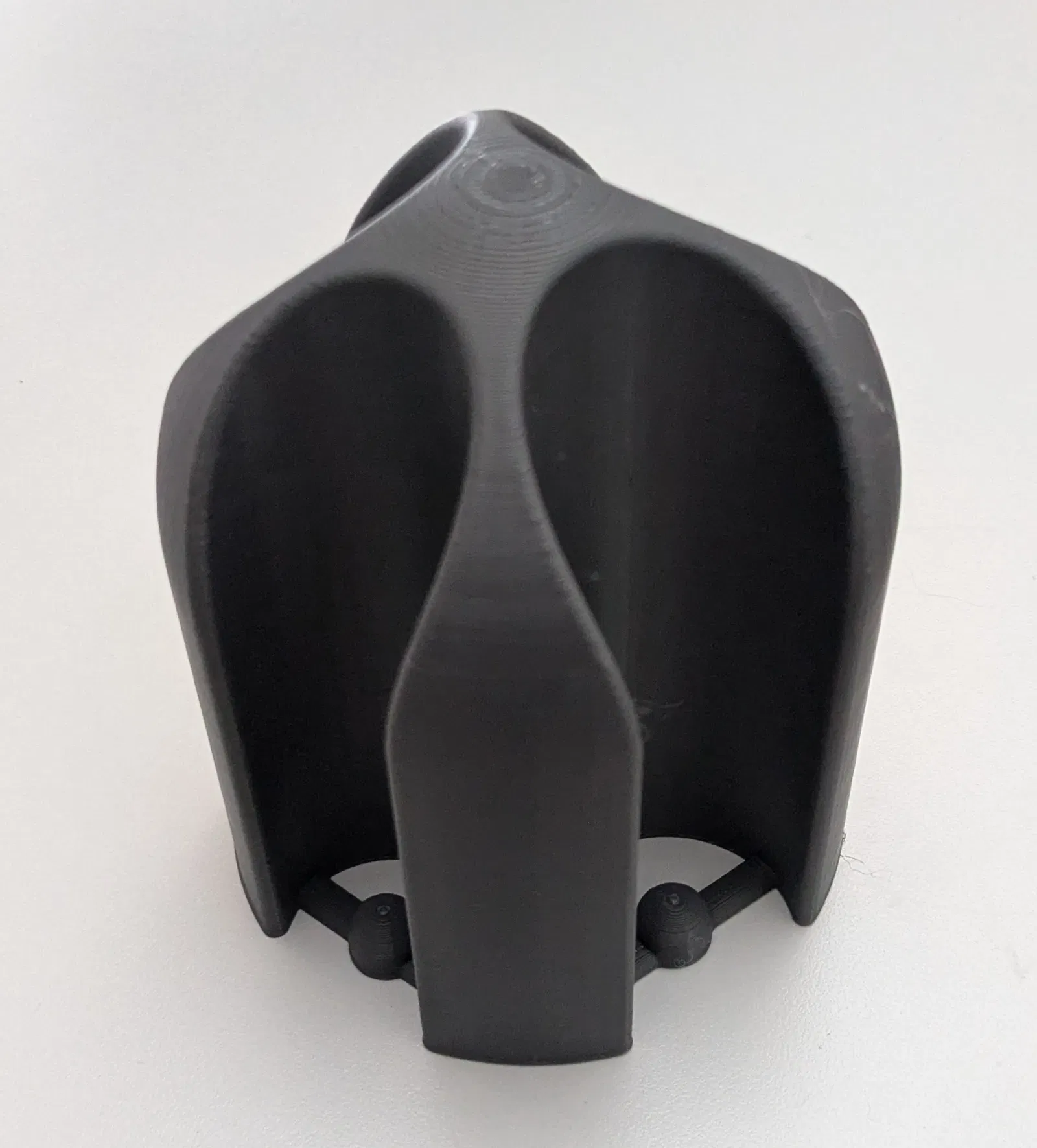

Thiết kế dựa trên việc bốn hốc (pocket) tiếp tuyến với đường kính ngoài và tiếp tuyến với các hốc kế bên—thay vì bố trí theo polar array. Vì mỗi hốc được làm theo một cỡ dilator khác nhau, cách này tạo hình đồng đều cho các gân (ribs) giữa các hốc. Đổi lại là các hốc không nằm đúng tâm trên thân giá đỡ nên phần đế (footprint) hơi lệch một chút.

Tính năng thiết kế

• Miệng hốc có draft nông ở phía trên để đưa dilator vào dễ hơn.

• Có chi tiết giữ (retention) ở đáy mỗi hốc. Có 2 kiểu:

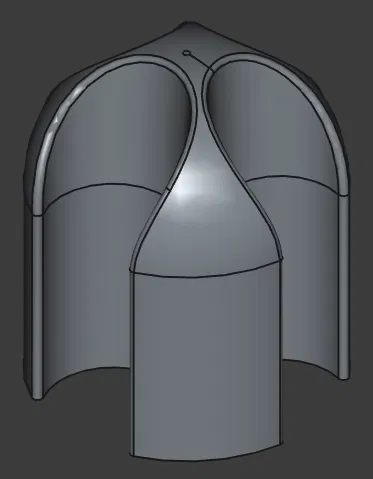

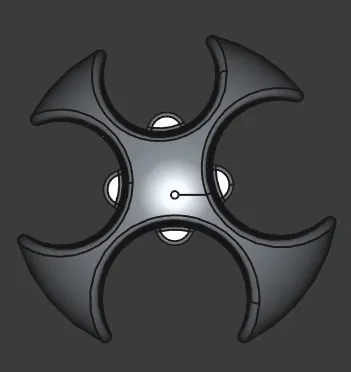

  • Nub ở mép trong của hốc

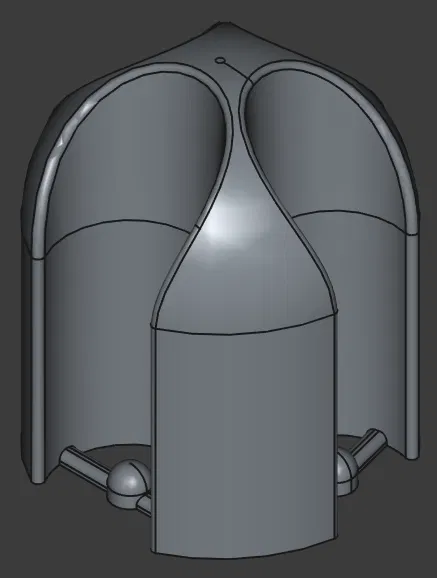

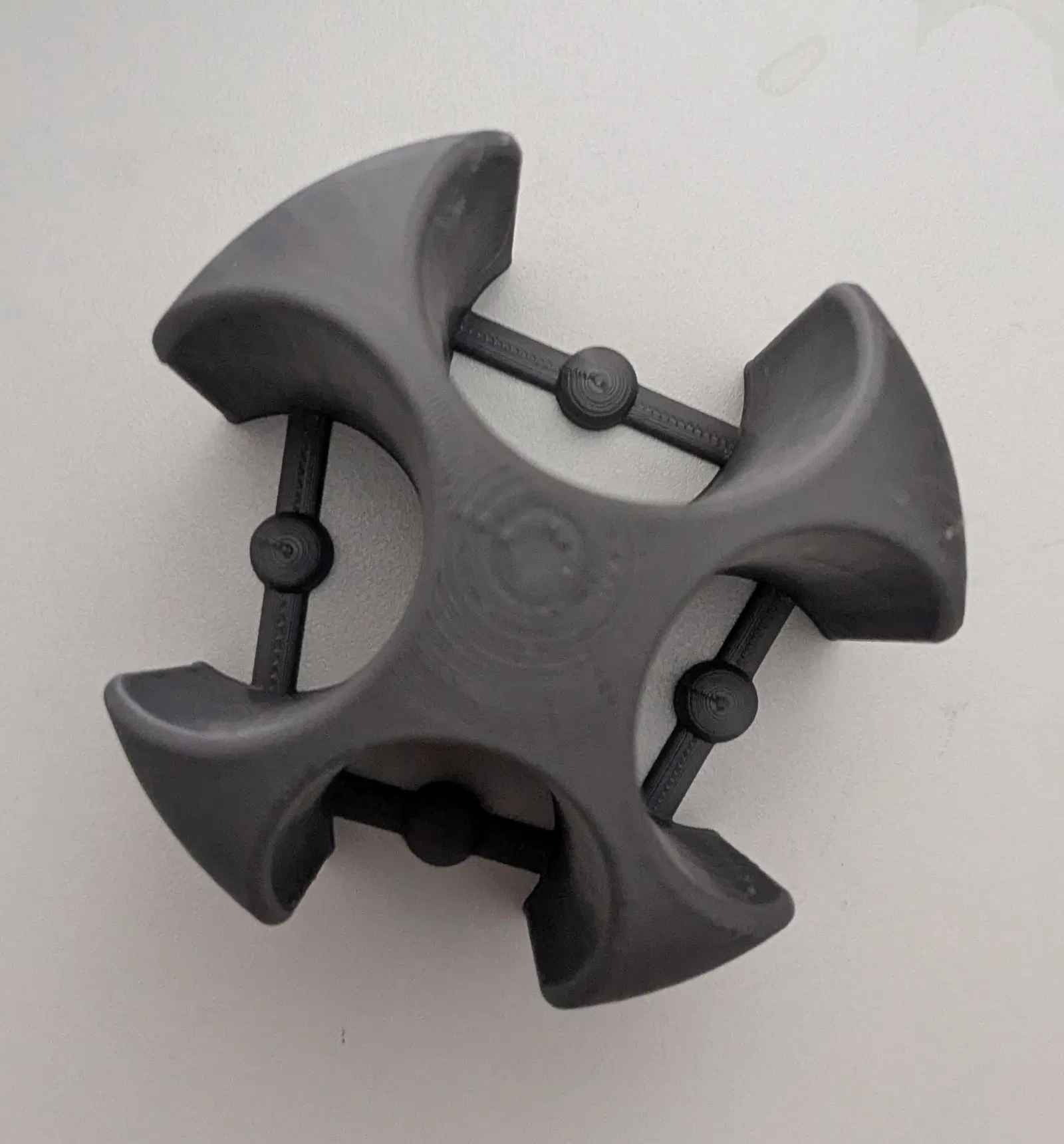

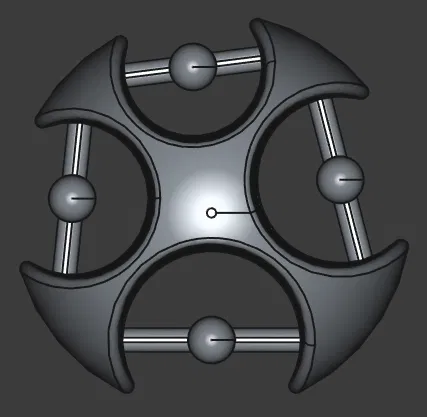

  • Dome trên một thanh (bar) bắc ngang qua giữa hốc

• Dễ dàng in trong thể tích máy in 150 mm^3.

• Không cần raft, brim hay supports.

• Đường kính từng hốc có thể chỉnh độc lập trong file CAD để tùy biến độ khít.

Lưu ý: Model được thiết kế bằng FreeCAD và dùng biến (variables) cho tất cả kích thước quan trọng. Vui lòng chỉnh kích thước trong mục cây {} VarSet để giữ được tính linh hoạt của thiết kế và các kích thước điều khiển theo tính năng (feature-driven dimensions).
