PC4M10 - Lỗ ren côn (tapered) STEP/STL để thiết kế

Tác giả jurassic73

Lượt tải
390
Lượt thích
54
Lượt coi
1.507
Bản remix
1

File 2 19,4 MB

  • pc4_m10_threaded_opening_1769579343.stlSTL · 18,4 MB
  • pc4_m10_threaded_opening_1769579344.stepSTEP · 1,1 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

tl;dr - dùng ren BSPT (British Standard Pipe Thread) đã được chỉnh sửa này để thiết kế lỗ nhận đầu nối PC4M10 với phần ren khớp đúng chuẩn, siết ngồi chuẩn và không bị cạ ren/chéo ren vài vòng đầu rồi tự “cắt” ren như khi dùng ren thẳng M10x1mm.

Mình đã phải thử đi thử lại khá nhiều mới ra đúng được. :)

Có sẵn cả STL và STEP để bạn dùng.

Vui lòng test với đúng đầu nối của bạn bằng cách in file pc4_m10_threaded_opening.stl ở layer height 0.15, ưu tiên random seam nếu có thể. Aligned seam có thể tạo thêm độ căng do đường seam chạy đều một chỗ. Đầu nối PC4M10 của bạn nên vặn vào nhẹ nhàng bằng tay cho tới khi phần taper chạm khít hoàn toàn; lúc đó chỉ cần thêm khoảng 1 vòng nữa là sẽ giữ chặt đầu nối tại chỗ. Canh extrusion multiplier chuẩn cũng giúp fit đẹp hơn.

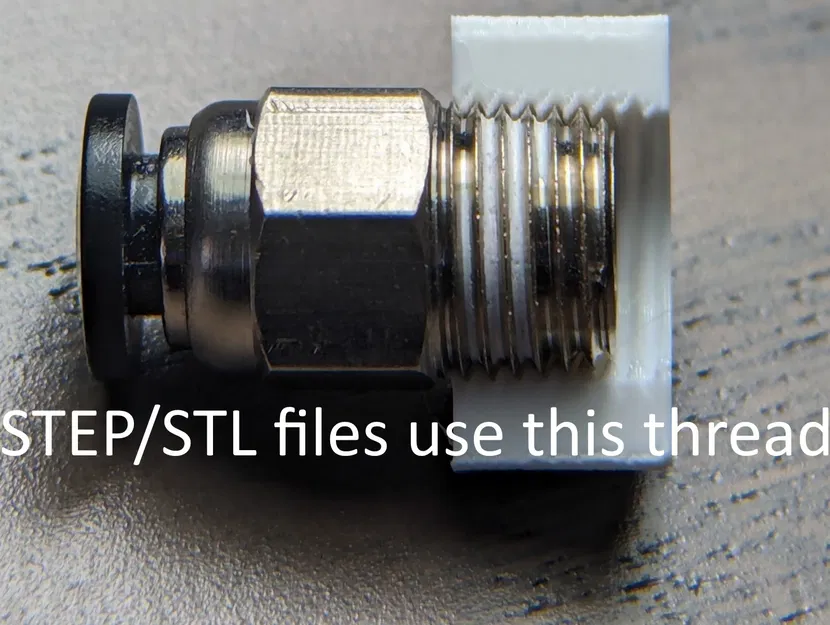

Model để tải về này là một đoạn ren đã được chỉnh sửa từ một chi tiết McMaster Carr 1/8" BSPT NPT (British Standard Pipe Thread / National Pipe Tapered Thread) để bạn dùng trong thiết kế như một phần ren cái (female threaded section) cho đầu nối PC4M10. Dùng file STEP này như một khối để cut-out vì nó đã được scale sẵn cho ren cái nhằm nhận đầu nối PC4M10.

Model STEP từ McMaster Carr đã được chỉnh sửa trong Fusion360 với các tham số scale bên dưới để phần cứng PC4M10 có thể ngồi hết ren, siết chắc và lực kéo phân bổ đều lên tất cả các vòng ren:

x axies: -5% (siết lại để connector không bị chạm đáy)
y axies: -5% (siết lại để connector không bị chạm đáy)
z axies: +2% (làm cao hơn để canh giữa phần ren)

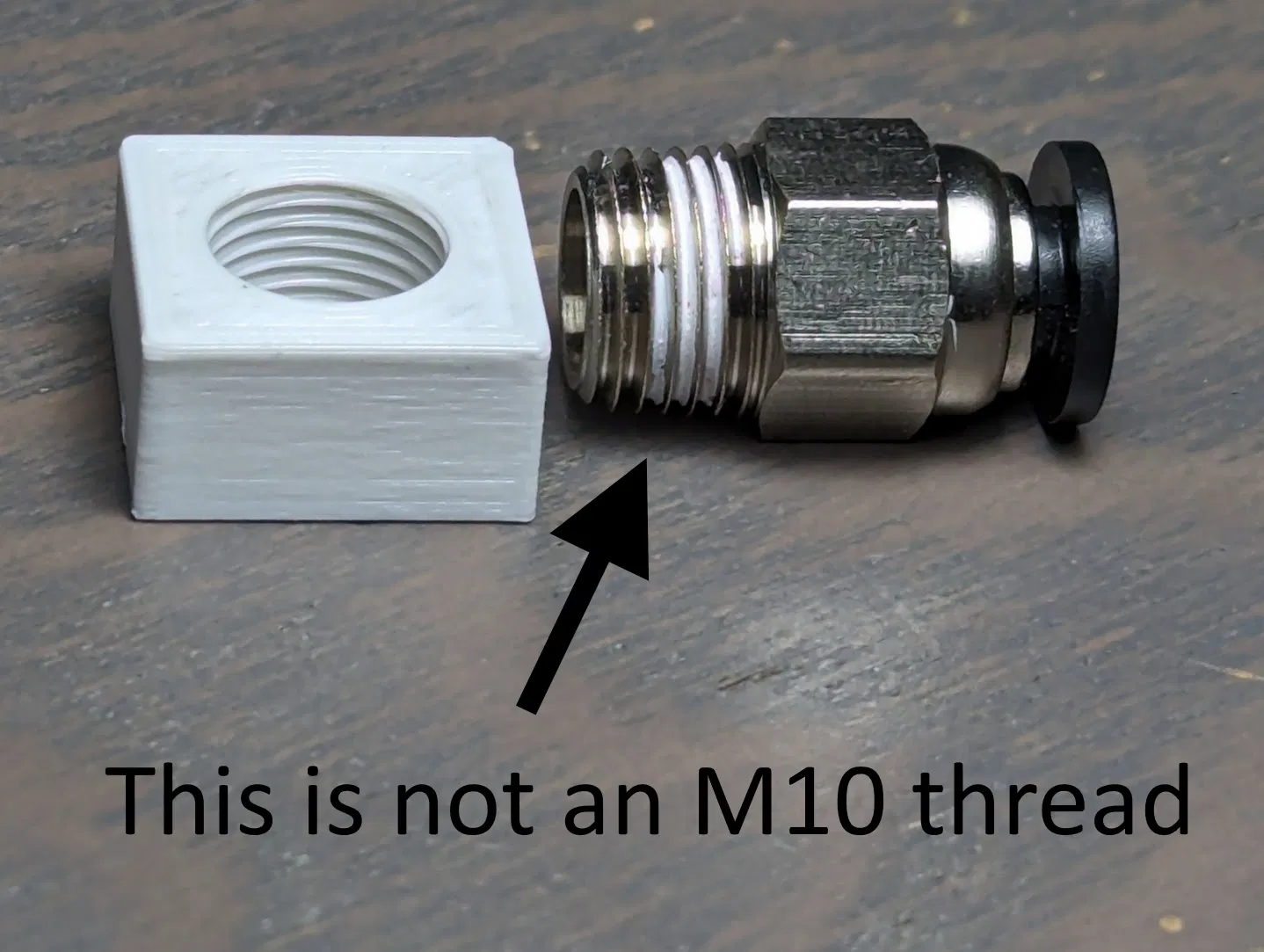

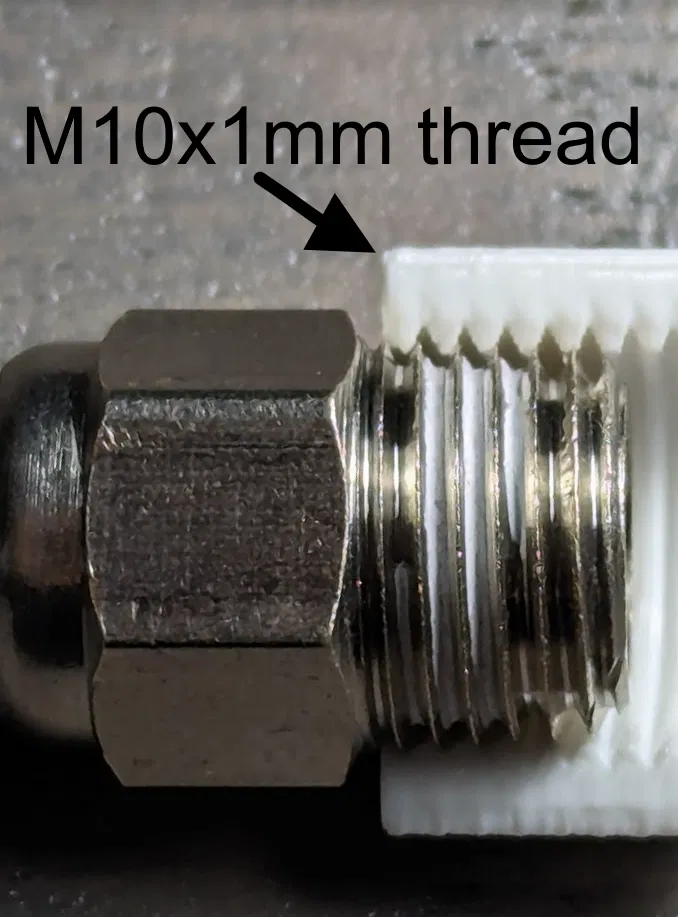

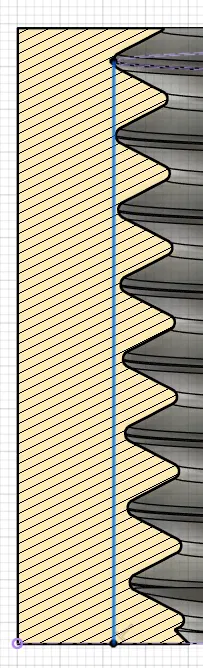

Nhiều thiết kế ngoài kia dùng ren M10 (metric 10mm) để “hợp tên” với connector, nhưng ren thẳng M10 này không phải ren côn (tapered) và cũng không đúng số vòng ren/bước ren của đầu PC4M10. Gọi là M10 cũng hơi gây hiểu lầm. Đầu nối của bạn có thể ăn khớp nhẹ với vài vòng ren đầu (xem hình) của một lỗ ren M10 thẳng, rồi sau đó sẽ cắt chéo vào phần ren còn lại. Nó vẫn có thể bám/giữ, nhưng khi tháo đầu nối ra bạn sẽ thấy vài vòng ren bị cào nát. Dùng model BSPT đã chỉnh sửa này thì sẽ không gặp tình trạng đó. Xem hình minh hoạ phần taper. Chủ đề về chuẩn ren này cũng được bàn khá nhiều.

Bài viết nói kỹ hơn về việc vì sao chuẩn ren này “gần đúng” và vẫn dùng được: https://www.ralstoninst.com/news/story/the-difference-between-npt-bspp-and-bspt-seals
