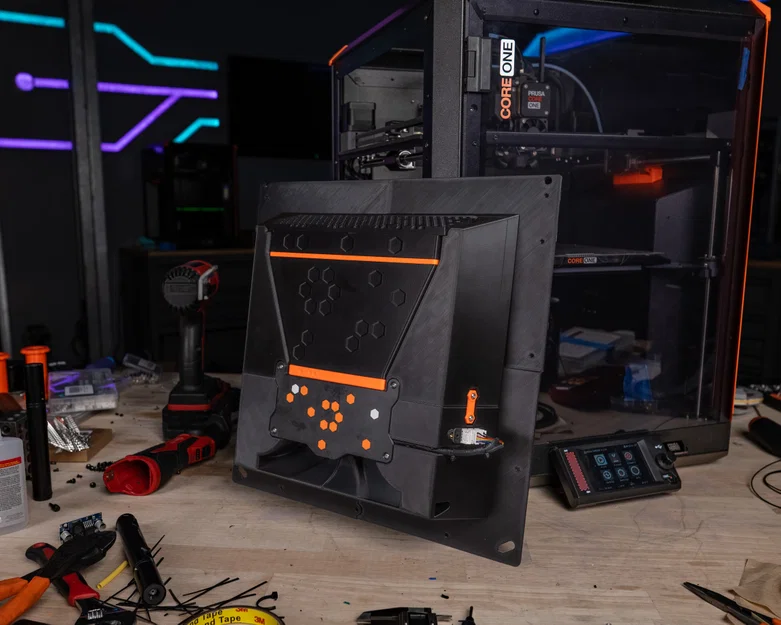

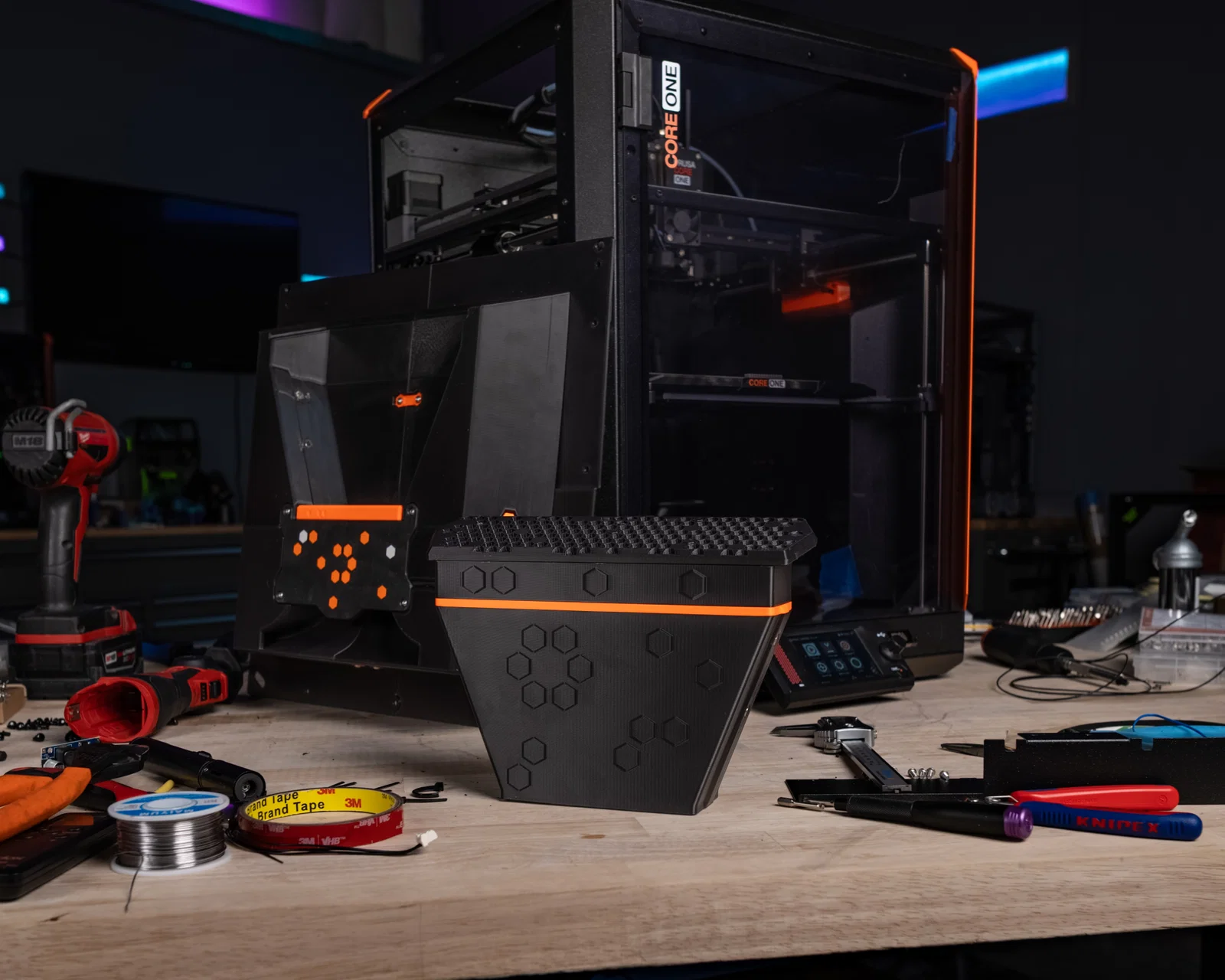

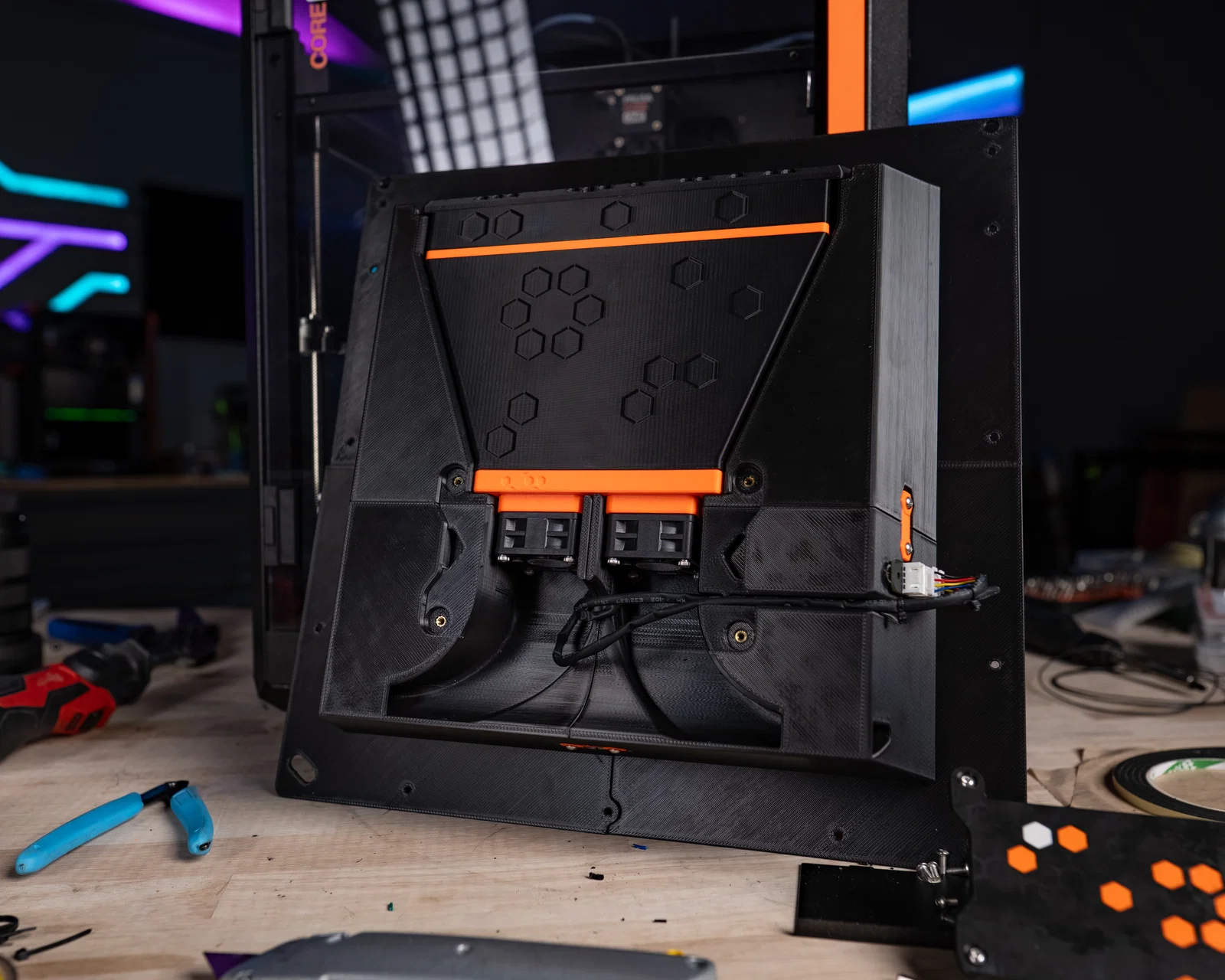

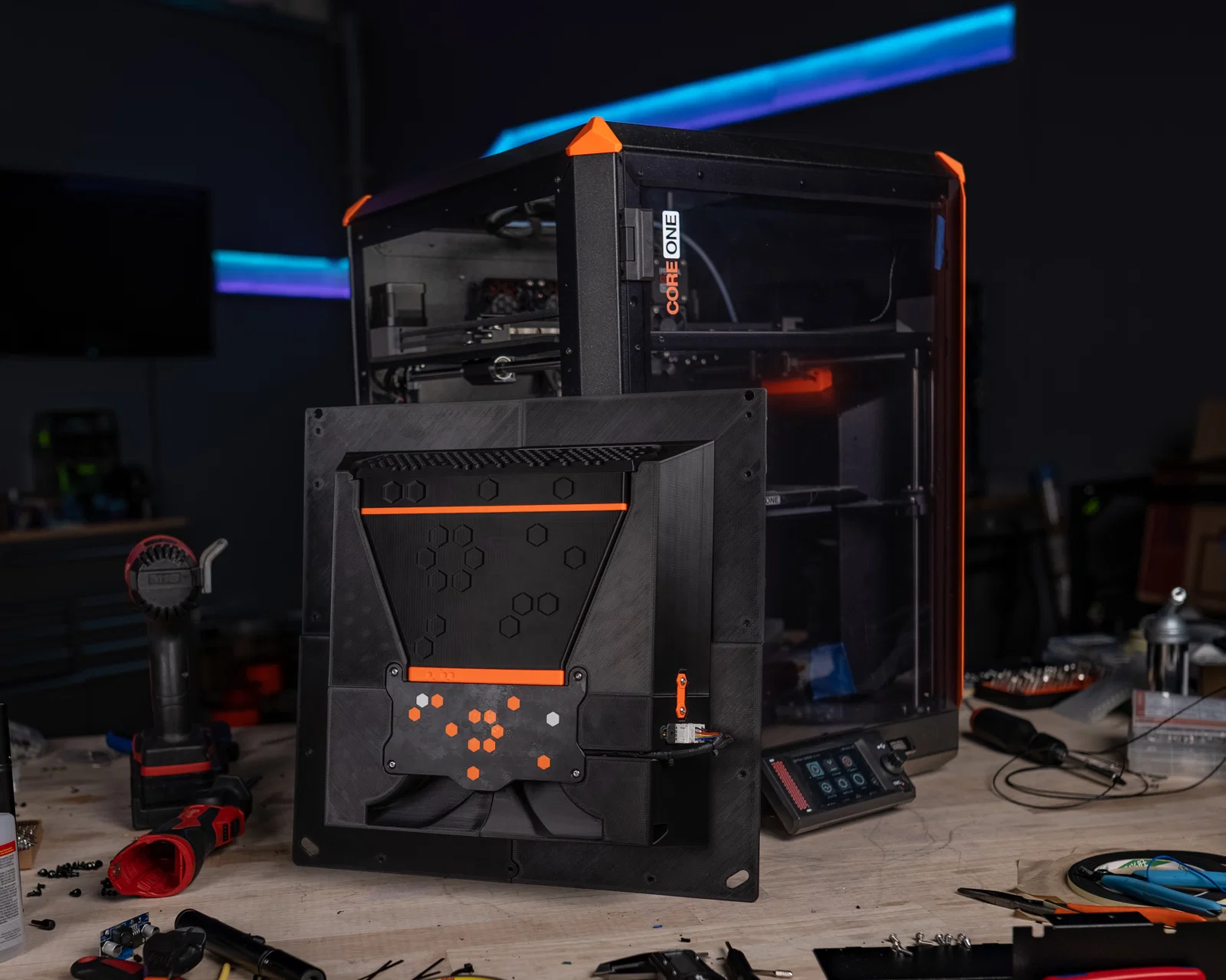

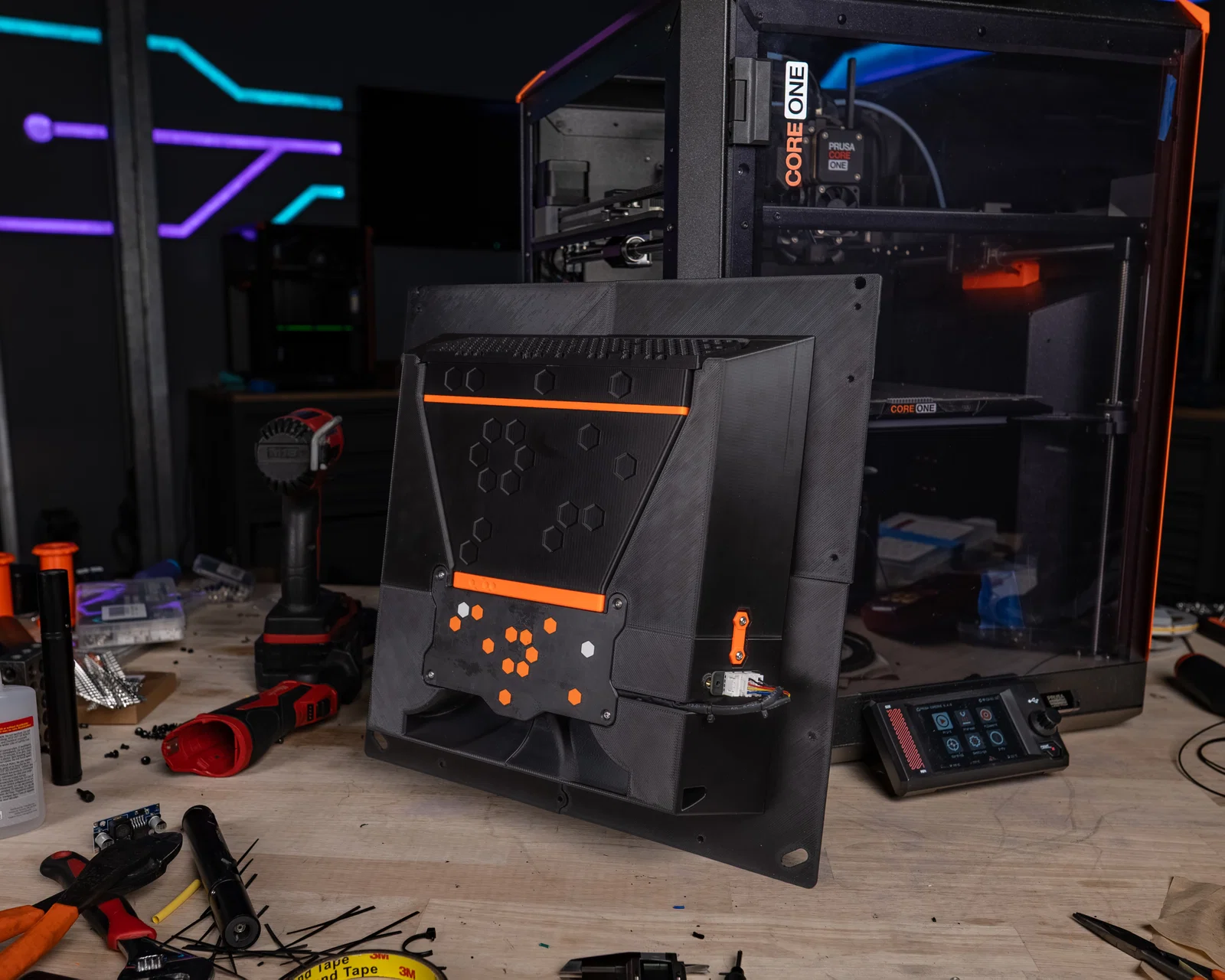

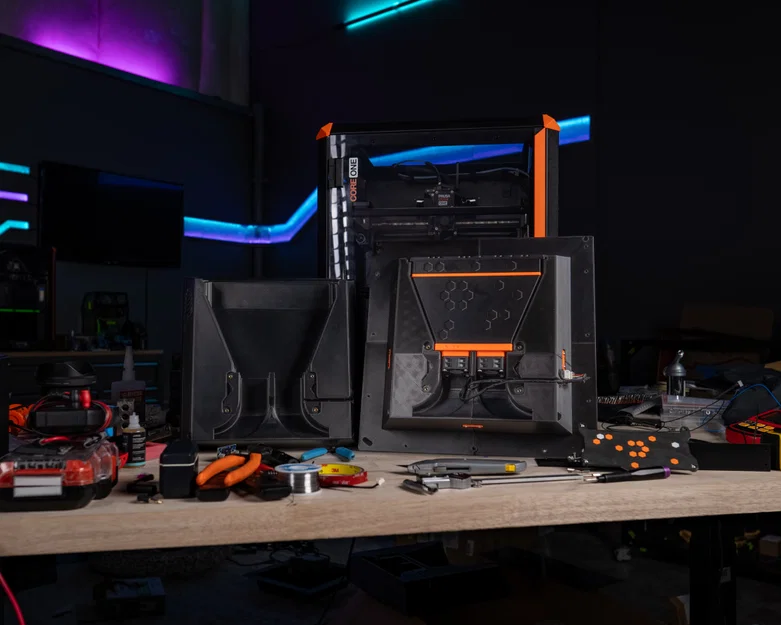

HIVE - Core ONE Internal Carbon / HEPA FIlter

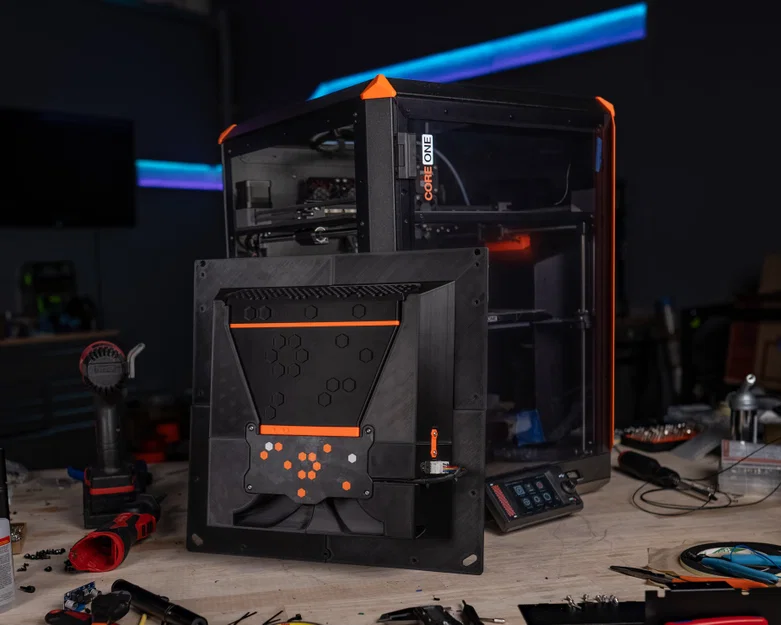

HIVE Filter – “High Efficiency Internal VOC Eliminator” cho Core ONE / +

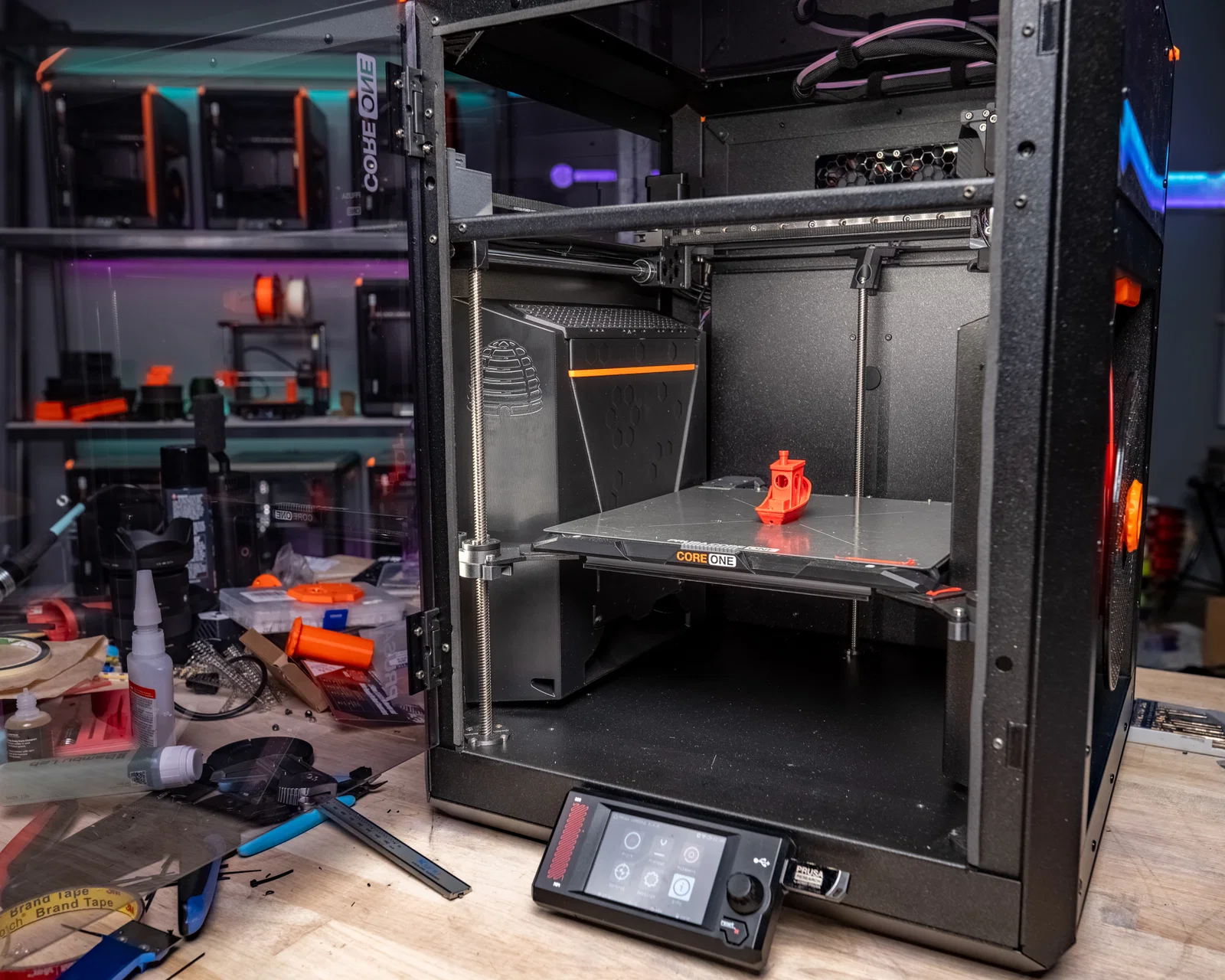

Hệ lọc HEPA + Activated Carbon đặt bên trong cho Prusa Core One, thiết kế để lọc sạch không khí trong buồng mà không xả nhiệt ra ngoài!

HIVE Filter tuần hoàn luồng khí đã lọc trở lại buồng in thay vì thổi ra ngoài máy, giúp giữ nhiệt độ buồng ổn định trong khi vẫn liên tục giảm VOC và hạt bụi mịn. Cái này đặc biệt hữu ích khi in ABS, ASA, PC, PA và các vật liệu khác nhạy với thay đổi nhiệt độ.

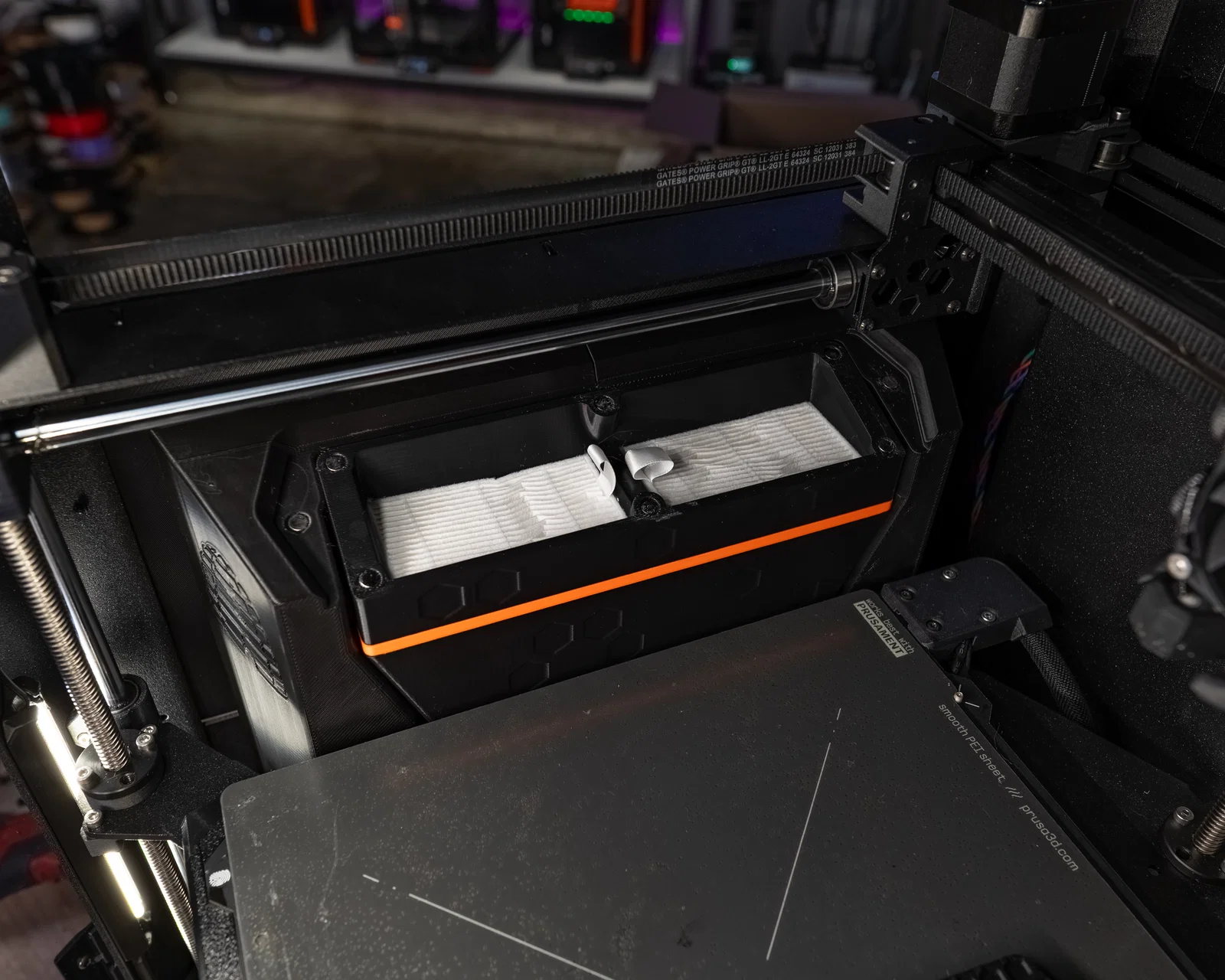

Lấy cảm hứng từ các thiết kế như Bento Box và Nevermore, HIVE được làm lại từ đầu để tích hợp khít với Core ONE, giữ tối đa thể tích buồng bên trong và cải thiện độ đồng đều nhiệt. Khí nóng được hút trực tiếp từ khu vực in đang hoạt động, đi qua lọc HEPA kép và buồng than hoạt tính nhiều tầng, rồi được phân phối đều trở lại gần đáy buồng.

Mục tiêu:
Không khí sạch hơn, nhiệt buồng cao hơn, và nhiệt độ ổn định hơn từ trên xuống dưới.

Featured trong video này:

Muốn Làm Cho Dễ Hơn?

Nếu bạn quan tâm tấm hông thép cắt laser, sơn powder-coat để tăng độ kín, độ cứng và độ khớp tổng thể, cho mình biết nha. Mình đang thăm dò nhu cầu và có thể sẽ cung cấp thêm bộ hardware kit (fan, nam châm, insert, ốc vít, & buck converter PCB) để khỏi phải mua số lượng lớn chỉ cho một bộ.

Để lại bình luận hoặc email [email protected] nếu quan tâm.

Mục Tiêu Thiết Kế

• Lọc khí trong buồng mà không xả nhiệt buồng ra ngoài

• Lọc nhiều lượt (multi-pass) để giảm VOC tốt hơn

• Ảnh hưởng tối thiểu tới thể tích sử dụng của buồng in

• Phân bố nhiệt đều khi in nhiệt độ cao

• Hoàn toàn có thể tháo trả lại như zin, không cần chỉnh firmware hay phần cứng nền

Tính Năng Nổi Bật

• 2 lọc HEPA kiểu robot hút bụi (đường hút)

• Ống chứa than hoạt tính lớn, nhiều tầng

• 2 quạt PWM 40 mm

  • Khuyên dùng 4028

  • Hỗ trợ 4020 với spacer đi kèm

• Ống dẫn khí cong bên trong để phân phối khí đều

• Các cụm được giữ bằng nam châm để giảm rung lạch cạch và giảm rò khí

• Dùng cổng Prusa chamber filtration fan sẵn có

Phần Cứng Cần Có (Affiliate Links)

• Prusa Core One / Core One L: https://mrly.link/coreone

• 2× lọc HEPA robot hút bụi: https://amzn.to/3NoefjG

• Hạt than hoạt tính: https://amzn.to/3ZiDGFT

• 2× quạt PWM 40 mm 4-wire

  • Ưu tiên 4028: https://amzn.to/49Jwmbl

  • 4020 hỗ trợ với spacer

• 37× M3 Voron heat-set inserts: https://amzn.to/49FSxPt

• 37× ốc M3×8 mm: https://amzn.to/4qrNglF

• 8× ốc M3×35 mm: https://amzn.to/45Yy3jM

• 23× nam châm 6×3 mm: https://amzn.to/4pKOs2E

• Buck converter 12 V (cho quạt 12 V): https://amzn.to/4pGw9LP

• Dây chia quạt 4-pin JST-XH (tuỳ chọn nhưng khuyến nghị): https://collabs.shop/l0fyz7

• Cáp nhảy 4 Wire Molex Clik-Mate (kết nối Buddy Board): https://www.digikey.com/en/products/detail/molex/0151350406/6830170

• Khuyên dùng filament ASA / ABS (PETG chưa test): https://mrly.link/prusament

File Bao Gồm

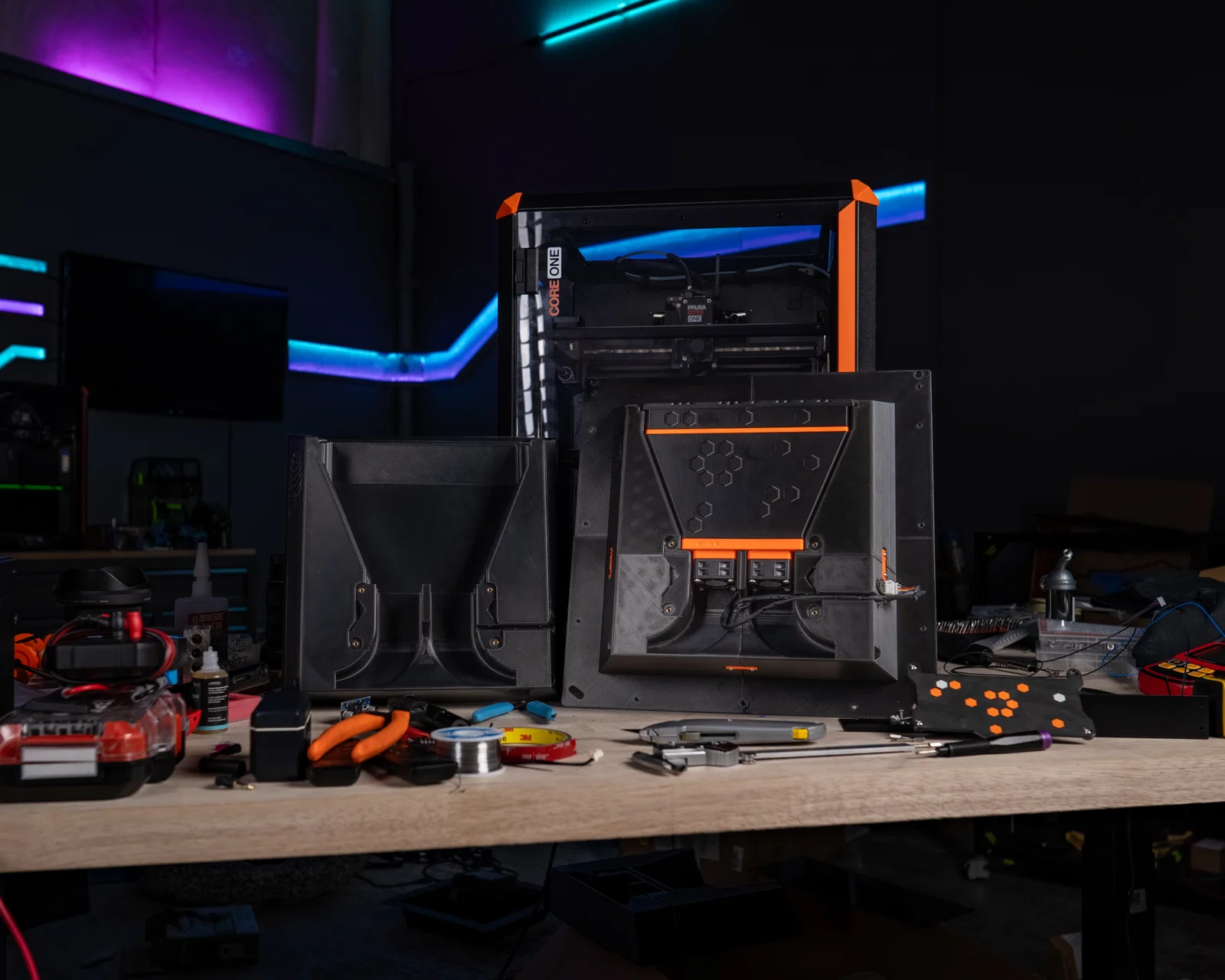

• Thân chính (nhiều mảnh, in được trên Core One)

• Thân chính (một mảnh, cần bed 300 mm+)

• Các chi tiết ống/bình chứa carbon

• Bản mã gắn tấm hông dạng in 3D

• File DXF tấm hông đặc (cho cắt laser - khuyên dùng thép 1.5mm)

• Spacer quạt 9 mm (cho quạt 4020)

Lưu ý:

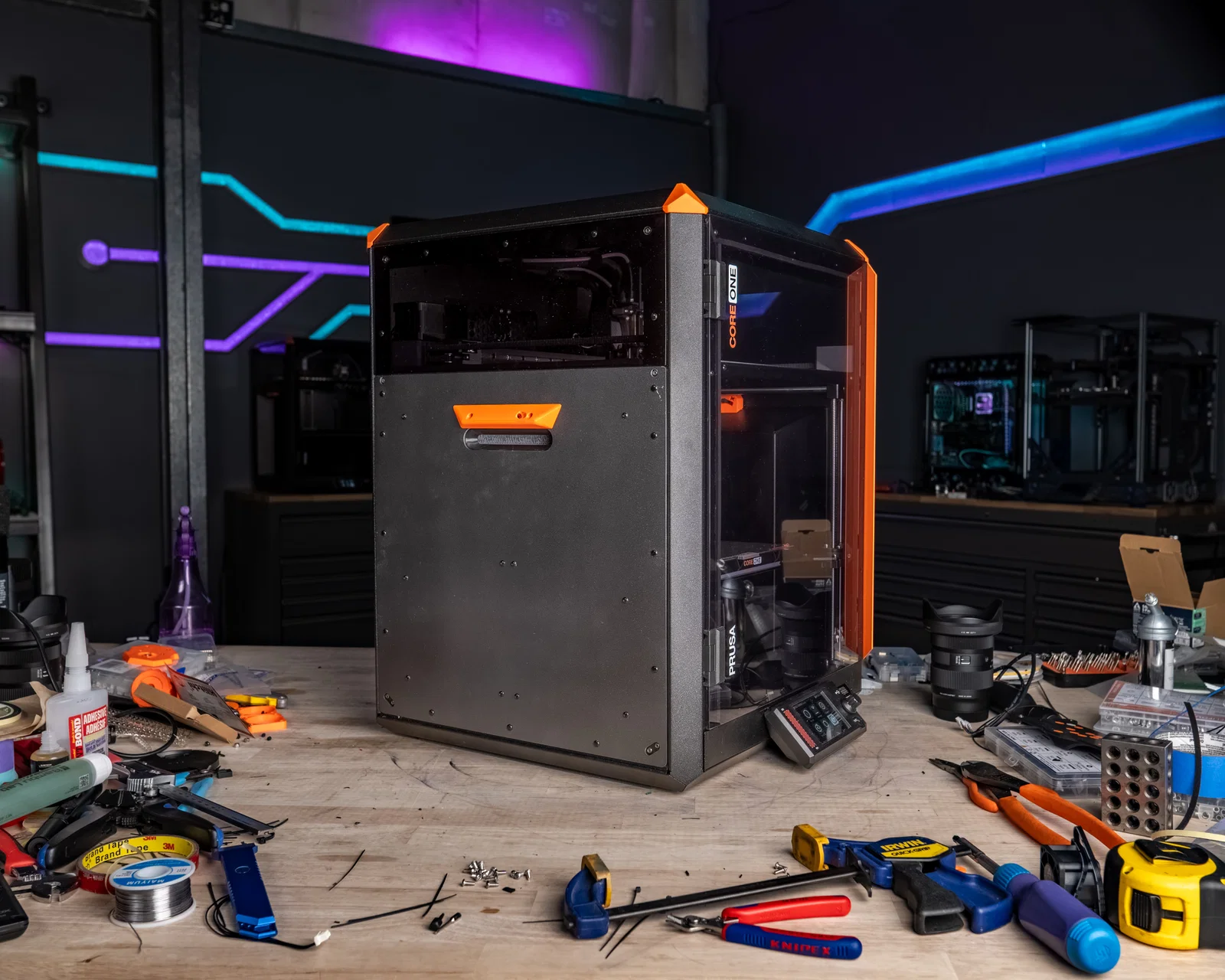

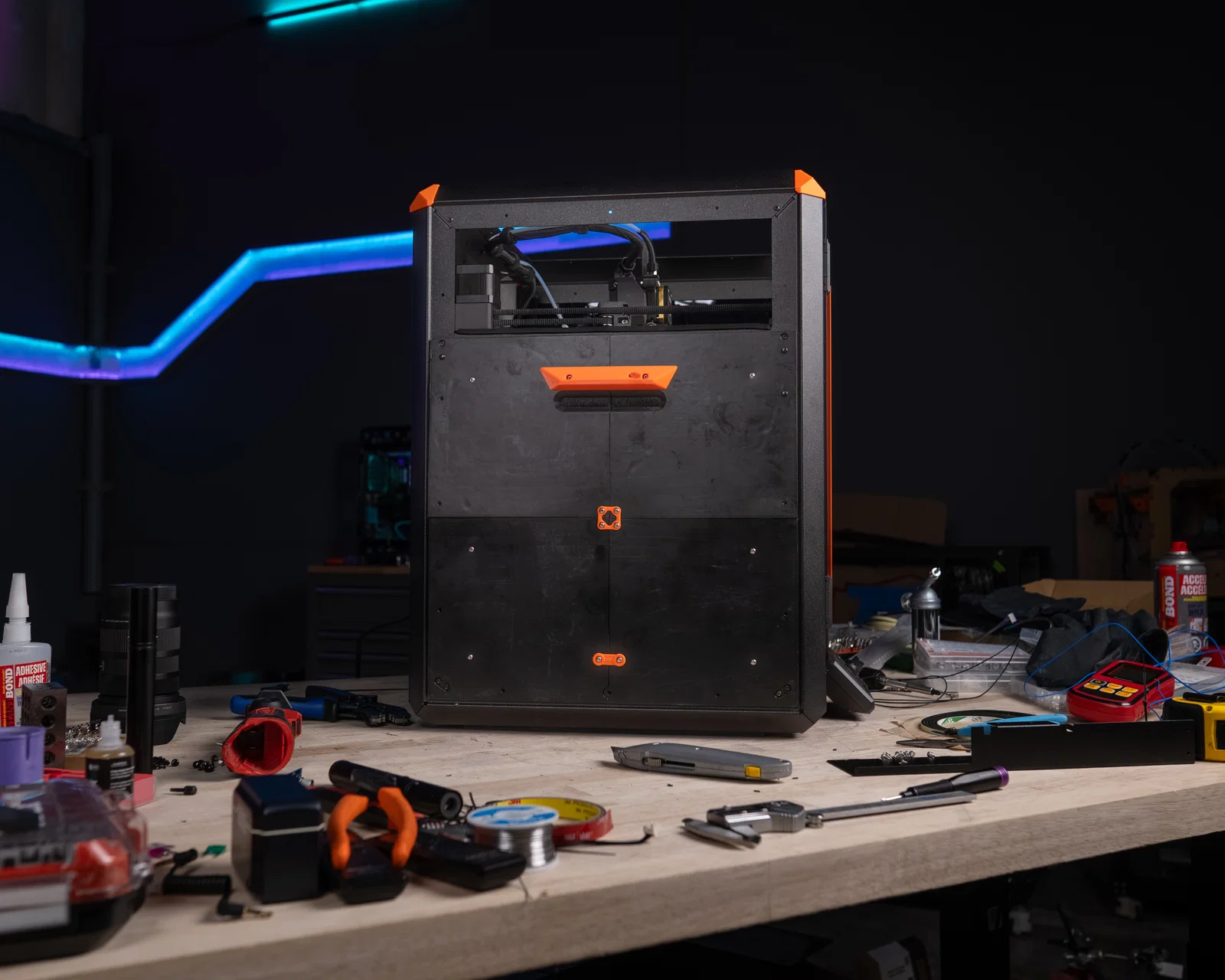

Video có dùng tấm hông thép cắt laser. Bản upload này tập trung vào phiên bản Core One in hoàn toàn bằng nhựa. Nhu cầu cho tấm thép làm sẵn đang được đánh giá.

Thông Số In

Thông số Thân Chính:

• 3 Perimeters

• 10% Support Cubic Infill (tiết kiệm vật liệu)

• 6 Top Layers / 4 Bottom

• Khuyên dùng Brim (mặt lớn dễ bị cong vênh)

• KHÔNG cần Supports

• Khuyên dùng ABS/ASA (PETG có thể được nhưng chưa test độ khớp.)

Các phần Thân Lọc, Connector, & Ngàm Gắn Quạt:

• 3 Perimeters

• 30% Adaptive Cubic Infill

• 5 Top / 4 Bottom Layers

• Khuyên dùng Brim

• KHÔNG cần Supports

• Khuyên dùng ABS/ASA (PETG có thể được nhưng chưa test độ khớp.)

Lưới Lọc (có sẵn file 3MF đã setup & khuyên dùng):

• Split Parts to Objects (mỗi lưới gồm 2 phần đặt chồng cùng nhau)

• Slice lưới với 0/0 Top/Bottom Layers (QUAN TRỌNG)

• 2 Walls cho lưới

• 30% Triangles Infill (QUAN TRỌNG, để thoáng khí nhưng vẫn giữ hạt carbon)

• Slice Handle Supports với 4/3 Top/Bottom Layers

• CẢNH BÁO: Sẽ hiện lỗi G-code Conflict & chi tiết có thể nhìn xấu do chồng lấn, nhưng vẫn in ra ổn.

Tổng Quan Lắp Ráp (Bản Ngắn)

1. Ép heat-set inserts vào đúng vị trí được chỉ định.

2. Dán nam châm vào tất cả các hốc ghép (kiểm tra đúng cực).

3. Lắp thân chính (bỏ qua nếu in bản một mảnh).

4. Gắn connector cho bản nhiều mảnh bằng ốc M3×8.

5. Bắt quạt vào bệ quạt (dùng spacer nếu là quạt 4020).

6. Gắn bệ quạt vào thân chính.

7. Lắp bình carbon và đổ hạt carbon theo từng lớp.

8. Siết/cố định mặt bích nắp bình.

9. Lắp lọc HEPA vào cụm housing HEPA.

10. Gắn các bản mã tấm hông dạng in.

11. Tháo tấm hông trái zin và giữ lại push pins.

12. Đi dây quạt vào cổng quạt lọc của Prusa
    (cần buck converter nếu dùng quạt 12 V).

13. Gắn cụm HIVE bằng push pins zin.

14. Đặt bình carbon vào, gắn cụm HEPA và lưới honeycomb.

15. Bật Chamber Filtration trong menu máy in.

GHI CHÚ: Hướng dẫn ảnh chi tiết đang được bổ sung và sẽ có sớm. Trong thời gian này, nếu bước nào chưa rõ cứ hỏi để mình giải thích thêm.

Ghi Chú & Cảnh Báo

• Không cần chỉnh firmware, bộ này dùng g-code mặc định của Prusa cho Chamber Filter!

• Bắt buộc dùng quạt PWM (quạt 2- hoặc 3-wire sẽ chạy full speed liên tục.)

• Hiệu quả giảm VOC mới chỉ được kiểm tra bằng mùi (các bài test thêm đang chờ!).

• Nhiệt độ buồng tăng và đều hơn thấy rõ.

• Tự cân nhắc khi dùng lúc in vật liệu phát VOC cao.
