Vỏ Dreamcast USB Adapter (USB4MAPLE của megavolt85)

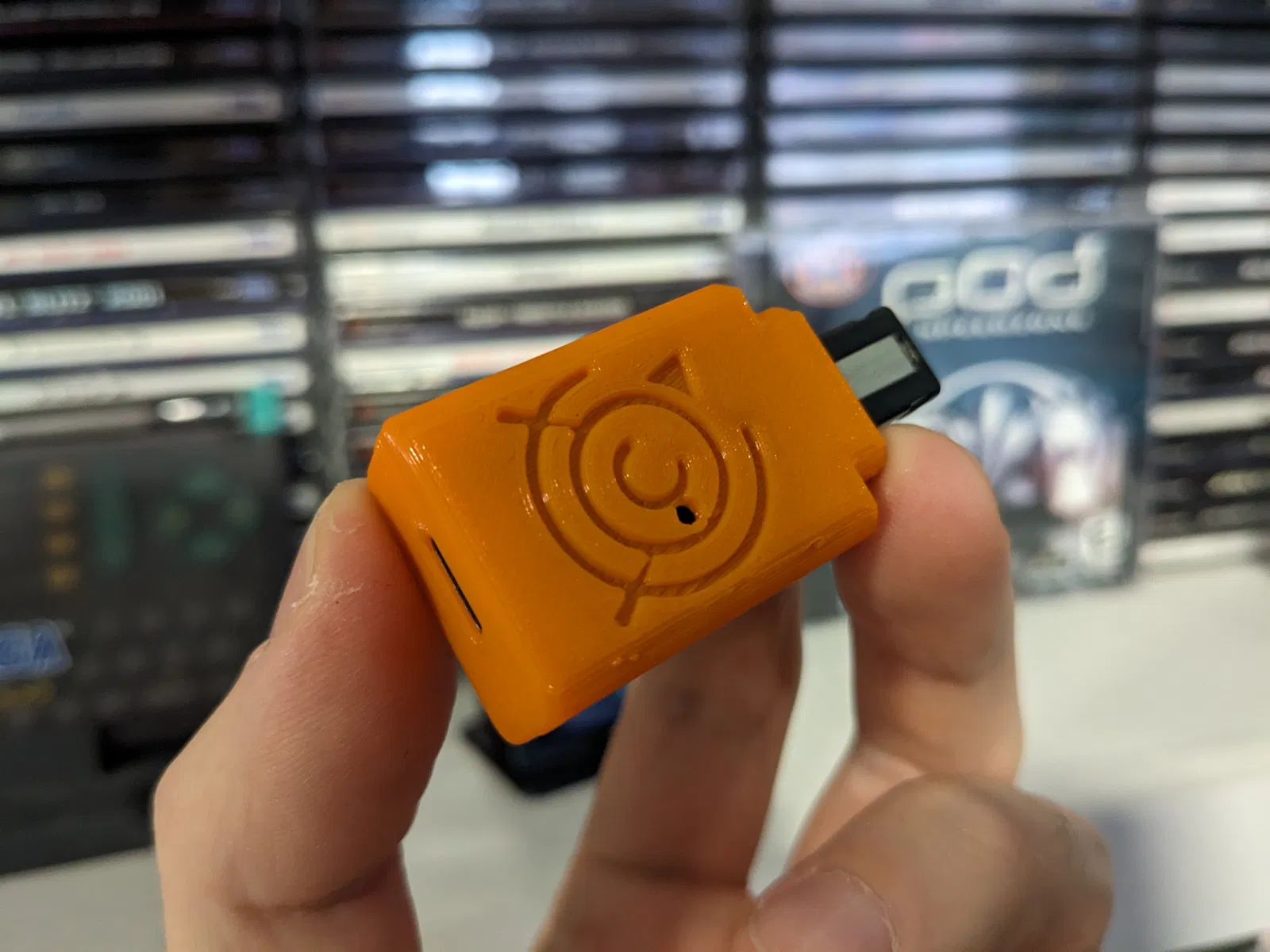

Vỏ (enclosure) thiết kế riêng cho USB adapter USB4MAPLE của megavolt85 dành cho Sega Dreamcast. Bạn có thể xem thêm thông tin tại đây. Bản build này dùng Raspberry Pi RP2040 Zero và đầu connector tay cầm lấy từ một dây extension. Mình dùng sợi dây extension này nhưng mình cũng thử với một sợi khác có sẵn ở nhà thì vẫn chạy, nên mình đoán đa phần dây đều dùng được. Chỉnh sửa: dây thương hiệu “Wigearss” trên Amazon sẽ không dùng được với vỏ này.

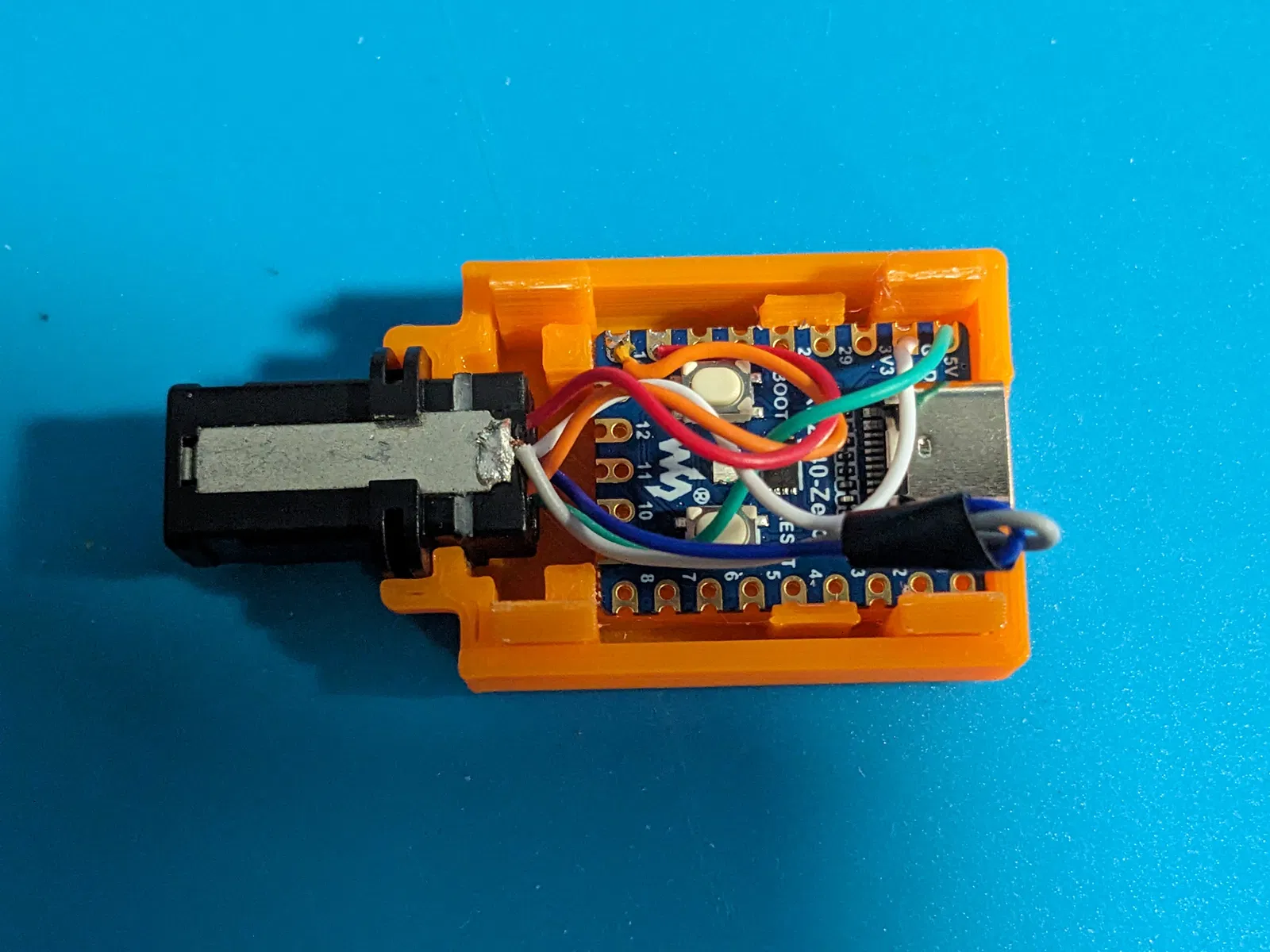

Vỏ in ra gồm 2 phần, bấm ngàm (snap) vào nhau. Mình đã test trên 2 máy in khác nhau và đều khớp ngon, nên dung sai (tolerances) chắc ổn với hầu hết máy in. Bên trong cũng có các ngàm snap để giữ board cố định. Lúc bấm/đóng ngàm thì cẩn thận chút để khỏi làm gãy tab.

Mình cũng chừa một lỗ pinhole để bạn có thể bấm nút boot phục vụ update mà không cần mở vỏ.

Về in ấn thì không có gì đặc biệt. Cứ in file y nguyên ở layer height 0.2mm. Không cần supports.

Cập nhật 4/12/2024: Chỉnh lại khe ngàm ở miếng nắp trên vì tab trước đó chưa với tới. Tưởng là với rồi nhưng thực ra chỉ là ma sát khít. Giờ thì chuẩn hơn.

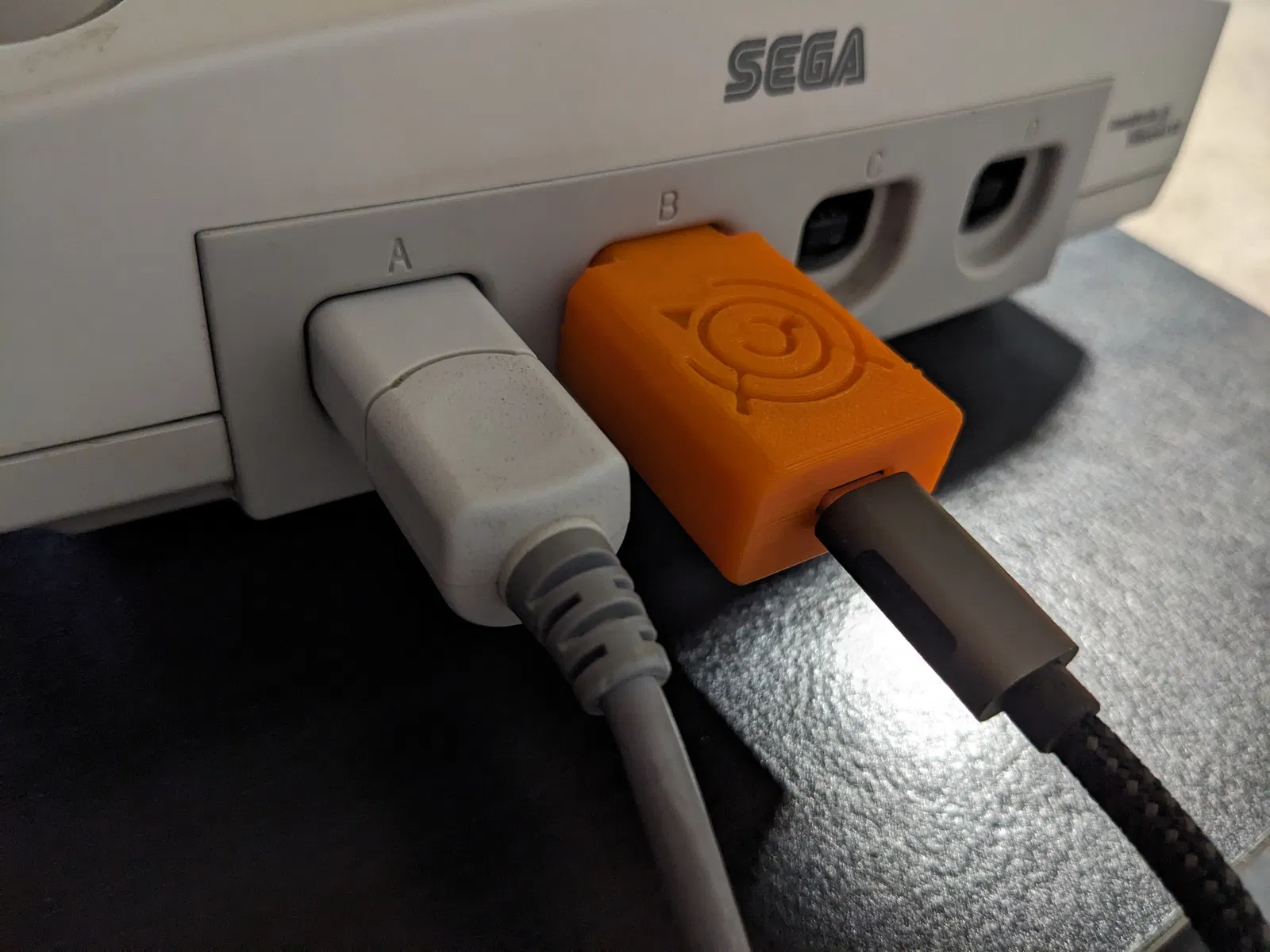

Cập nhật 4/13/2024: Tinh chỉnh thêm cả hai miếng để mọi thứ fit đẹp hơn. Vỏ cũng mỏng hơn chút, giúp chừa thêm khoảng trống phía trên khi cắm vào Dreamcast.

Cập nhật 4/15/2024: Thêm một “shaft” cho lỗ pinhole để bấm nút boot dễ hơn, tránh cây ghim/tăm bị trượt. Đồng thời cũng giúp dây không che mất lỗ.

Cập nhật 4/20/2024: Tinh chỉnh thêm phần đáy. Chỉnh kích thước khu vực đặt board để dễ trượt vào vị trí hơn, vì đôi khi mình thấy rất khó lắp. Mình cũng làm tab nhô ra thêm một chút để nắp trên bám chắc hơn.

Cập nhật: 2/27/2025: Hạ nhẹ các tab ở miếng đáy để khi ghép với miếng nắp trên sẽ khít hơn. Trước đây đôi lúc hai phần không ôm chặt như mình muốn và bị hở một khe nhỏ. Dĩ nhiên dung sai máy in cũng ảnh hưởng, nhưng mình nghĩ chỉnh này sẽ ổn trên đa số máy.

Nhớ đăng sản phẩm bạn làm được nha! Nếu bạn thích thiết kế này, cân nhắc tip trên Ko-fi. Cảm ơn bạn! :-)
