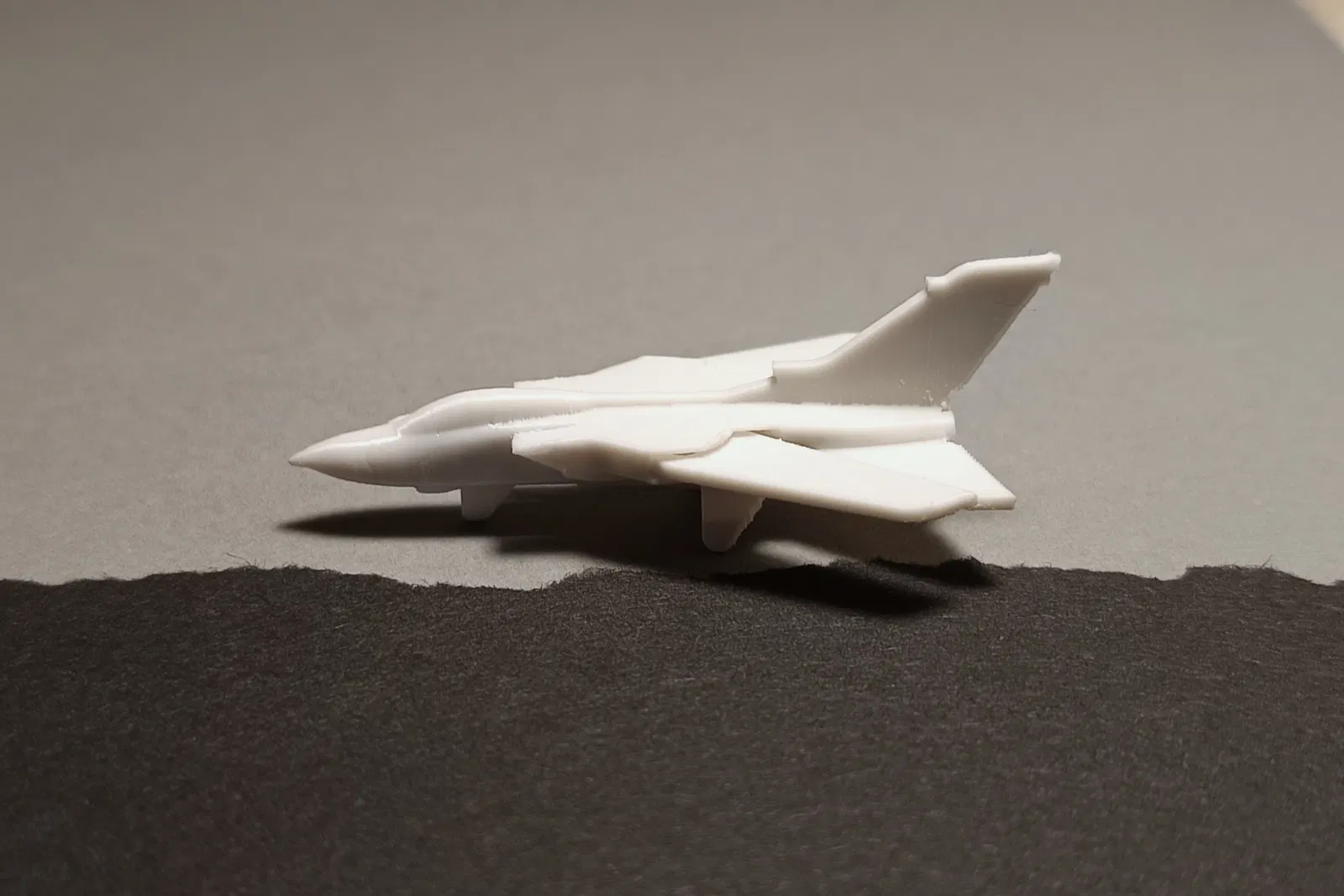

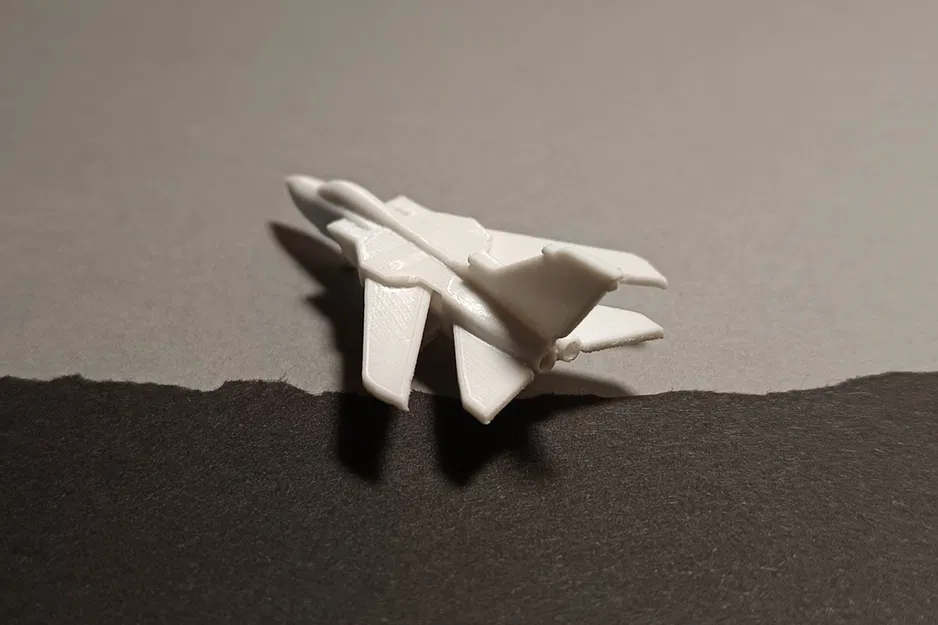

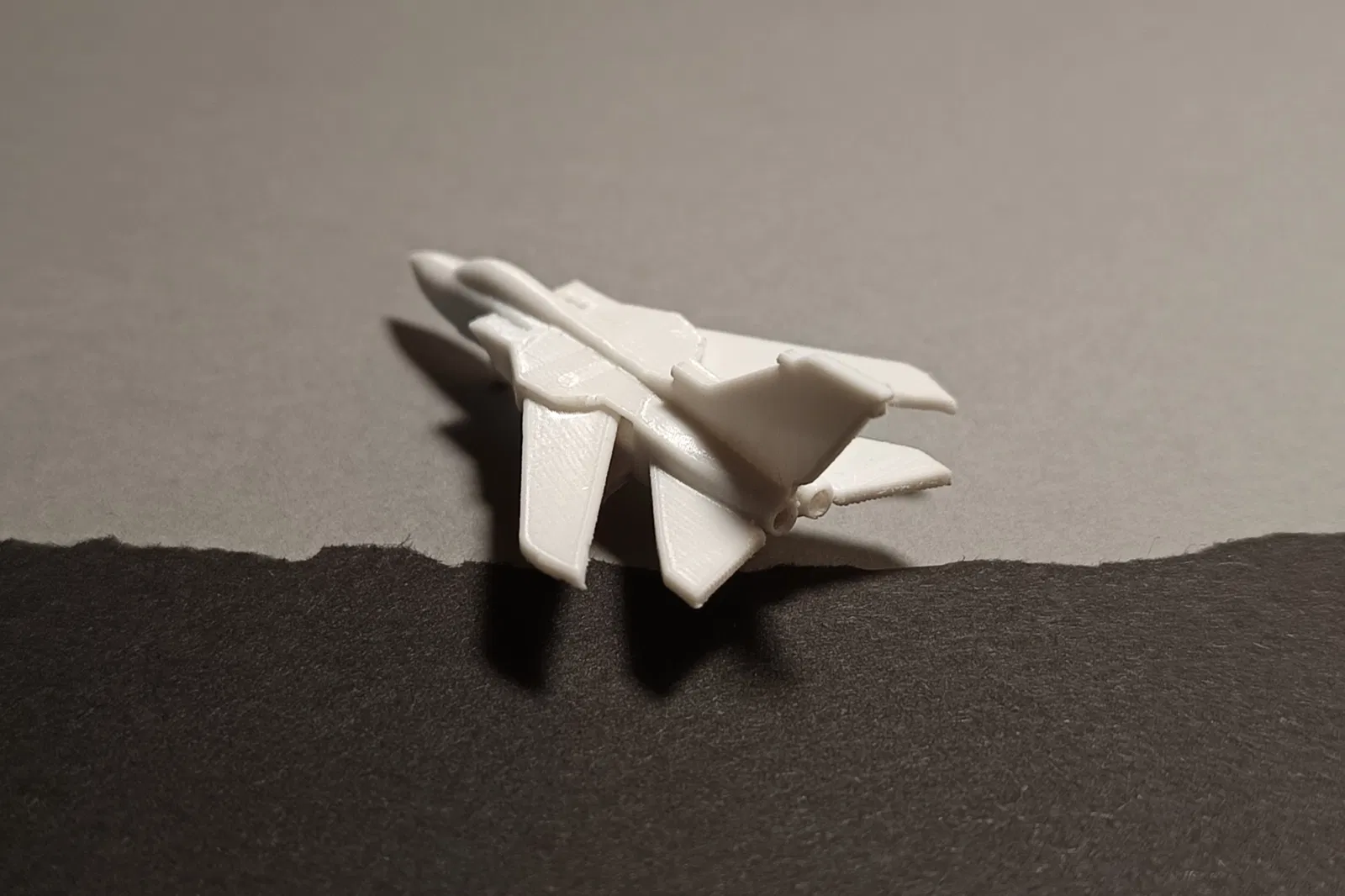

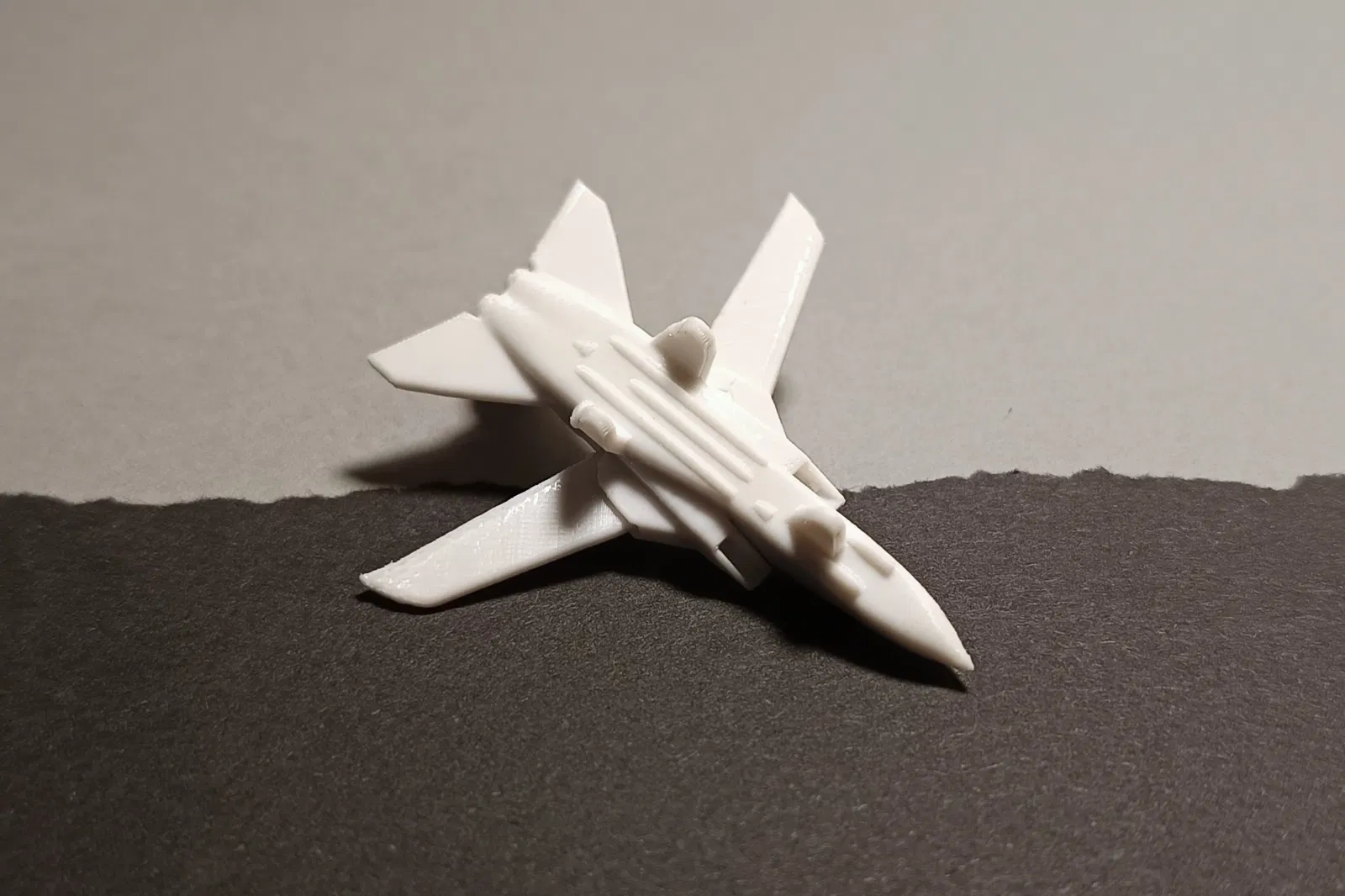

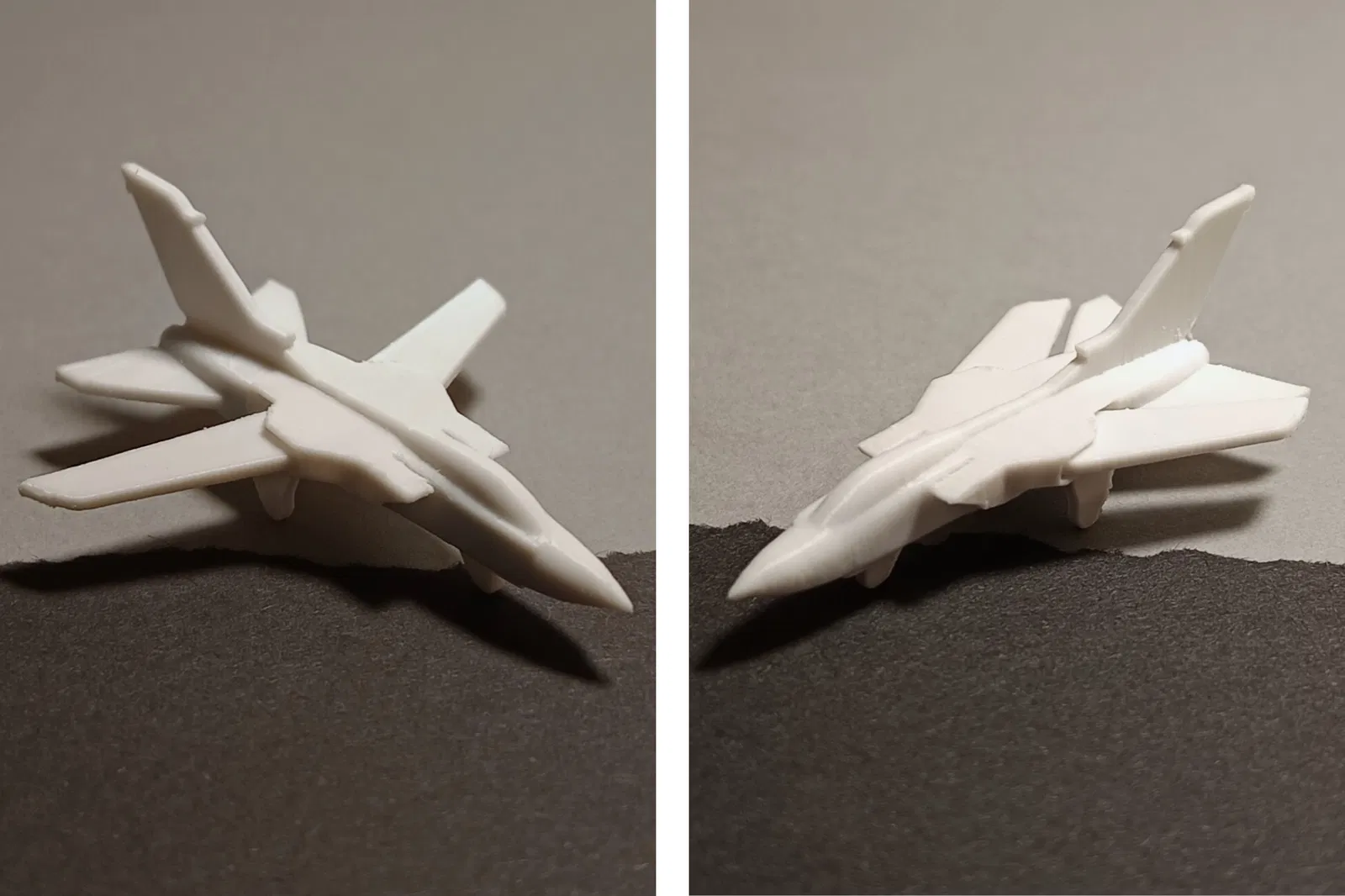

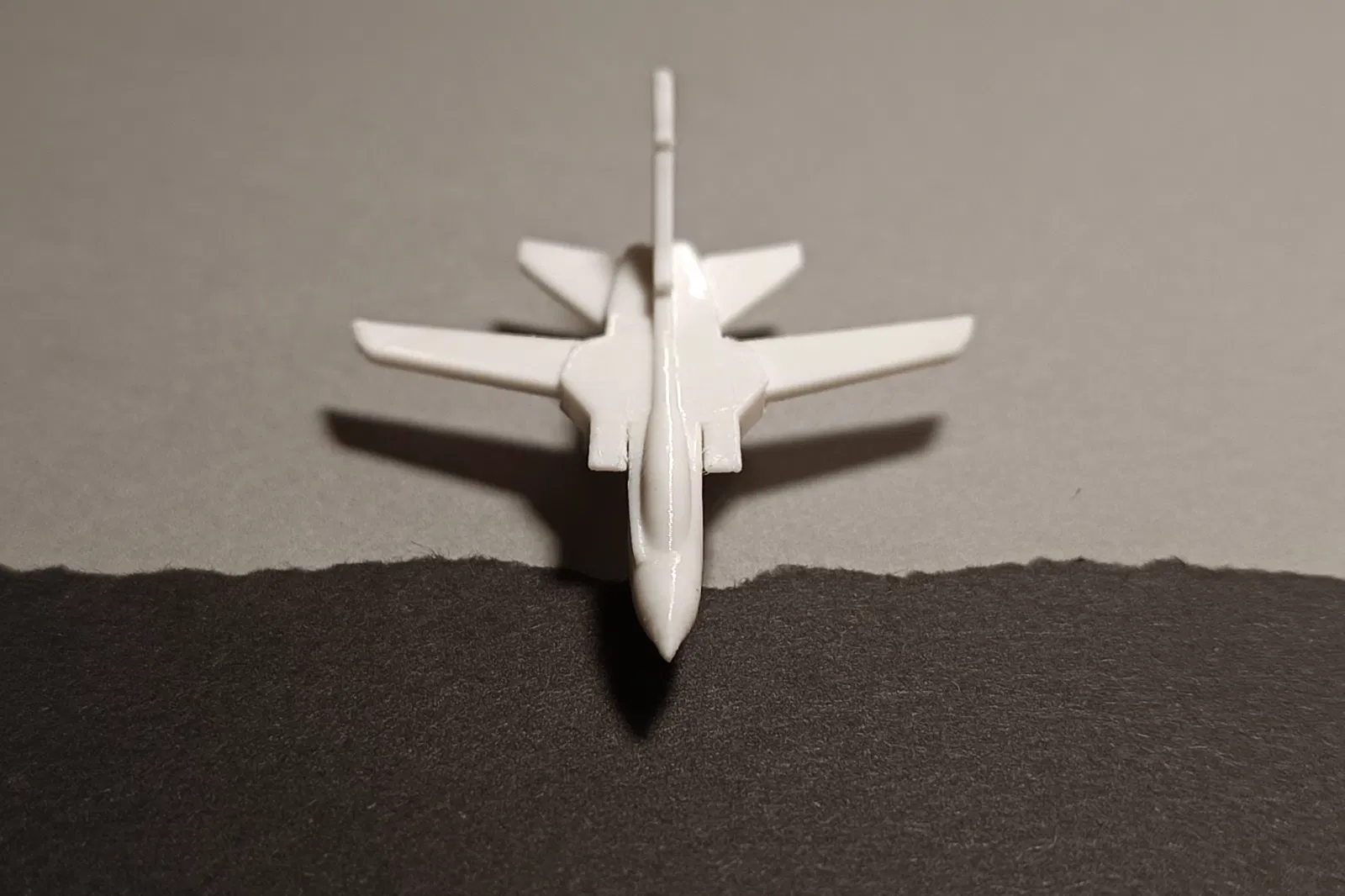

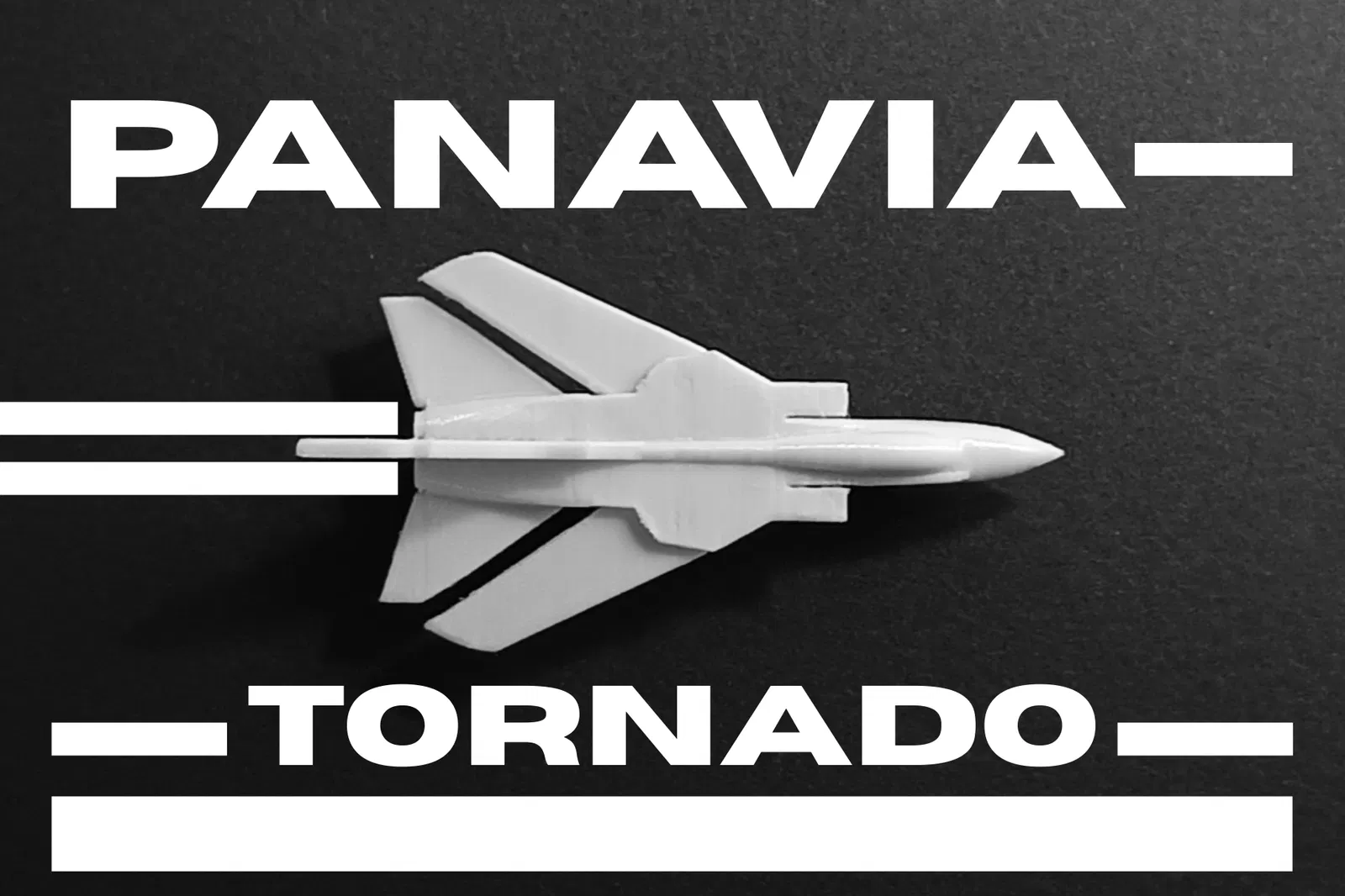

Panavia Tornado micro jet fighter print-in-place & articulated

Giới thiệu về Panavia Tornado

Panavia Tornado là dòng máy bay chiến đấu đa nhiệm cánh cụp cánh xòe, hai động cơ, được Ý, Vương quốc Anh và Đức cùng phát triển và sản xuất. Tornado có ba biến thể chính:

Tornado IDS (interdictor/strike) tiêm kích - cường kích,

Tornado ECR (electronic combat/reconnaissance) SEAD (Suppression of Enemy Air Defenses) máy bay chế áp/phòng không đối phương,

Tornado ADV (air defence variant) máy bay đánh chặn phòng không.

Tornado được phát triển và chế tạo bởi Panavia Aircraft GmbH, một liên danh ba quốc gia gồm British Aerospace (trước đây là British Aircraft Corporation), Messerschmitt-Bölkow-Blohm của Tây Đức, và Aeritalia của Ý. Chuyến bay đầu tiên diễn ra vào ngày 14 tháng 8 năm 1974 và được đưa vào biên chế giai đoạn 1979–1980. Nhờ thiết kế đa nhiệm, Tornado có thể thay thế nhiều loại máy bay khác nhau trong các không quân sử dụng nó. Không quân Hoàng gia Ả Rập Xê Út (RSAF) là đơn vị xuất khẩu duy nhất của Tornado, ngoài ba quốc gia đối tác ban đầu. Một đơn vị huấn luyện và đánh giá hoạt động từ RAF Cottesmore, Tri-National Tornado Training Establishment, đã duy trì mức độ hợp tác quốc tế vượt ra ngoài giai đoạn sản xuất. Đây là máy bay duy nhất không do Mỹ phát triển hiện đang được phê duyệt để mang vũ khí hạt nhân của Hoa Kỳ theo Nhóm Lập kế hoạch Hạt nhân (NATO's Nuclear Planning Group).

Tornado được RAF, Không quân Ý và RSAF vận hành trong Chiến tranh Vùng Vịnh năm 1991, nơi Tornado thực hiện nhiều nhiệm vụ tấn công thọc sâu tầm thấp. Tornado của các lực lượng khác nhau cũng được dùng trong Chiến tranh Bosnia, Chiến tranh Kosovo, Chiến tranh Iraq, ở Libya trong nội chiến Libya năm 2011, cũng như các vai trò nhỏ hơn tại Afghanistan, Yemen và Syria. Tính tất cả biến thể, đã có 990 chiếc được sản xuất.

**

Về chính mẫu model**

Bạn có thể tìm thấy hàng trăm mẫu tiêm kích trên Internet.

Một số mẫu là bản tái hiện rất sát với máy bay thật, nhưng lại không “ngon” để in 3D (vì cánh quá mỏng, động cơ và càng đáp phức tạp, cần rất nhiều supports, v.v.).

Ở chiều ngược lại, có những mẫu máy bay đơn giản rất dễ in, nhưng lại không còn giống máy bay nguyên bản nữa.

Mình cố gắng tạo ra thứ gì đó ở giữa: một mẫu vừa dễ in vừa nhìn ra được đúng dáng máy bay thật. Mình đã dành khá nhiều thời gian để chỉnh độ dày cánh, thiết kế càng đáp ở mức chấp nhận được, và cách tối ưu để bỏ supports mặc định, đồng thời làm cho chiếc máy bay nhìn “thật” tới mức ngay cả người không quan tâm hàng không cũng phân biệt được vài mẫu khác nhau.

In ấn

• Thiết lập chất lượng cao, chiều cao lớp 0.12mm-0.15mm (mình dùng 0.12mm)

• Nozzle 0.4mm

• KHÔNG cần supports (trừ khi bạn chọn phiên bản không có chúng)

• 100% infill

• Mình khuyên dùng raft để đảm bảo mẫu không bị bong khỏi bàn in giữa chừng.

• Thời gian in (trên máy in 3D của mình) khoảng 1h đến 1h 40 phút tùy thiết lập, hiệu suất máy và kích thước chiếc jet.

• Mình khuyến nghị KHÔNG scale down mẫu, vì một số chi tiết (cửa hút gió, động cơ, mũi) có thể bị biến dạng, hoặc thậm chí không in ra do quá mỏng đối với slicer và máy in. Mình cũng không đảm bảo kết quả tốt khi scale up.

Vệ sinh mẫu sau khi in

Dưới đây là hướng dẫn ngắn để tháo các phần không cần thiết sau khi in.

Hình minh họa là MiG-29, nhưng cách làm áp dụng cho tất cả các mẫu.

Đầu tiên, tháo raft bằng kềm cắt.

Sau đó tìm các khe hở trên cánh (được đánh dấu bằng mũi tên đỏ). Đừng quên phần động cơ và các cánh ổn định.

CẨN THẬN bẻ phần supports bằng kềm, mình không khuyến khích dùng tay, vì cánh có thể gãy theo lớp in, không đúng chỗ cần gãy.

Nhớ là, dù có lỡ bị vậy thì cũng không cần phải in lại. Nhiều khi chỉ cần dán cánh bằng keo siêu dính (superglue) là được.

Bạn cũng có thể làm mịn cánh bằng dũa nhỏ hoặc giấy nhám, và hơ đứt các sợi tơ nhựa bằng bật lửa.

Thông tin thêm

Nếu bạn thích các mẫu micro jets của mình thì để lại một bình luận dễ thương nha. Mình đang làm thêm vài mẫu máy bay mới và sẽ đăng lên sớm. Mình rất cảm ơn nếu bạn chia sẻ ý tưởng về các mẫu tiêm kích mới, hoặc một thứ gì đó hoàn toàn khác. Mình rất sẵn sàng nhận góp ý.

Mình cũng xin nói rõ là mình không phải dân chuyên nghiệp và mình xem việc tạo model để in 3D như một sở thích. Vì vậy, mong bạn thông cảm cho công sức của mình.

**

Chúc bạn in thành công và chơi vui!**
