openConnect Drawer Generator – Trình tạo ngăn kéo tuỳ biến cho openGrid

Một trình tạo ngăn kéo mã nguồn mở cho openGrid, sử dụng hệ openConnect. Model này tạo ra vỏ ngăn kéo (drawer shell), hộp ngăn kéo (drawer container), kẹp chặn (stopper clips), nhãn ngăn kéo (drawer labels) — tất cả đều tùy biến được. Bạn có thể dùng MakerWorld Customizer hoặc tải file nguồn về để chạy bằng OpenSCAD kèm thư viện BOSL2 trên PC.

Tuỳ chọn lắp đặt (Mounting options): Vỏ ngăn kéo có thể có rãnh bắt ở Mặt sau (Back, để treo tường) hoặc Mặt trên (Top, để gắn dưới bàn, thường dùng với Underware). Các tuỳ chọn ít gặp như bắt ở Đáy (Bottom) hoặc Bên hông (Side) cũng có sẵn. Dù chọn kiểu lắp nào thì kích thước lòng trong của vỏ ngăn kéo vẫn giữ nguyên, nên hộp ngăn kéo luôn tương thích.

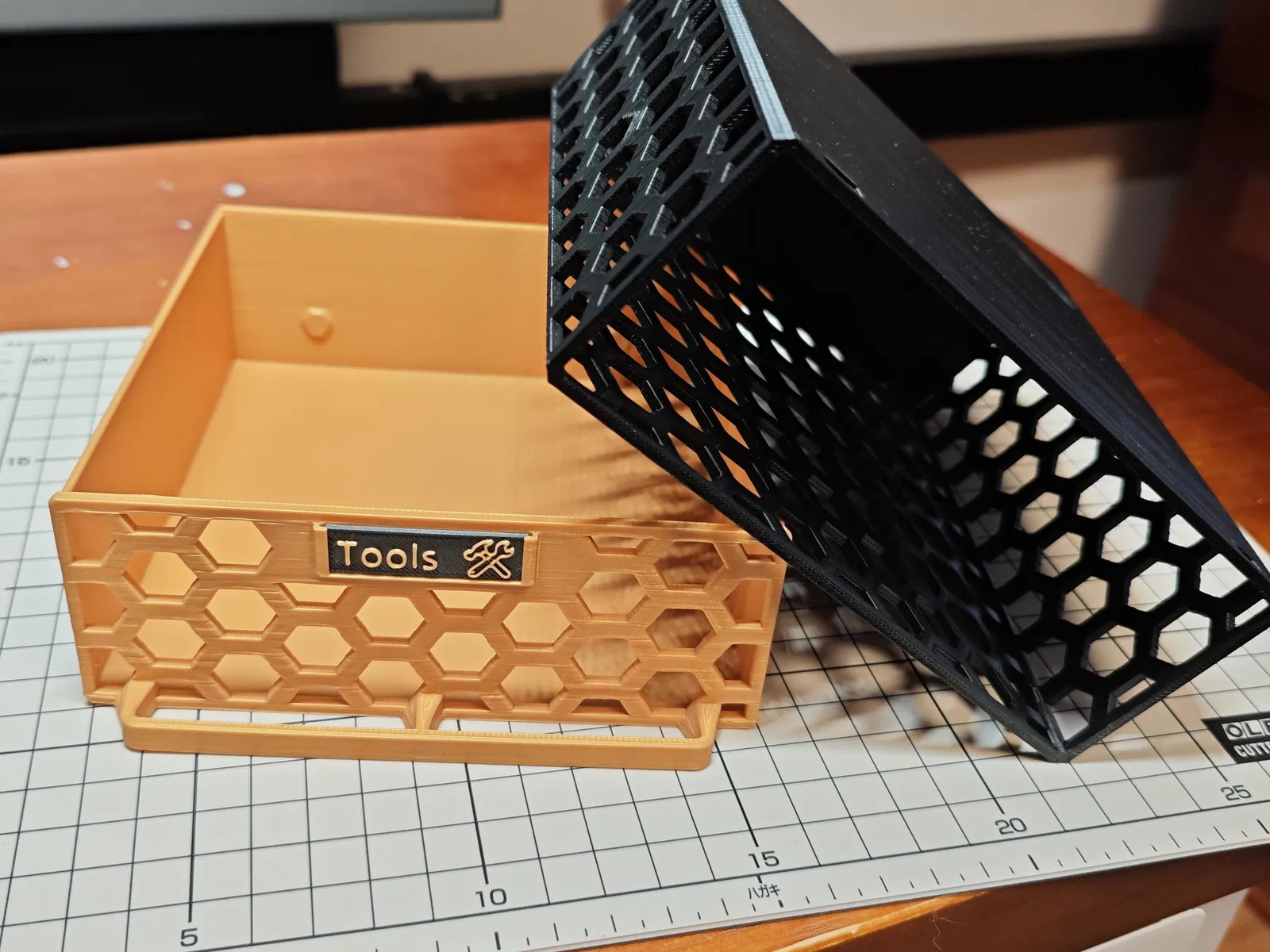

Kích thước và hoạ tiết thành (Size and Wall pattern): Bạn có thể tuỳ biến chiều rộng, chiều cao và chiều sâu theo đơn vị openGrid. Với từng mặt thành riêng lẻ, bạn chọn được kiểu Solid hoặc Honeycomb để cân bằng giữa độ nhìn thấy, chống bụi và tiết kiệm filament.

Nhãn (Label): Mặt trước của hộp ngăn kéo có tuỳ chọn khay gài nhãn. Dùng file openconnect_drawer_label.scad để tạo nhãn theo ý với chữ và emoji (tuỳ chọn). Khi in nhãn, hãy đặt wall generator là Arachne. Kiểu chữ “Emboss” dễ in hơn và khuyến nghị cho nozzle 0.4mm. Muốn đẹp hơn nữa thì dùng nozzle 0.2mm.

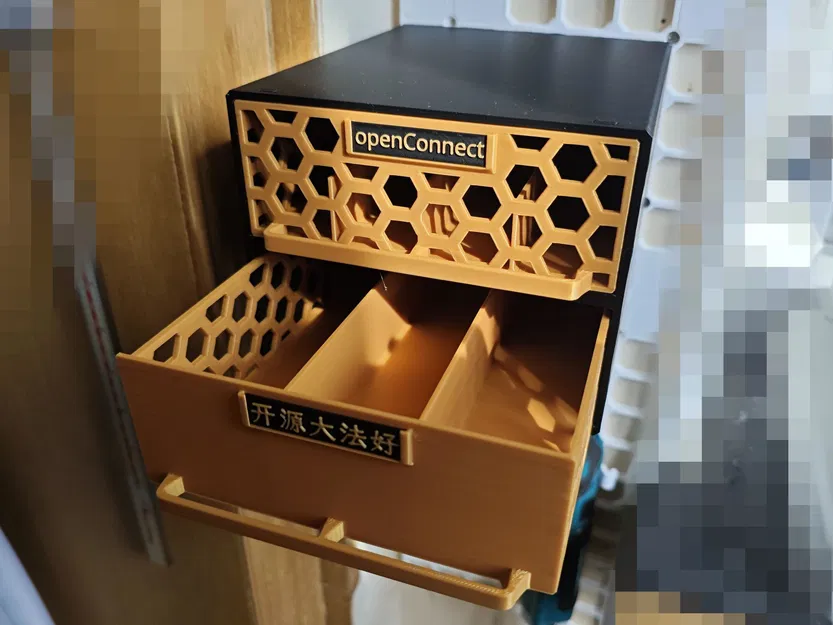

Vách ngăn (Dividers): Hộp ngăn kéo có thể chia thành các ngăn theo ý bằng cách nhập “compartment_total_grids” và “container_compartment_list” trong customizer. Vỏ ngăn kéo cũng chia tương tự, với đơn vị kích thước ngăn dựa trên tile size của openGrid. Khi bật vách ngăn cho vỏ (shell dividers), bạn sẽ cần tạo hộp (container) cho từng ngăn riêng biệt.

Chặn ngăn (Stoppers): Chặn giúp hộp ngăn kéo không bị trượt tuột ra hết. Mặc định, vỏ ngăn kéo có lỗ chặn ở phía trên và sẽ tạo ra các kẹp chặn. Nam châm bên hông (xem bên dưới) cũng có tác dụng tương tự, nhưng hai tính năng này không xung đột nhau — bạn có thể bật cả hai.

Nam châm phía sau và bên hông (Back and Side Magnets): Nam châm phía sau giúp giữ hộp chắc khi đẩy vào, còn nam châm bên hông sẽ giữ khi kéo ra, đóng vai trò như chặn. Đường kính nam châm tuỳ chỉnh thoải mái, nhưng độ dày cần mỏng. Mặc định đặt 1mm vì không ảnh hưởng kích thước ngăn kéo. Nếu bạn không có nam châm 1mm, có thể tăng magnet_thickness trong customizer; khi thành vách không đủ dày, nó sẽ thêm các “bulges” nhỏ. Hoặc bạn có thể bỏ qua tính năng này hoàn toàn.

Model này là mã nguồn mở theo giấy phép CC-BY-SA. Giống như các model OpenSCAD mình thiết kế cho openGrid, bạn có thể tìm thấy trong repo GitHub này. Cứ thoải mái dùng code; rất hoan nghênh góp ý và đề xuất.
