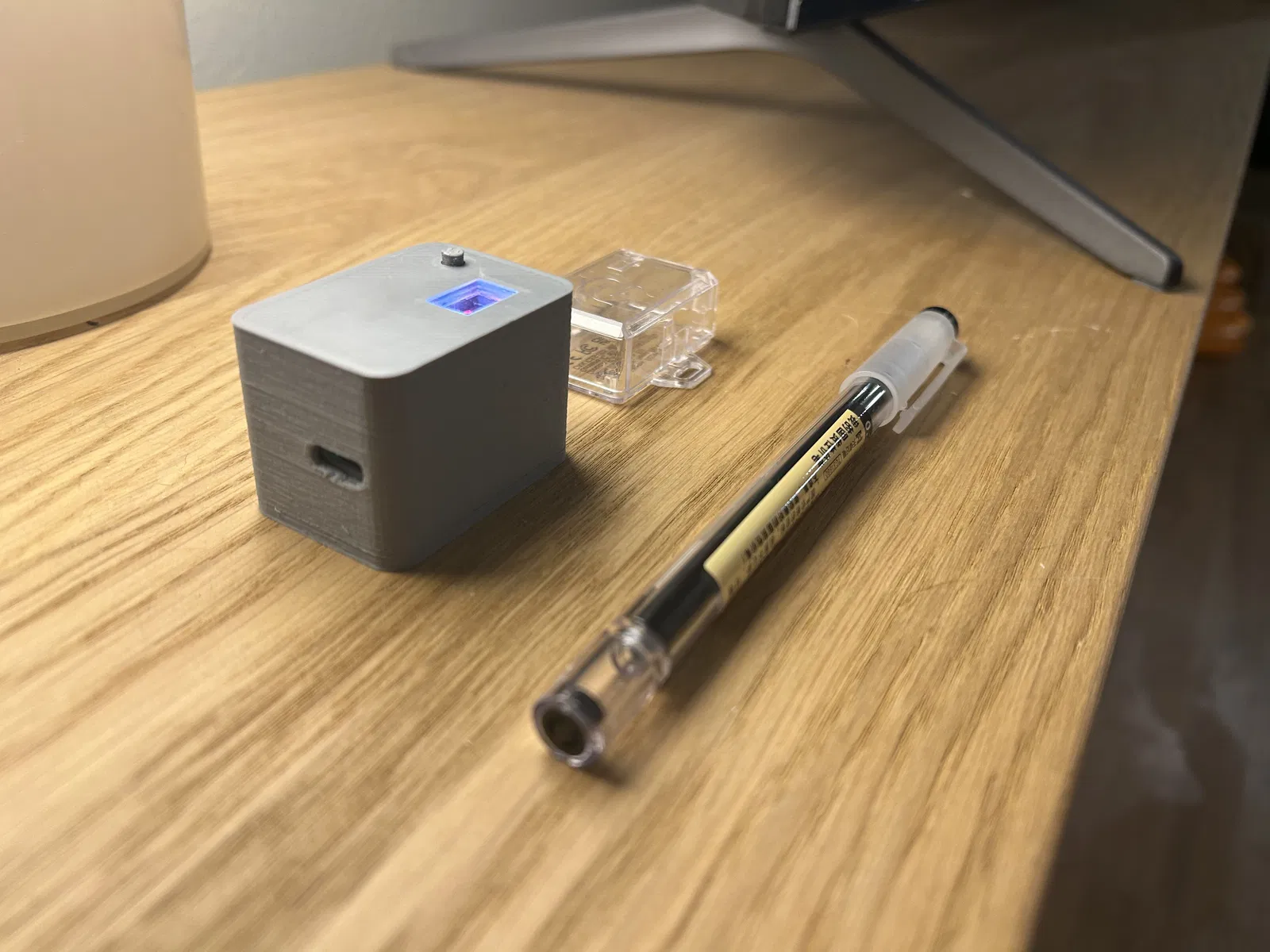

Racebox Micro Case – Vỏ mỏng gọn có pin Li-po + sạc USB-C + công tắc
Mẫu Racebox Micro Case siêu gọn, tích hợp pin Li-po, cổng sạc USB-C và công tắc trượt. Thiết kế tối ưu để không bị dày cộm như các case khác, vẫn vừa túi đựng zin của Racebox Micro.
Mô tả
Chào mọi người!

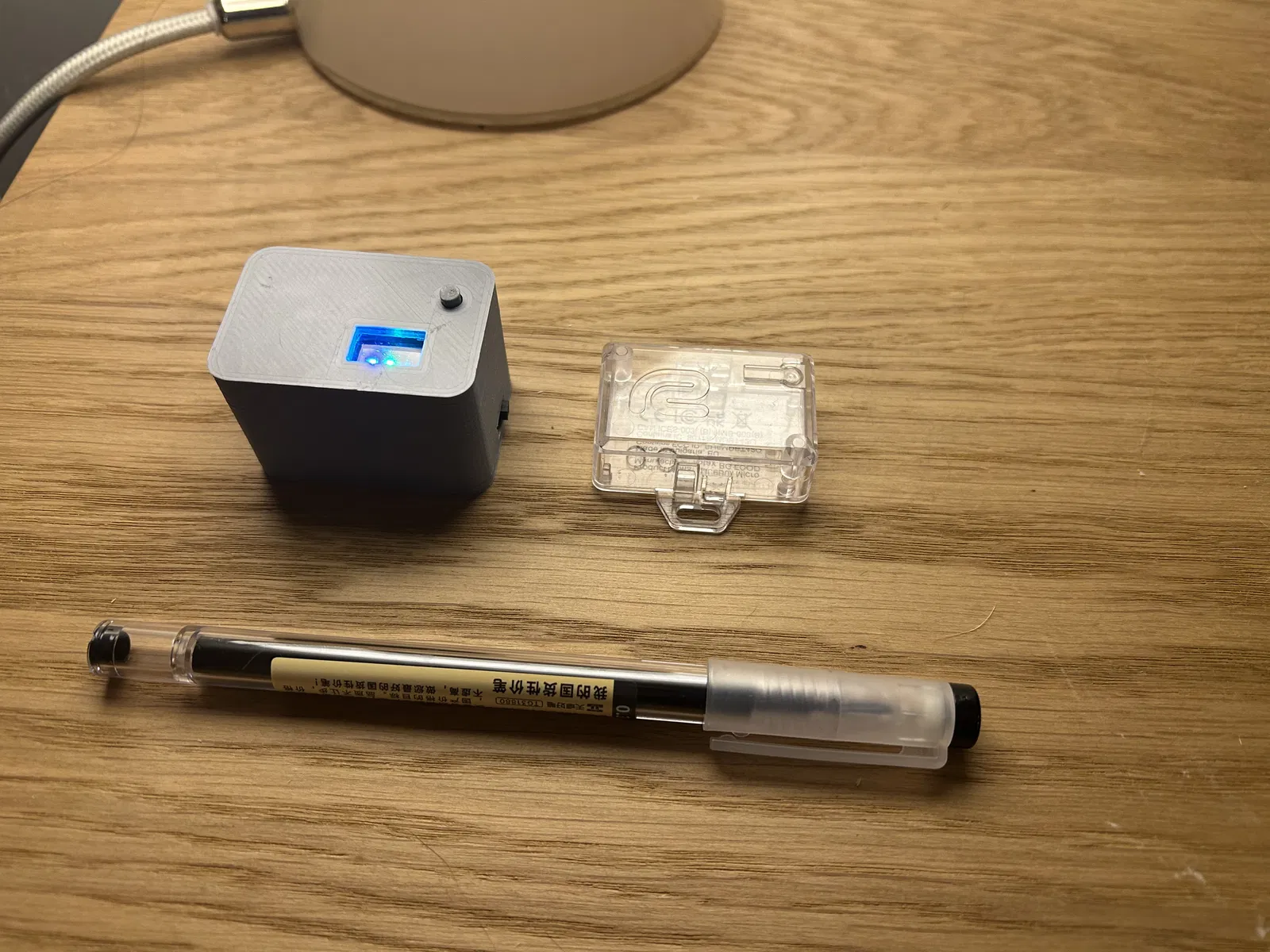

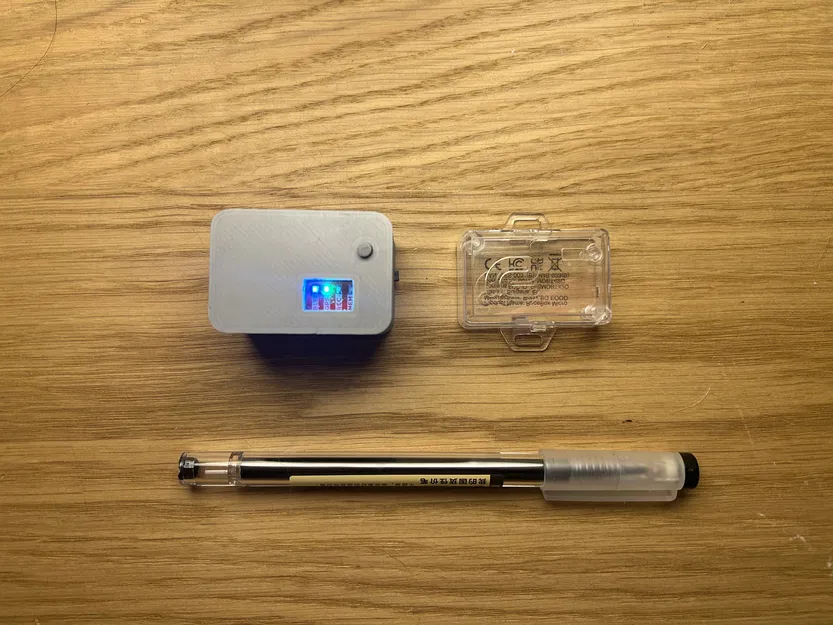

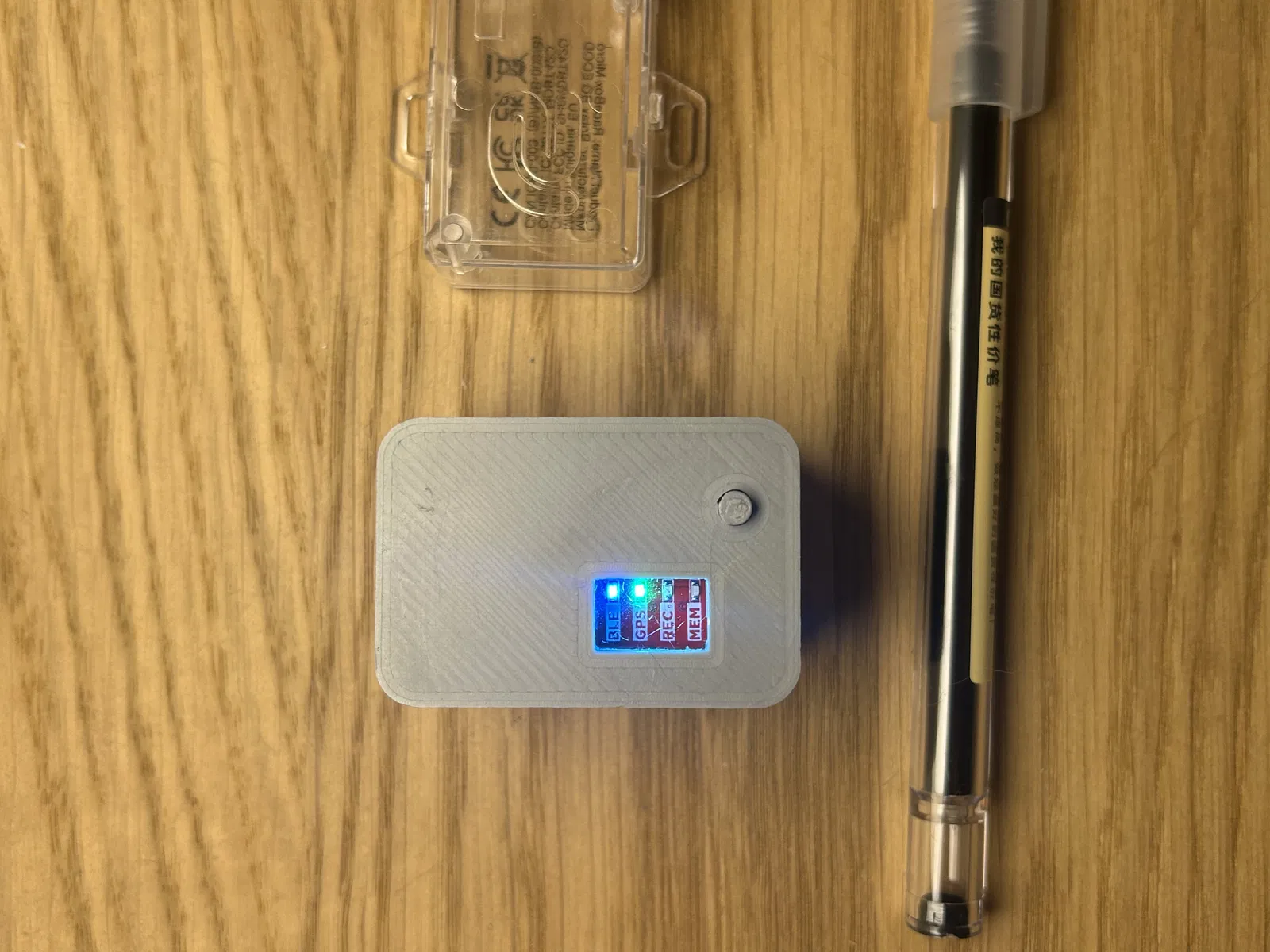

Mình làm một cái vỏ (enclosure) cho Racebox Micro. Điểm mình thích nhất ở Racebox Micro là kích thước nhỏ gọn, nhưng mình lại khá thất vọng với mấy mẫu case có chỗ để pin Li-po ngoài thị trường vì cái nào cũng dày, cồng kềnh, làm mất hết ý nghĩa “micro”. Mình bị cuốn vào việc nghĩ cách tối ưu kích thước và đây là thành quả. (vẫn nhét vừa trong túi đựng đi kèm luôn!)
Materials:
-
M2 x 4 x 3.2 ( x 2 ) (affiliate link)
-
Micro mini slide switch ( x 1 ) (affiliate link)
-
M2 * 8 screw ( x 2 ) (affiliate link)
-
acrylic photo holder (non affiliate link)
-
dao x-acto (affiliate link)
-
keo E6000 kèm đầu bơm (affiliate link)
-
Lipo Rider Plus (Charger/Booster) - 5V/2.4A USB Type C (non affiliate link
-
pin li-po 500mah
- ****** Disclaimer ******* Mình không mua viên pin này ở đâu hết, mình “tháo” nó từ một con chuột không dây sạc lại giá rẻ. Pin lipo nào cũng xài được (khác nhau về mah tùy thời lượng bạn muốn), nhưng cái case này được thiết kế theo viên mình có kích thước 8.5mm x 19mm x 30mm; miễn là pin bằng hoặc nhỏ hơn kích thước này là ổn.
Instructions:
1.) Dùng kìm cắt và Dremel, cắt bỏ cái ngàm nhựa kẹp pin trên board LipoRider. Đồng thời cắt một đường thẳng trên board để loại bỏ toàn bộ phần dành cho cổng USB-A female vì phần này dư thừa và không cần thiết. Nhớ tránh làm ảnh hưởng mạch, phần này khá dễ vì đường mạch nhìn rõ. Kích thước sau khi cắt nên khoảng 25.3 mm x 35.3 mm.

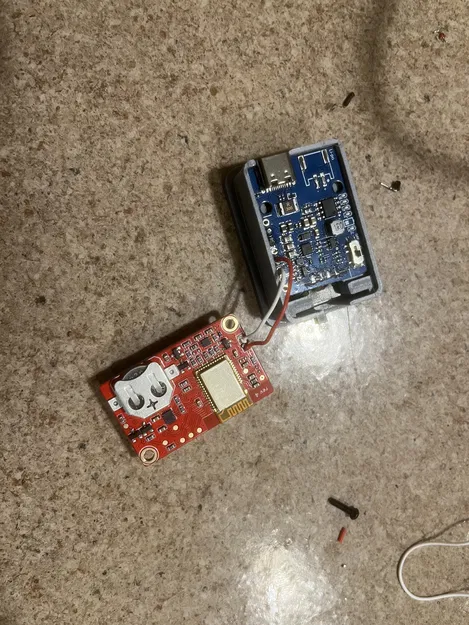

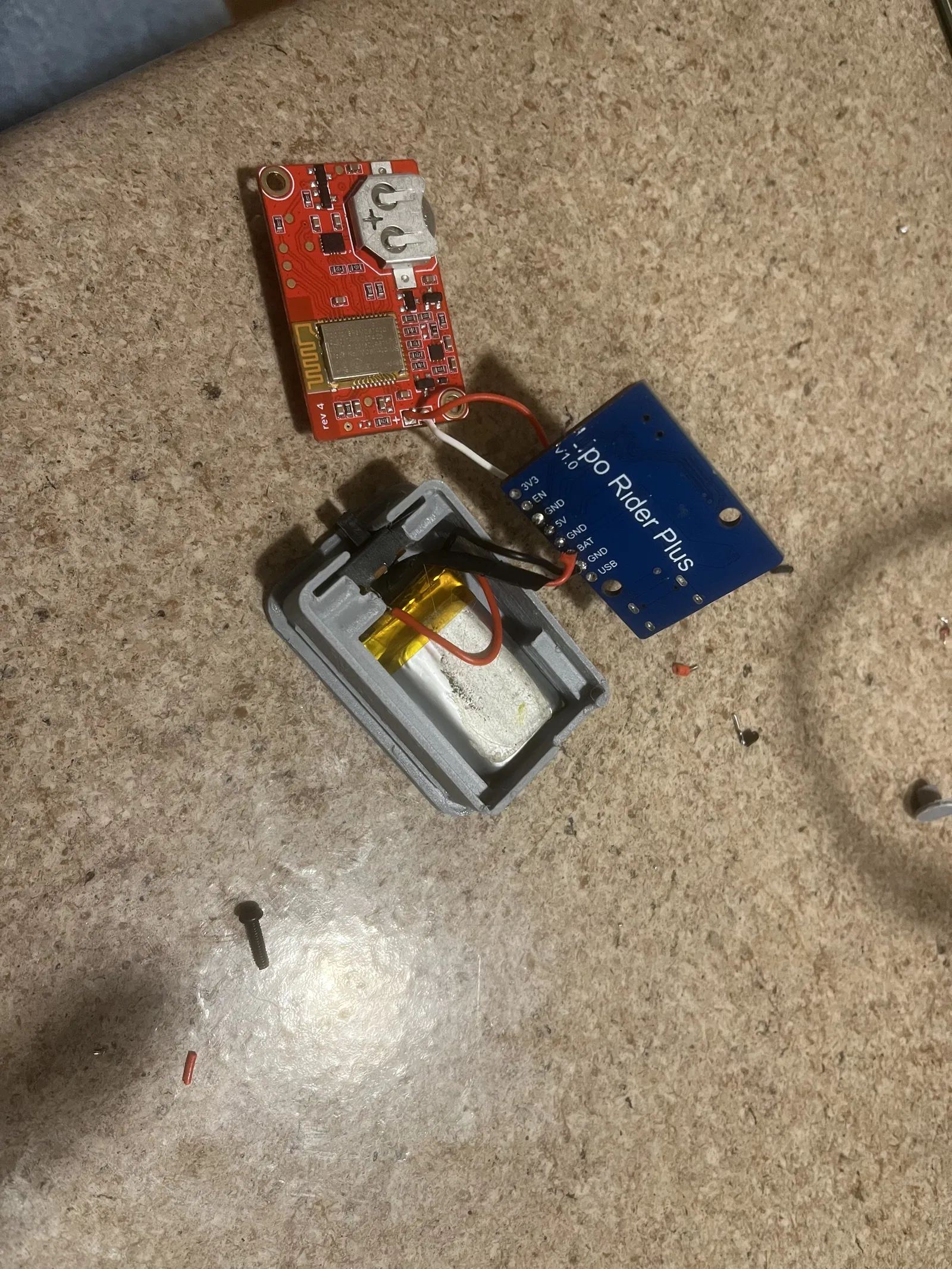

2.) Ướm thử tất cả linh kiện vào trong vỏ để canh độ dài dây. Xong rồi bắt đầu hàn theo các mục sau:
Black wire = (GND/(-) Red wire = (+)
-
Racebox (+) -----> LipoRider (5V)
-
Racebox (-) -----> LipoRider (GND)
-
Battery (-) -----> Lipo Rider (GND)
-
Battery (+) -----> Micro Slider (Center Prong)
-
Micro Slider (Outer Prong) -----> LipoRider (BAT)
3.) Cắm sạc USB-C để kiểm tra mọi thứ hoạt động đúng. ****** Lưu ý: board LipoRider khá “khó chiều”, có thể nó chỉ sạc khi dùng cáp USB-C nhưng đầu còn lại là USB-A và cắm vào cục nguồn USB-A. *****
4.) Dùng mỏ hàn, ép các insert/heat sink vào 2 lỗ bắt vít trên phần nắp (top enclosure).
5.) Đặt tấm acrylic trong suốt bạn chọn lên phần mặt ngoài của nắp trên để canh kích thước cần làm cửa sổ. Nguồn acrylic bạn tự chọn. Mình dùng tấm từ khung ảnh acrylic ở Walmart, độ dày tầm ~1mm. Dùng thước kẻ rạch (score) acrylic theo kích thước cần, rồi lột lớp film bảo vệ.

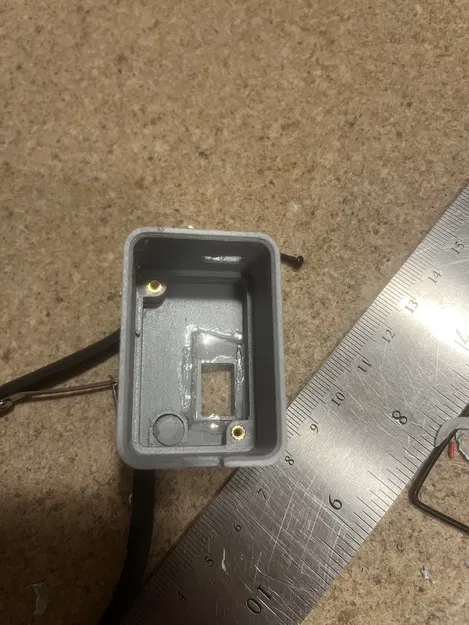

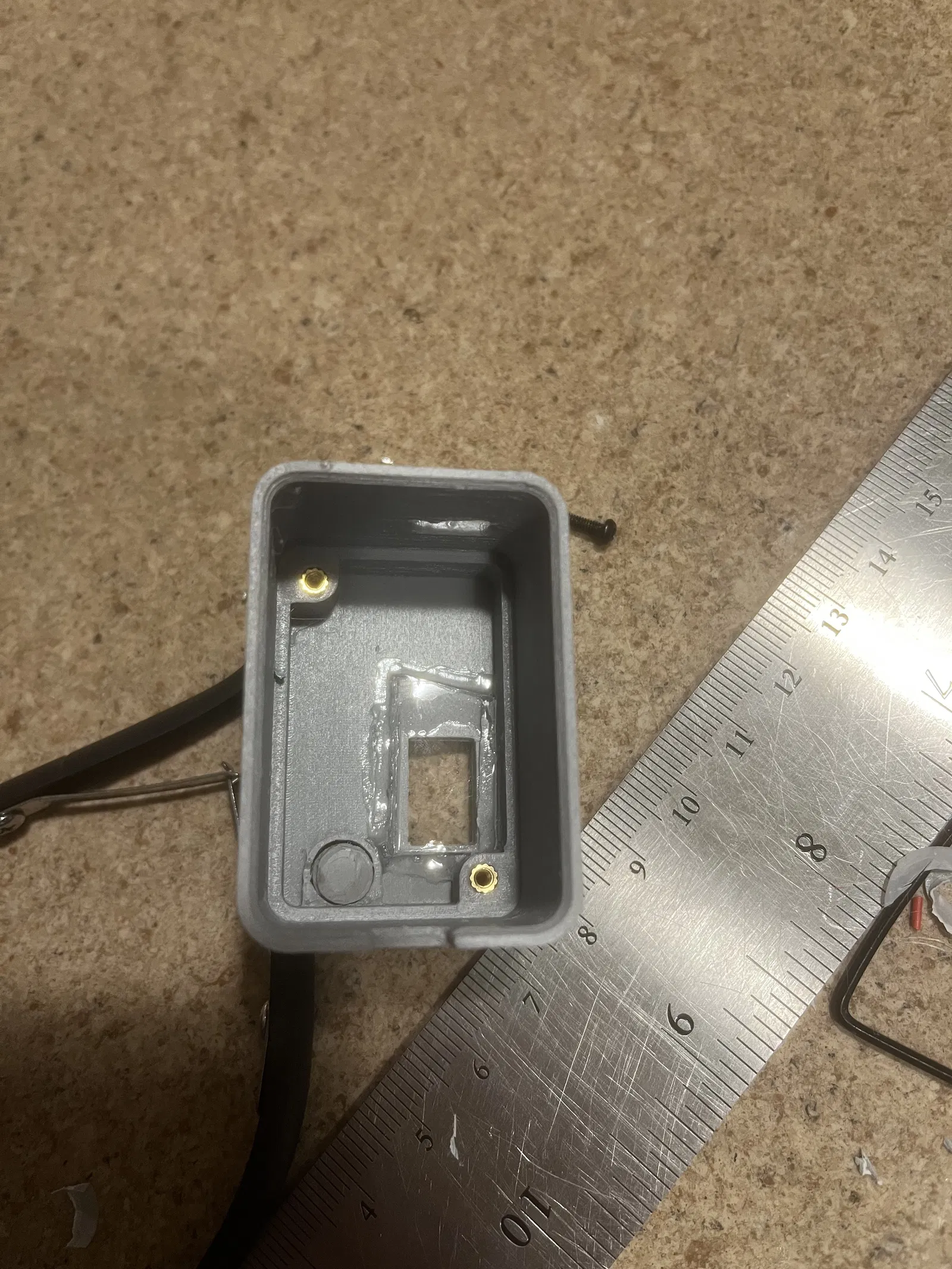

6.) Bơm keo E6000 bằng đầu bơm đi kèm, tạo một đường keo nhỏ chạy theo viền trong của khu vực cửa sổ (đừng bơm nhiều quá vì keo có thể bị ép tràn vào phần ô cửa làm che tầm nhìn từ bên ngoài).
7.) Ép cái slider vào ngàm giữ trên phần vỏ dưới; bạn có thể dùng đầu bút (phần cùn) để bấm cho nó khớp vào. Sau đó đặt pin và board LipoRider vào.
8.) Lắp nút (button) vào phần nắp trên. Có thể dùng Dremel để làm gọn cạnh cho khỏi bị cấn.

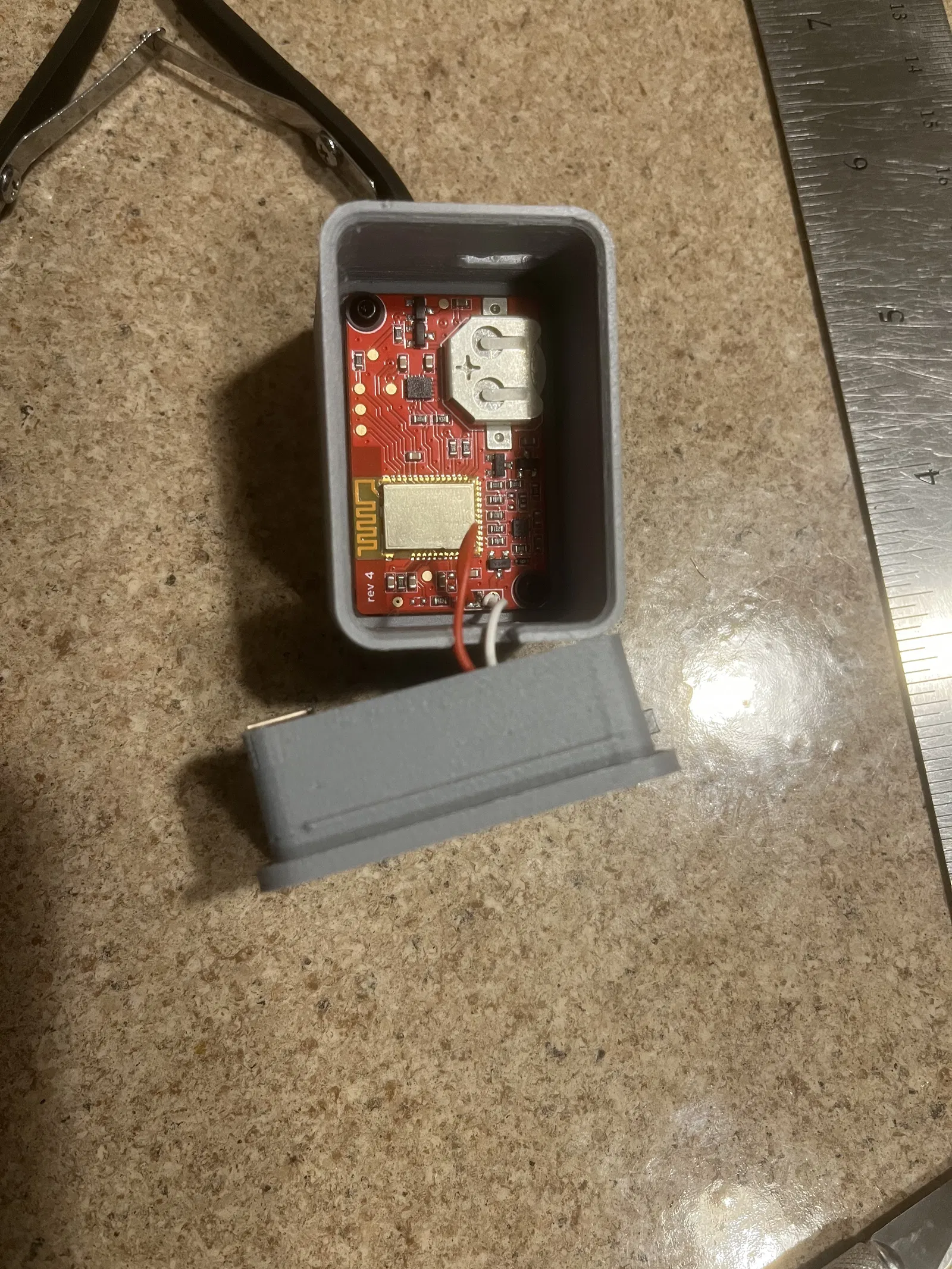

9.) Đặt board Racebox Micro vào nắp trên, rồi siết vít m2*4.
10.) Bấm khớp (snap) phần nắp trên và vỏ dưới lại với nhau. Có thể chấm thêm chút E6000 dọc theo mép trong của vỏ dưới để chắc chắn hơn.
11.) Ra track và ghi lại thời gian chạy (lap times) thôi!
Mình dùng cái này chủ yếu cho karting. Tới một lúc nào đó mình dự tính làm một phiên bản vỏ dưới khác có sẵn mấy cái vòng (loops) để mình gắn dây đeo dùng như thắt lưng. Mình định dùng dây dắt chó mua ở Walmart vì rẻ và có sẵn ngàm kẹp/D-ring cần thiết, nếu ai muốn phụ remix thì cứ triển nha!
