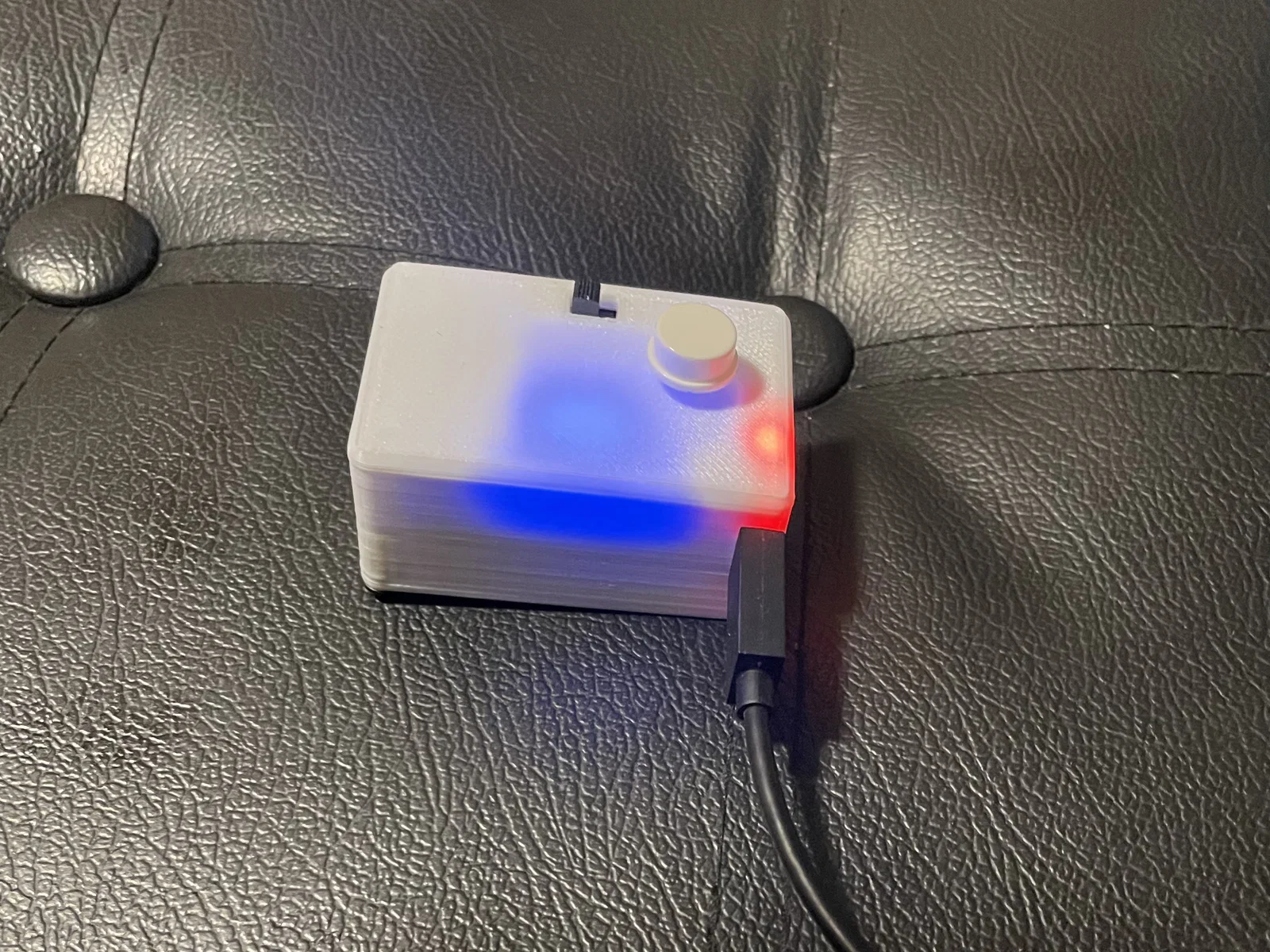

Vỏ bảo vệ Racebox Micro kèm hộp pin

Thiết kế này dành riêng cho việc sử dụng ngoài trời. Chất liệu nhựa ABS hoặc ASA là lựa chọn tốt nhất để chịu nhiệt, đặc biệt là ASA còn có thêm khả năng chống tia UV. Tất cả các chi tiết đều có thể in với mặt phẳng hướng xuống dưới mà không cần dùng đến support.

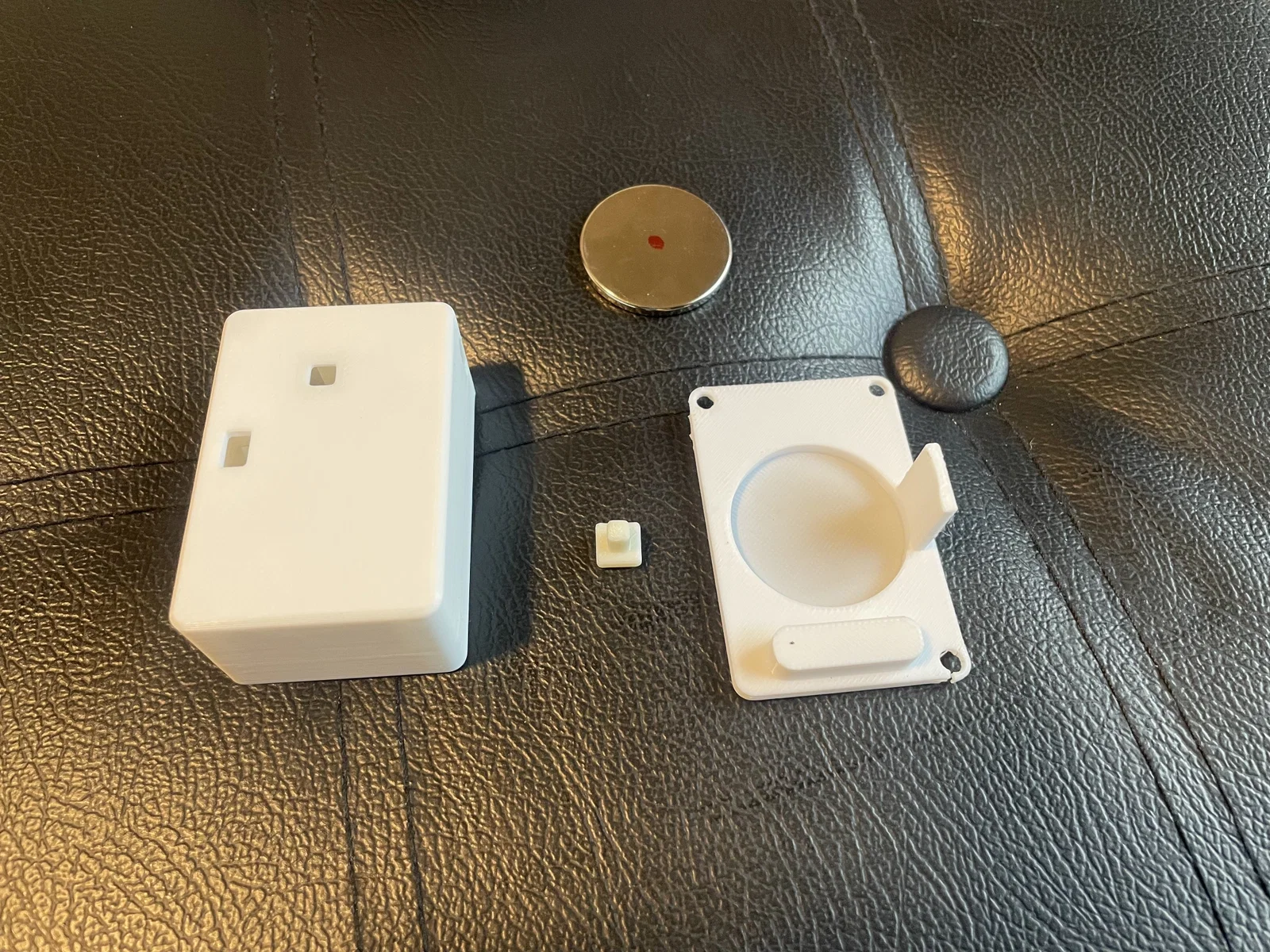

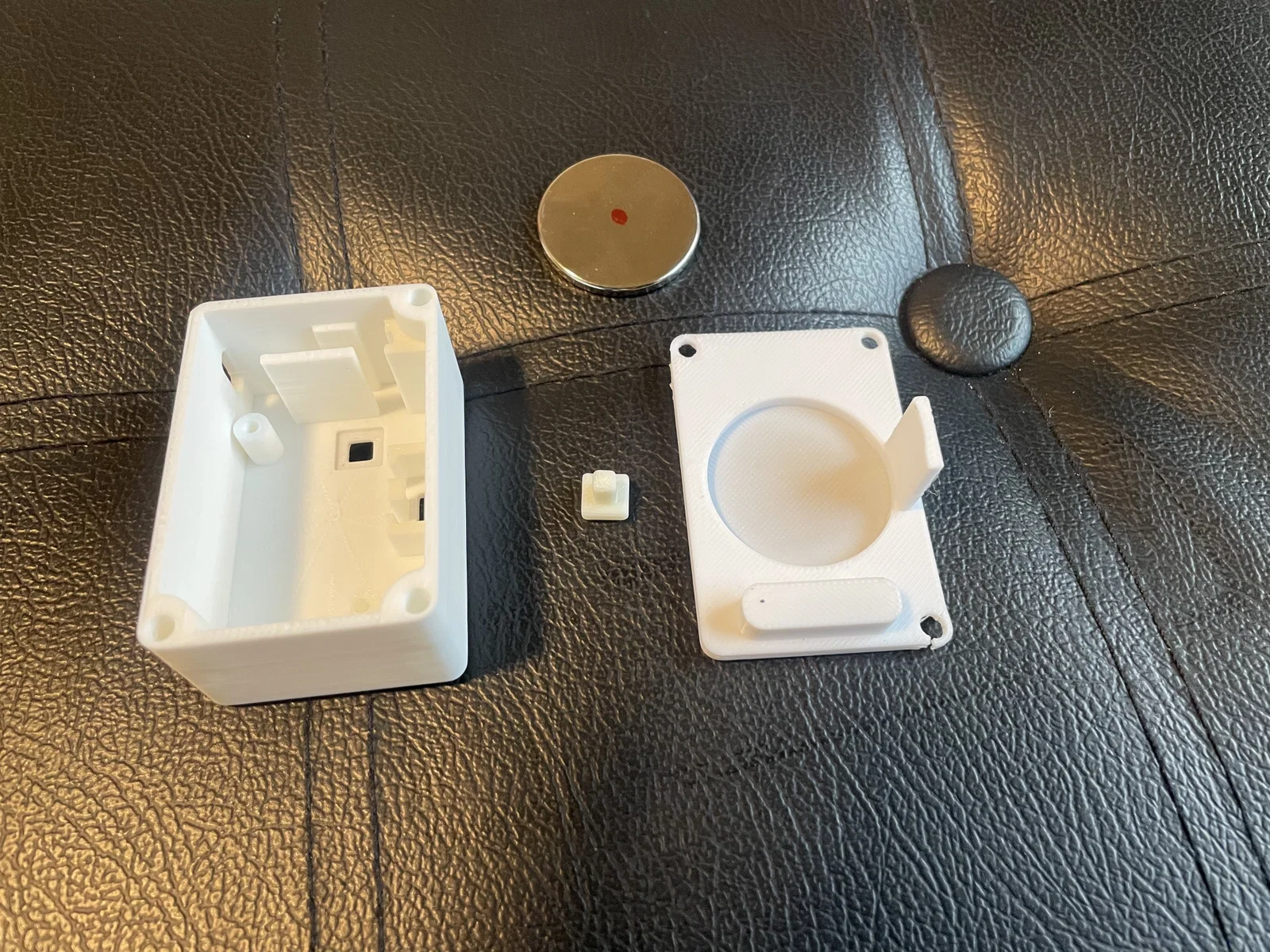

Có 2 phiên bản vỏ (Enclosure): một loại tiêu chuẩn (có lỗ và giá đỡ cho công tắc) và một loại không có công tắc. Ngoài ra còn có 2 phiên bản đế (Base): một loại tiêu chuẩn và một loại có lỗ gắn nam châm. Bạn có thể phối hợp các loại tùy ý.

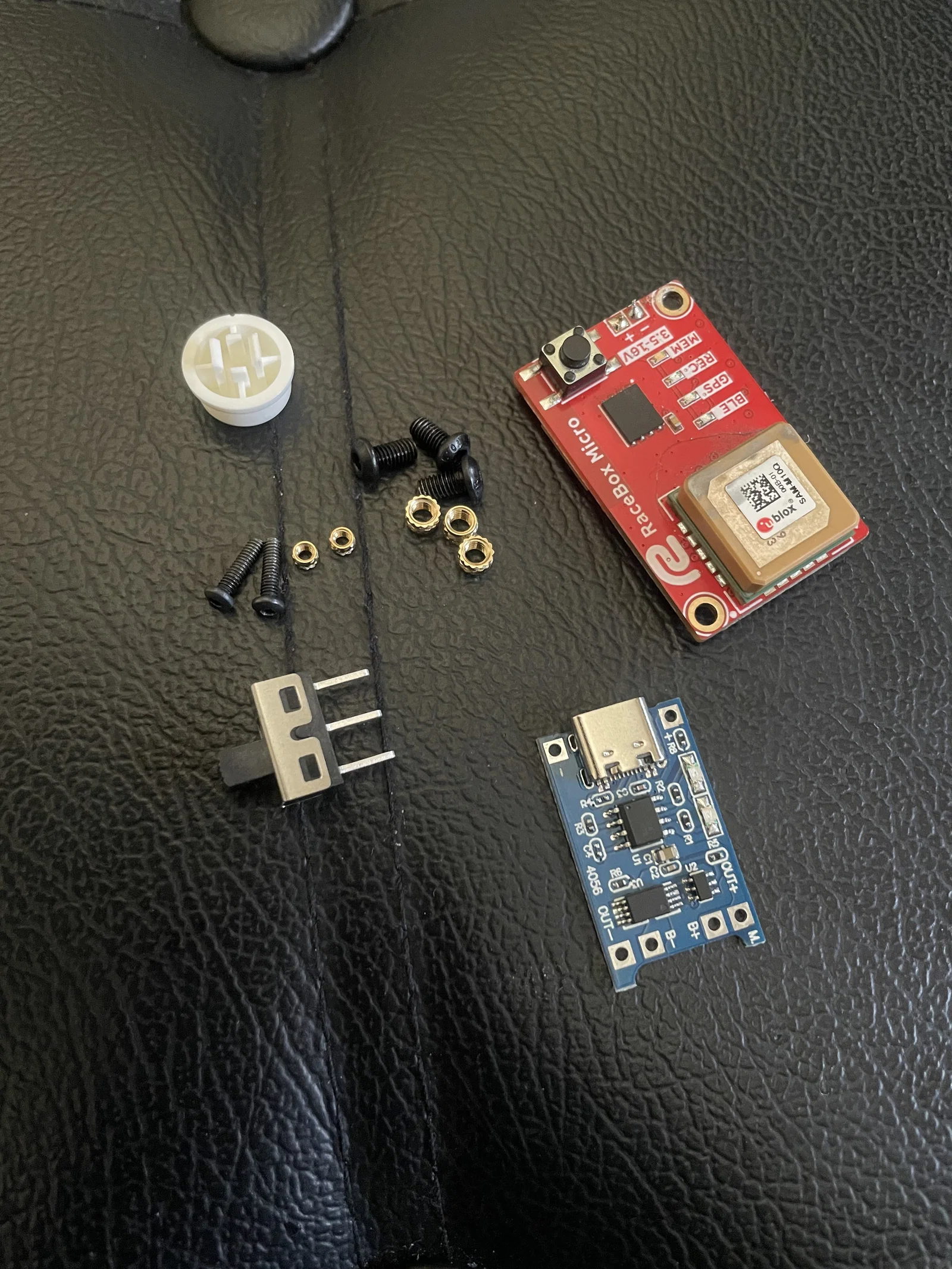

Linh kiện cần thiết:

1. Một thiết bị Racebox Micro.
2. Mạch sạc pin TP4056 (có thể mua trên Amazon).
3. Tùy chọn: Nắp nút nhấn Tactile (mua theo bộ với công tắc 12x12x7.3mm).
4. Tùy chọn (nếu muốn luôn bật): Công tắc gạt SS12D10 (mua trên AliExpress).
5. 2 ốc M2 và insert để cố định Racebox + 3 ốc M3 và insert để gắn phần đế vào vỏ. Bạn nên mua sẵn bộ ốc và insert từ Amazon.

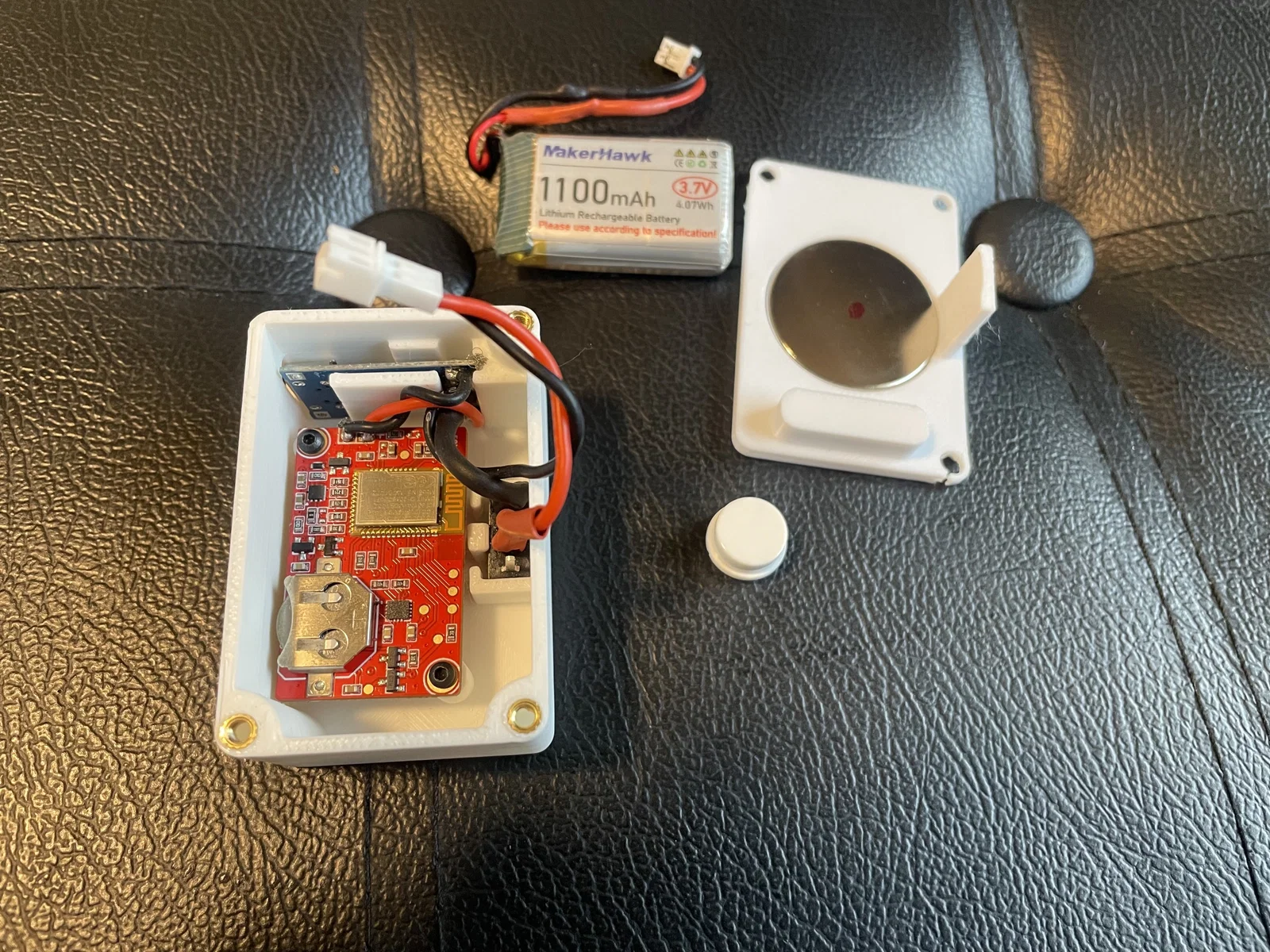

6. Pin LiPo MakerHawk 3.7V 1,100mAh (mua trên Amazon). Các loại pin lớn hơn có thể sẽ không vừa. Racebox Mini dùng loại 1,100mAh.

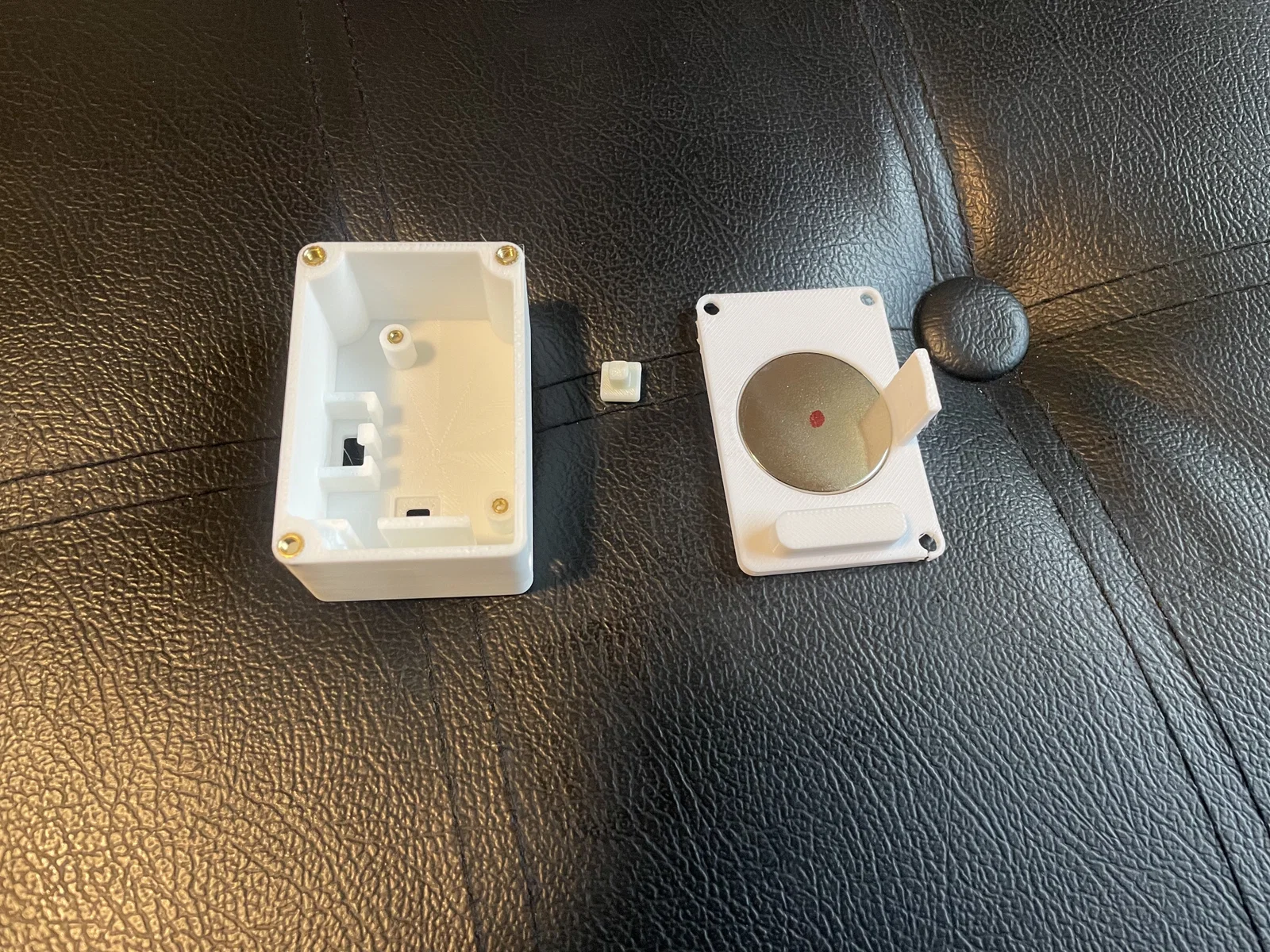

7. Tùy chọn: Nếu dùng đế gắn nam châm, cần Nam châm vĩnh cửu Neodymium kích thước 1.26" x 1/8" (32mm x 3mm).

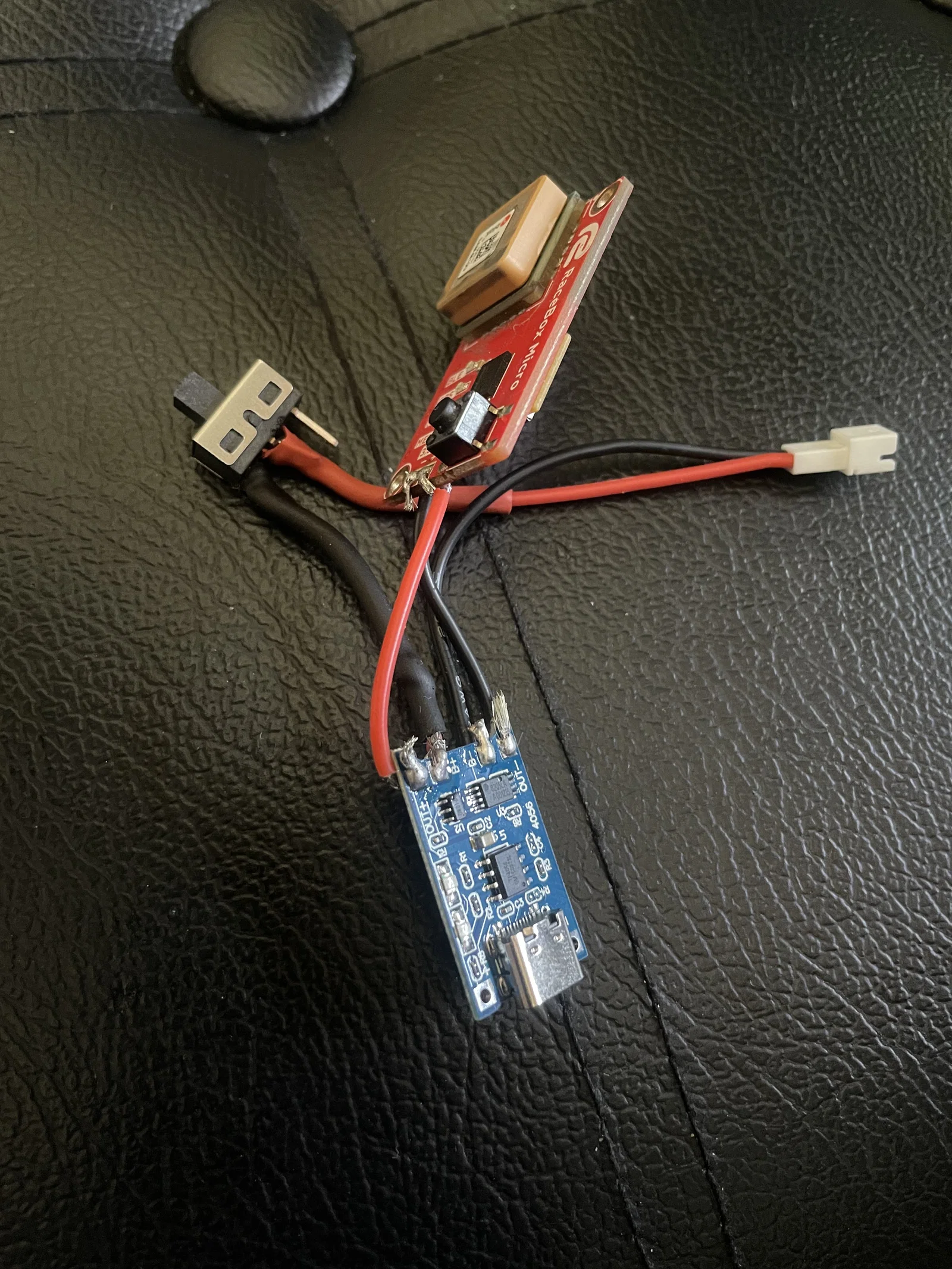

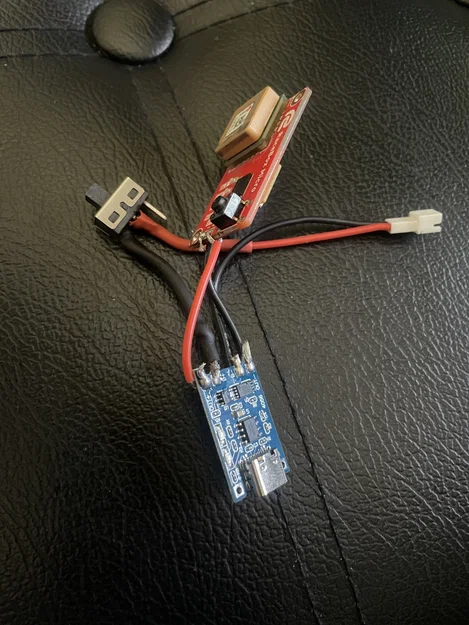

Đấu dây:

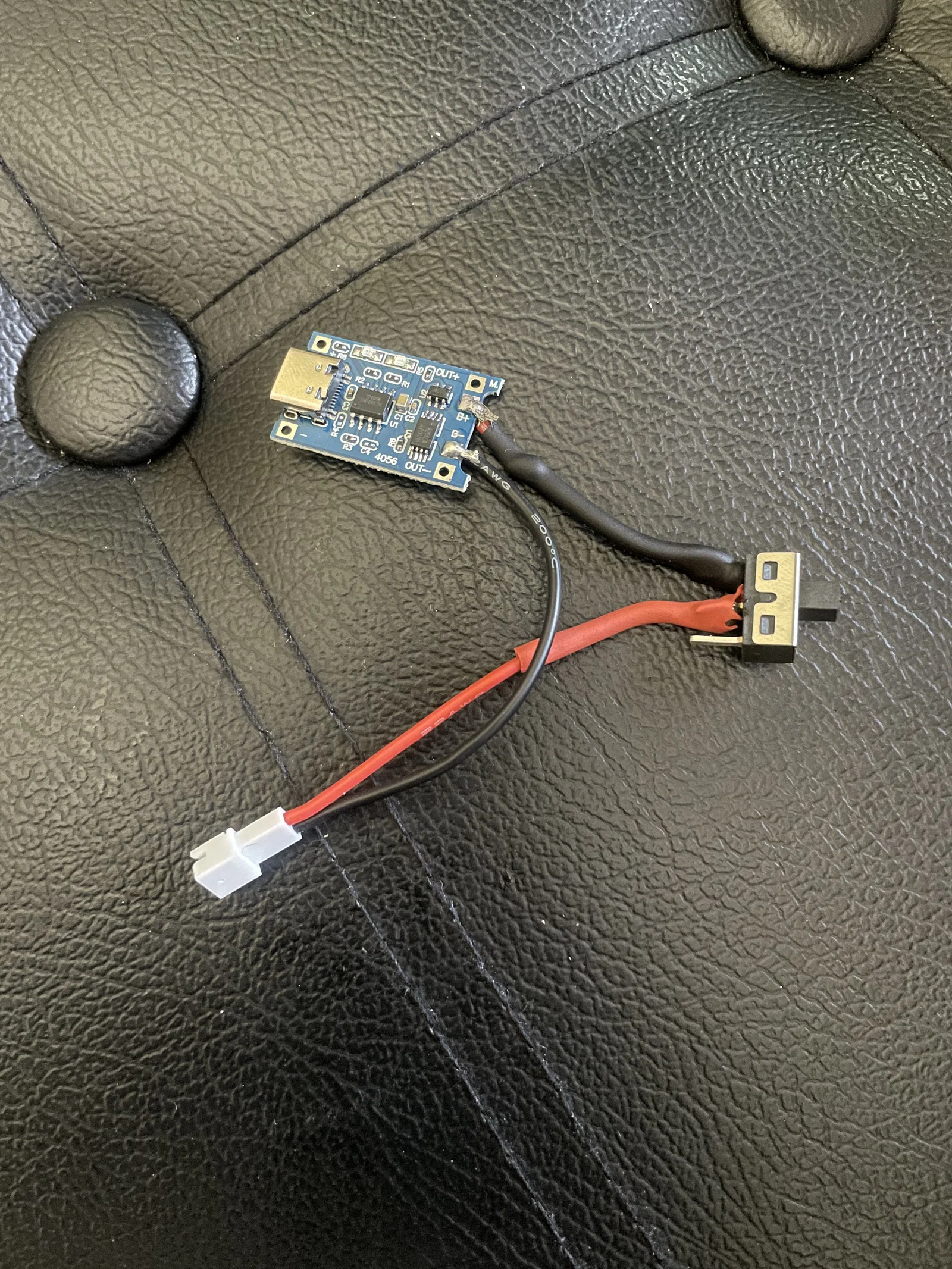

Cách mình đấu công tắc là dùng như một ngắt kết nối pin. Nghĩa là muốn sạc pin thì công tắc phải ở vị trí ON, nếu không pin sẽ hoàn toàn ngắt khỏi mạch sạc và Racebox. Mình làm vậy để đảm bảo không bị rò rỉ điện từ mạch TP4056. Bạn có thể thoải mái đấu dây theo cách mình muốn nhé.
