Cầu dầm thép modular Märklin H0 Rail-C R3 30° (nhiều phần, cắm ráp)

Động lực

[ Ý tưởng thiết kế mới cho lắp ráp dạng cắm, không cần dán keo ]
Dán keo khi lắp ráp đôi khi khá khó, lại dễ làm hư/lem chi tiết mô hình.
Vì vậy, hướng thiết kế này cho phép lắp ráp chắc chắn chỉ bằng cách cắm các phần nhỏ vào nhau.
Có thể tháo ra lắp vô rất dễ.

[ Mình cần một phần cầu cong cho bán kính R3... ]
Để cây cầu nhìn thật hơn, tôi thiết kế một phần đỡ ray cho Rail-C cong bán kính R3 30°.
Đặc biệt với các đoàn tàu có toa hành khách dài, cua R3 cho cảm giác thực tế hơn.
Các phần tử cong R3 được thiết kế để khớp với phần tử cong R2, nên có thể làm cầu/dốc cong với hai đường ray song song.

[ Ủa, in một món lớn vậy được không? ]
Phần đế ray được làm từ hai nửa phần tử để cắm, nên bạn có thể in tất cả trên máy in 3D “phổ thông” với bàn nhiệt cỡ ~230mm.
Không cần dán keo thêm!

[ Còn trụ đỡ thì sao? ]
Khi làm cầu hoặc dốc cho đường ray mô hình dạng tạm thời, bạn sẽ cần trụ đỡ nhiều kích thước khác nhau.
Dùng Lego thì ổn, nhưng nhìn không được “thật” lắm.
Vì vậy tôi thiết kế một hệ trụ mô hình dạng cắm (pluggable), cho phép bạn tạo gần như mọi chiều cao trụ bạn cần.

[ Thiết kế cầu dầm thép ]

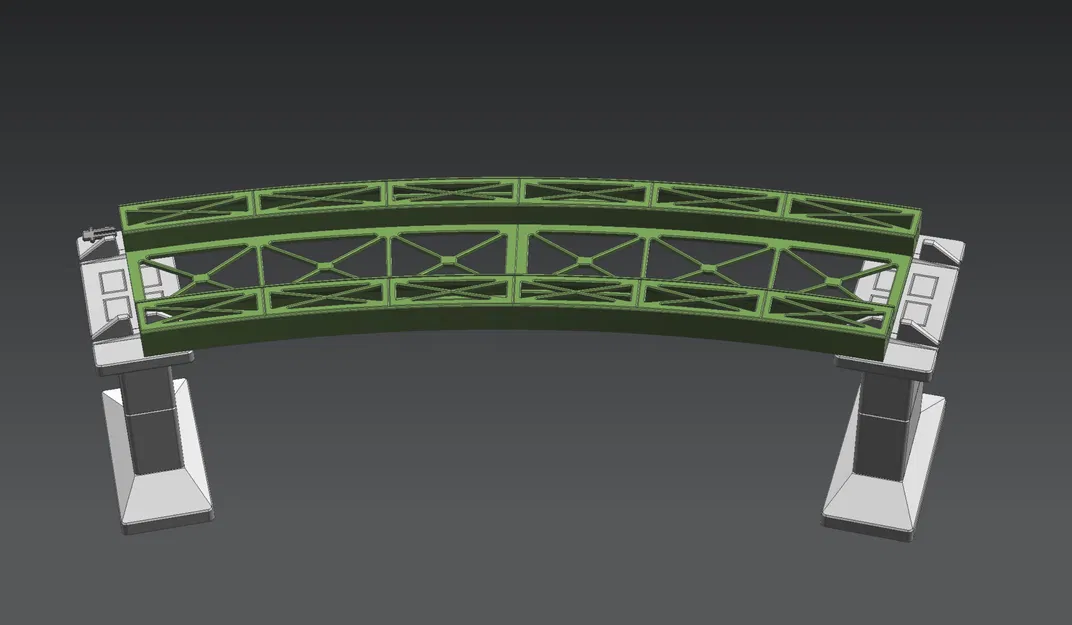

Để cây cầu dầm thép trông chân thật hơn, tôi thiết kế một phần đỡ ray cho Rail-C cong R3.
Phần tử này có thể kết hợp với tất cả các phần tử khác trong hệ cầu modular.
Các phần tử cầu modular đặt vừa lên trên hệ trụ cầu modular và có thể nối với nhau bằng các snap-in-connectors có thể tháo rời để đảm bảo độ chắc.

Thiết kế connector chừa đủ dung sai cho các độ dốc thay đổi cần thiết của đoạn dốc lên/xuống cầu.

Hệ Märklin Rail-C là hệ được dự định dùng chung với thiết kế của tôi.

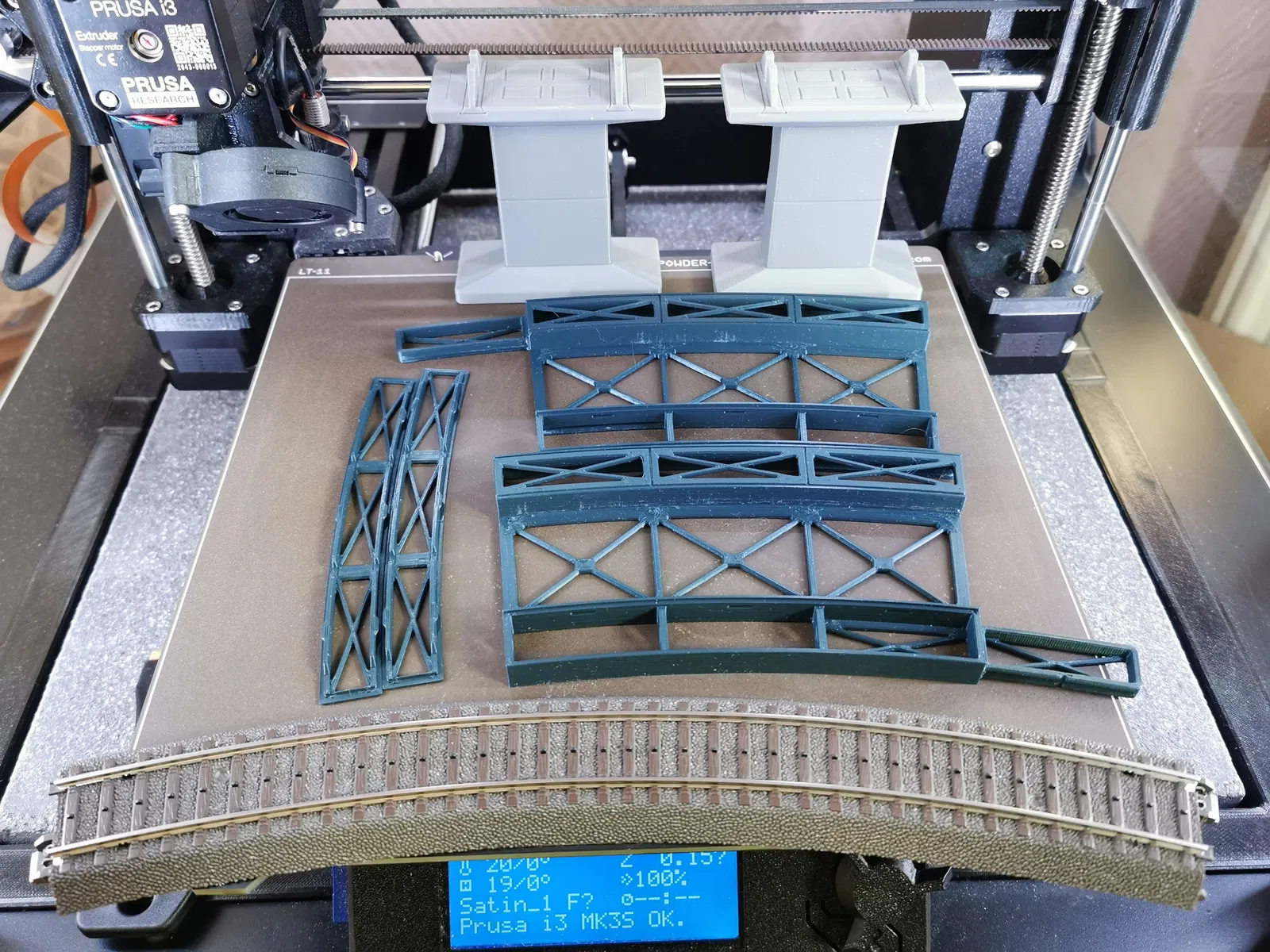

In (Print)

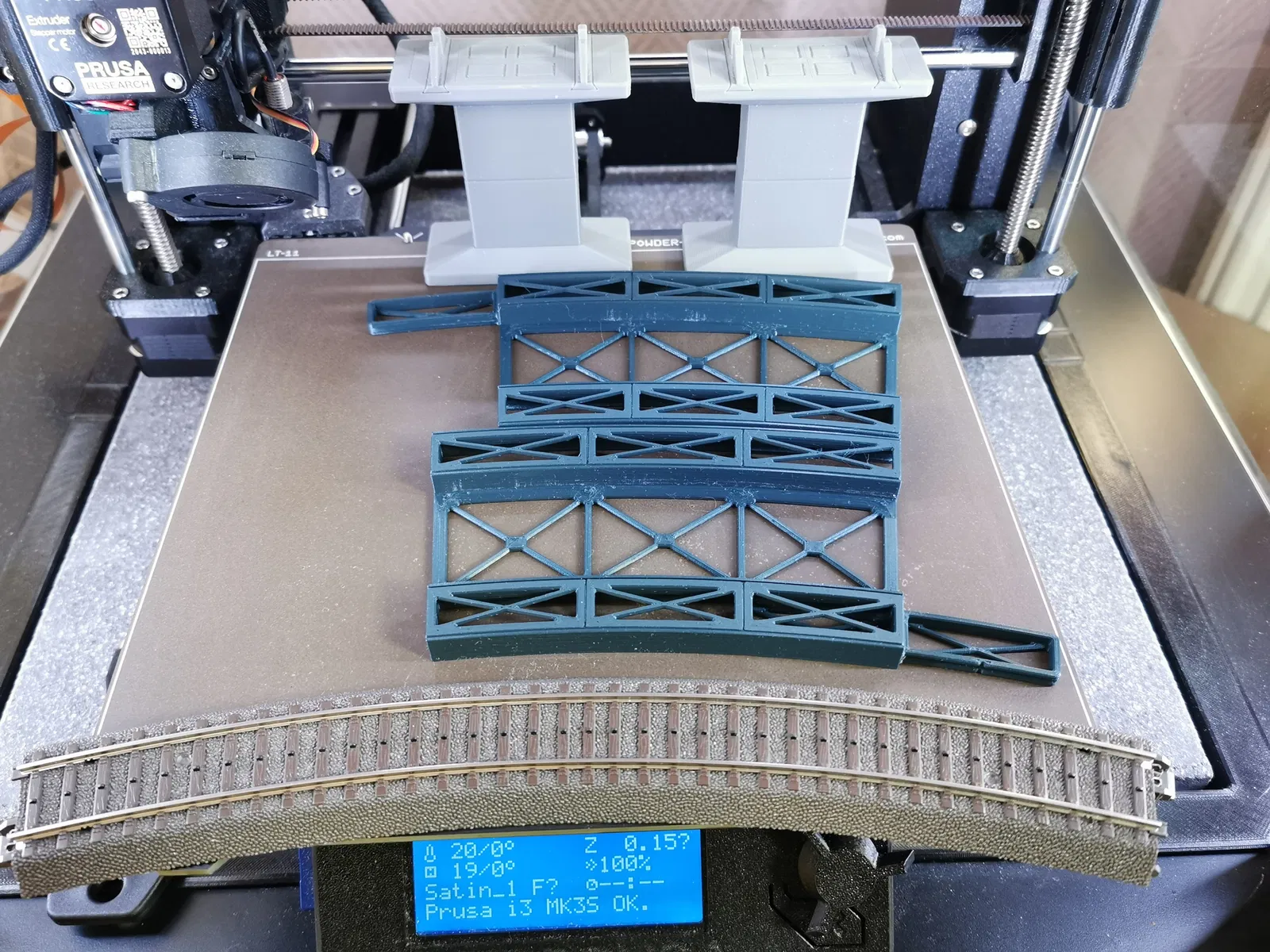

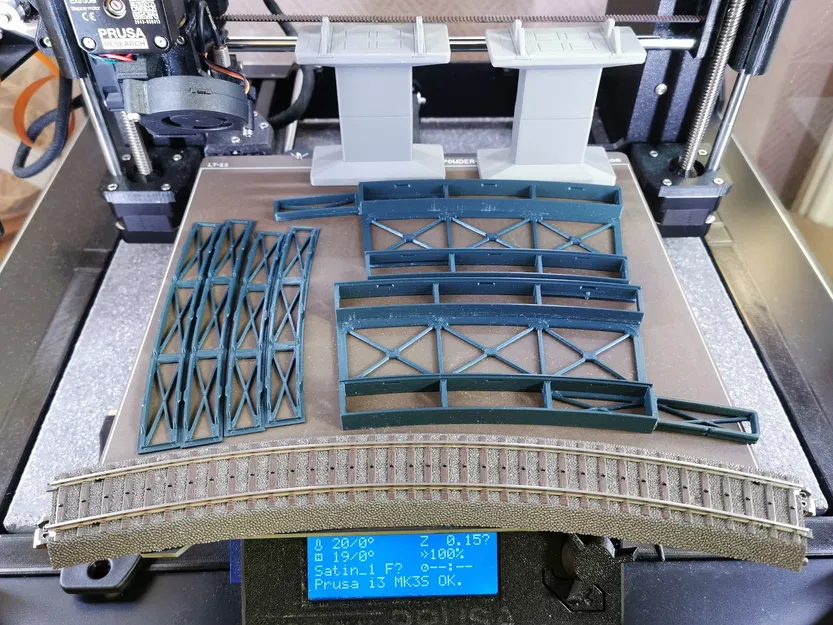

In bằng prusament PLA (Gentleman's Grey)

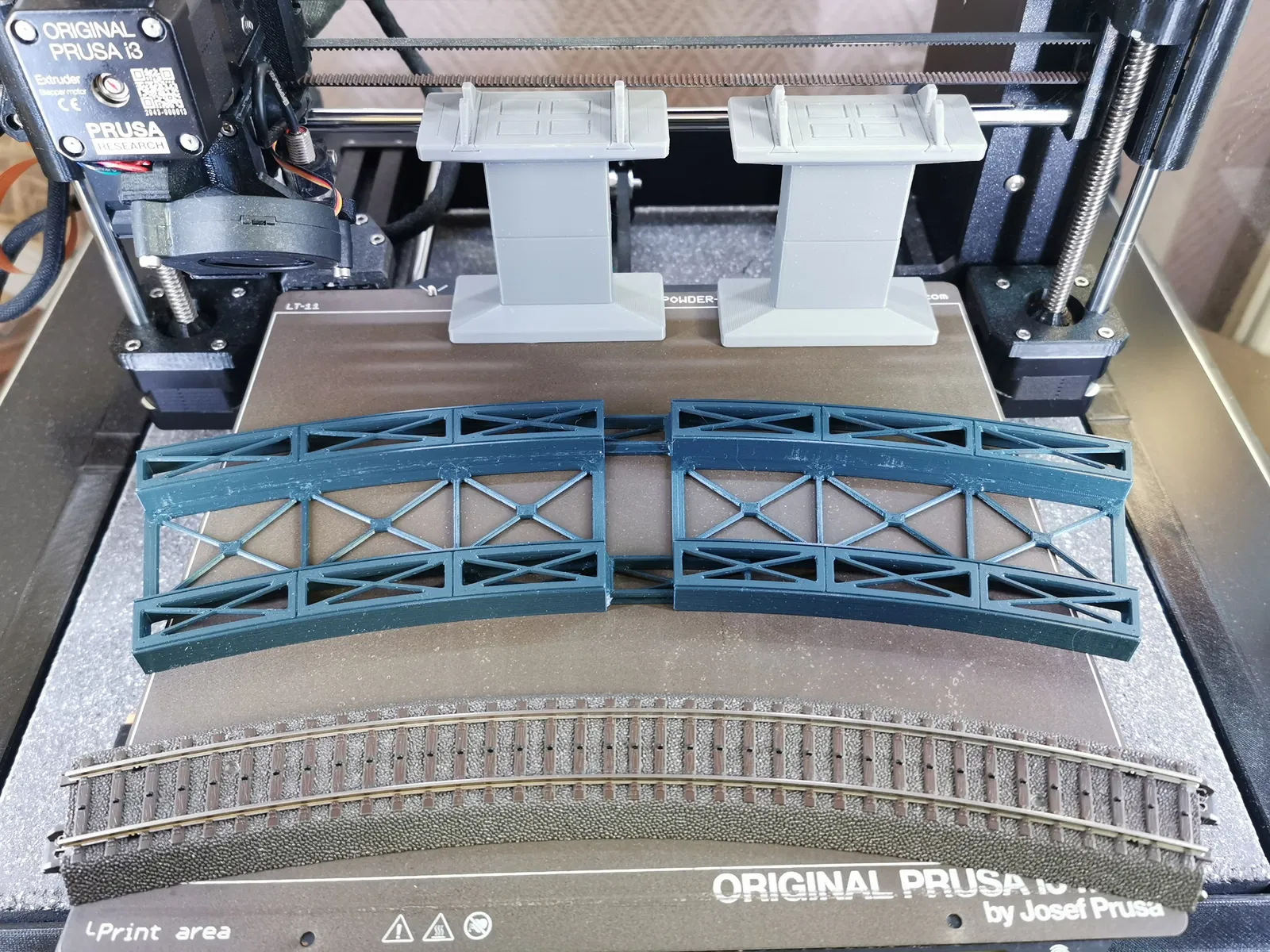

Để làm trọn một đoạn dốc hoặc một cây cầu có dốc lên/xuống, bạn sẽ cần khá nhiều trụ và phần đỡ ray.
Với 1 bộ phần đỡ ray cong R3 hoàn chỉnh (nhiều phần), bạn cần in các file sau:

  [ base element ]
  1x H0_Bruecke_R3_30deg_HalfBaseLeft_v30.stl (nửa trái của base element)
  1x H0_Bruecke_R3_30deg_HalfBaseRight_v30.stl (nửa phải của base element)
     (support:                  không cần)
     (brim:                       không cần cho tấm bàn satin hoặc smooth)
     (print orientation:   đứng thẳng)
     (colour:                    Gentleman's Grey)

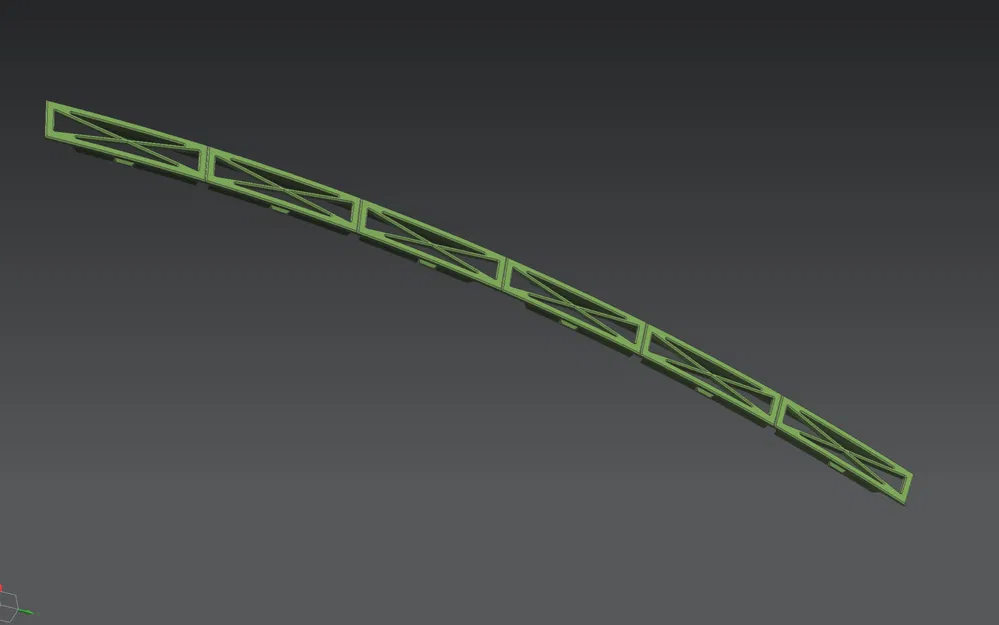

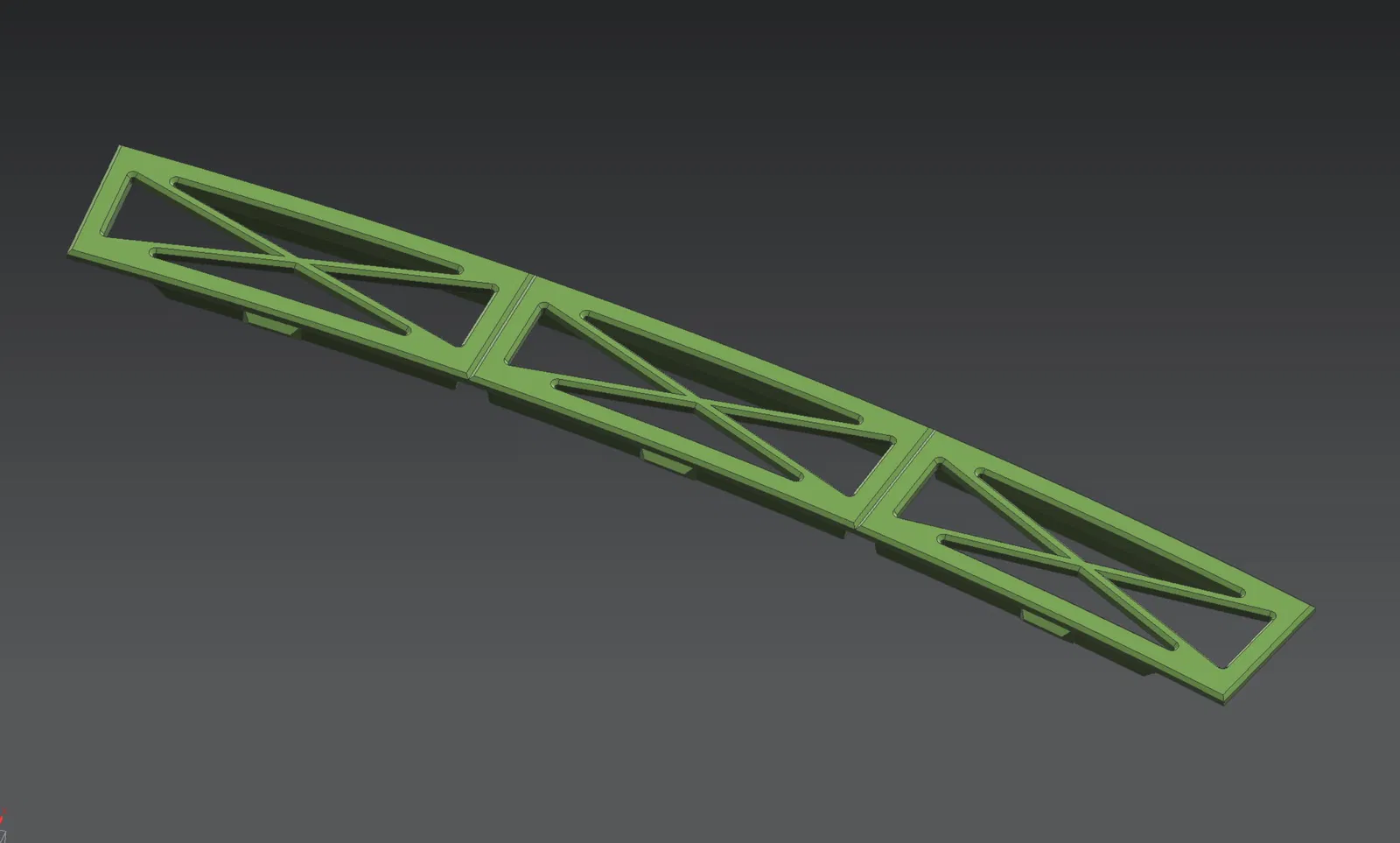

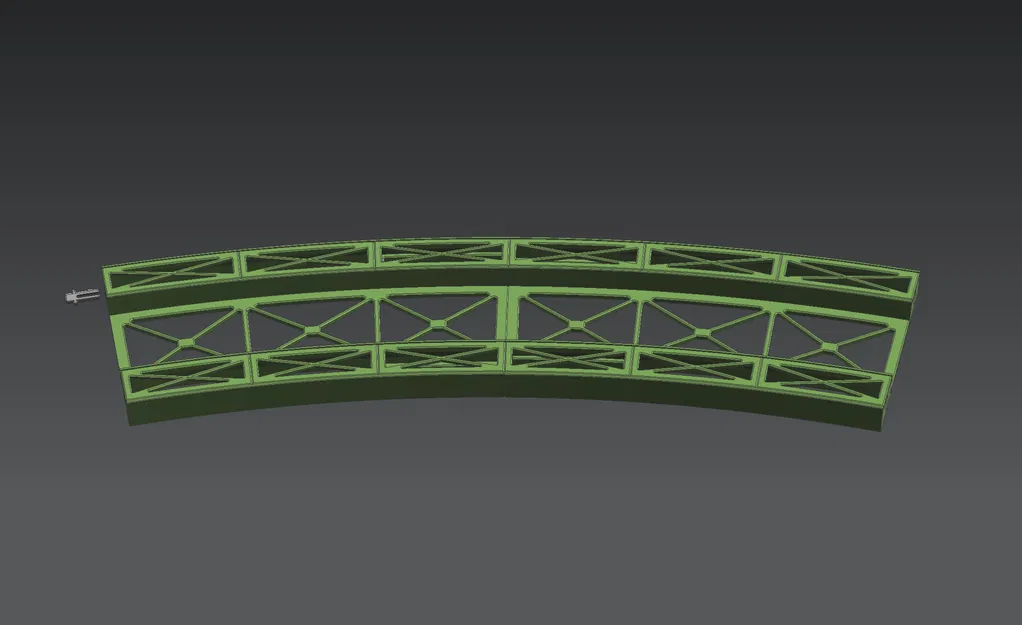

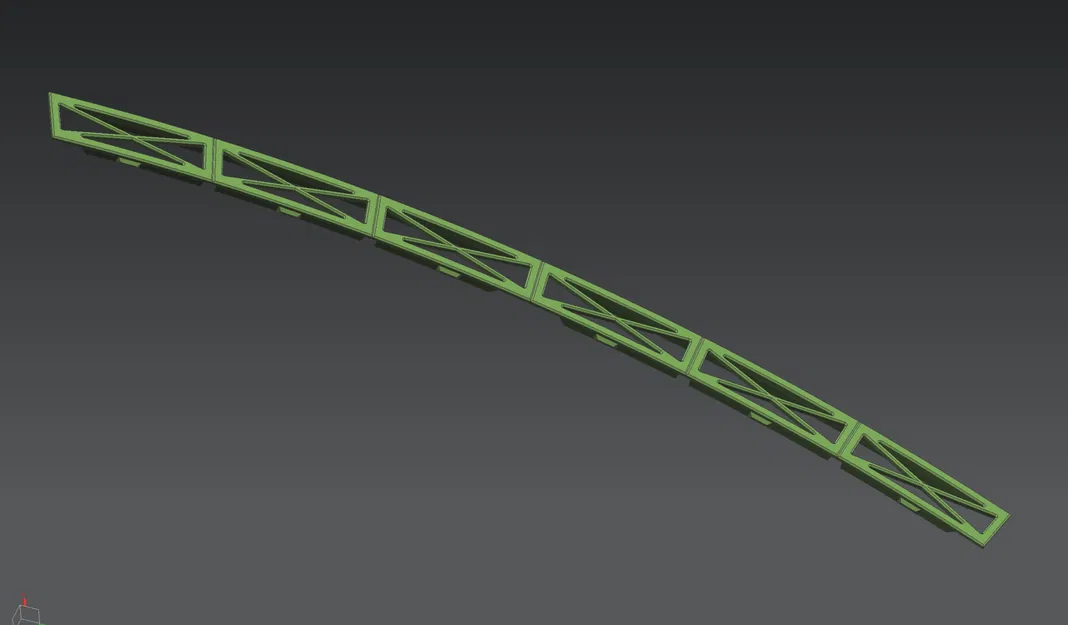

  [ Steel-Grid-Covers option 1: Dùng tấm lưới thép kích thước đầy đủ ]
  1x H0_Bruecke_R3_30deg_AbdeckGitter_innen_v20_1.stl (lưới thép bán kính trong)
     (support:                  không cần)
     (brim:                       không cần cho tấm bàn satin hoặc smooth)
     (print orientation:   mặt trên úp xuống, dùng tấm kim loại smooth hoặc satin)
     (colour:                    Gentleman's Grey)

  1x H0_Bruecke_R3_30deg_AbdeckGitter_aussen_v20_1.stl (lưới thép bán kính ngoài)
     (support:                  không cần)
     (brim:                       không cần cho tấm bàn satin hoặc smooth)
     (print orientation:   mặt trên úp xuống, dùng tấm kim loại smooth hoặc satin)
     (colour:                    Gentleman's Grey)

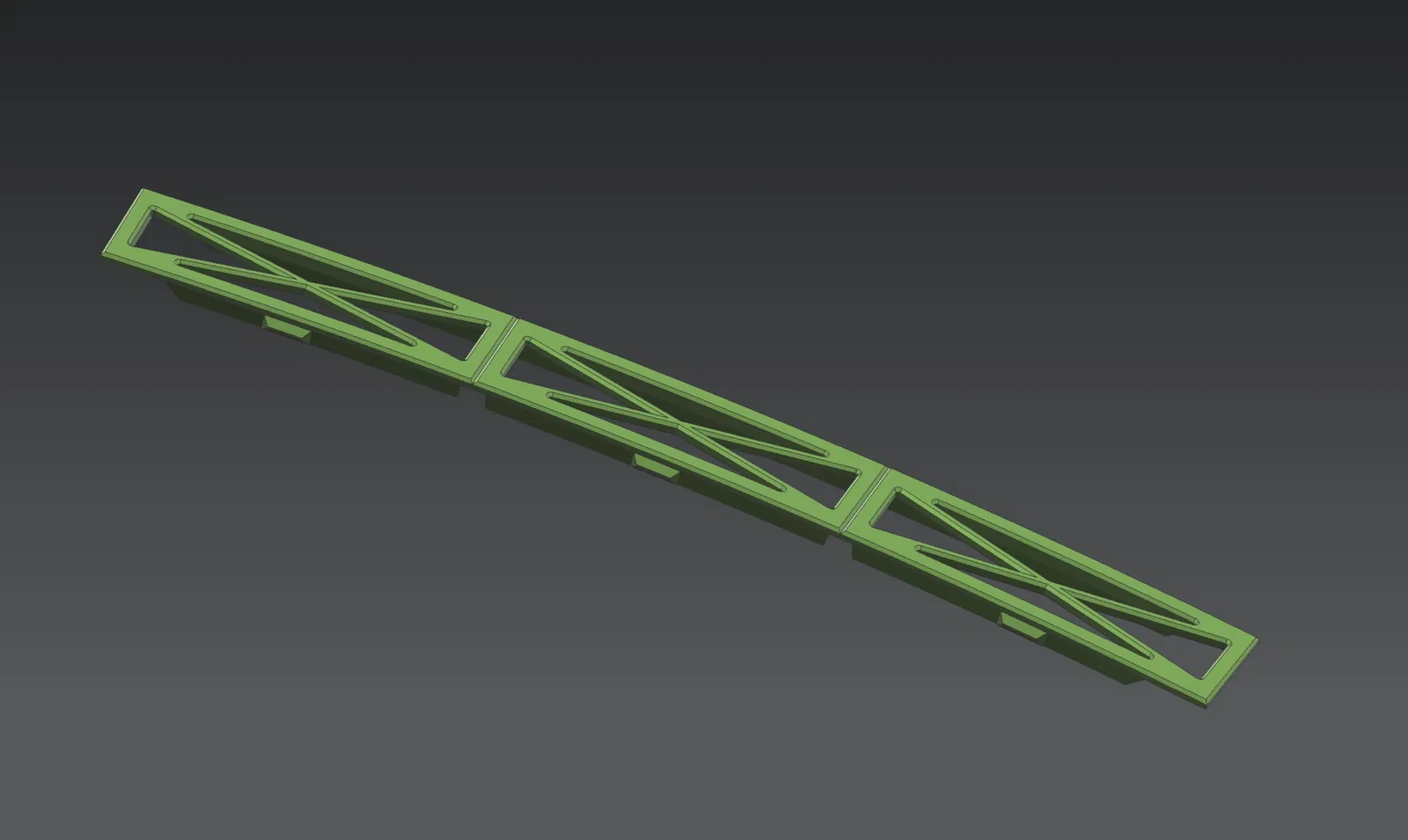

  [ Steel-Grid-Covers option 2: Dùng tấm lưới thép nửa kích thước ]
  2x H0_Bruecke_R3_30deg_AbdeckGitterHalb_innen_v30.stl (lưới thép bán kính trong)
     (support:                  không cần)
     (brim:                       không cần cho tấm bàn satin hoặc smooth)
     (print orientation:   mặt trên úp xuống, dùng tấm kim loại smooth hoặc satin)
     (colour:                    Gentleman's Grey)

  2x H0_Bruecke_R3_30deg_AbdeckGitterHalb_aussen_v30.stl (lưới thép bán kính ngoài)
     (support:                  không cần)
     (brim:                       không cần cho tấm bàn satin hoặc smooth)
     (print orientation:   mặt trên úp xuống, dùng tấm kim loại smooth hoặc satin)
     (colour:                    Gentleman's Grey)

  [ Connectors ]
  2x H0_Bruecke_Verbinder_v01.stl (snap-in-connector)
     (support:                 không cần)
     (brim:                       không cần cho tấm bàn smooth)
     (print orientation:   nằm bên trái hoặc bên phải)
     (colour:                    Gentleman's Grey)


Lắp ráp (Assembly)

[Phần đỡ ray cầu dầm thép dạng cắm R3 30° (đầy đủ)]

[ base element ]

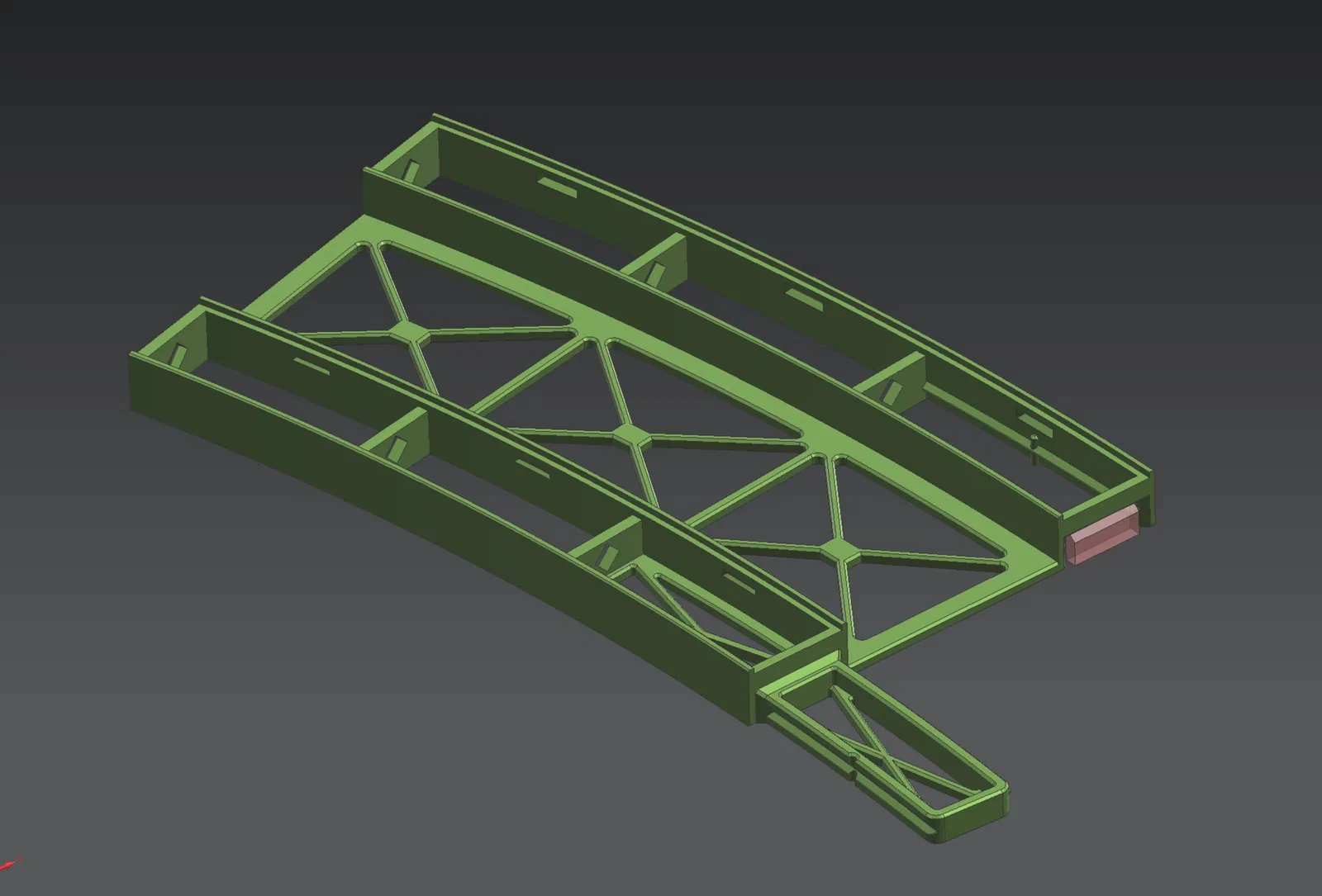

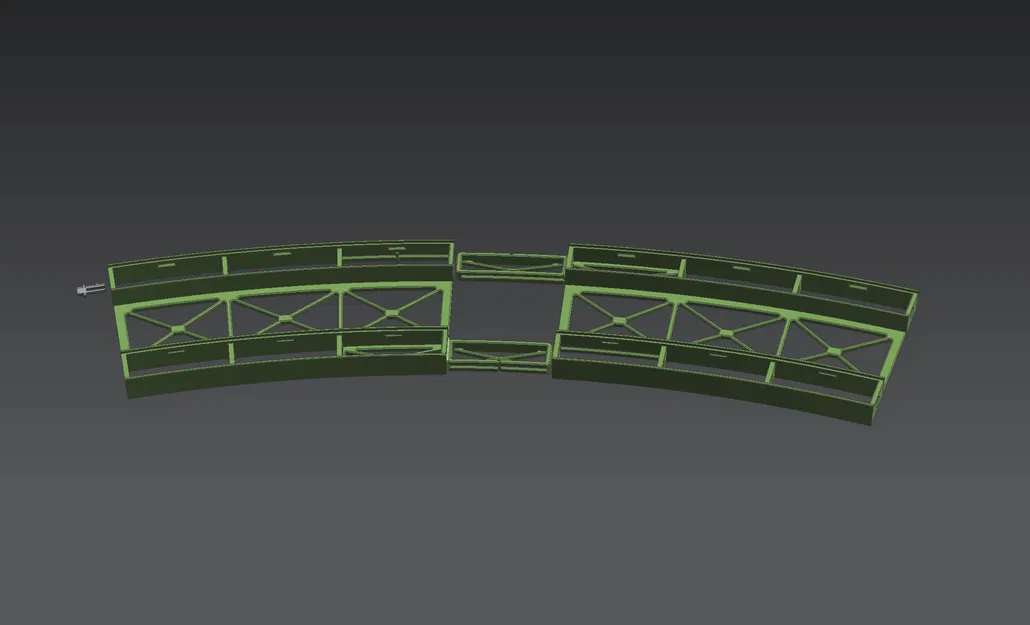

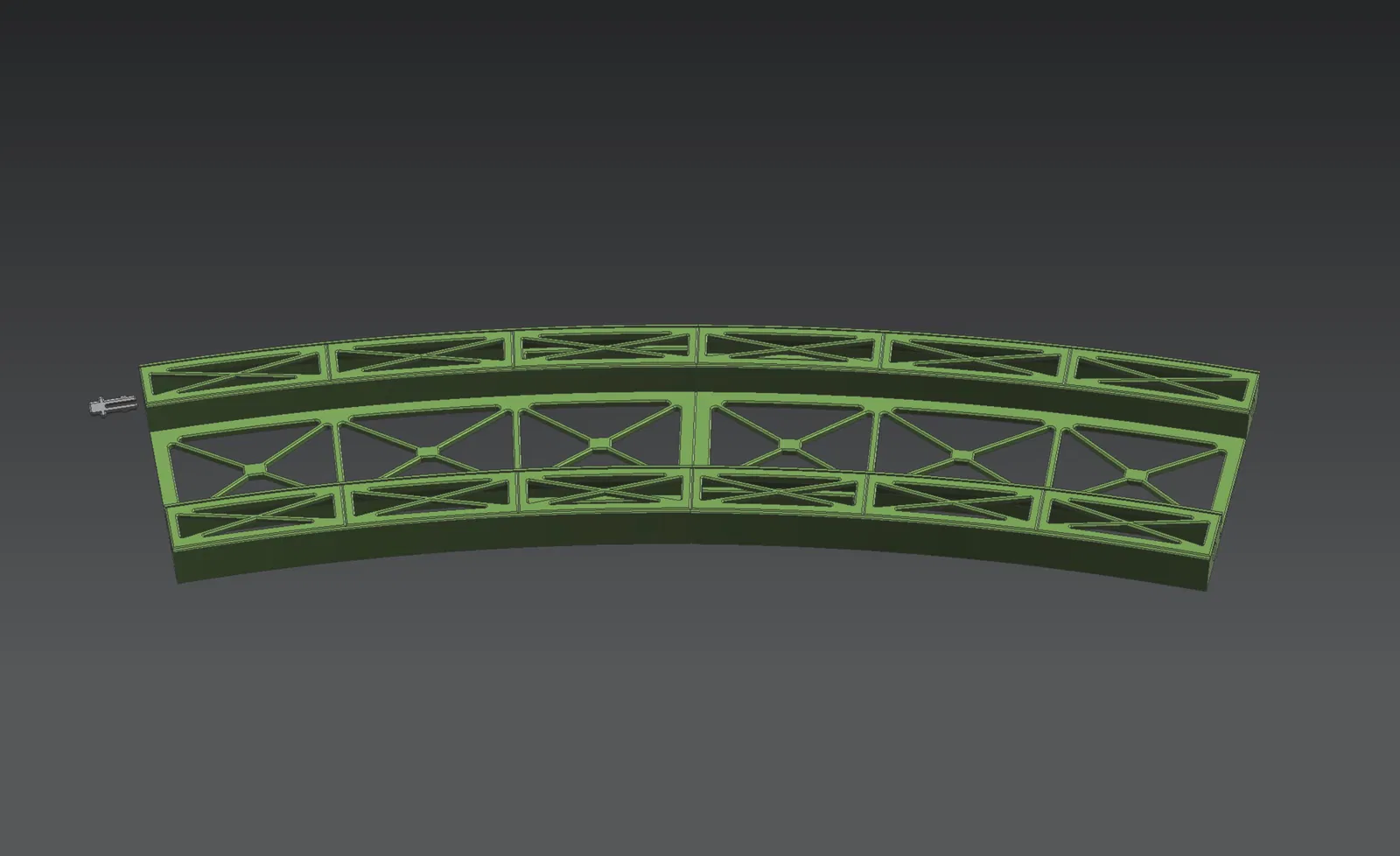

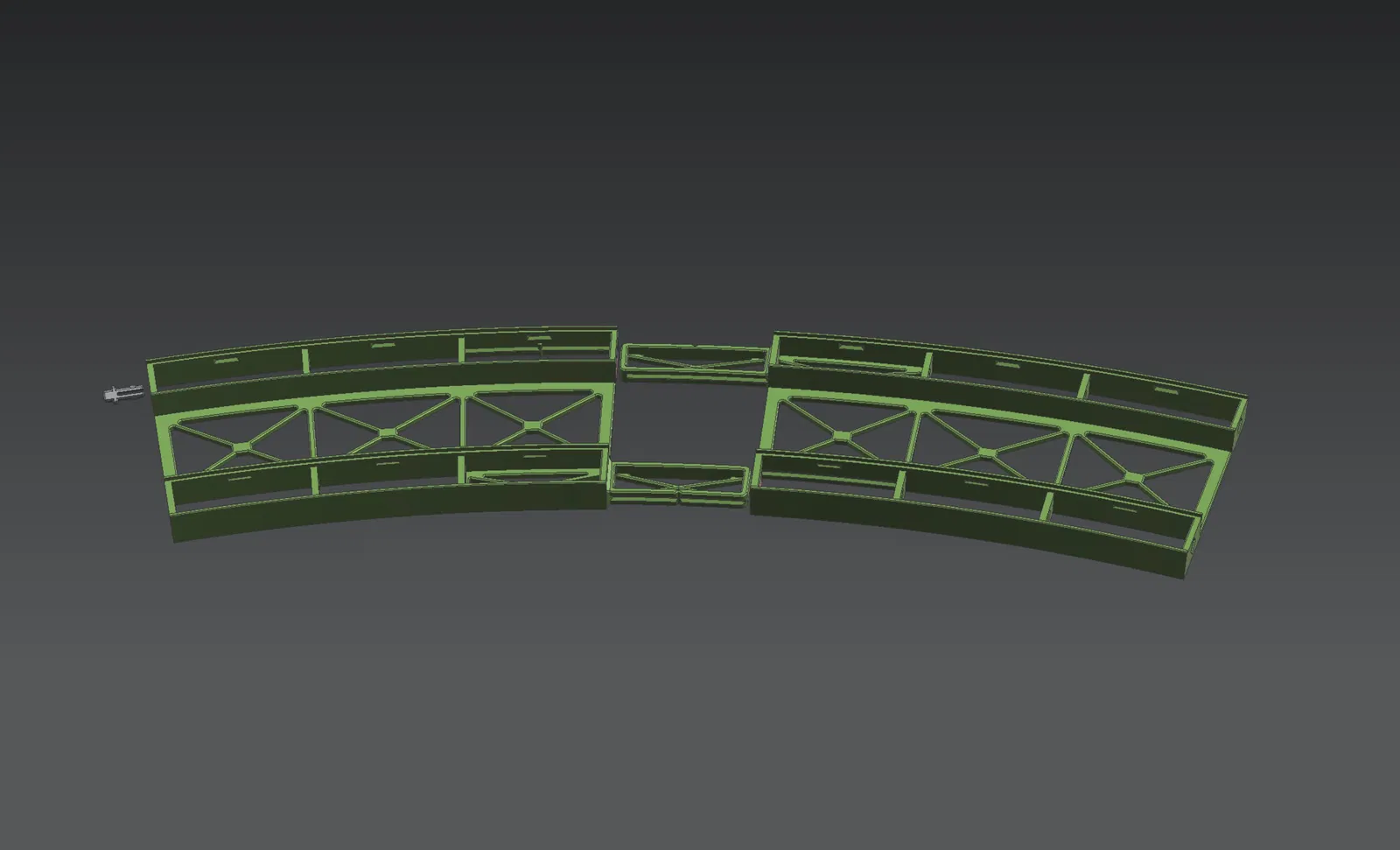

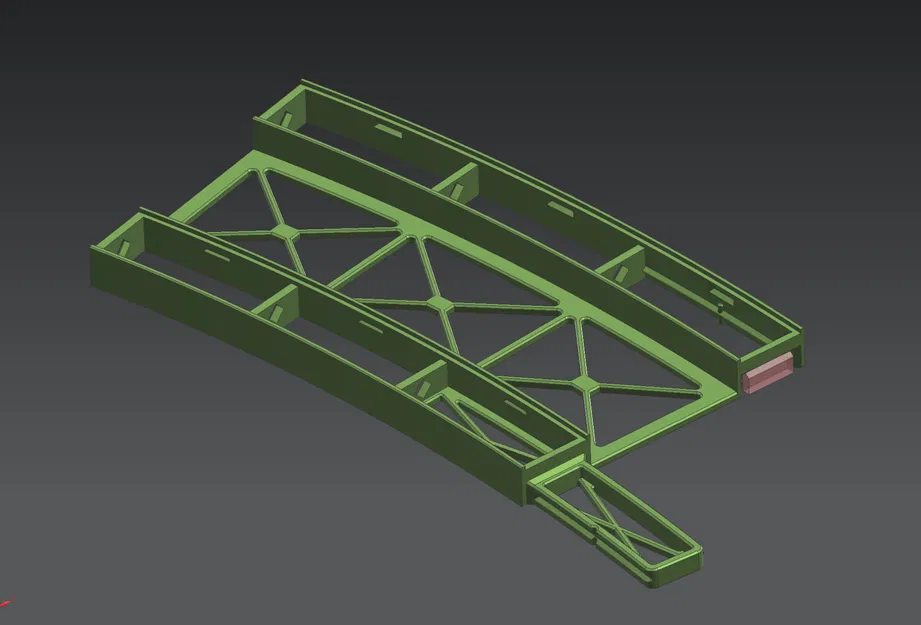

Base element đỡ ray cong R3 được in làm 2 phần.

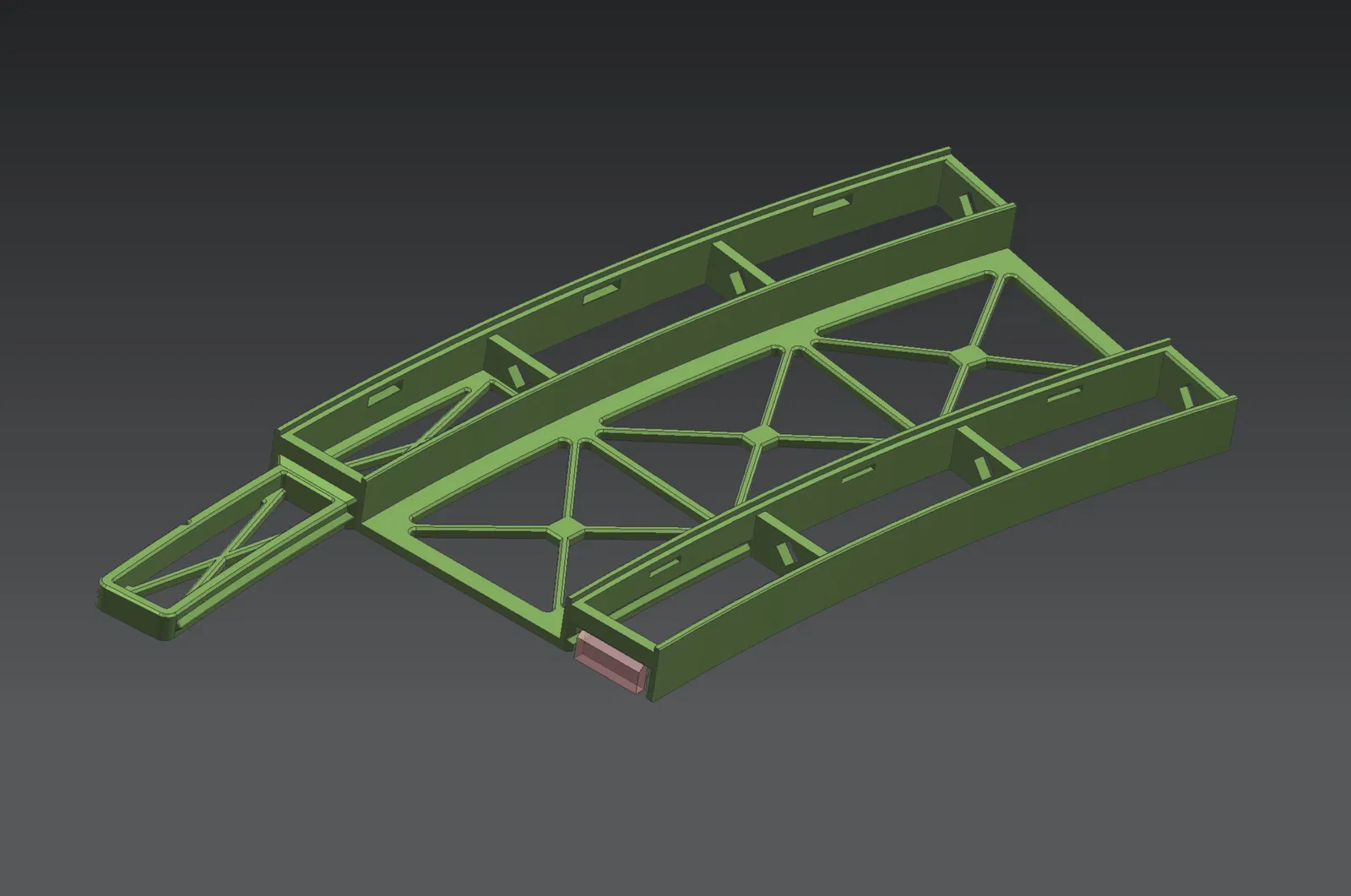

Step_1:  Bạn cần bẻ phần support in ở chỗ khe mở “mũi ngàm” (nose opening) cho từng phần HalfBase.
              Nhớ đảm bảo khe mở gọn gàng. Cạo bớt vật liệu thừa bằng lưỡi dao bén.

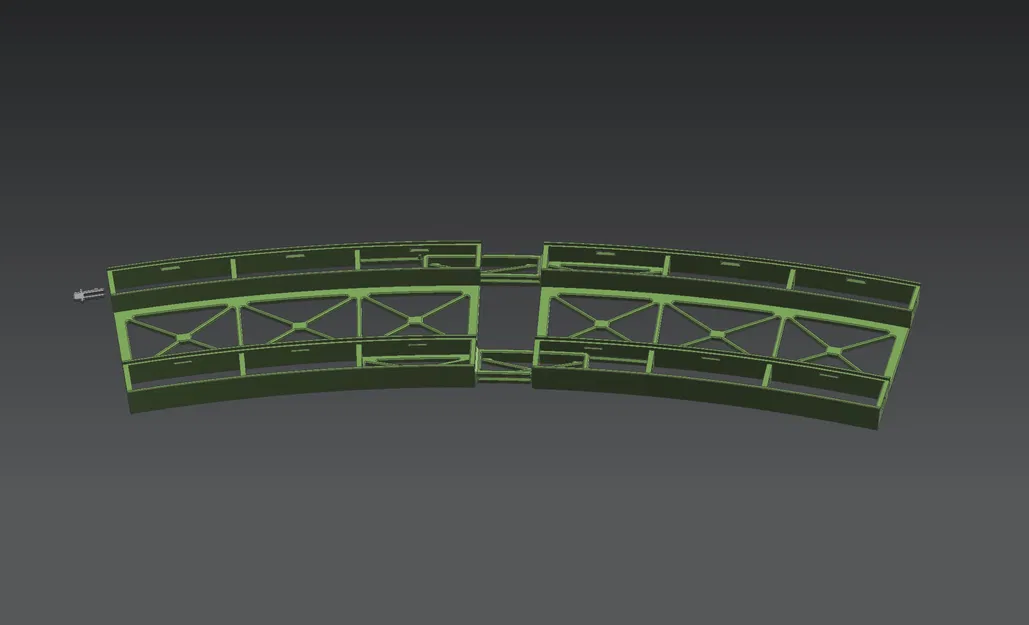

Step_2: Bạn cần cắm 2 phần của base element lại với nhau
             (các “mũi ngàm” hướng vào trong)
              Gợi ý:
              Đặt cả hai phần lên mặt phẳng và canh thẳng các khe mở và mũi ngàm.
              Nhẹ nhàng đẩy hai phần vào nhau để mũi ngàm trượt vào khe (chuyển động theo cung tròn).

[ steel-grid covers ]
Option 1: Dùng tấm lưới thép kích thước đầy đủ
Option 2: Dùng tấm lưới thép nửa kích thước

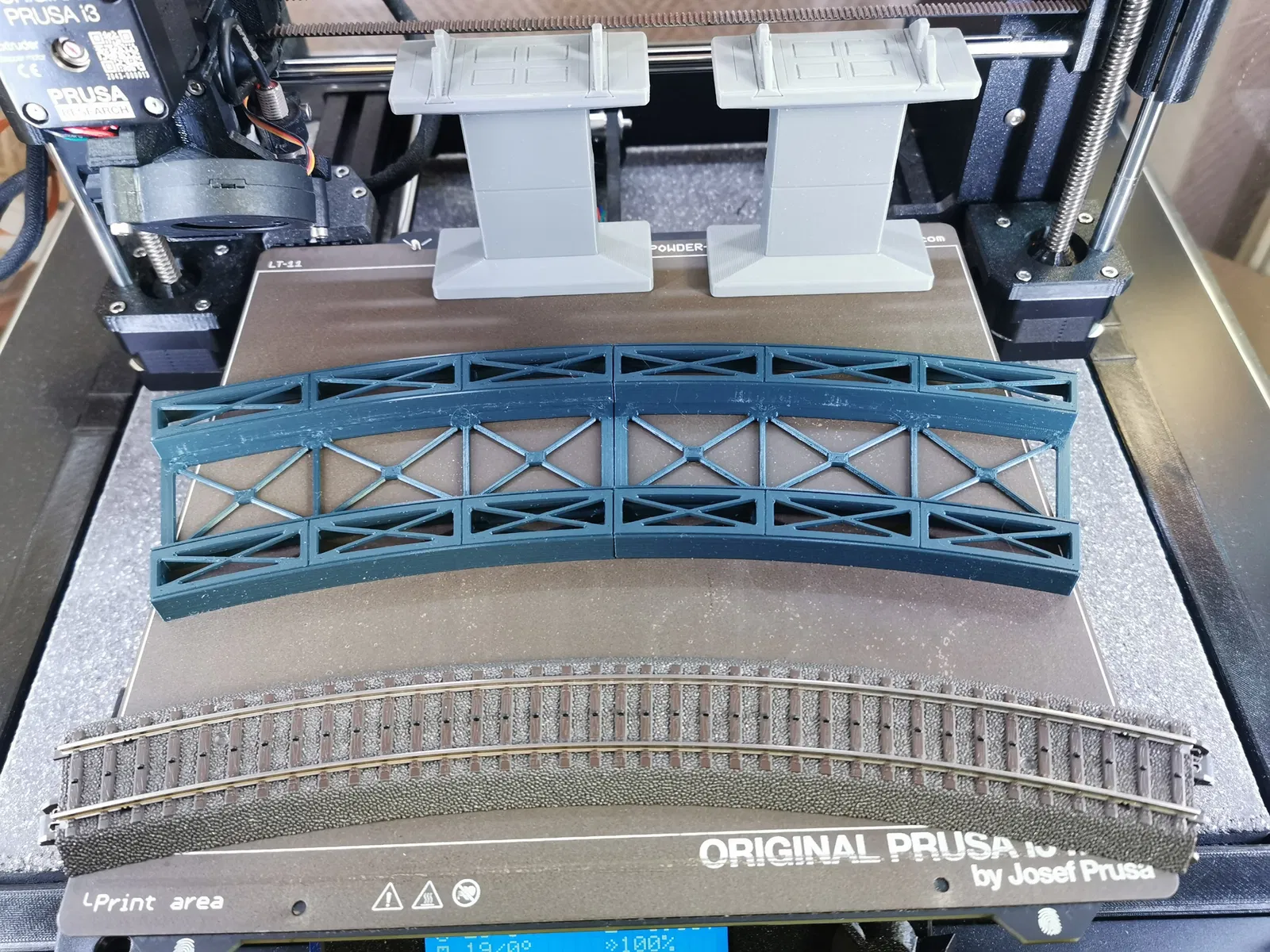

Khi base element xong rồi, bạn có thể lắp các phần steel-grid.
Chỉ cần đặt các phần steel-grid (bán kính trong + bán kính ngoài) đúng vị trí tương ứng trên base element và ấn nhẹ cho các móc snap vào.
(các phần steel-grid có bán kính khác nhau và chỉ vừa đúng vị trí của nó, với móc hướng xuống)
Như vậy nhìn sẽ ra đúng kiểu kết cấu cầu dầm thép.

[ connectors ]
Các snap-in-connectors gắn vào các khe nhỏ (trái + phải) ở hai đầu phần đỡ ray.

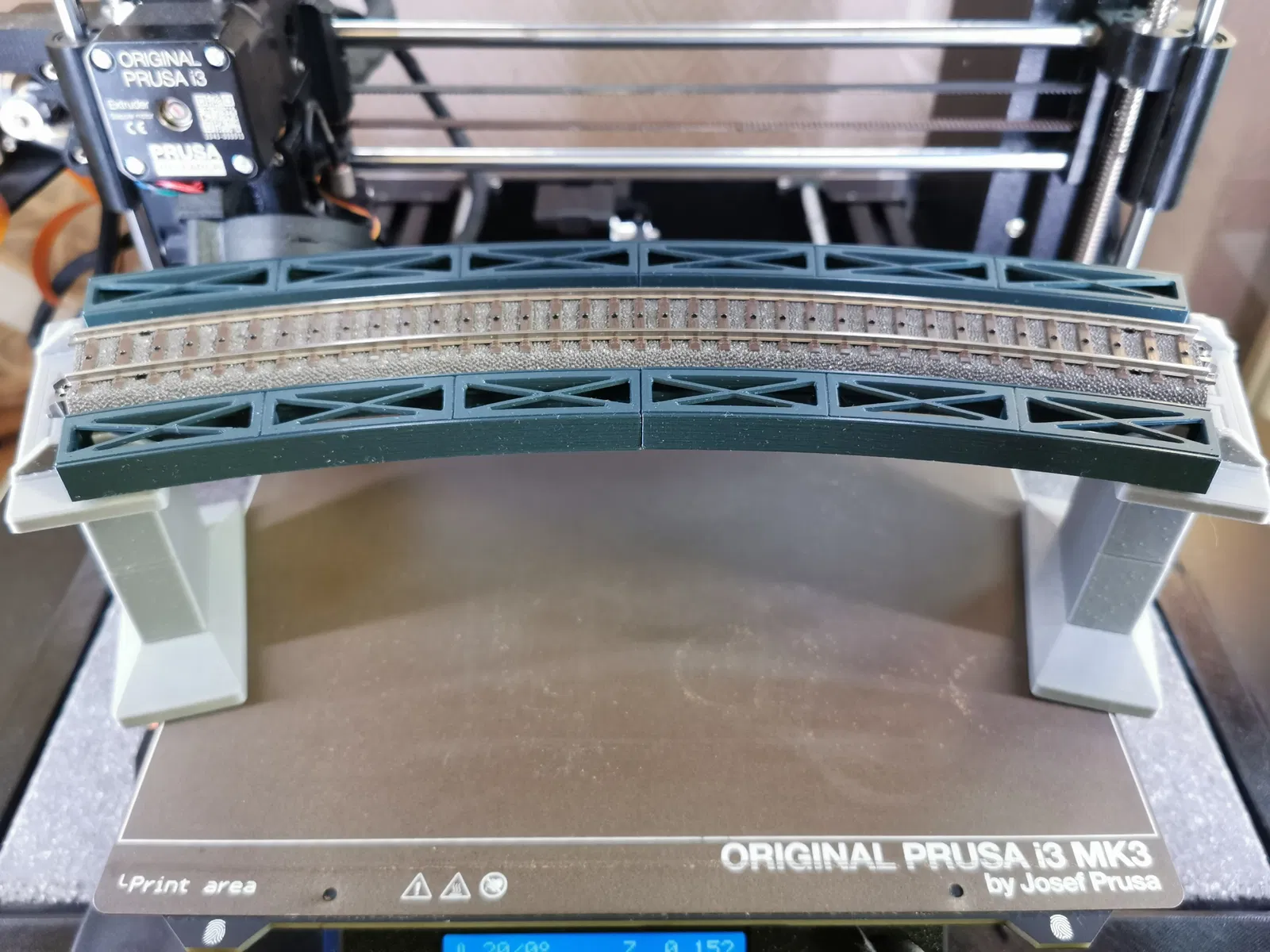

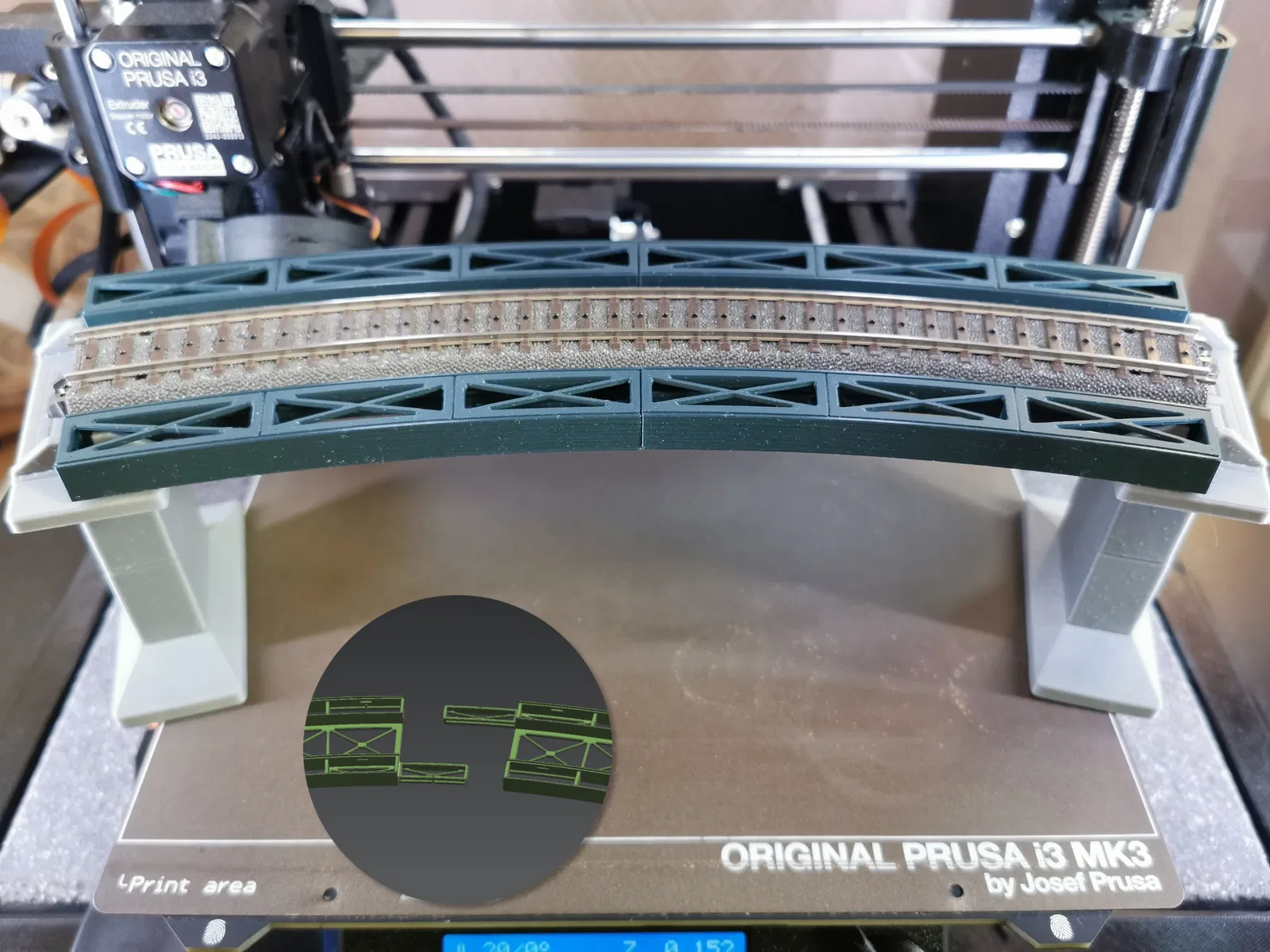

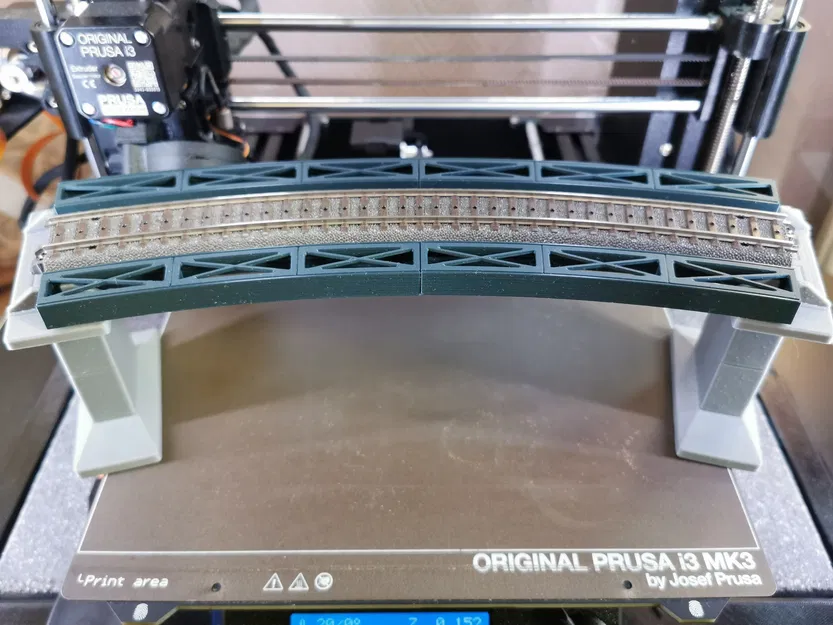

Các phần đỡ ray sau khi nối sẽ đặt vừa lên trên hệ trụ.

[ rails ]

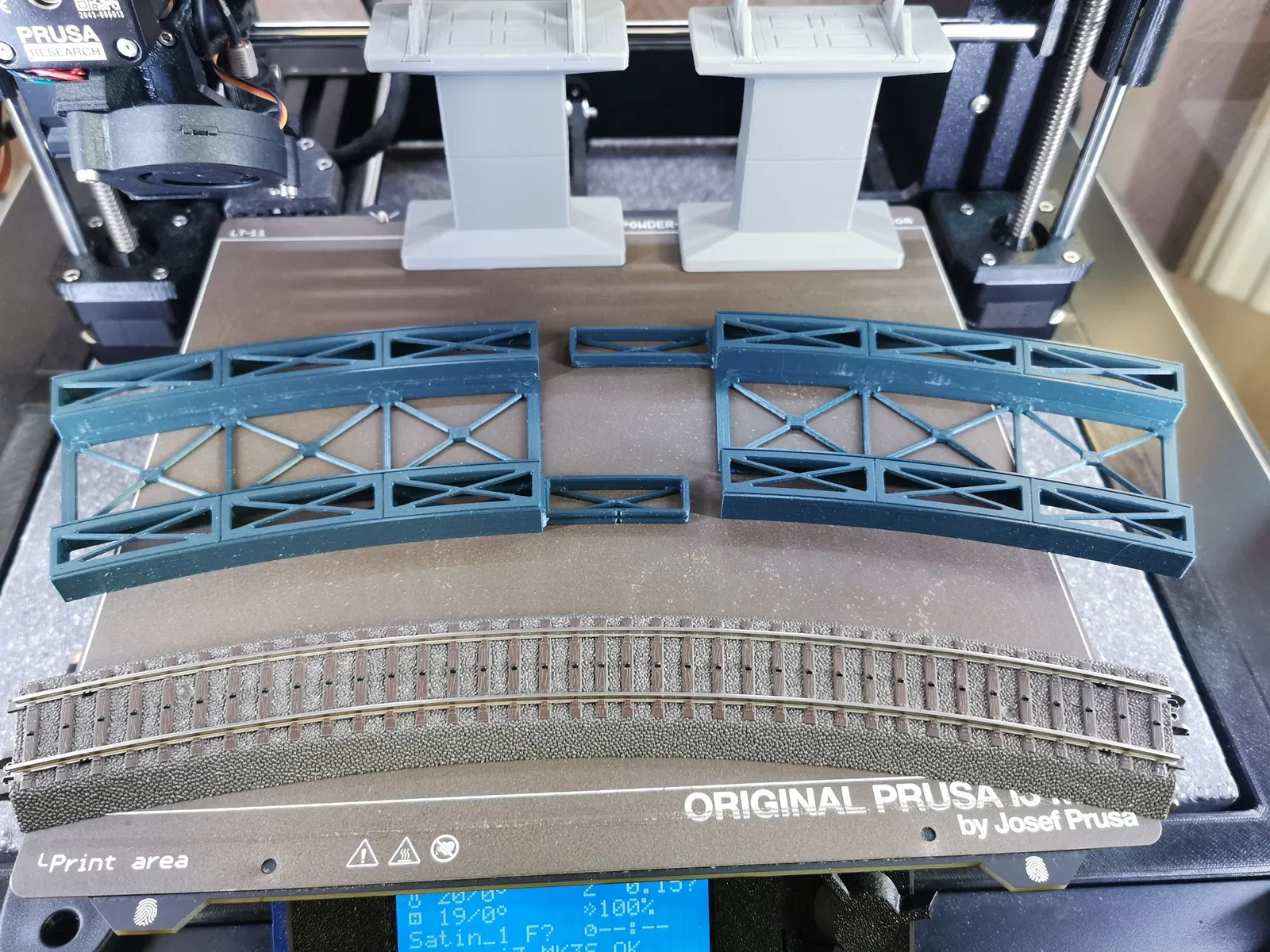

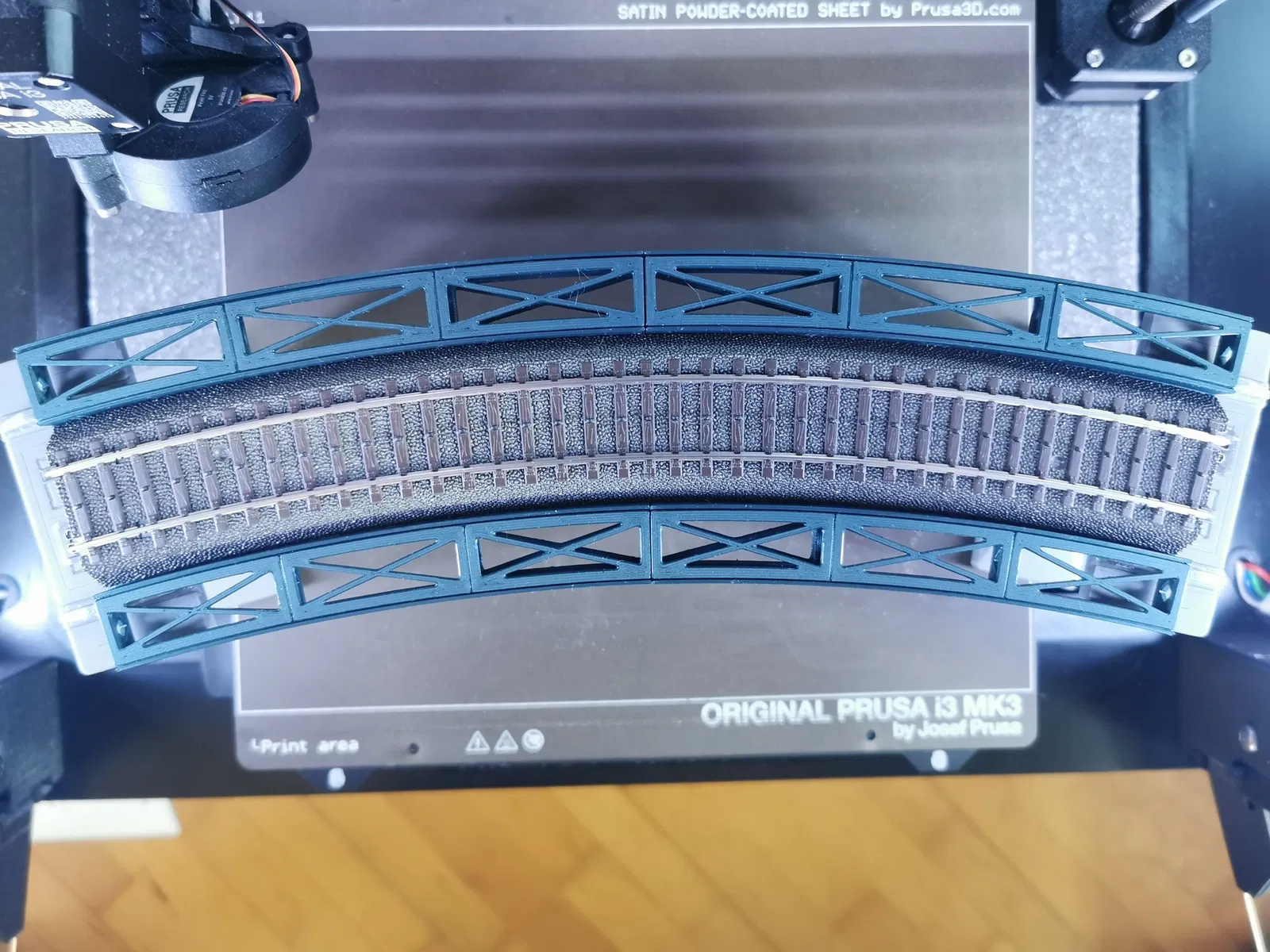

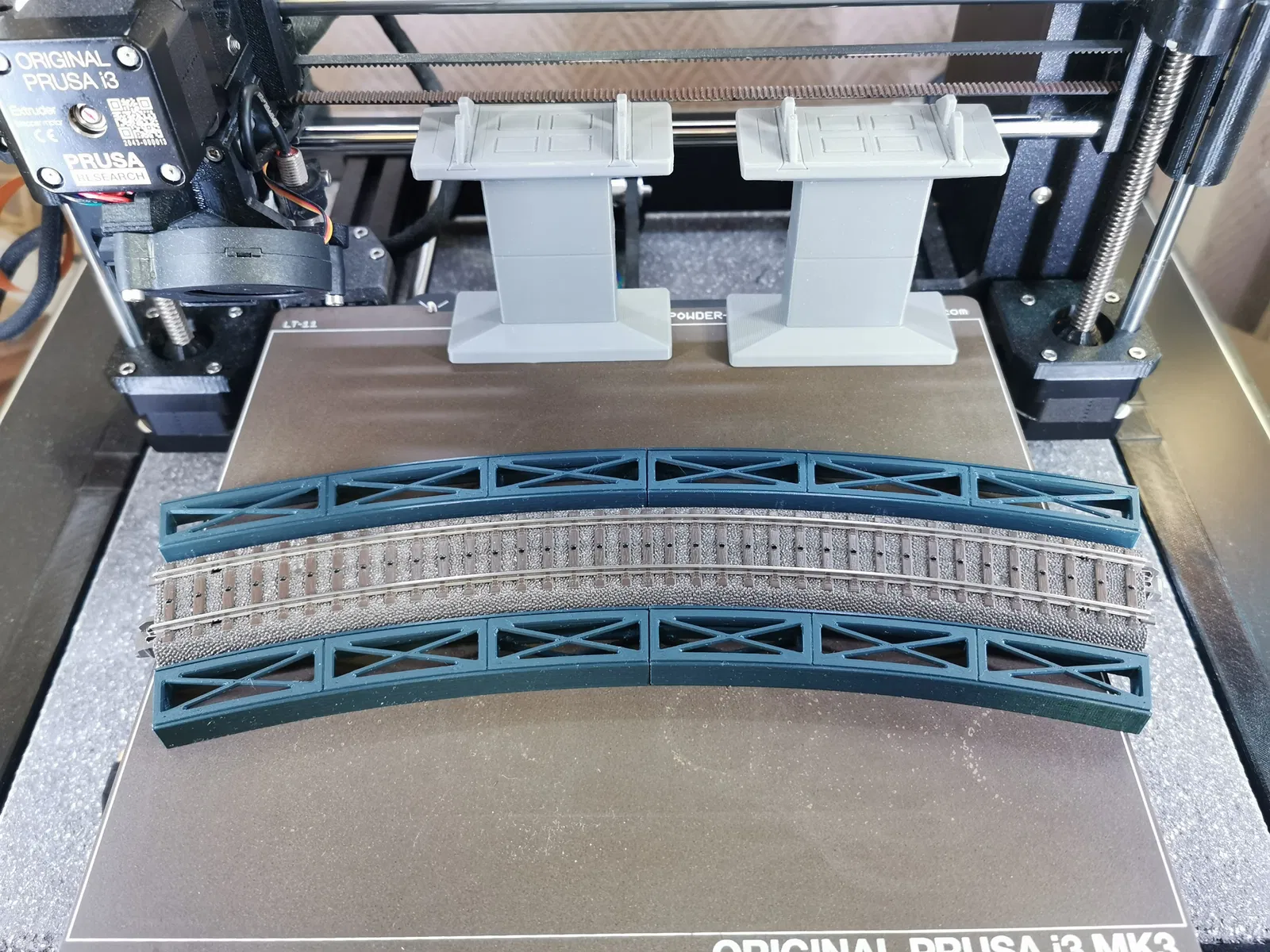

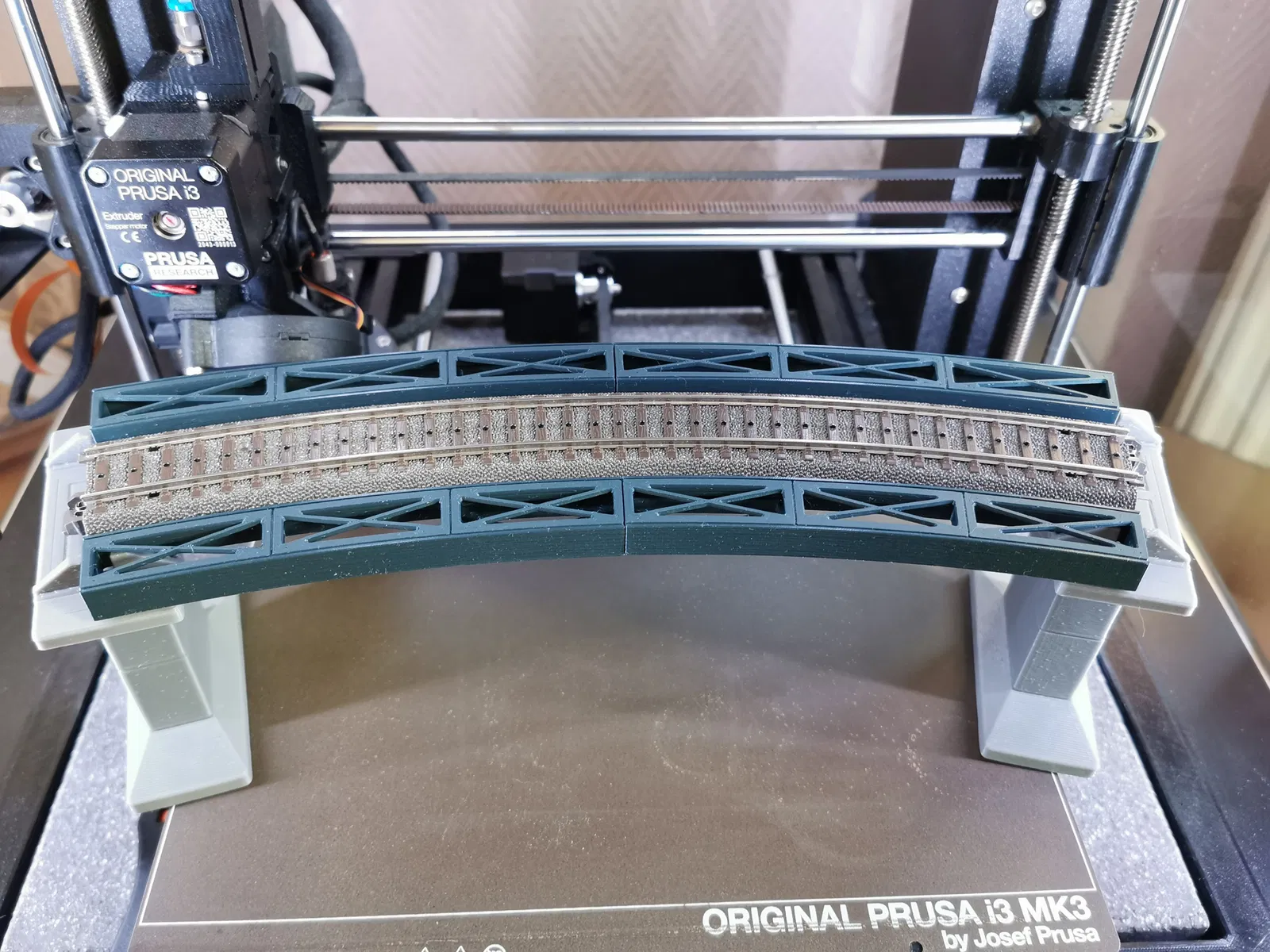

Ray cong Märklin Rail-C R3 30° (24330) chỉ cần đặt vào đúng vị trí trung tâm để tạo thành đường ray.

Chơi vui nha!!!
