Xe nâng cân pallet sticky note Uline 1

5 hình

Bộ sưu tập nhiều file Đồ Gia Dụng

Xe nâng cân pallet sticky note Uline

Tác giả Sam_28774

Lượt tải
21
Lượt thích
8
Lượt coi
164

File 24 1,7 MB

  • Forklift_Assembly_BodyFixed_1769562199.fcstdFCSTD · 286,4 KB
  • Forklift_Axel_10-32x1inch_1769562200.fcstdFCSTD · 19,9 KB
  • Forklift_Axel_Washer_No10_1769562201.fcstdFCSTD · 8 KB
  • Forklift_Body_1769562202.fcstdFCSTD · 425,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#204601
Danh mục
Đồ Gia Dụng
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

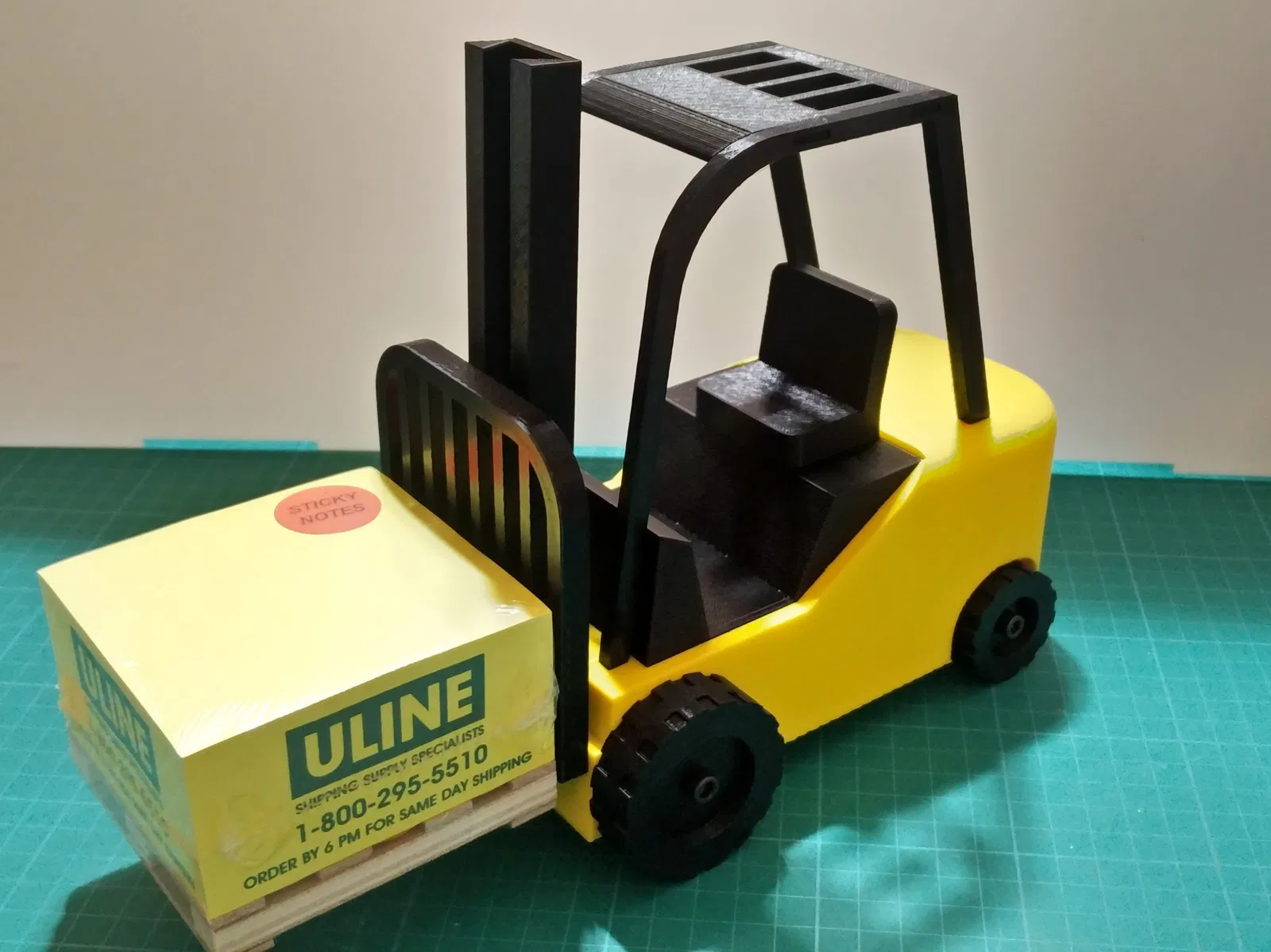

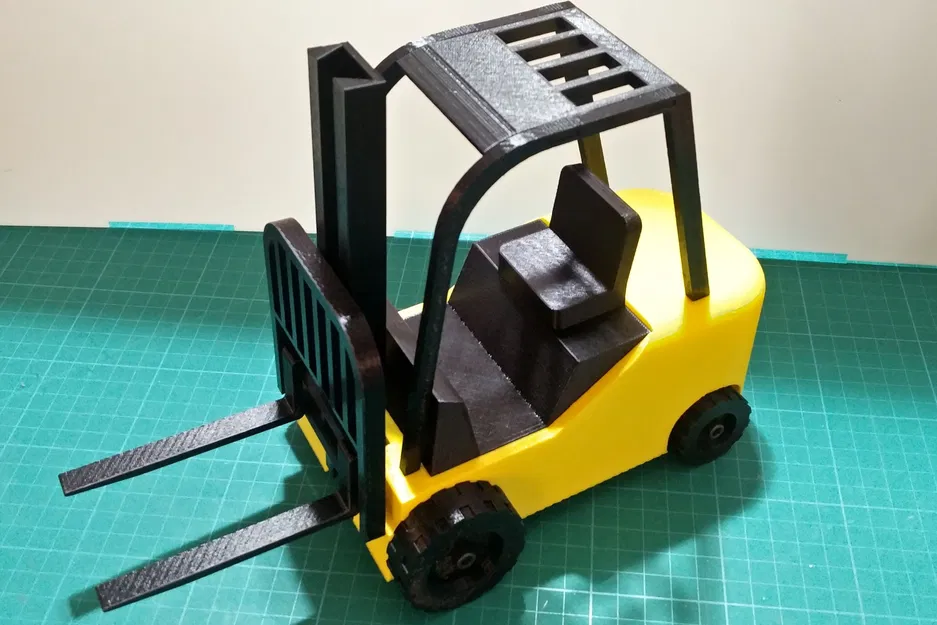

Mẫu xe nâng này được scale để có thể nâng các pallet giấy note dán (sticky note) của Uline. Không model theo một dòng xe nâng cụ thể nào, mà là tổng hợp từ mấy tấm hình trên mạng và chiếc xe nâng ở chỗ làm.

In 2x các file sau:

  • Forklift_Cabin_Side.stl

  • Forklift_Front_Wheel.stl

  • Forklift_Rear_Wheel.stl

  • Forklift_Fork.stl

Các file sau cần in với supports bật:

  • Forklift_Body.stl

  • Forklift_Load_Backrest.stl

  • Forklift_Cabin_Top.stl

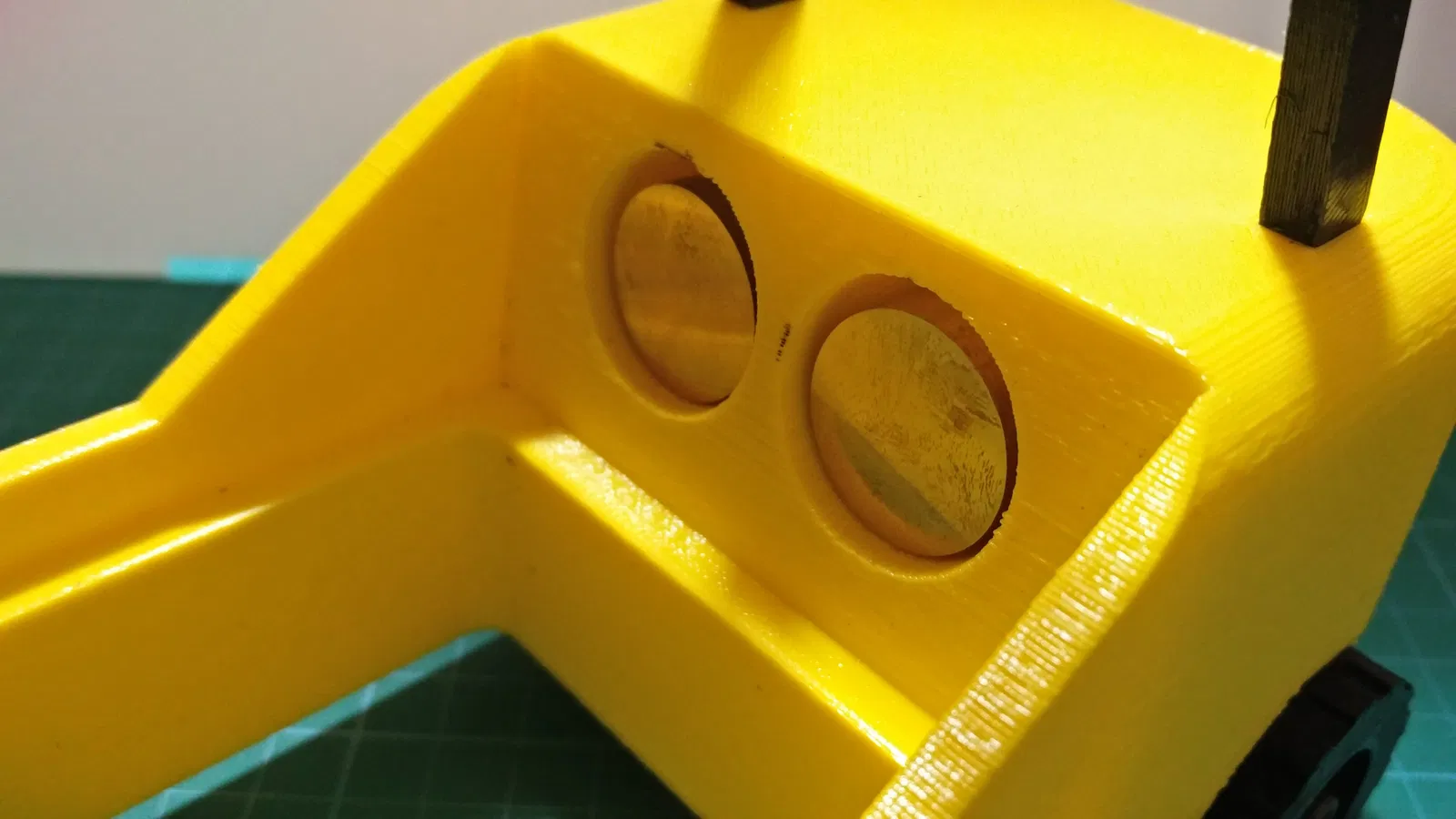

Phần đối trọng (counterweight) mình dùng 2 đoạn thanh đồng tròn 7/8" dài khoảng 2". Bất kỳ vật nặng nào cũng được, ví dụ như thép.

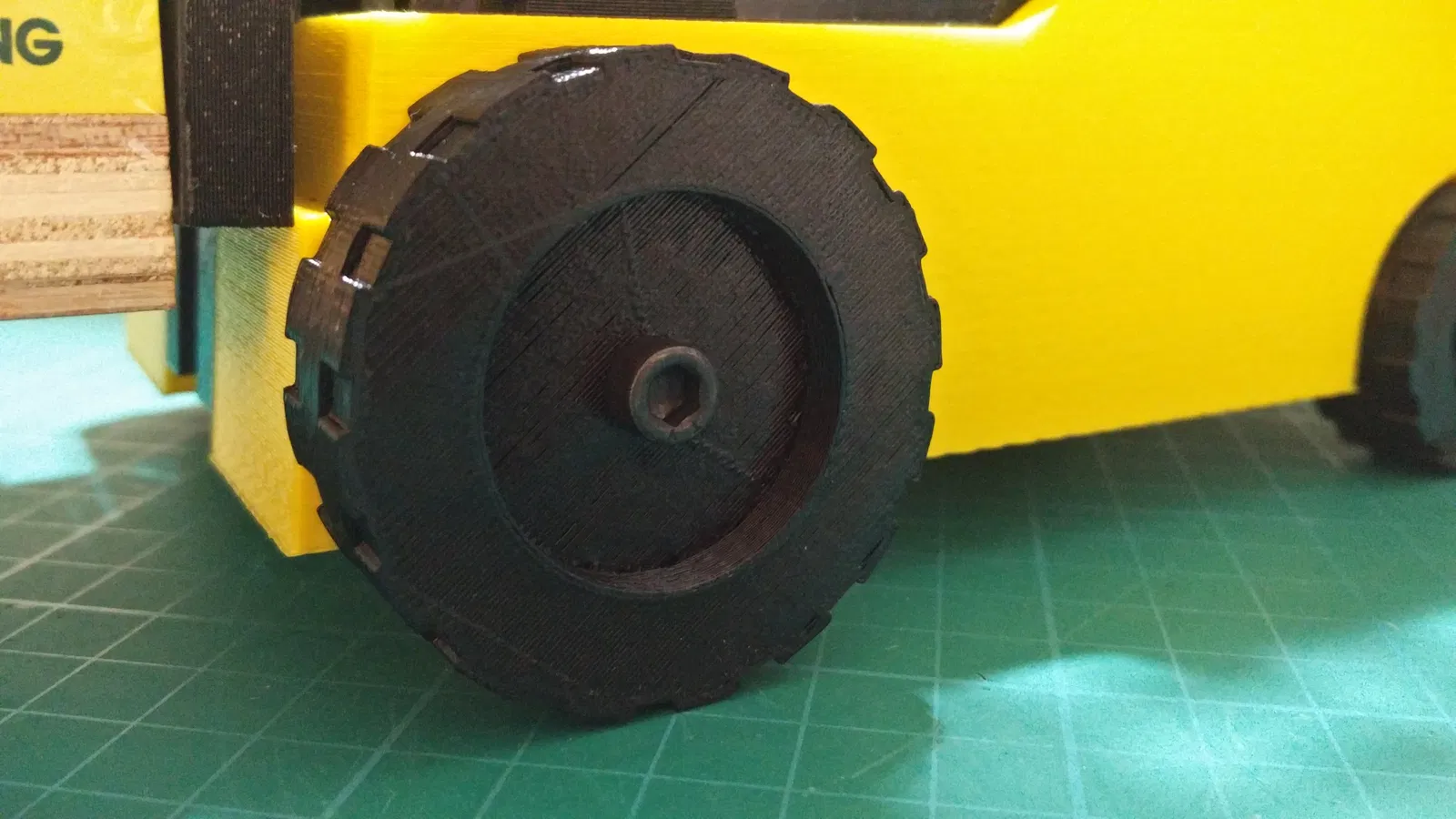

Trục bánh xe (wheel axles) bạn sẽ cần 4 con bolt 10-24 dài 1.5". Nó nên là kiểu lắp chặt (interference fit) trong phần thân, nên hoặc dùng bolt để tự tạo ren, hoặc dùng mũi taro (tap). Nếu bạn chỉ kiếm được bolt hệ mét thì M5 có thể dùng được, nhưng mình chưa thử.

Mình có thêm kèm một cái pallet nếu bạn muốn in, hoặc trường hợp sticky note của bạn không đi kèm pallet. Mình chưa in thử nên cũng không chắc ra ổn cỡ nào.

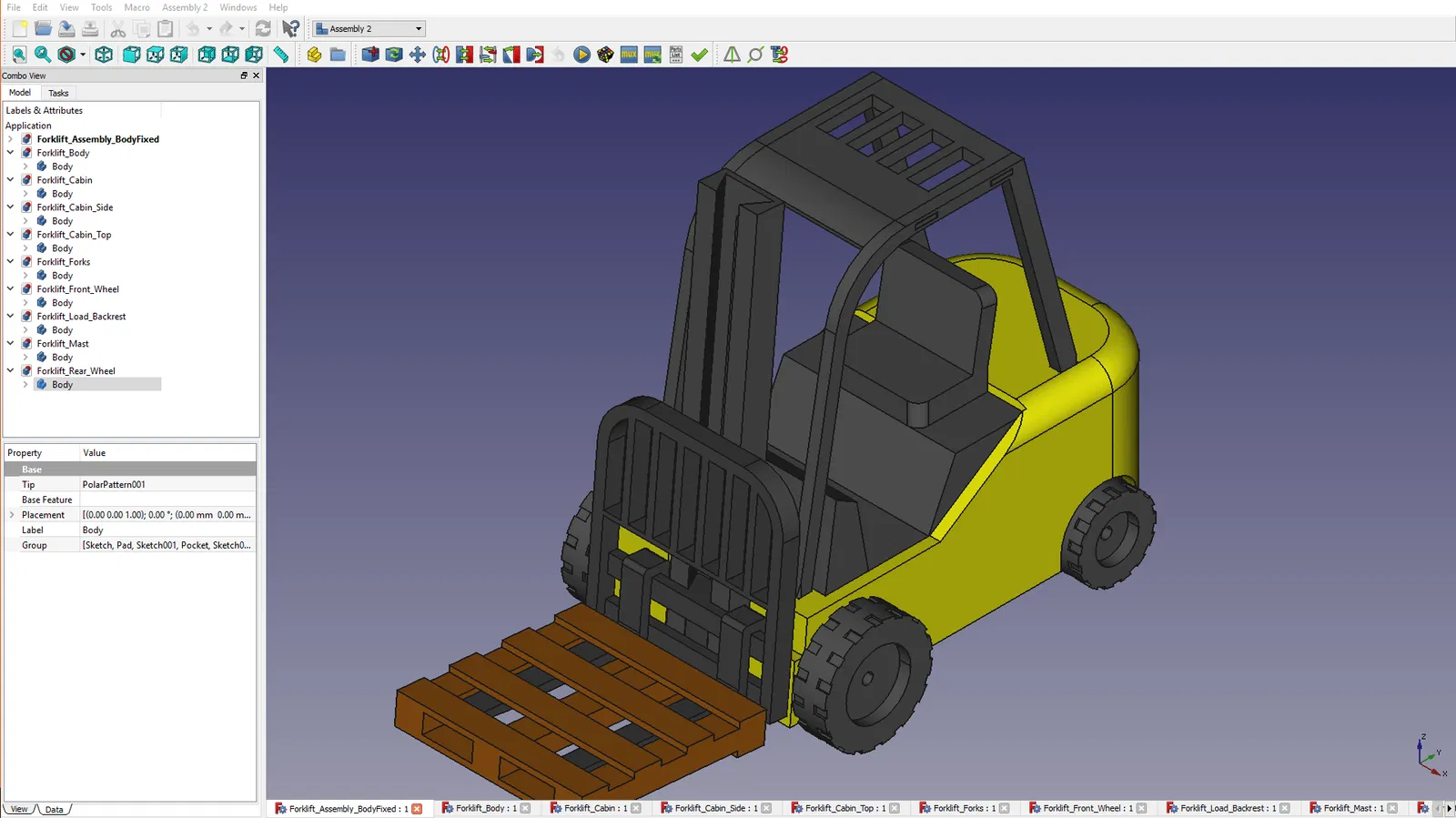

File thiết kế FreeCAD có kèm theo nếu bạn cần chỉnh sửa gì. Nhớ chia sẻ bản chỉnh sửa của bạn với mọi người trên Printables nha!

Trước đây mình up mẫu này lên Thingiverse ở thing:3165641 nhưng chưa có dịp import qua đây (Printables).

Coi thêm Ẩn bớt

Thông số in

Định dạng
fcstdstl
Số file mô hình
24
Tổng dung lượng
1,7 MB
File lớn nhất
425,7 KB
