Adapter dời spool holder Geeetech M1/M1S (dùng cuộn filament 1 kg)

Tác giả suit

Lượt tải
2
Lượt coi
91
Bản remix
1

File 4 5,1 MB

  • Spool_Holder_Adapter_v8_raw_model_1769350146.3mf3MF · 564,4 KB
  • Spool_Holder_Adapter_v8_profile_Orca_Slicer_M1_M1S_1769350147.3mf3MF · 444,6 KB
  • Spool_Holder_Adapter_v8_profile_Bambu_Studio_1769350148.3mf3MF · 433 KB
  • Spool_Holder_Adapter_v8_profile_Orca_Slicer_M1_M1S_0.2mm_PLA_Geeetech_M1_47m40s_1769350149.gcodeGCODE · 3,7 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

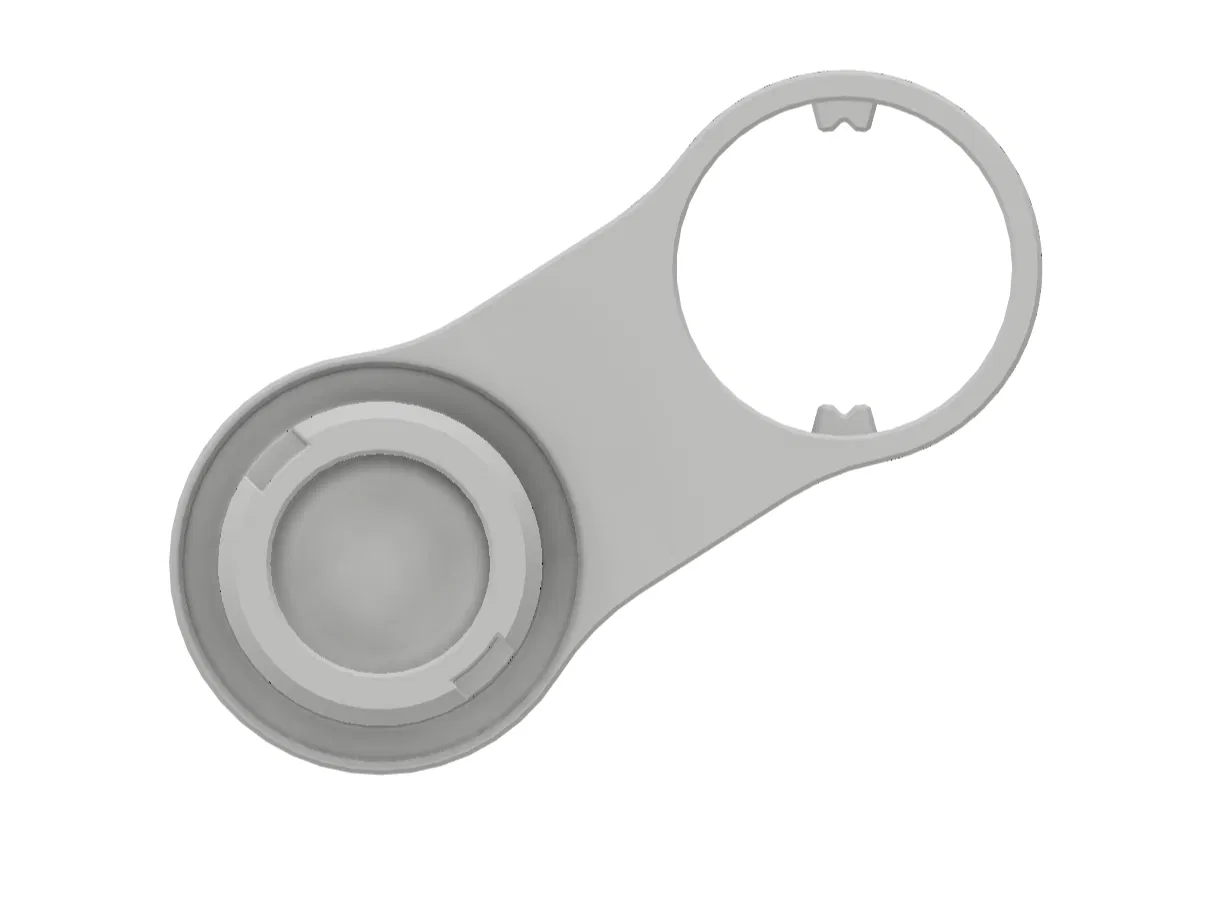

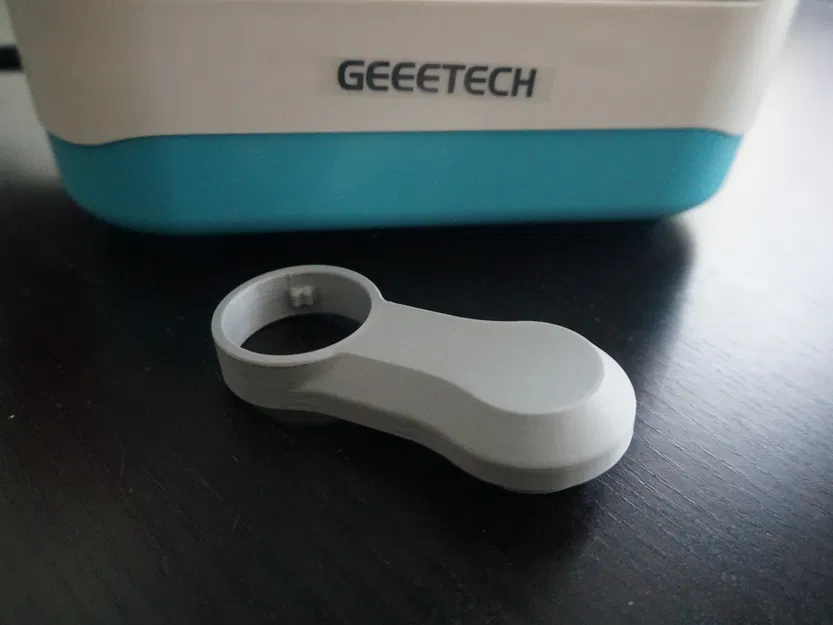

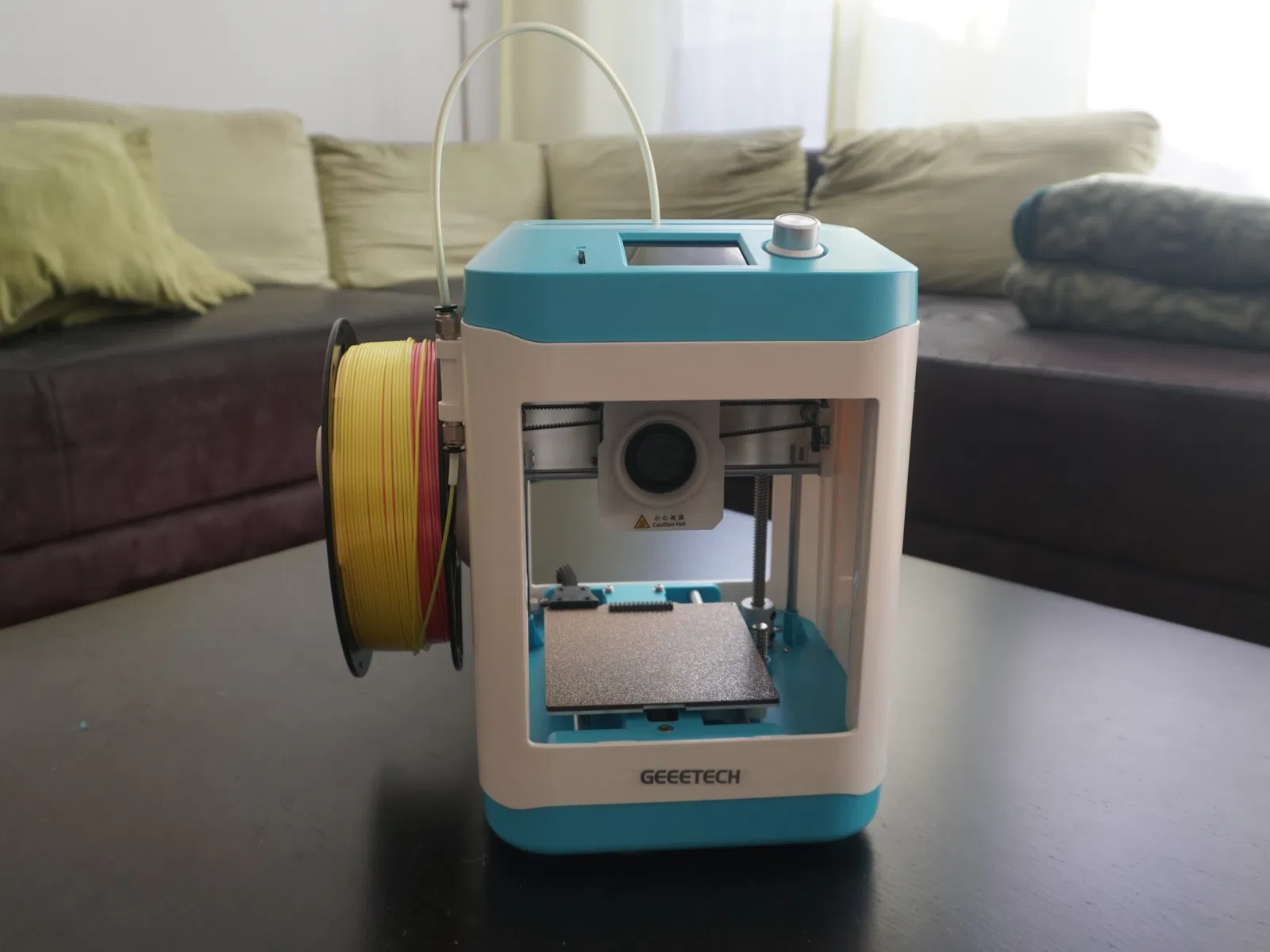

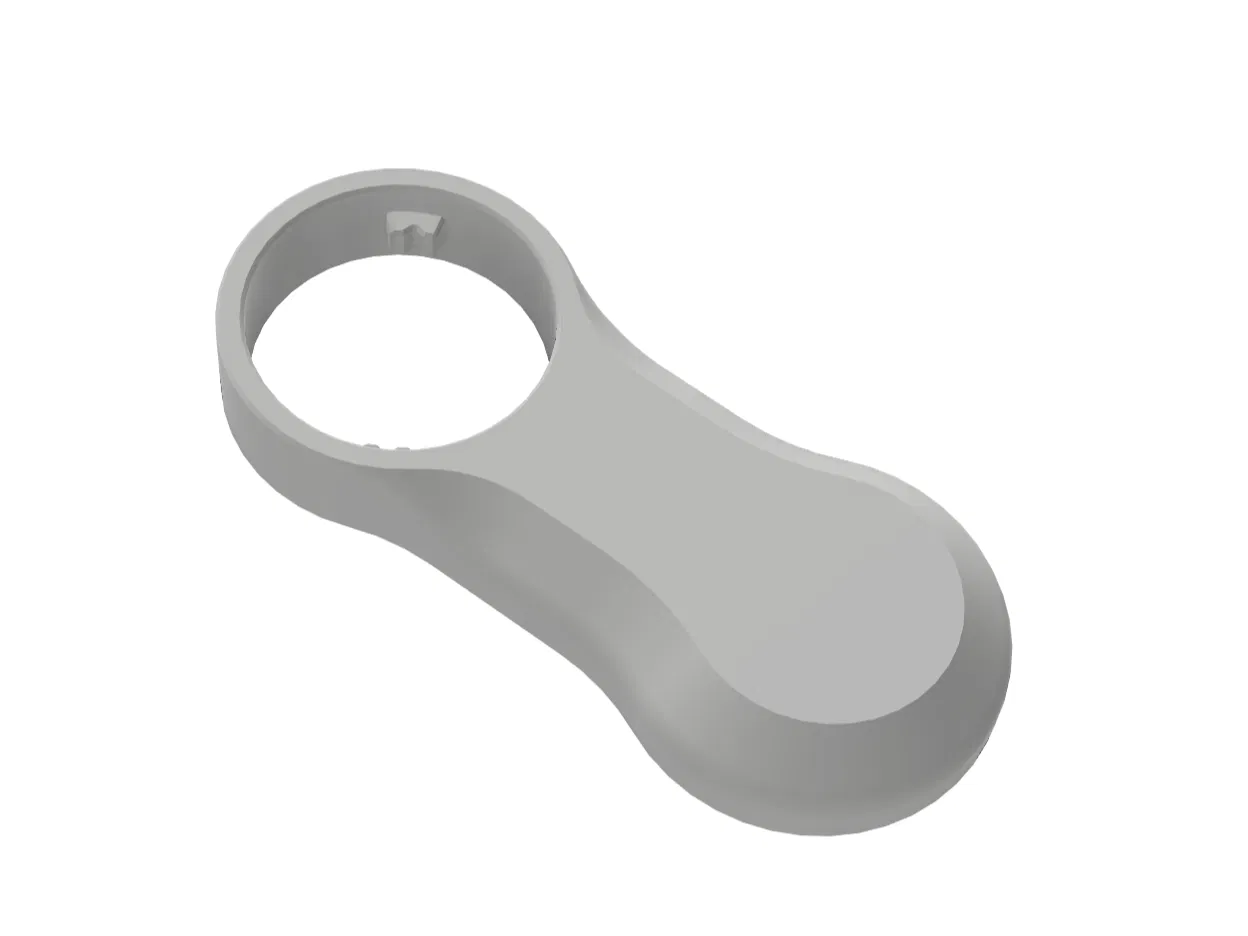

Adapter giữ cuộn filament này được thiết kế riêng cho Geeetech M1 và M1S nhằm dời vị trí cuộn ra sau để dùng được cuộn filament tiêu chuẩn 1 kg—loại thường không vừa với spool holder zin vì dễ cấn vào cổng USB và cổng nguồn.

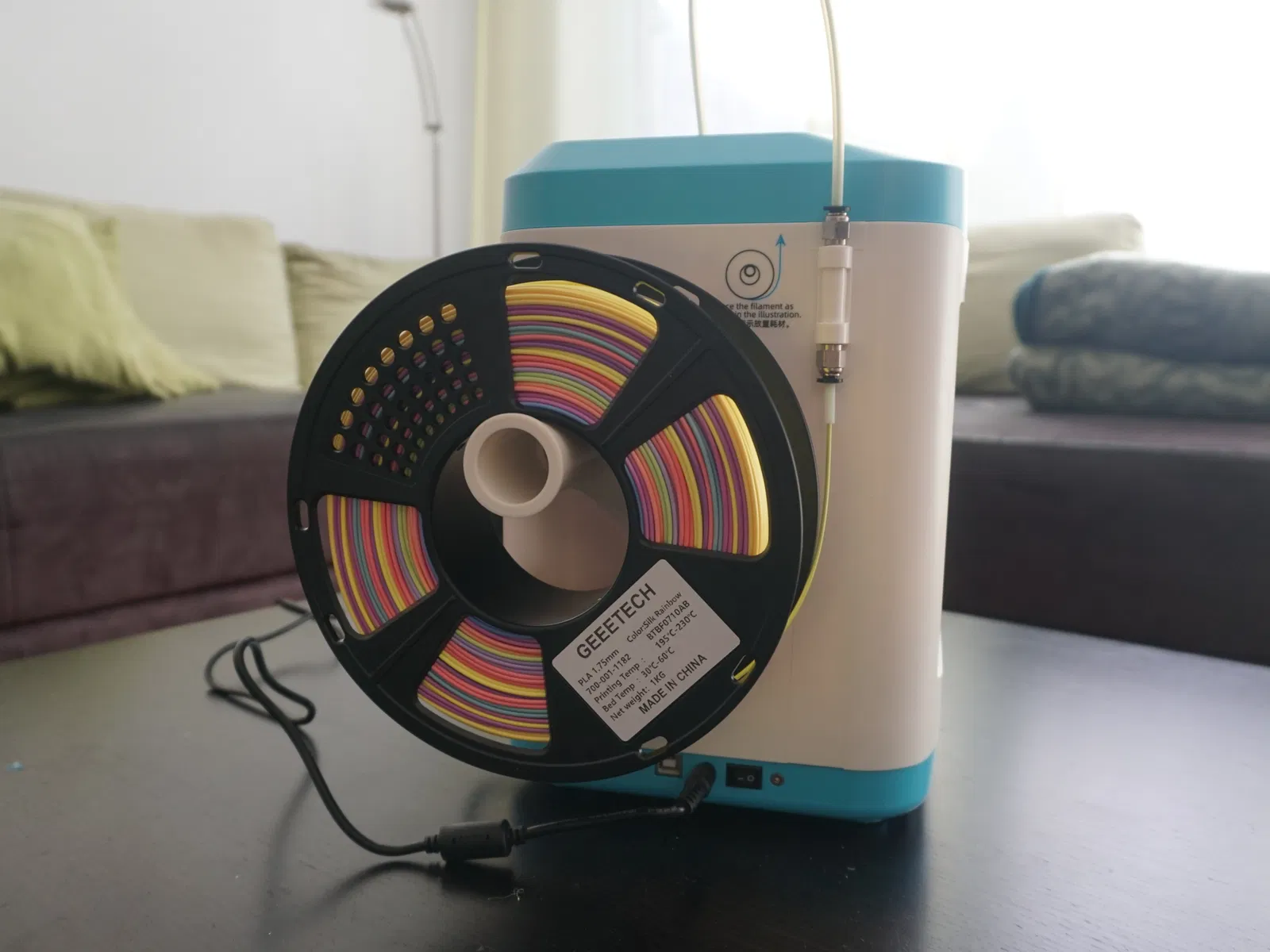

Khi cuộn được đẩy lùi về phía sau, adapter sẽ tăng khoảng hở, giảm cọ vào khung máy và giúp filament đi mượt hơn.

Tính năng

  • Tương thích với Geeetech M1 và M1S

  • Tận dụng lại spool holder zin để giảm lượng vật liệu

  • Hỗ trợ cuộn filament tiêu chuẩn 1 kg

  • Lắp kiểu press-fit / bắt ốc đơn giản (không cần chỉnh sửa vĩnh viễn)

  • Cải thiện đường filament và giảm lực cản

  • Thiết kế gọn, chắc, có sẵn kết cấu support tích hợp

Cách lắp đặt

  1. Dùng kềm mũi nhọn để gỡ 4 miếng support

  2. Tháo spool holder zin.

  3. Gắn adapter này vào vị trí mounting sẵn có và xoay ngược chiều kim đồng hồ cho tới khi nghe “khớp/cạch” vào chỗ

  4. Cắm spool holder zin vào adapter rồi xoay đến khi nó “khớp/cạch” vào chỗ

Thiết lập in khuyến nghị

Mình có cung cấp profile cho Orca Slicer để dùng trực tiếp trên M1 / M1S với PLA — chỉ cần load lên rồi in thôi. Ngoài ra cũng có profile cho Bambu Studio và cả hình học model thô (raw) đi kèm.

  • Vật liệu: PLA là đủ

  • Layer Height: 0,2 mm

  • Infill: 10% cross hatch hoặc gyroid

  • Perimeters: 3 walls

  • Top/Bottom Layers: 4 - 5

  • Orientation: In nằm phẳng trên build plate

Supports: không cần

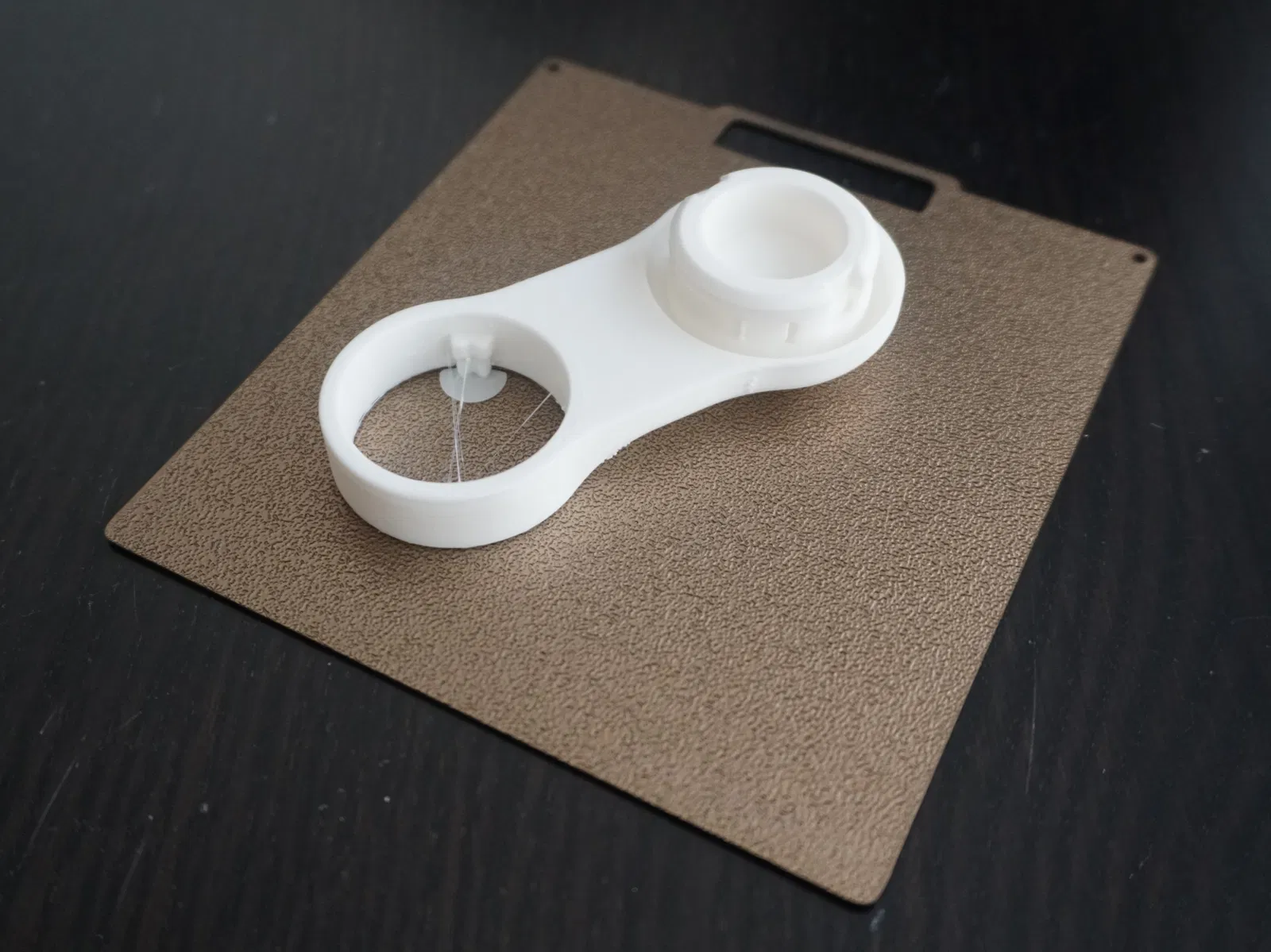

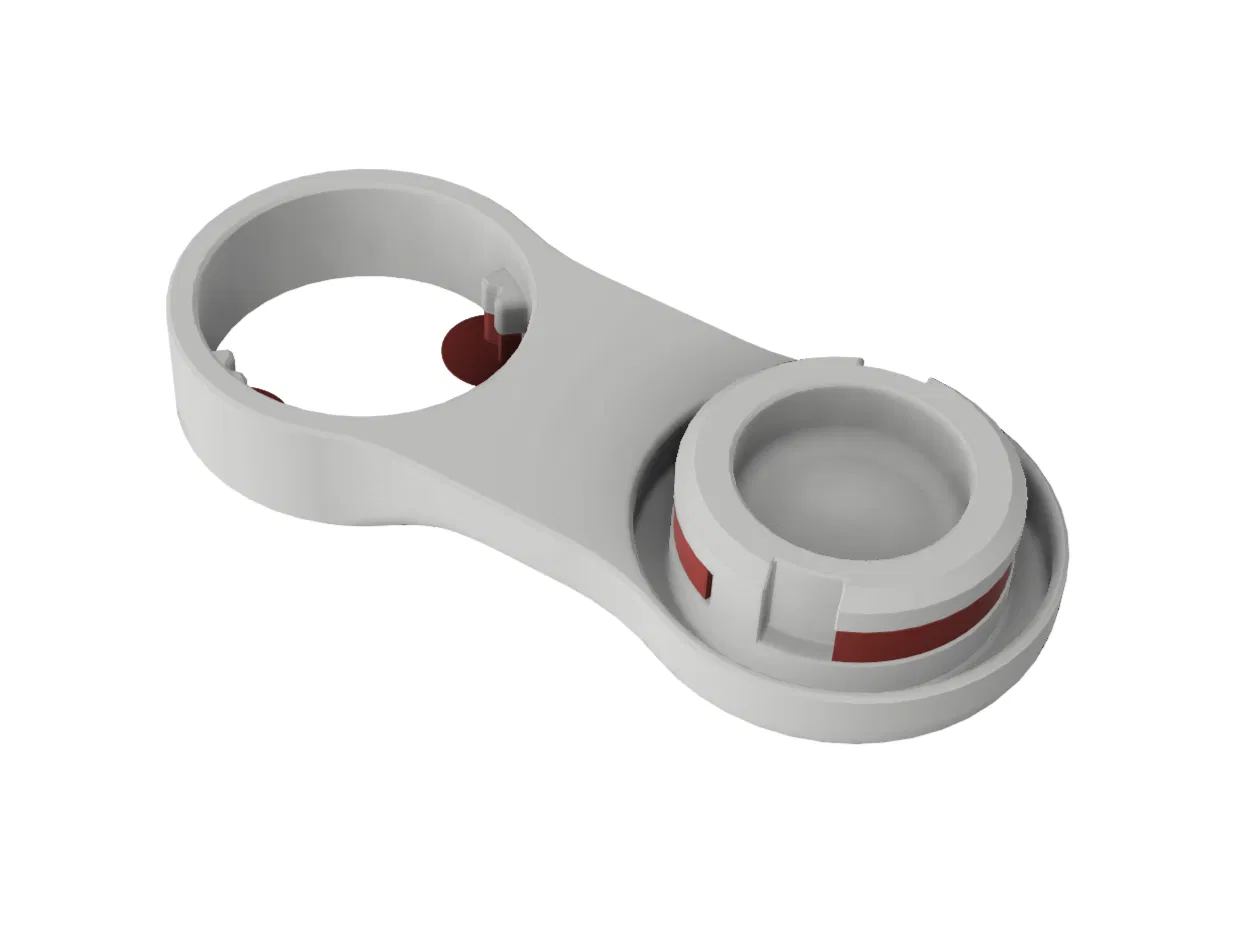

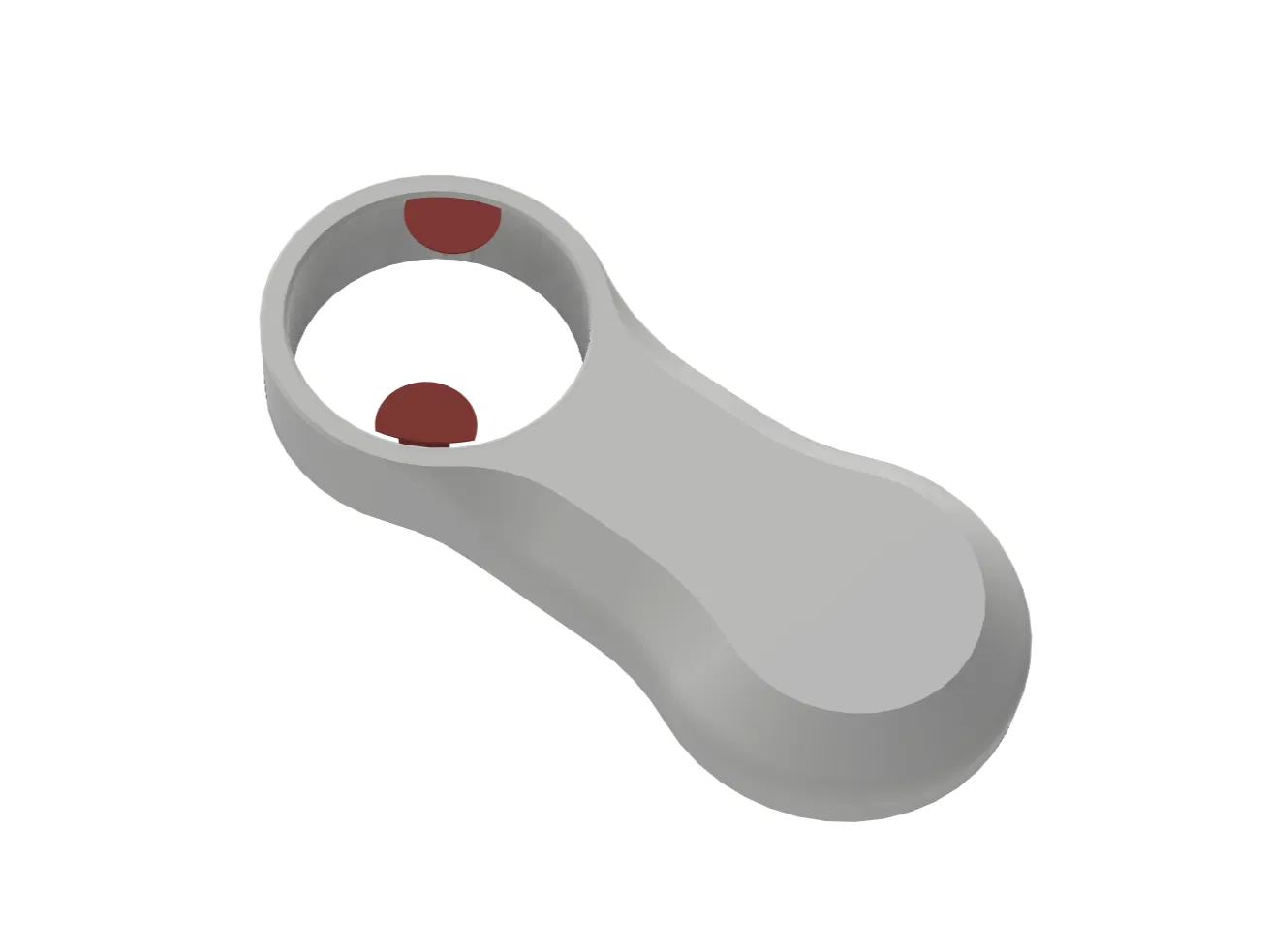

Support đã được dựng sẵn trực tiếp trong CAD — slicer có thể sẽ cảnh báo model có phần “floating”, chuyện này là có chủ ý vì kết cấu support sẽ chừa khoảng hở 0,2 mm và “lơ lửng” để không bị dính (fuse) vào chi tiết chính. Nếu bạn muốn bề mặt sạch đẹp hơn, bạn có thể dùng geometry thô, tắt các phần support body và dùng cách tạo support theo ý bạn.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfgcode
Số file mô hình
4
Tổng dung lượng
5,1 MB
File lớn nhất
3,7 MB
