Xích dẫn cáp đa năng semi-open (Semi open universal cable drag chain)

2020/04/01: Đã thêm file nguồn Fusion 360.

Trên Thingiverse có rất nhiều mẫu cable drag chain khác nhau, nhưng mình chưa thấy mẫu nào cho phép lắp đặt mà không cần tháo rời dây điện.

Ngoài ra, mấy mẫu chain mình từng thấy khá cồng kềnh.

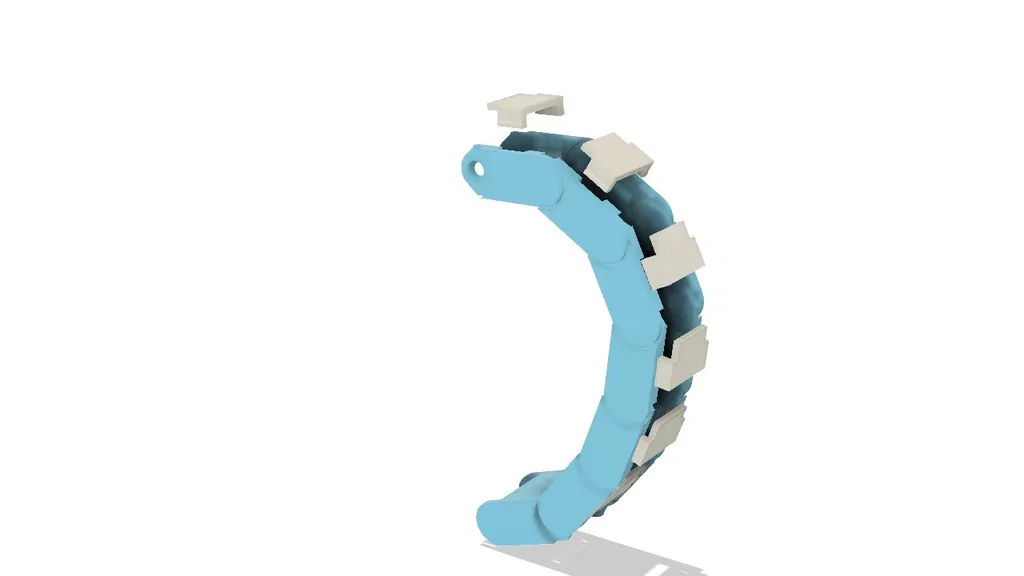

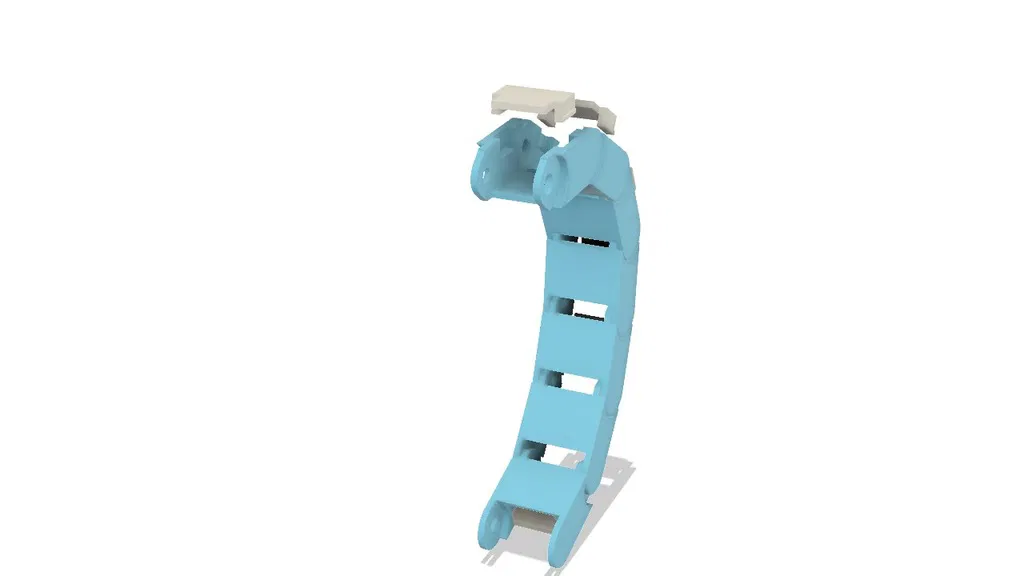

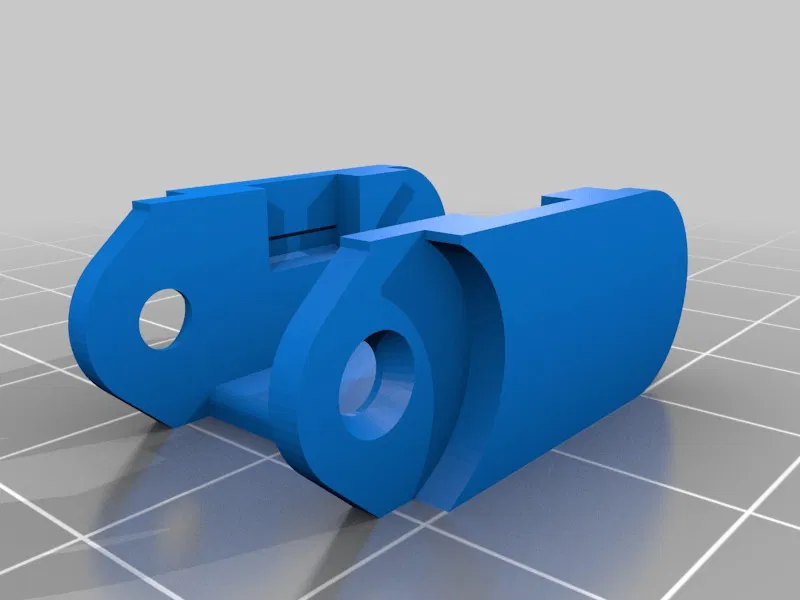

Vì vậy mình tự thiết kế phiên bản riêng trong Fusion 360, để tùy biến được tất cả các đặc tính của từng mắt xích:

• chiều cao (12 mm)
• chiều dài – khoảng cách giữa các bản lề của mắt xích (20 mm)
• chiều rộng – khoảng cách ngoài giữa hai vách (20 mm)
• đường kính – đường kính ngoài khi uốn cong (80 mm).

Mình cũng có thể chỉnh clearance/tolerance và thêm vài thuộc tính khác nữa.

Nếu bạn cần kích thước khác hoặc clearance lớn/nhỏ hơn thì cứ nhắn mình.

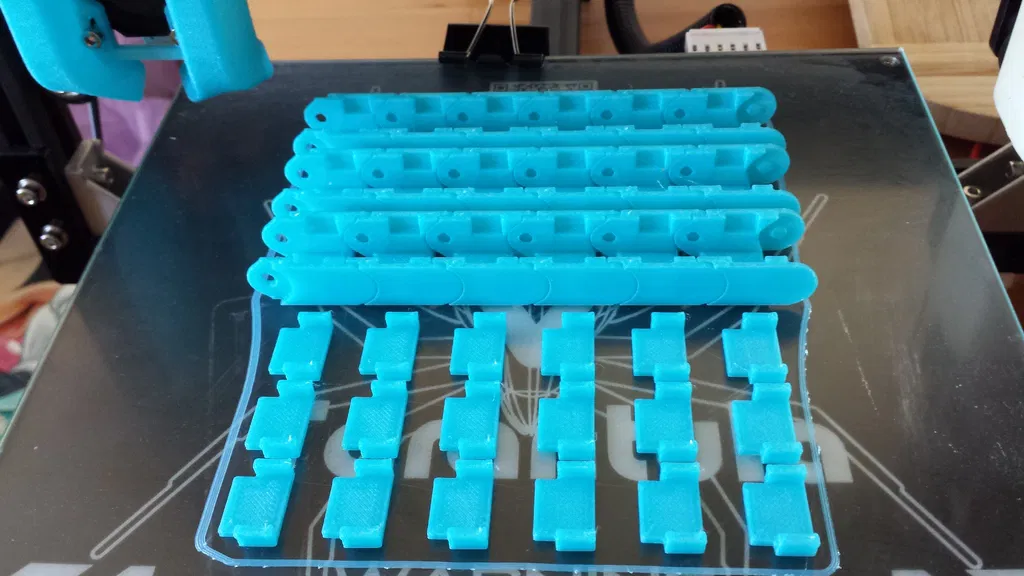

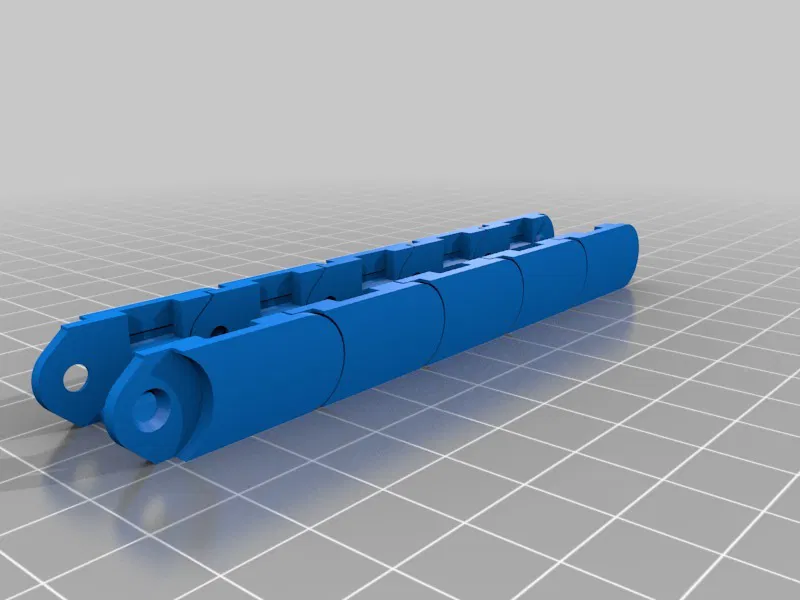

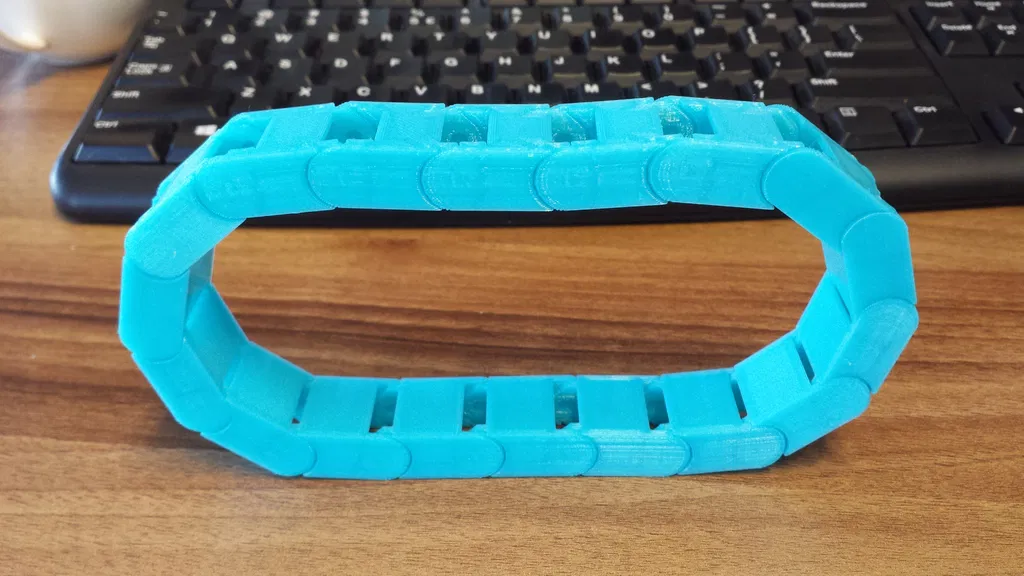

Nhờ tolerance (ở đây 0.25 mm), các mắt xích có thể được in liền (assembled) hoặc in rời. Quan trọng là in chậm, không quá 15–20 mm/s.

Sau khi in, các khớp có thể bị dính nhẹ. Dùng một chút lực để bẻ cho nó tách ra. Với mỗi mắt xích, bạn cũng có thể kẹp chặt phần khớp bằng hai ngón tay rồi lắc mắt xích kế bên vài lần để làm sạch phần khớp khỏi bavia/cặn.

Nếu bạn chưa chắc khả năng của máy in/filament của mình thì có thể kiểm tra bằng bài test tolerance fidget spinner tiết kiệm của mình: https://www.thingiverse.com/thing:2949885

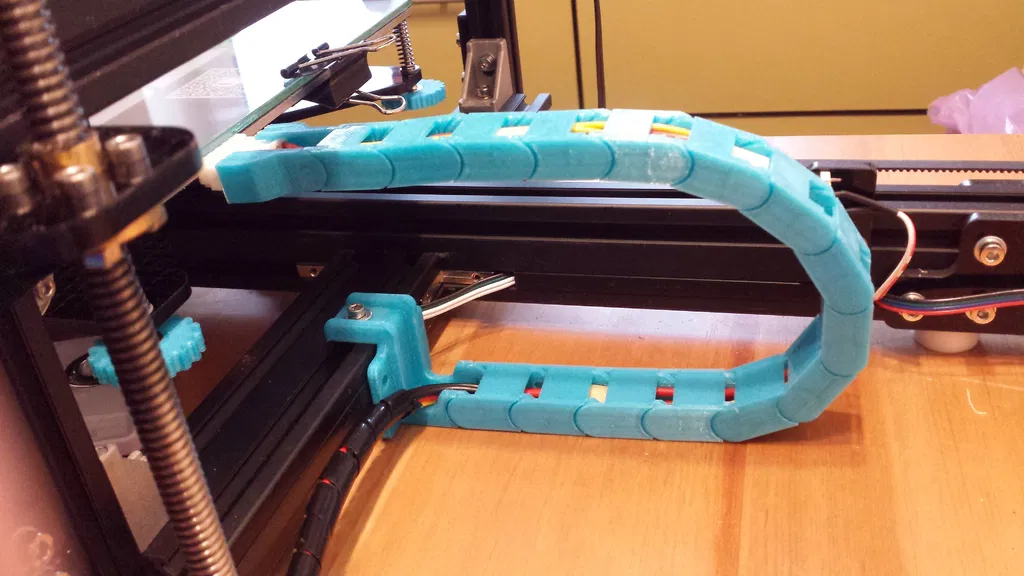

Ở đây bạn có thể xem chain hoạt động thực tế khi kéo dây trục Y trên Tevo Tarantula của mình: https://www.youtube.com/watch?v=HF8_3mJsSMU

Xem thêm các thiết kế khác của mình: https://www.thingiverse.com/DaVinci2000/designs

Print Settings

Printer Brand:

TEVO

Printer:

Tarantula

Rafts:

No

Supports:

No

Resolution:

0.2

Infill:

25%

Notes:

Để ra kết quả đẹp nhất, nên in chậm 15–20 mm/s.

PLA thường là đủ ổn trong đa số trường hợp.

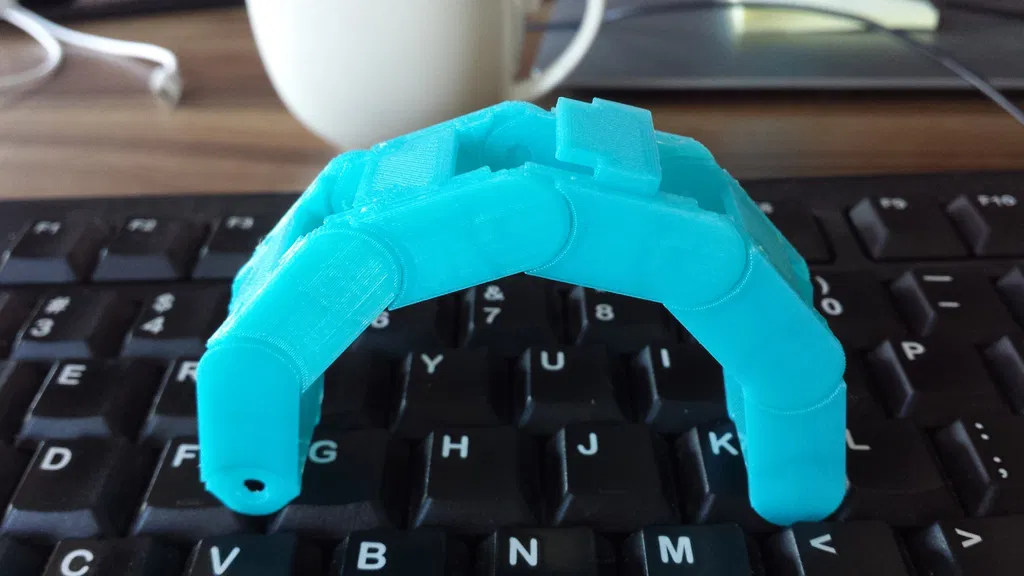

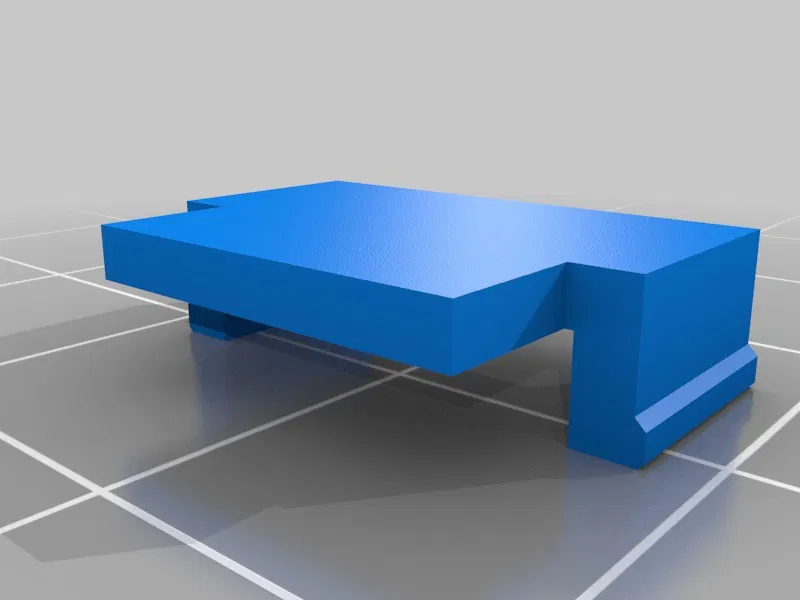

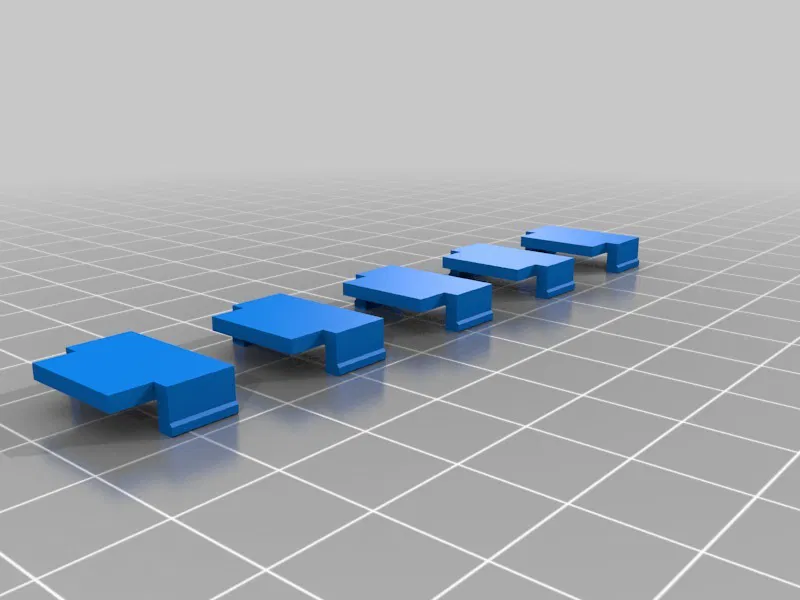

In nắp (lid) nằm phẳng (úp mặt trên xuống)

Category: 3D Printer Parts
