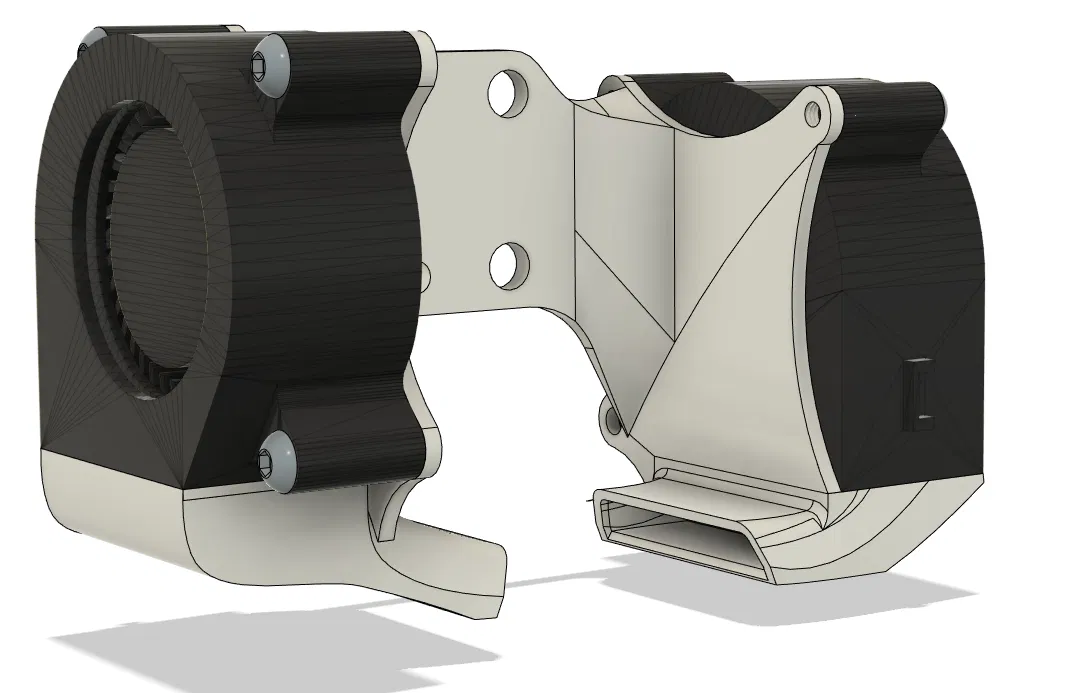

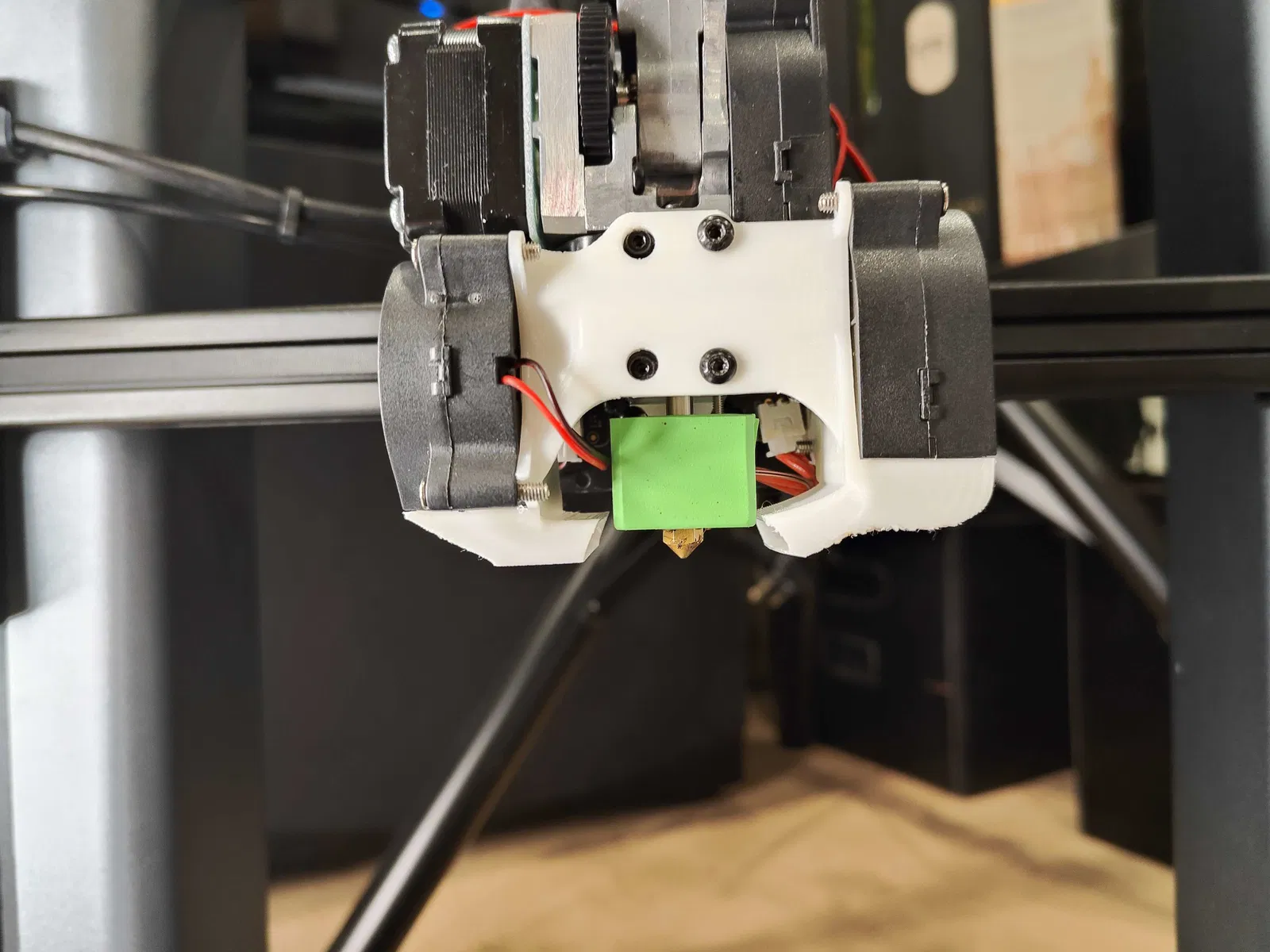

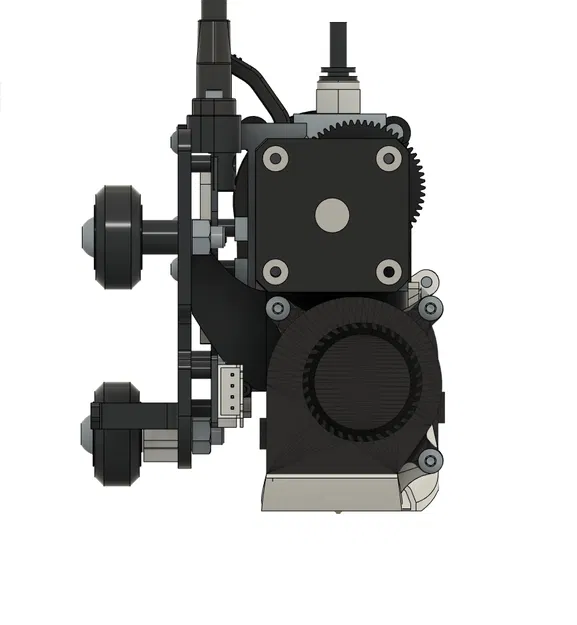

Ống dẫn gió làm mát Dual 4020 gắn hông cho AnkerMake M5

Cập nhật: Revision 8 - (model R8/R8-Solid trong file printable):

• Tăng độ dày cạnh lục giác để cải thiện độ cứng và dễ in
• Thêm bản Solid (dễ in hơn bản lưới hex, nặng hơn chút)
• Chỉnh nhẹ góc các khe gió (vent).
• Tăng khoảng hở để tránh cạ vào printhead

Cập nhật: Revision 6 - (model R6 trong file printable):

• Khoét lưới hex để giảm trọng lượng (11g so với 15g)
• Thêm supports cho phần vent kèm baffle ở đầu tip để tránh làm lạnh quá mức nozzle/heatblock
• Tăng nhẹ diện tích vent ở bên trái
• Chúc xuống thêm một chút
• Nới rộng lỗ bắt vít
• Thêm đường luồn (route-through) dây quạt ở bên trái
• Làm phẳng đáy vent để có thể in mà không cần supports cho các vent bên hông (vẫn cần supports cho phần faceplate)
• Tăng khoảng hở giữa đầu duct và heat block

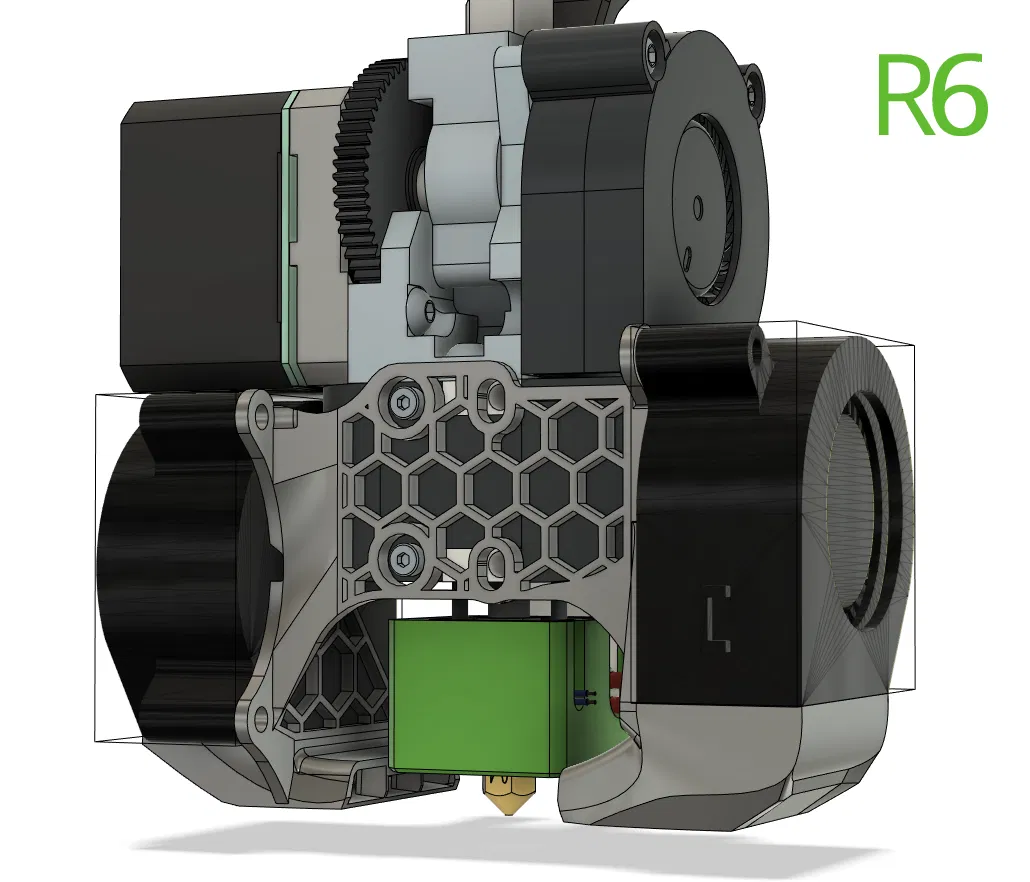

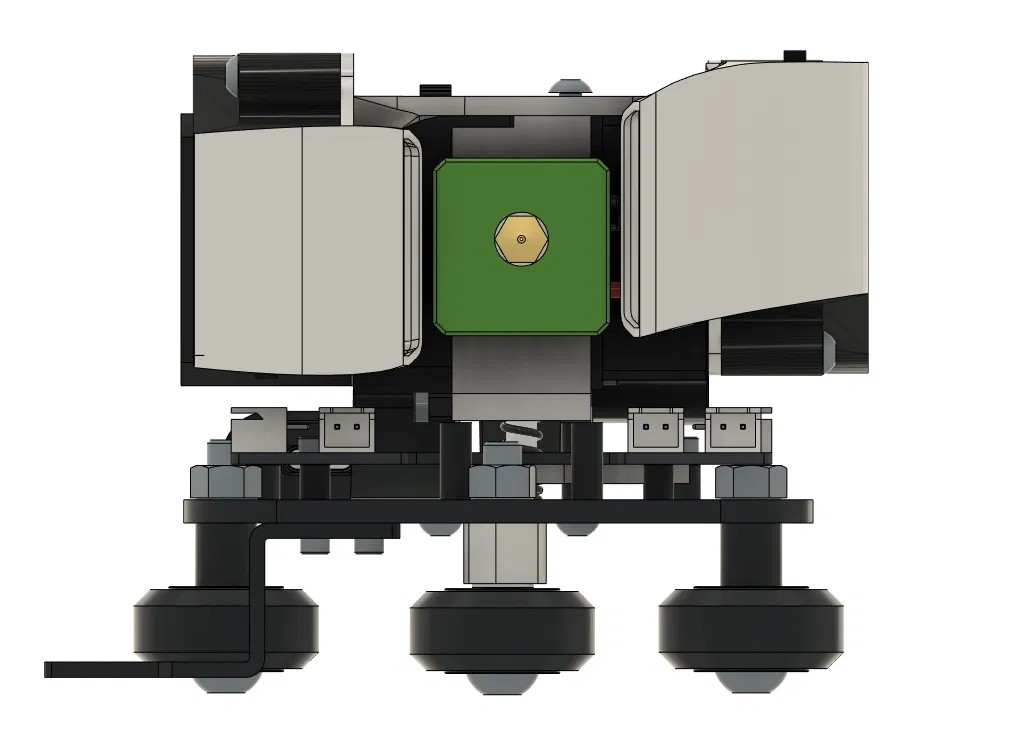

  trên - model R6

Cập nhật: Revision 5 - (model R5 trong file printable):

• Thêm 1mm khoảng hở giữa đầu nozzle và đáy của ducts – đổi lại lưu lượng vent giảm nhẹ.
• Bỏ các lỗ bắt quạt vì vị trí sát cụm extruder nên không vặn tới được
• Thêm vài gân tăng cứng
• Thêm chút khả năng chỉnh lên/xuống theo phương dọc nhờ các lỗ bắt
• Mình in và dùng 1 tuần nay vẫn ổn, không vấn đề gì.

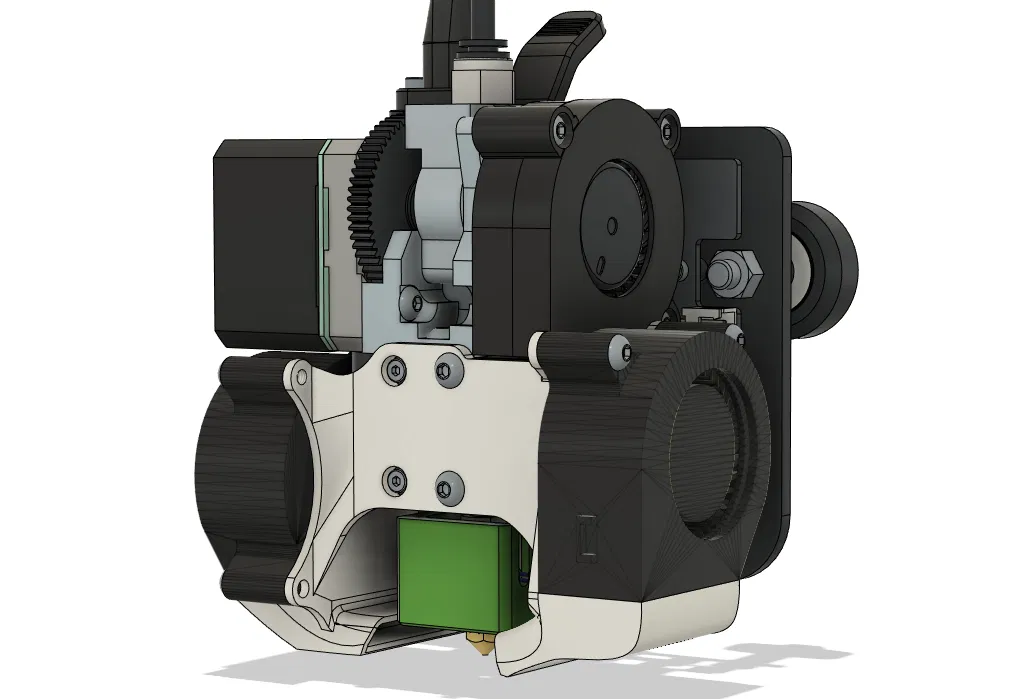

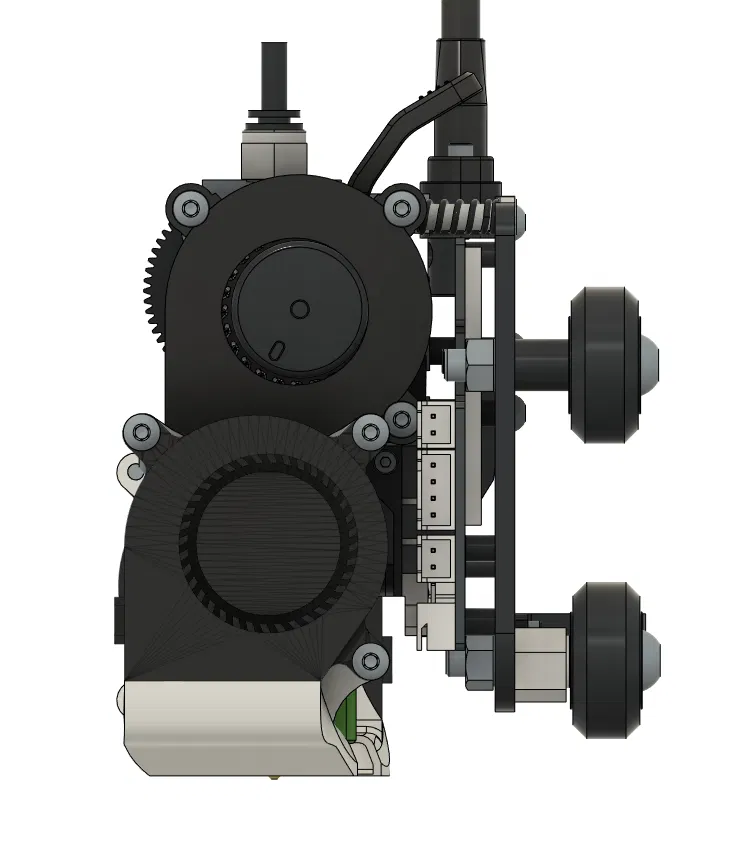

  trên - model R5

Bối cảnh:

Dù quạt 4020 không êm bằng 5015, nhưng lưu lượng gió thường cao hơn và bạn có thể dùng quạt 4020 phổ thông thay vì 5015 loại xịn (hiện tại có vẻ chỉ con của TH3D là đủ lưu lượng).

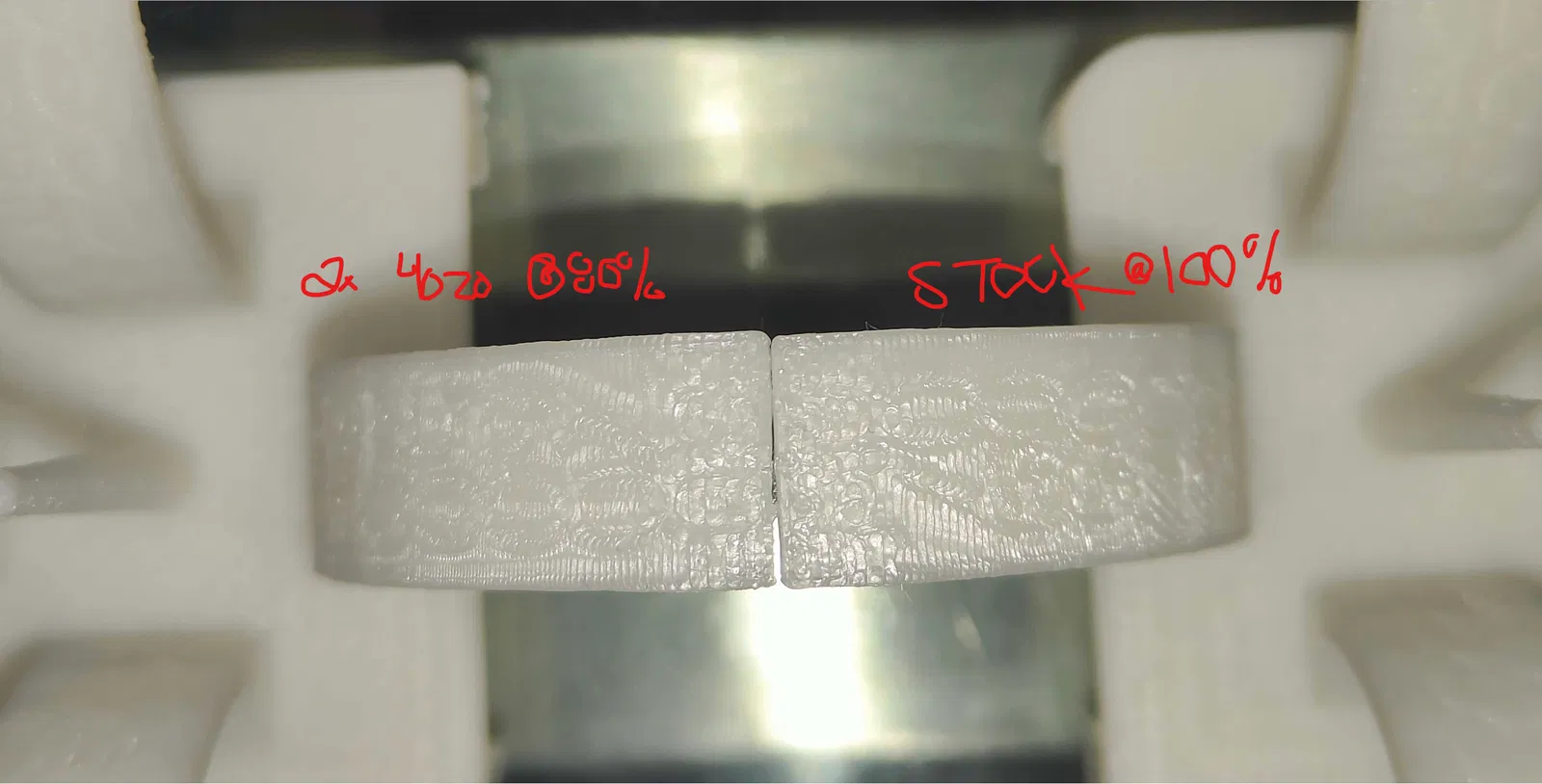

Mình in các tháp overhang để đảm bảo thiết kế này thổi ít nhất ngang bằng bộ làm mát stock. Mình thấy nó hơi “ăn” hơn stock khi máy chạy nhanh theo trục Y (bed chạy nhanh, extruder đứng yên) vì nó tạo đường làm mát rộng (sâu) hơn so với duct stock vốn canh ngay giữa nozzle và tạo luồng dạng hình chữ nhật.

Mình thử cả quạt 4020 sleeve bearing ($4 loại mua tiệm linh kiện) lẫn bản dual ball bearing xịn hơn — cả hai đều đủ dùng.

Theo thử nghiệm của mình, bạn có thể hạ xuống khoảng ~80% fan speed mà chất lượng không bị xuống (còn tùy nhiều vào thông số quạt của bạn). Mình để ý là khi giảm fan speed, tiếng “rít/whining” do quạt bị cản bởi đường duct cũng giảm theo. Khi hết tiếng rít, coi như bạn đã cân được fan speed và static pressure với kích thước duct. Bạn có thể chỉnh trực tiếp trên máy trong lúc test print và quan sát khi đang in.

Quạt stock đo ở khoảng cách 1m vào tầm 61–62db, còn bộ này khoảng 50–52db — ngoài thực tế nghe êm hơn rõ. Quạt làm mát hotend stock (4015) thì hơi lớn tiếng hơn.

Cách in:

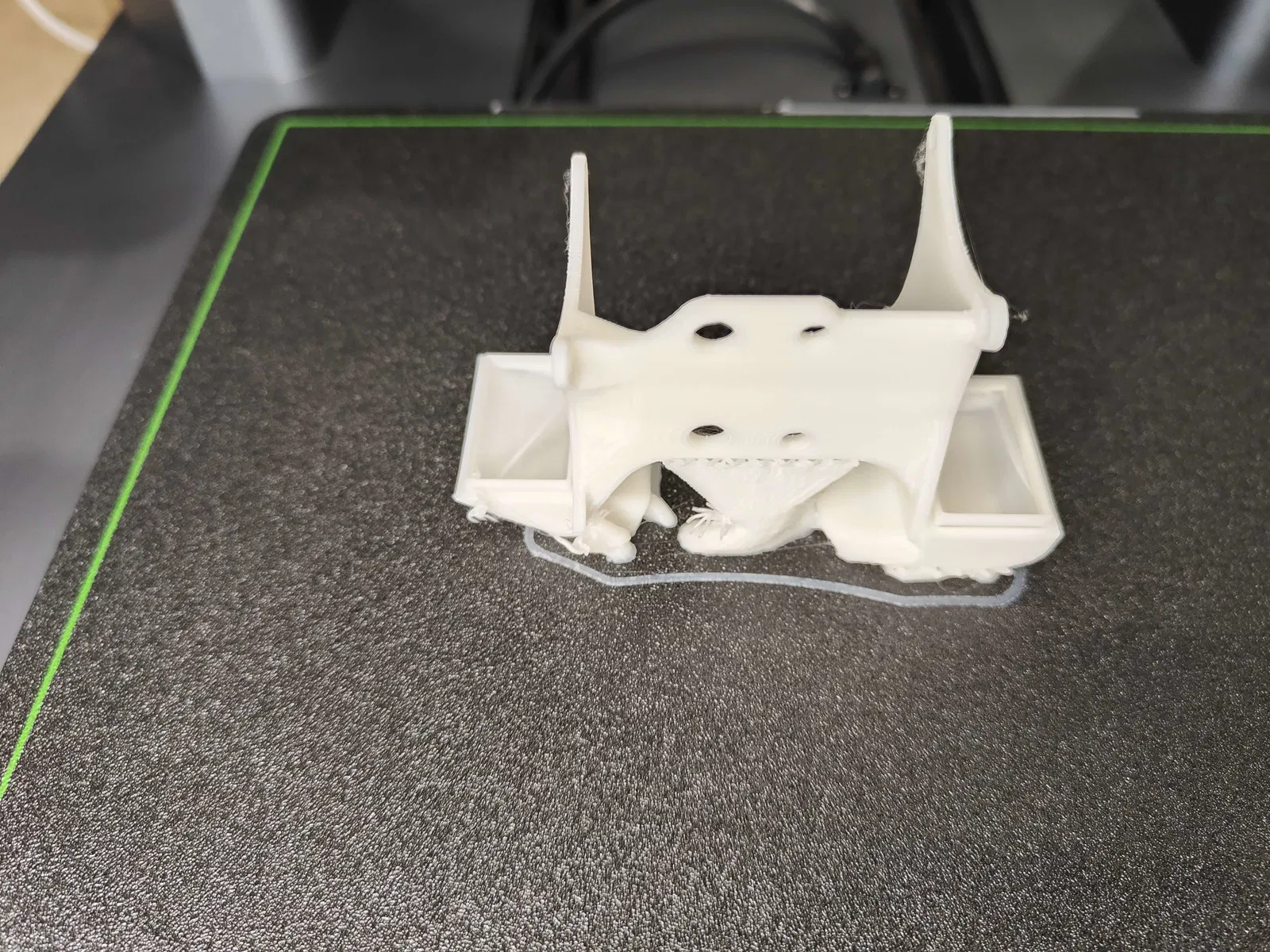

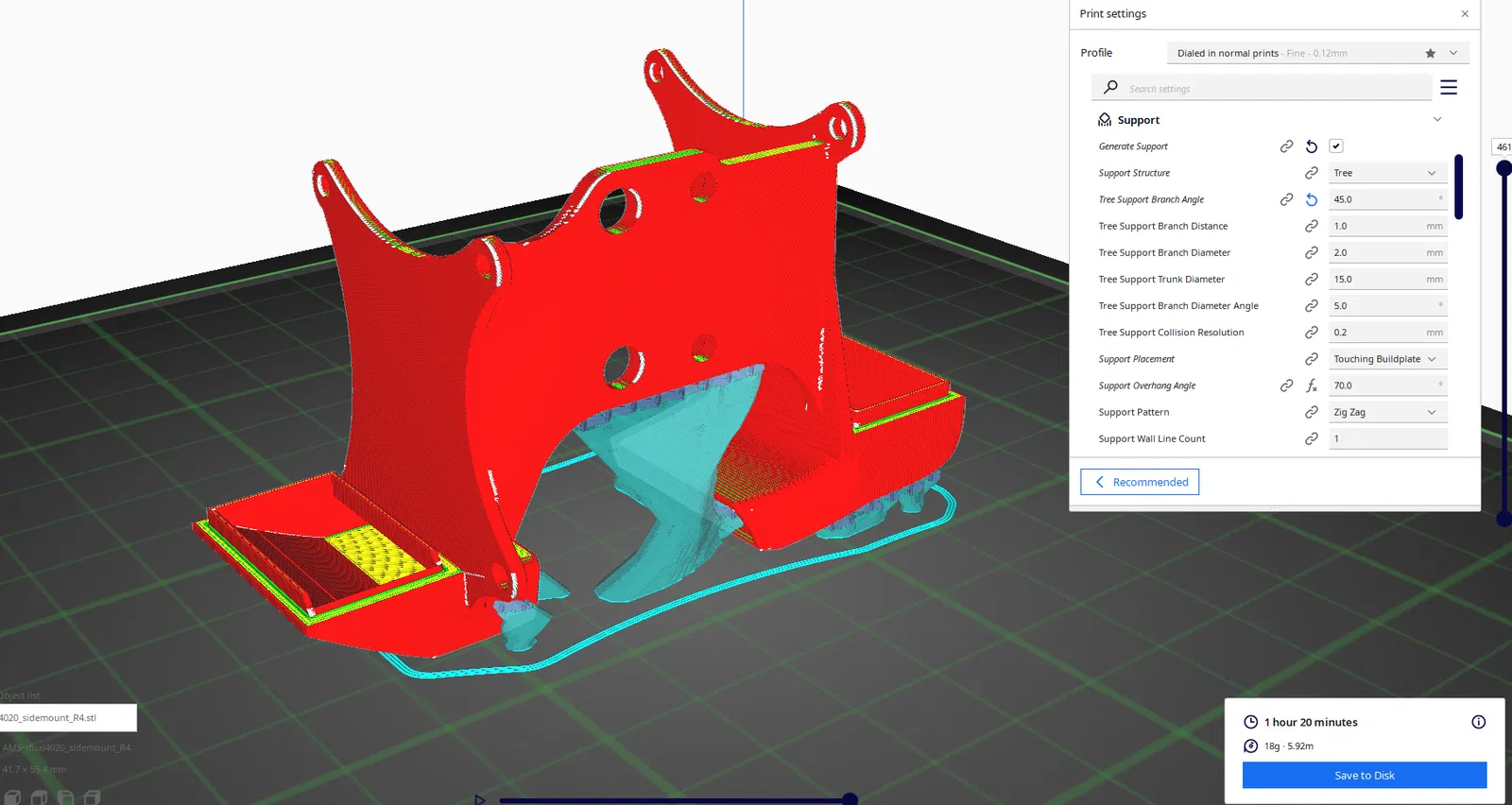

Mình đã in thành công ở 200mm/s theo kiểu dựng đứng kèm tree supports — không cần phải canh chỉnh bridge settings để bắc cầu qua phần duct. Mình cũng có vát/taper những chỗ có thể để giảm lượng supports cần dùng khi in.

Với 16% infill, nó tốn khoảng 15g filament.

Do nó không ở quá sát hotend, bạn có thể in bằng PLA+ bình thường mà không bị biến dạng khi sử dụng.

Cách lắp:

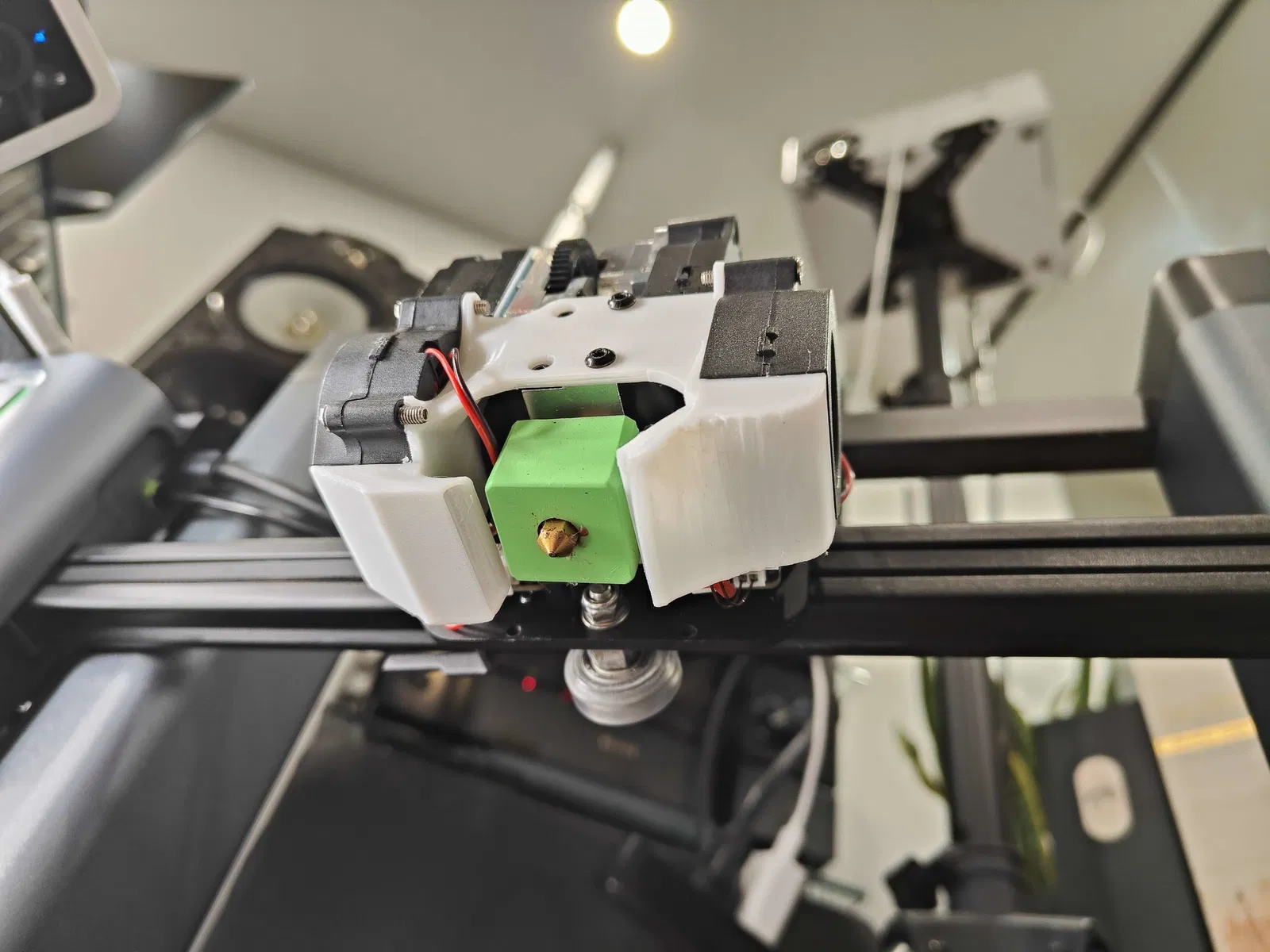

Tháo bracket dual-3010 stock và 2 quạt bằng hai con vít ngoài cùng bên phải trên hotend. Giữ lại các con vít này vì bạn sẽ dùng chúng để bắt bracket duct này vào extruder.

Vít bắt quạt: M3-0.5 x 15mm là vừa, không bị lòi ra phía sau mounting plate (hình minh họa dùng m3-0.5 x 16mm). Nên dùng đủ cả 6 con vì extruder chạy khá nhanh, có thể làm lỏng quạt theo thời gian.

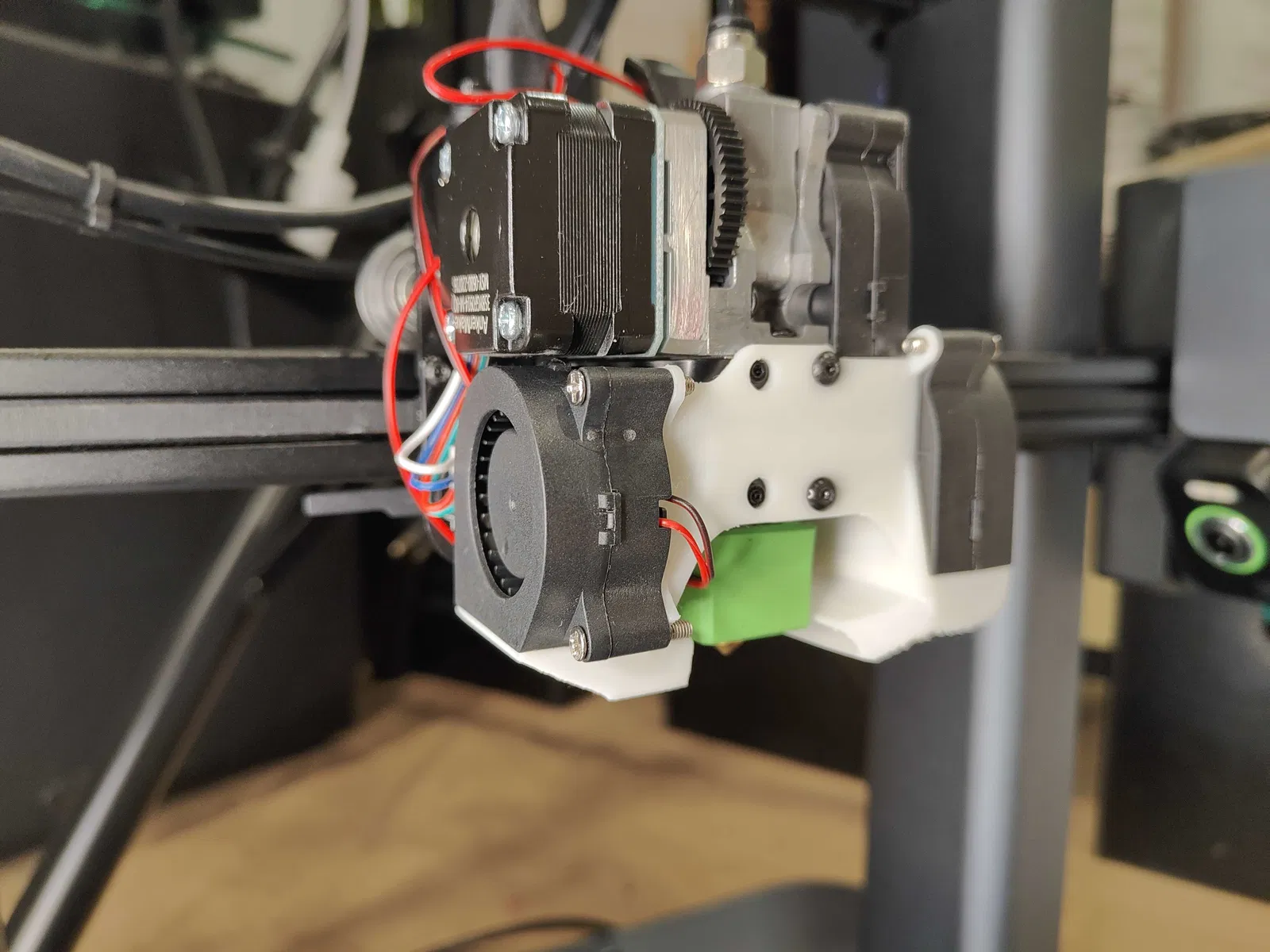

Đi dây quạt sát về phía ducts hoặc vòng qua phía trên quạt, tránh để dây chạm vào hotend.
