Ống dẫn gió làm mát chi tiết Dual 4015 sidemount cho AnkerMake M5
Remix từ Dual 4020 fan ducts của @AlexB_524533 để dùng quạt 4015 cho AnkerMake M5. Model được xoay 90°, cắt/scale scoop xuống 75% (20mm còn 15mm), khuyến nghị in PETG với tree supports phần giữa.
Mô tả

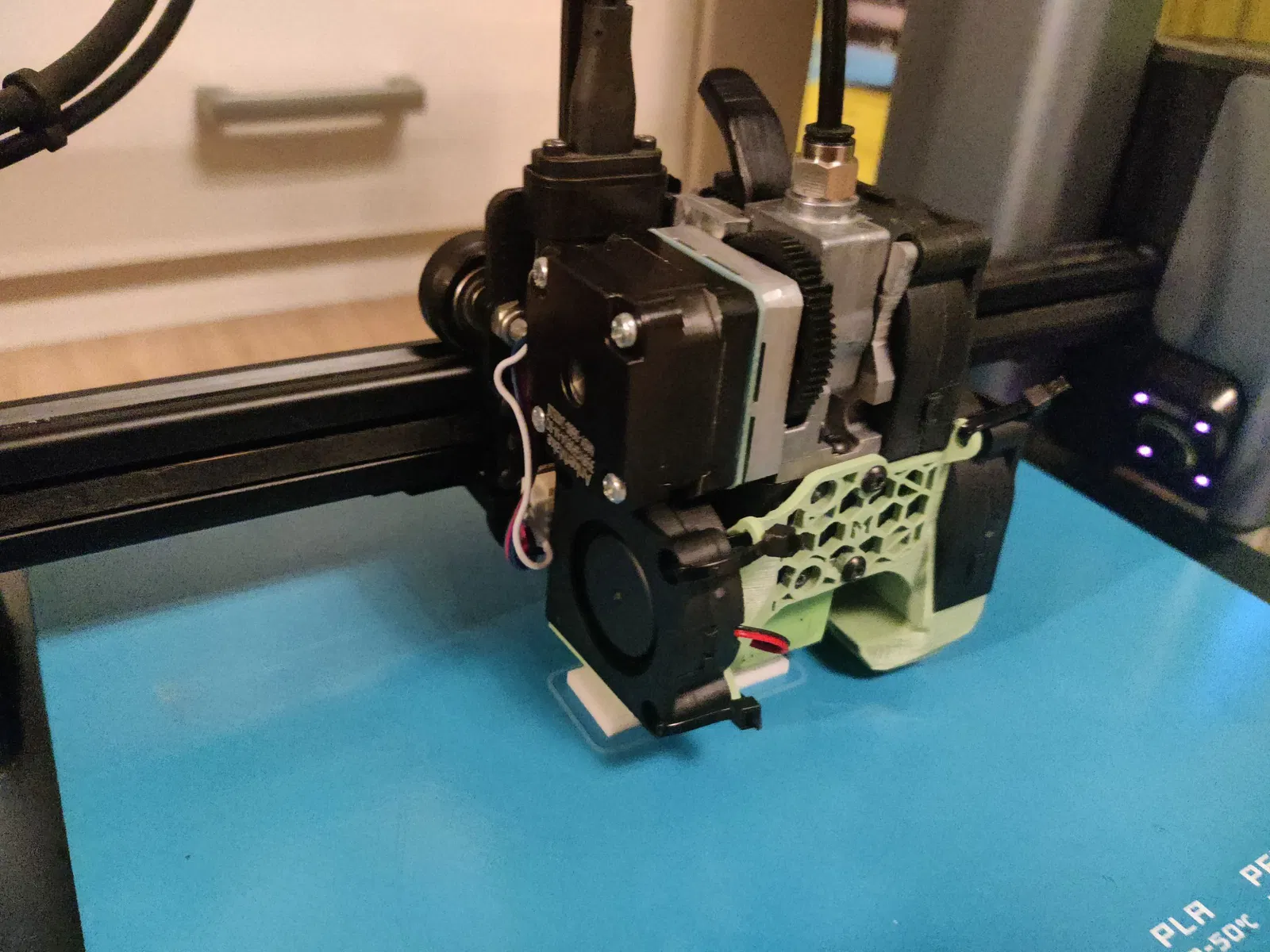

Bản remix từ ống dẫn gió Dual 4020 quá xịn của @AlexB_524533, chỉnh lại để dùng quạt 4015. Mình xoay model 90 độ trong slicer, cắt bỏ cả hai cái scoop ngay sát phần intake rồi scale xuống 75% để giảm bề ngang từ 20mm còn 15mm. Sau đó kéo hai cái scoop đặt lại đúng vị trí để canh thẳng hàng.
Lưu ý là với mình, lỗ bắt vít trên quạt 4015 không giống quạt 4020 của bạn ấy, mà mình không biết chỉnh sao nên xử lý bằng dây rút (zipties).
Khuyến nghị in PETG và dùng tree supports cho phần giữa. Phần overhang của các scoop nhỏ nên không cần support.

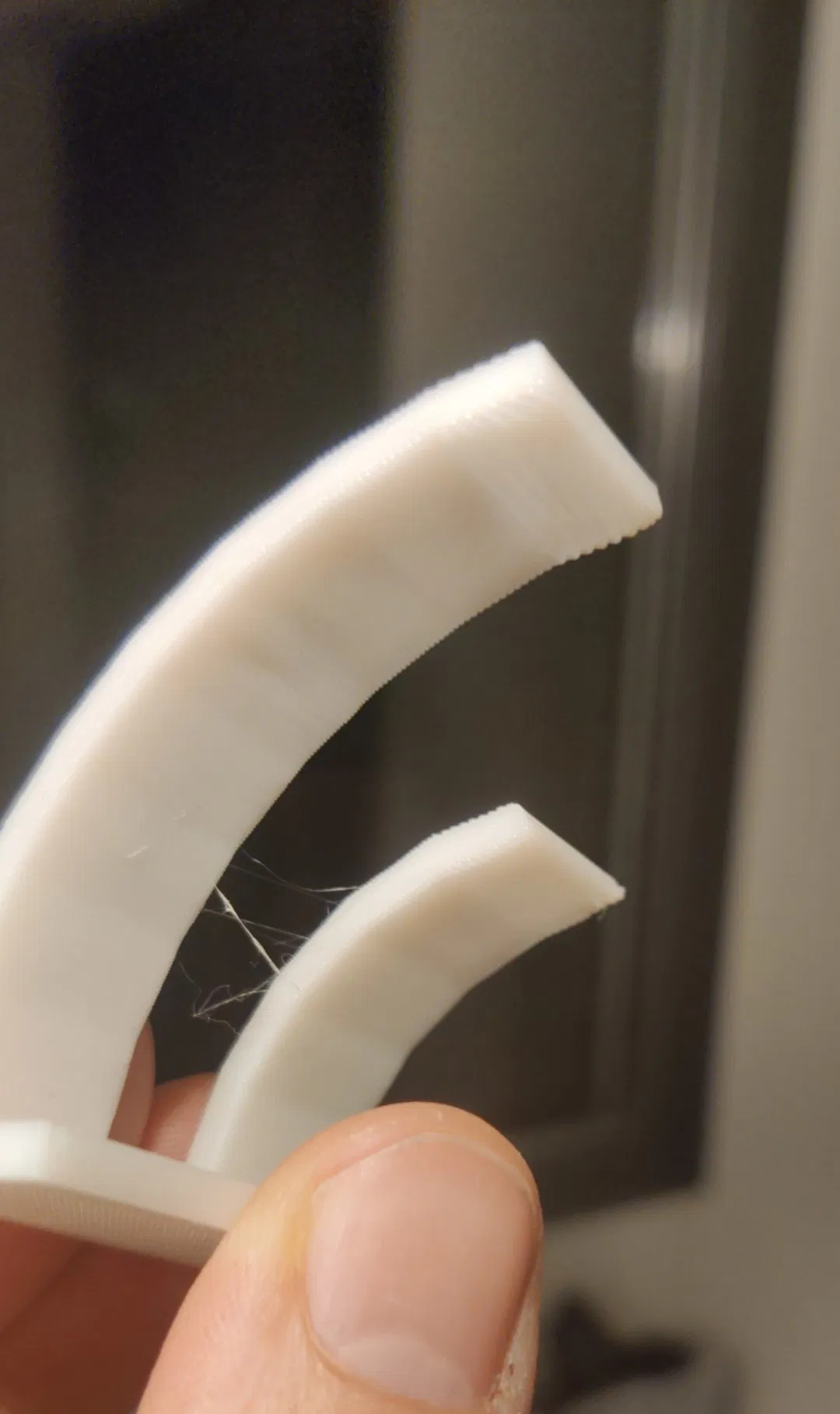

Mình test overhang 75 độ và ra overhang sạch không cần support, đồng thời tiếng ồn cũng giảm.
Mình dùng mấy quạt 4015 này: https://nl.aliexpress.com/item/1005006092917595.html, ban đầu tính gắn làm quạt heatsink nhưng nó không phải PWM. Thế là tận dụng lại cho parts cooling, chạy ngon lành.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
