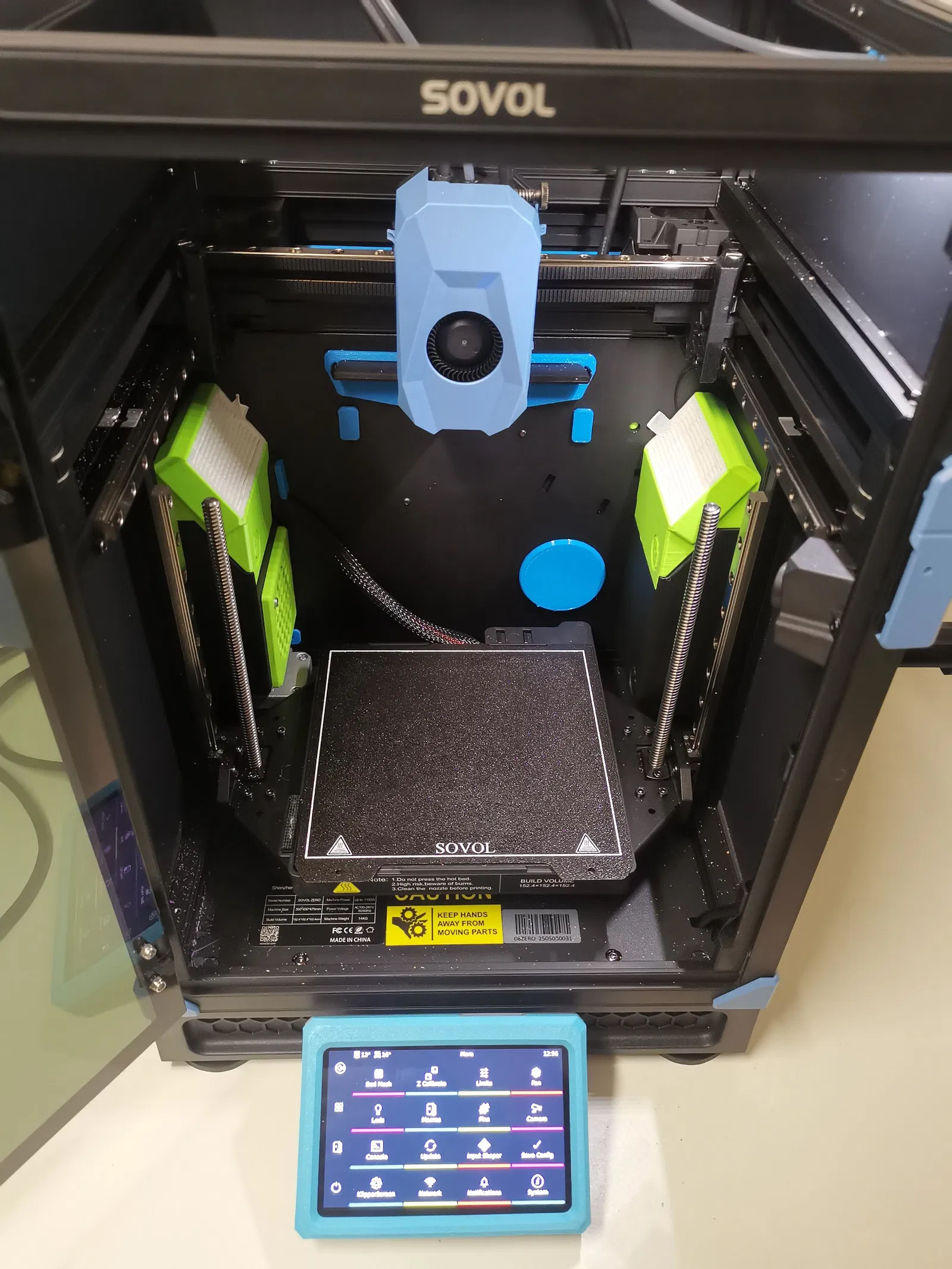

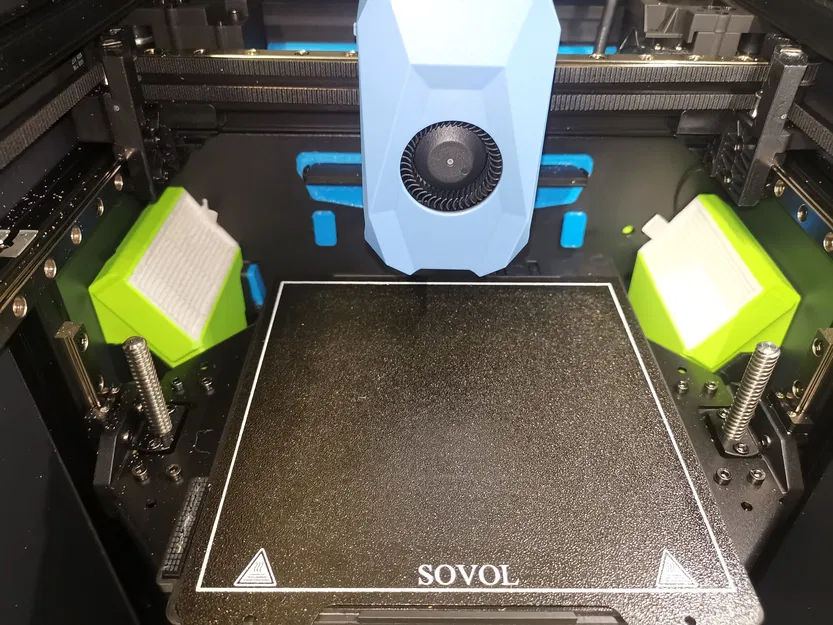

PB Design - Sovol Zero - "ZeroTwins - TheRight" // HEPA Carbon Exhaust

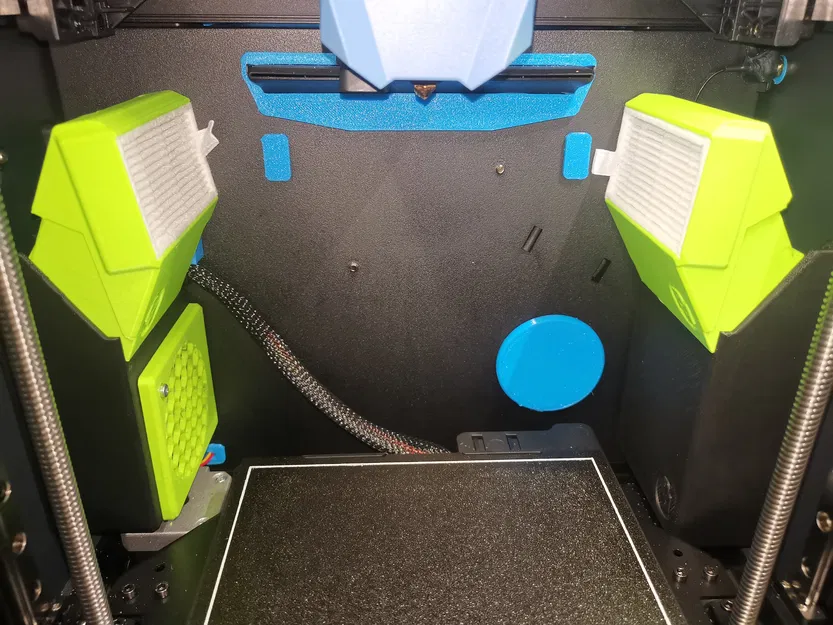

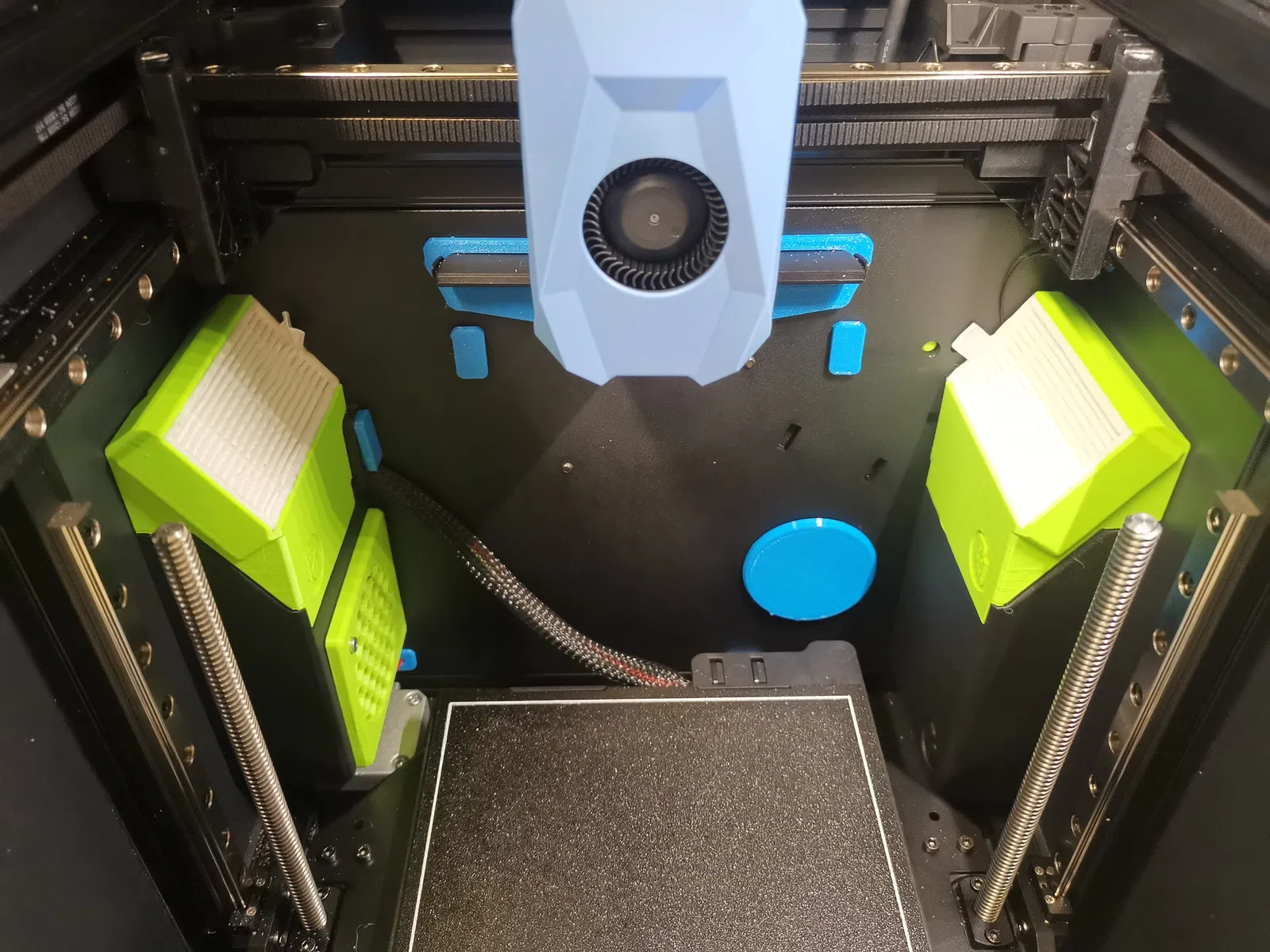

"ZeroTwins" là lần thử thứ 2 của mình về chủ đề lọc cho Sovol Zero. Dự án này được chia làm hai phần.

"ZeroTwins TheLeft" --> dành cho lọc trong chamber.
"ZeroTwins TheRight" --> dành cho lọc đường exhaust.

Xem thêm:

Mình đã từng thiết kế một bản nâng cấp lọc hoạt động được cho Zero...

...nhưng vẫn muốn tối ưu thêm vài điểm:

• Sắp xếp HEPA, Carbon và Fan theo thứ tự tối ưu nhất theo luồng airflow.

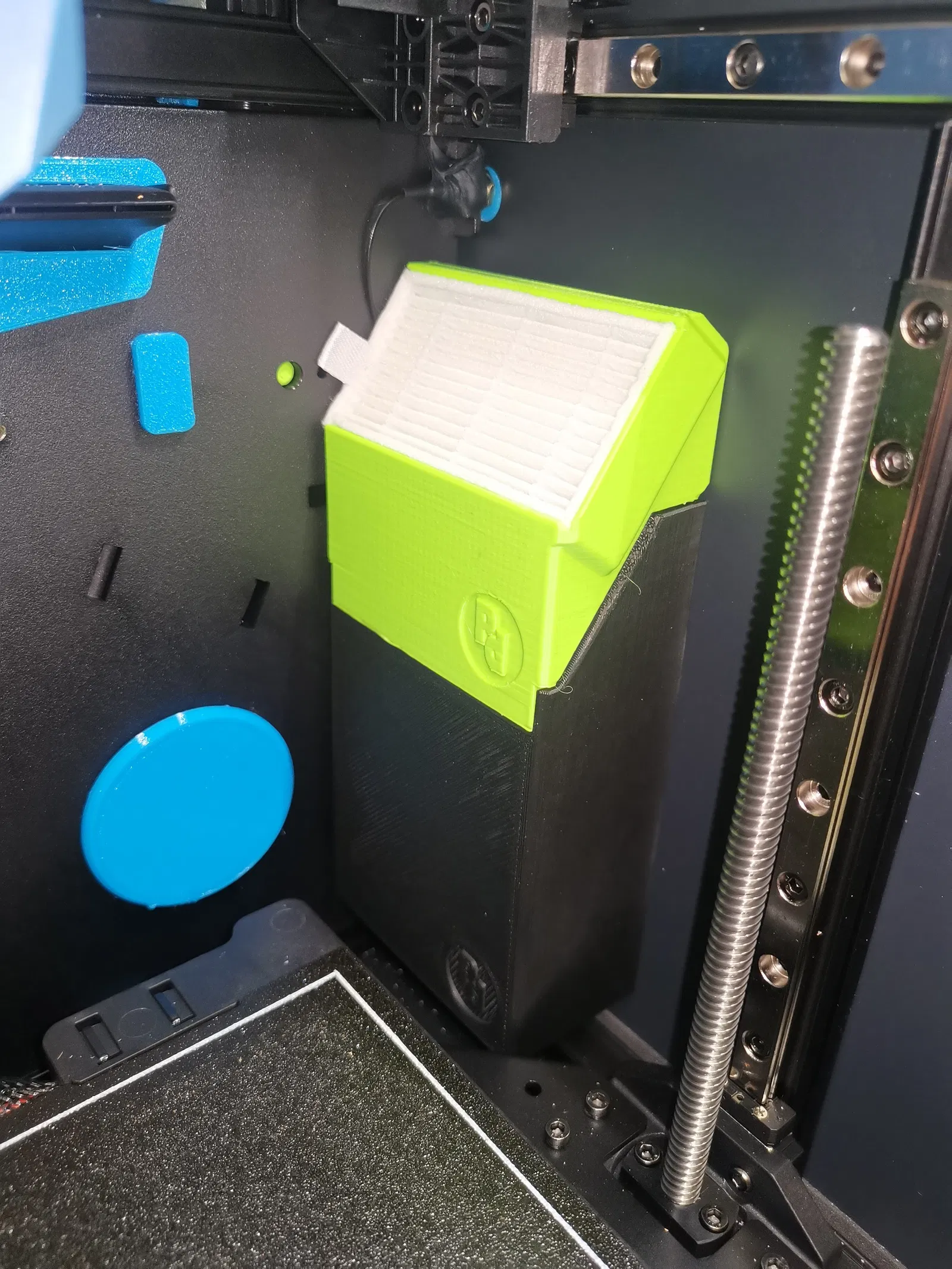

• Đặt Exhaust HEPA Filter ở bên trong chamber.

• Làm cho carbon pellets của đường exhaust có thể thay thế được.

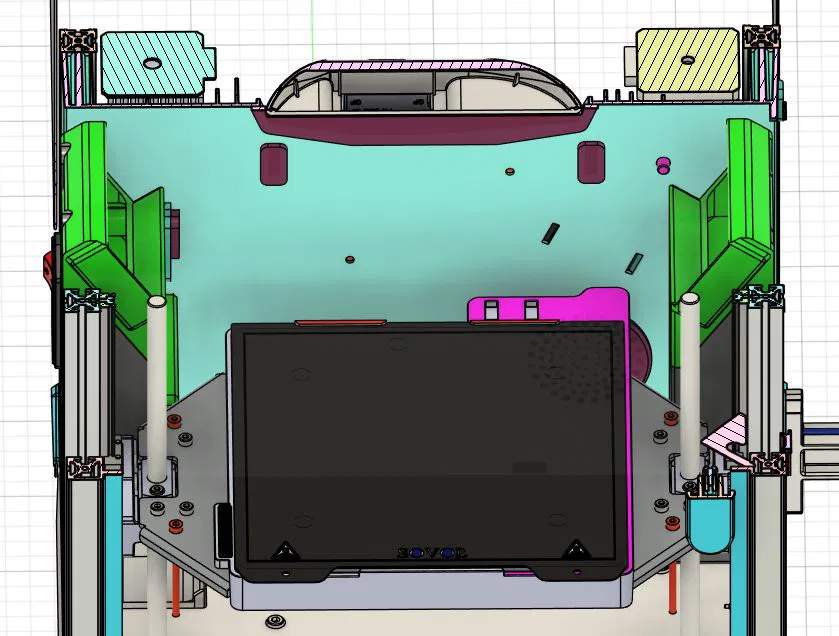

• Giữ kiểu HEPA filter dạng BentoBox, dù không gian trong chamber rất hạn chế.

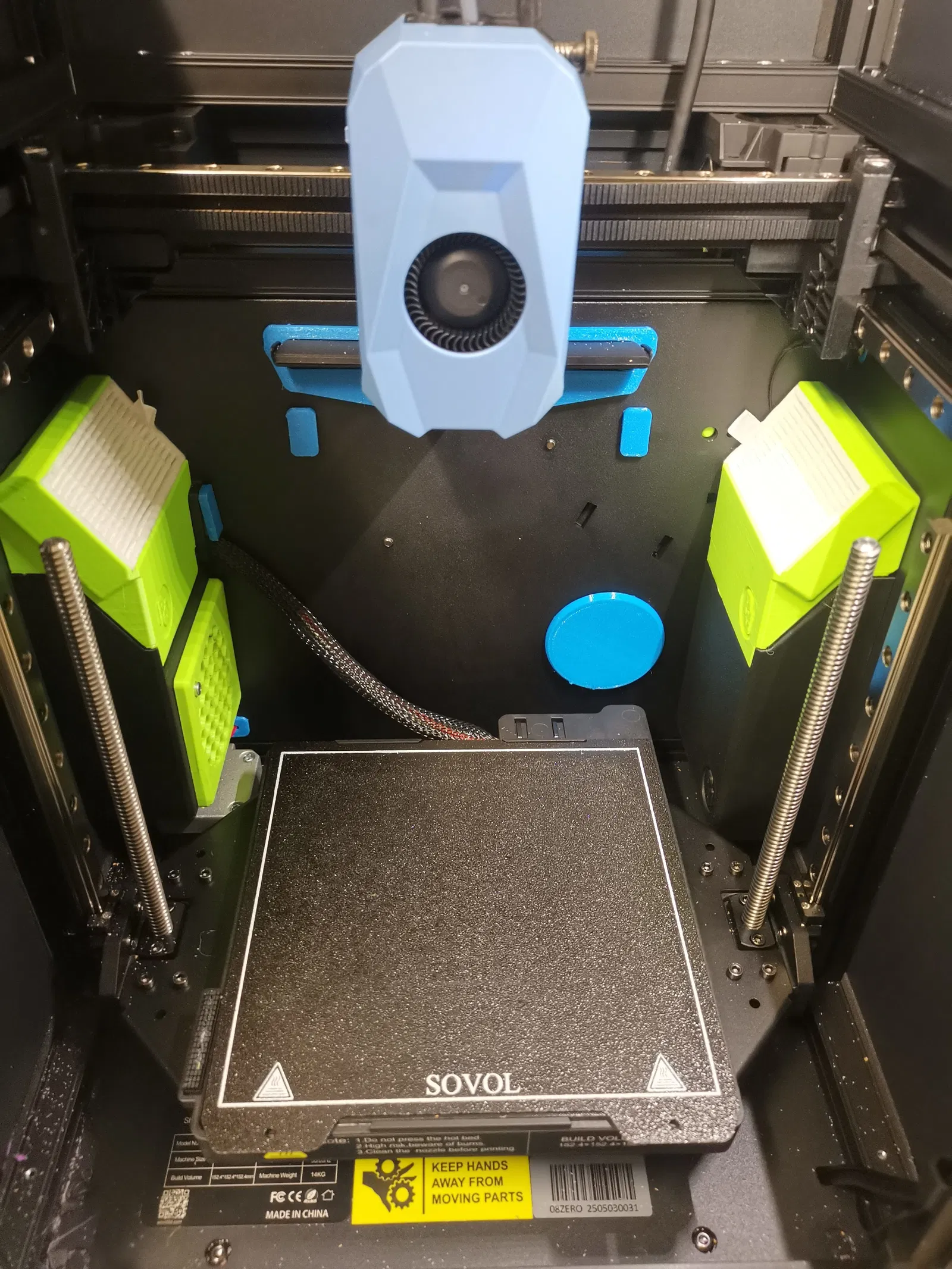

• Thiết kế đối xứng, tổng thể gọn gàng, đẹp mắt.

• Vẫn đảm bảo lọc khí HEPA Carbon đủ tốt.

Tất cả các part — trừ phần main body cho chamber filter — đều có thể in trên Zero.

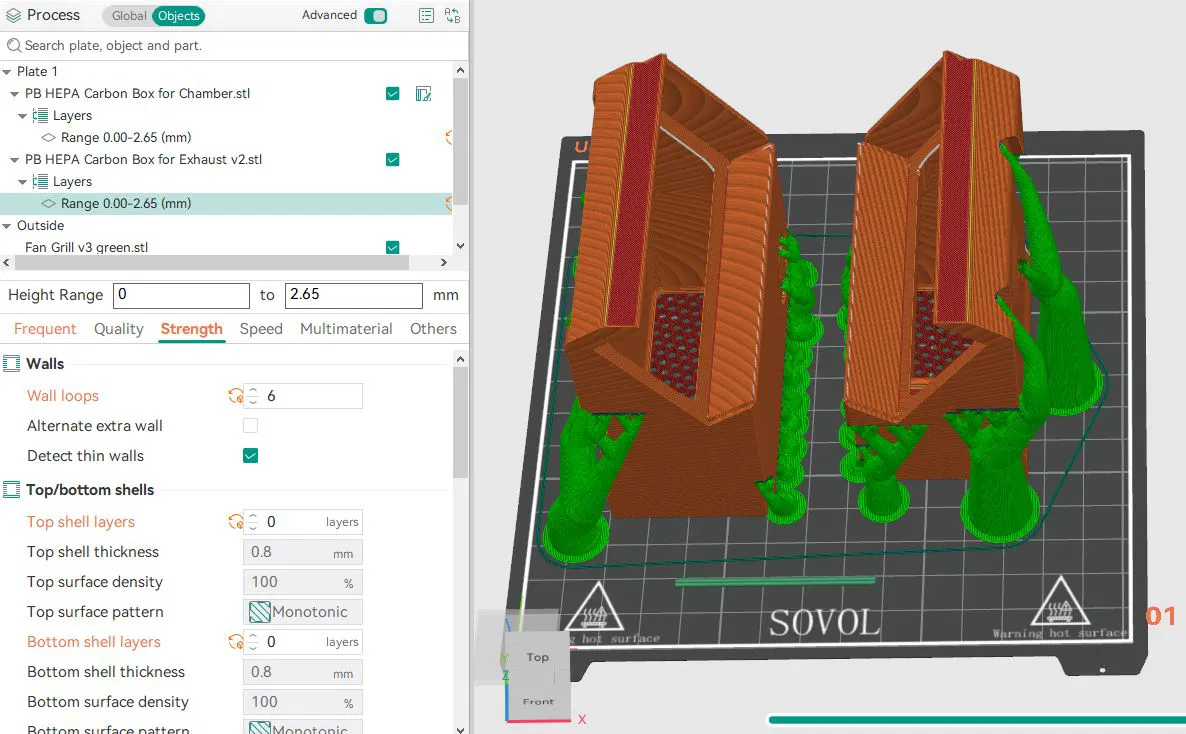

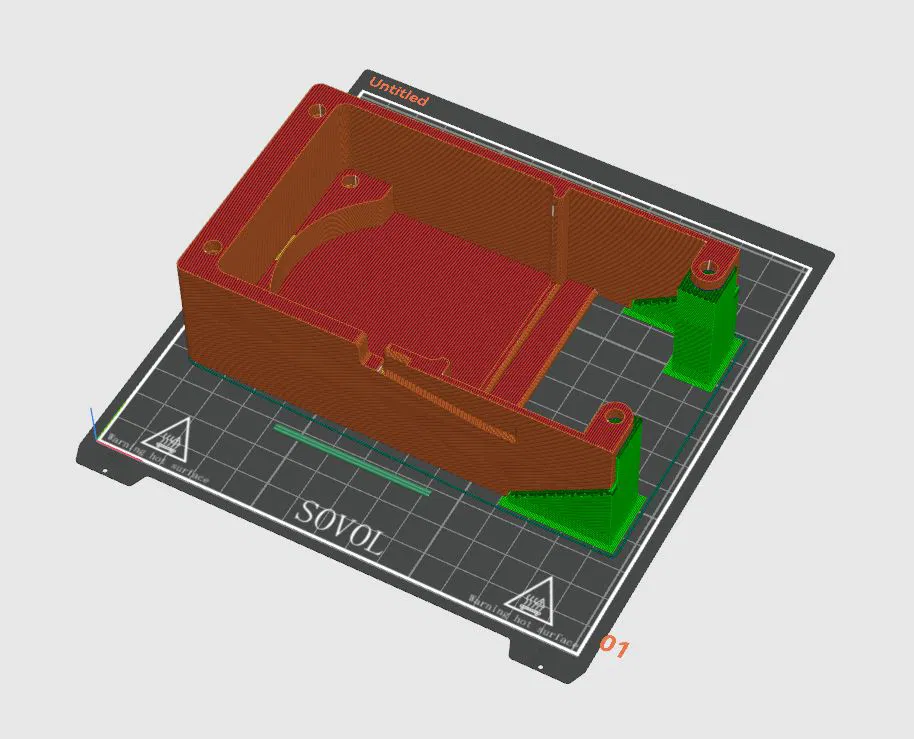

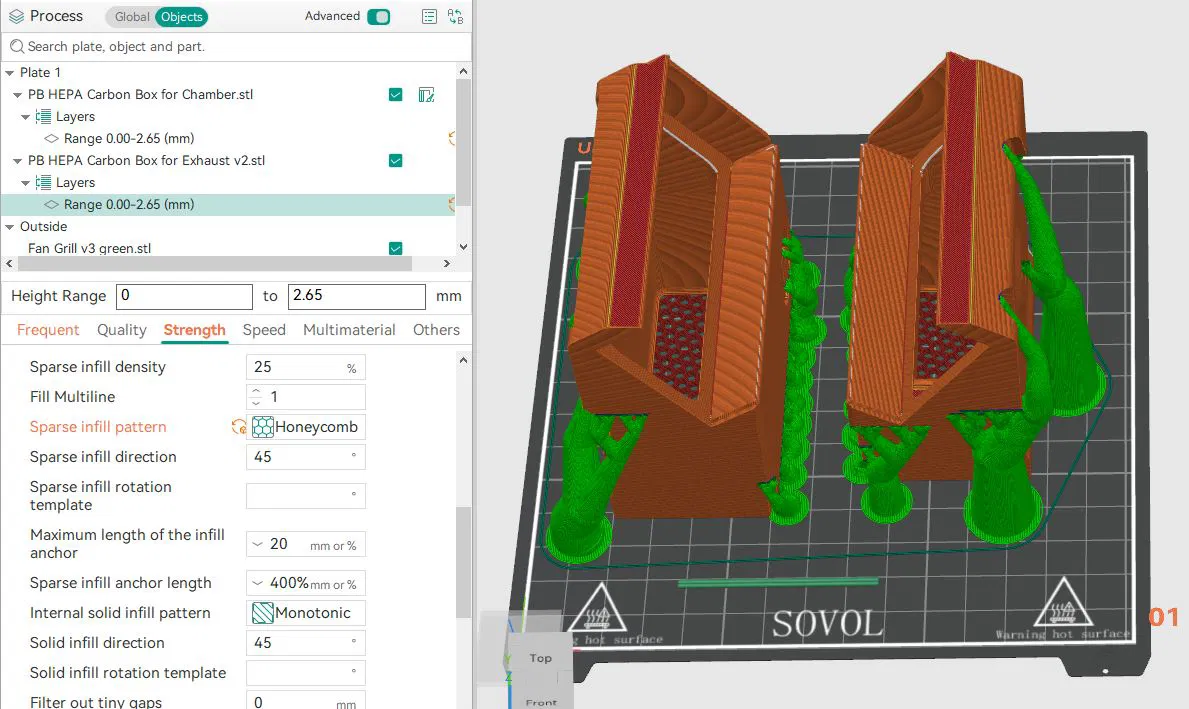

Với HEPA carbon box, dùng height range modifier trong slicer. 0–2,65mm — mình dùng honeycomb 25%.

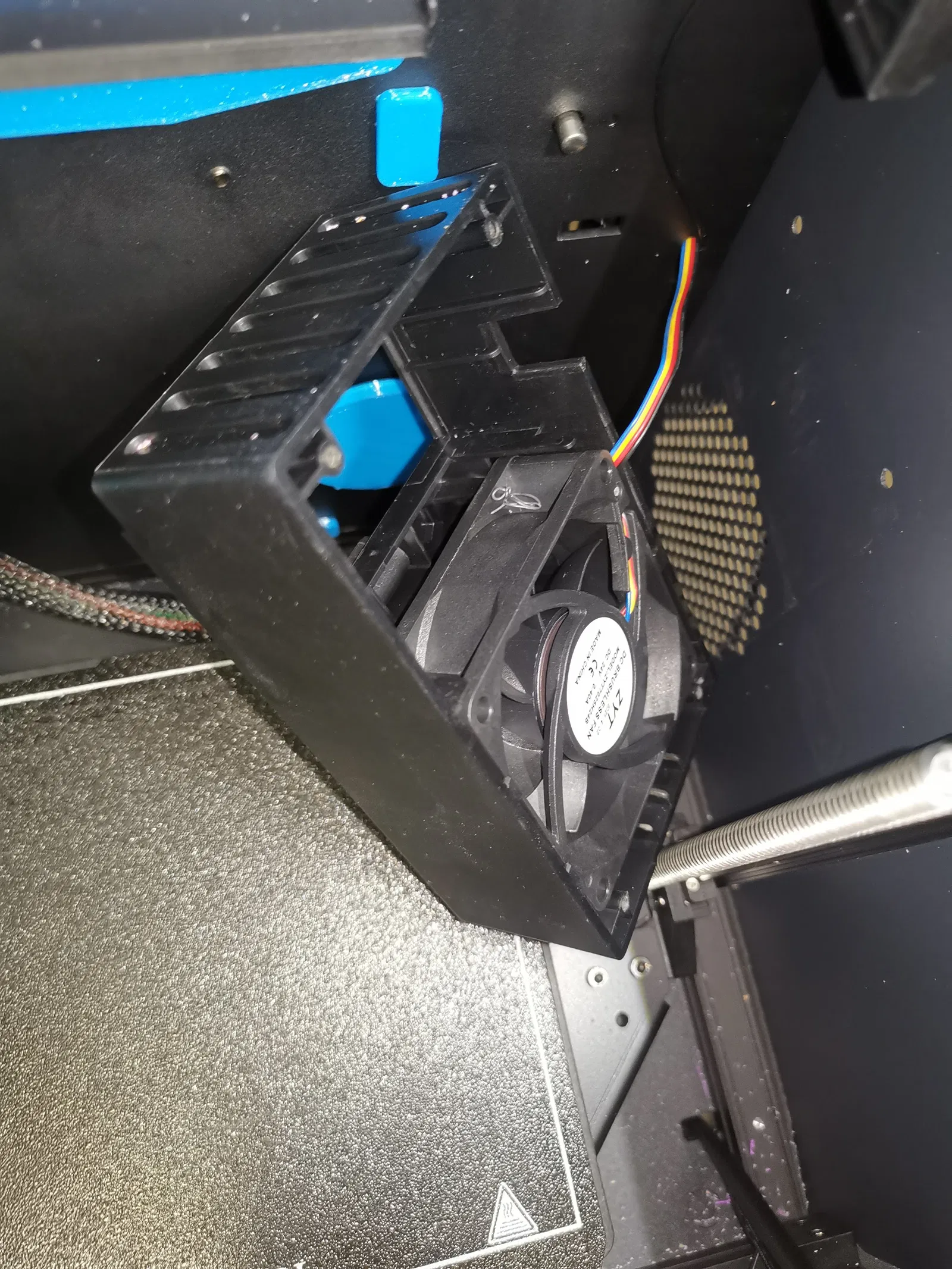

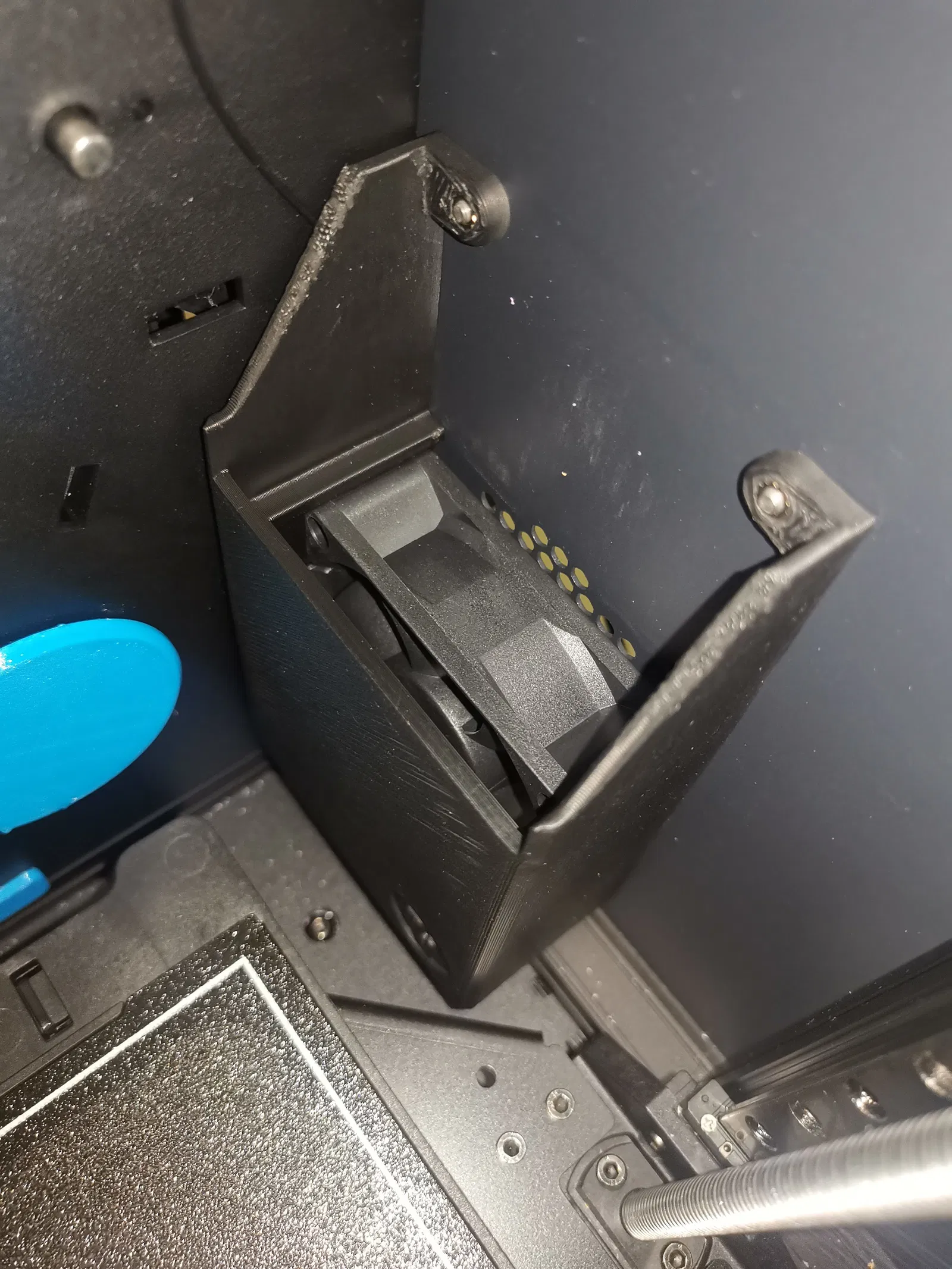

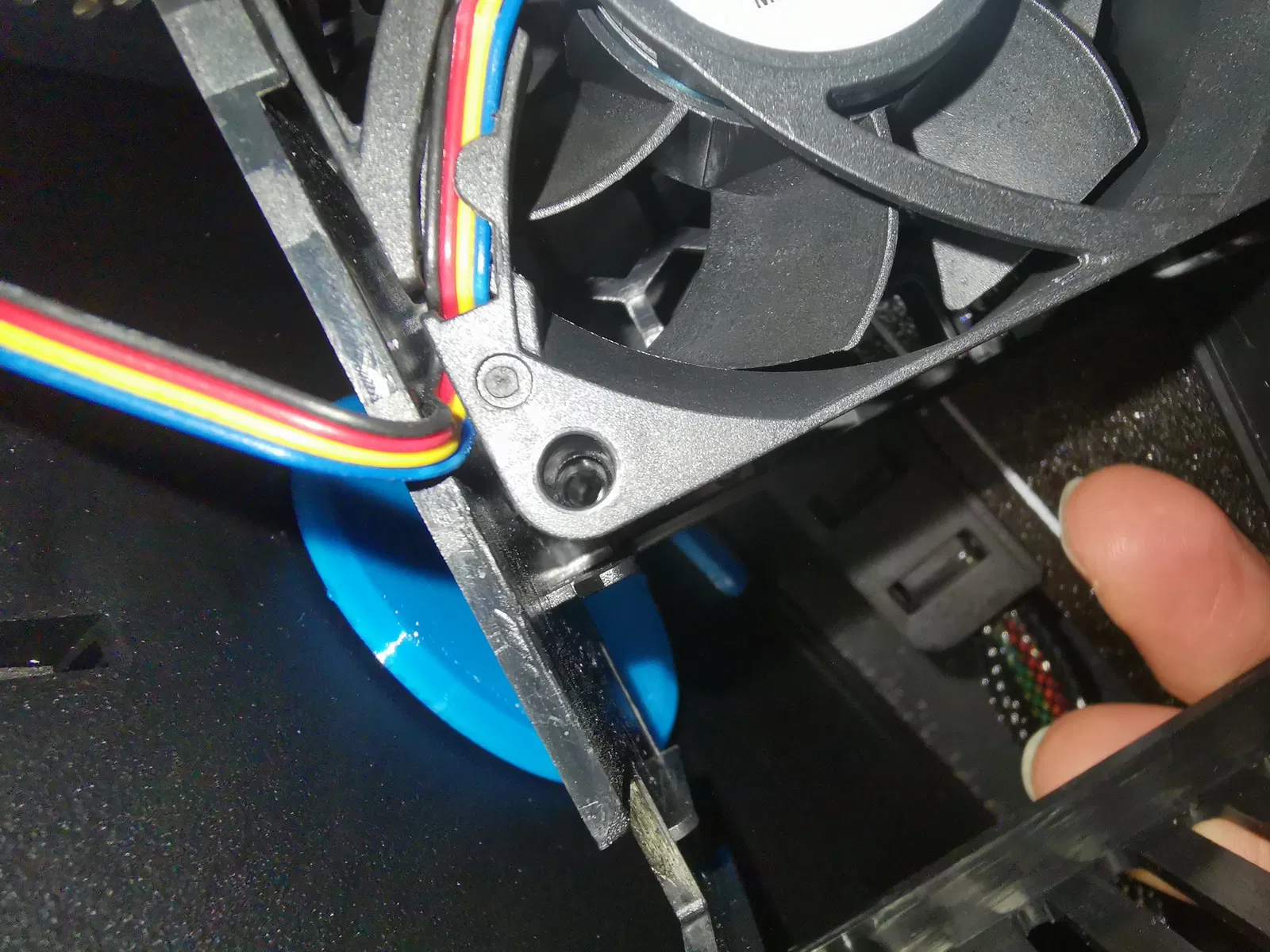

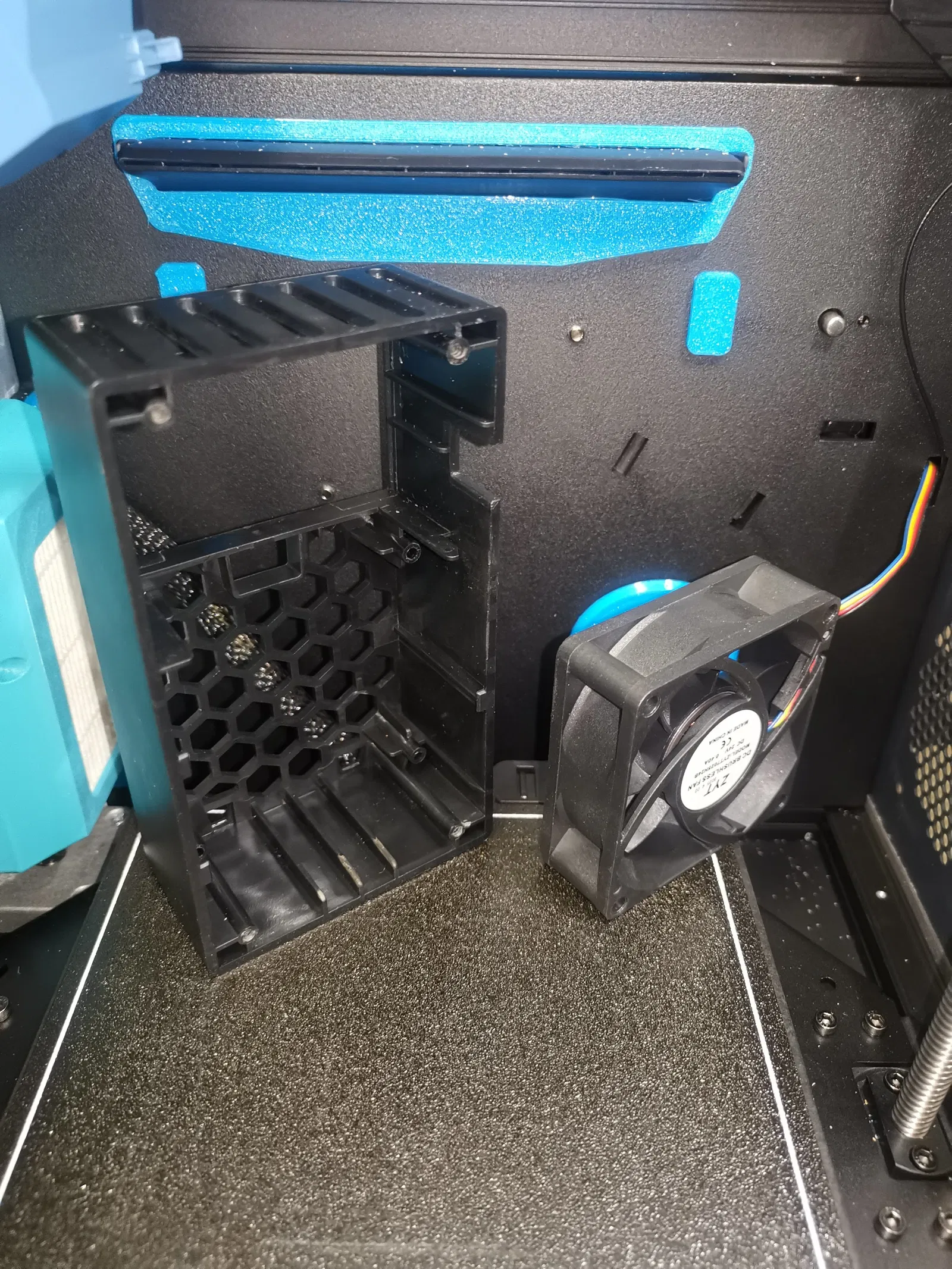

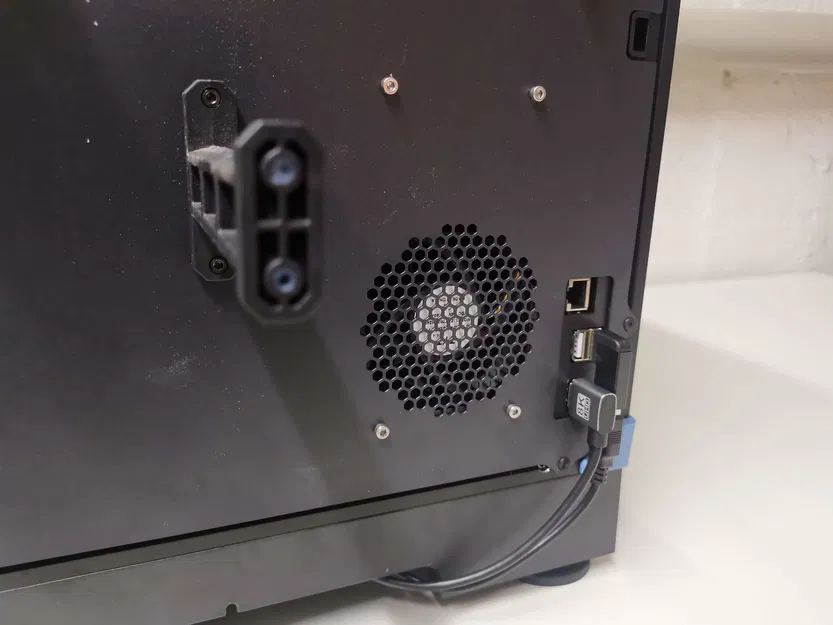

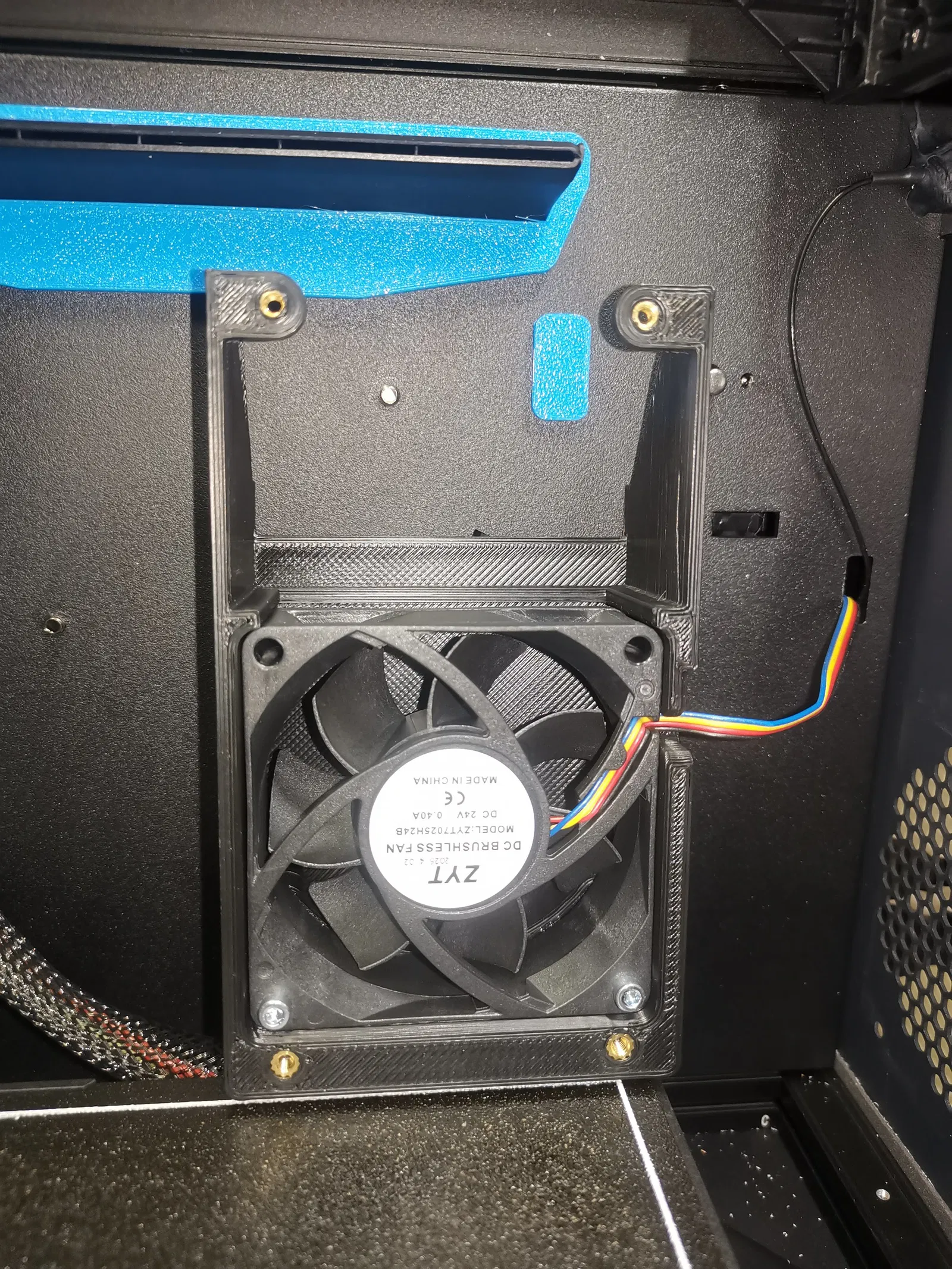

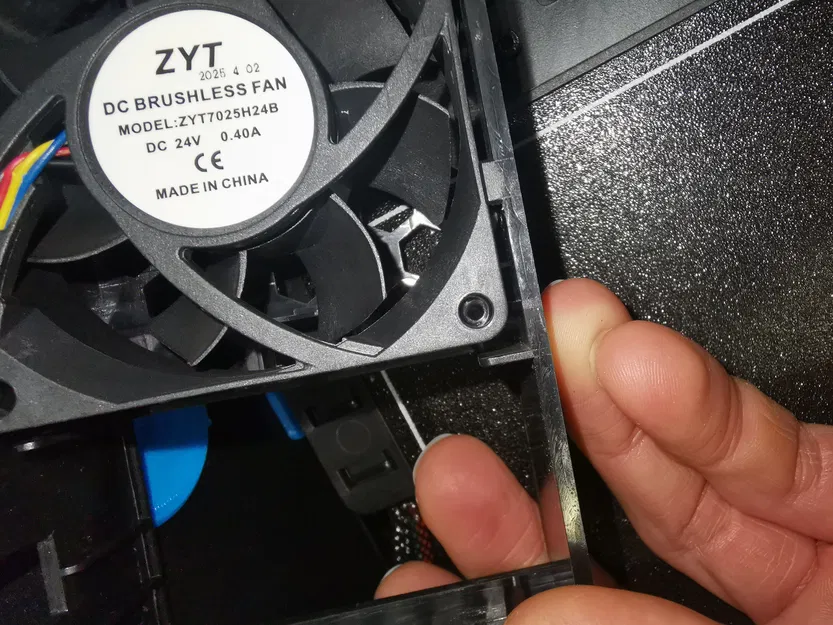

Tháo rời exhaust filter zin khá đơn giản. Gỡ 2 tấm plate, lấy carbon box ra, tháo 4 con ốc ở bên ngoài side panel, đẩy fan ra (fan không được bắt ốc).

Tất cả part đều dễ lắp. Xem photo gallery để có hướng dẫn. Hình ảnh nhìn là hiểu.

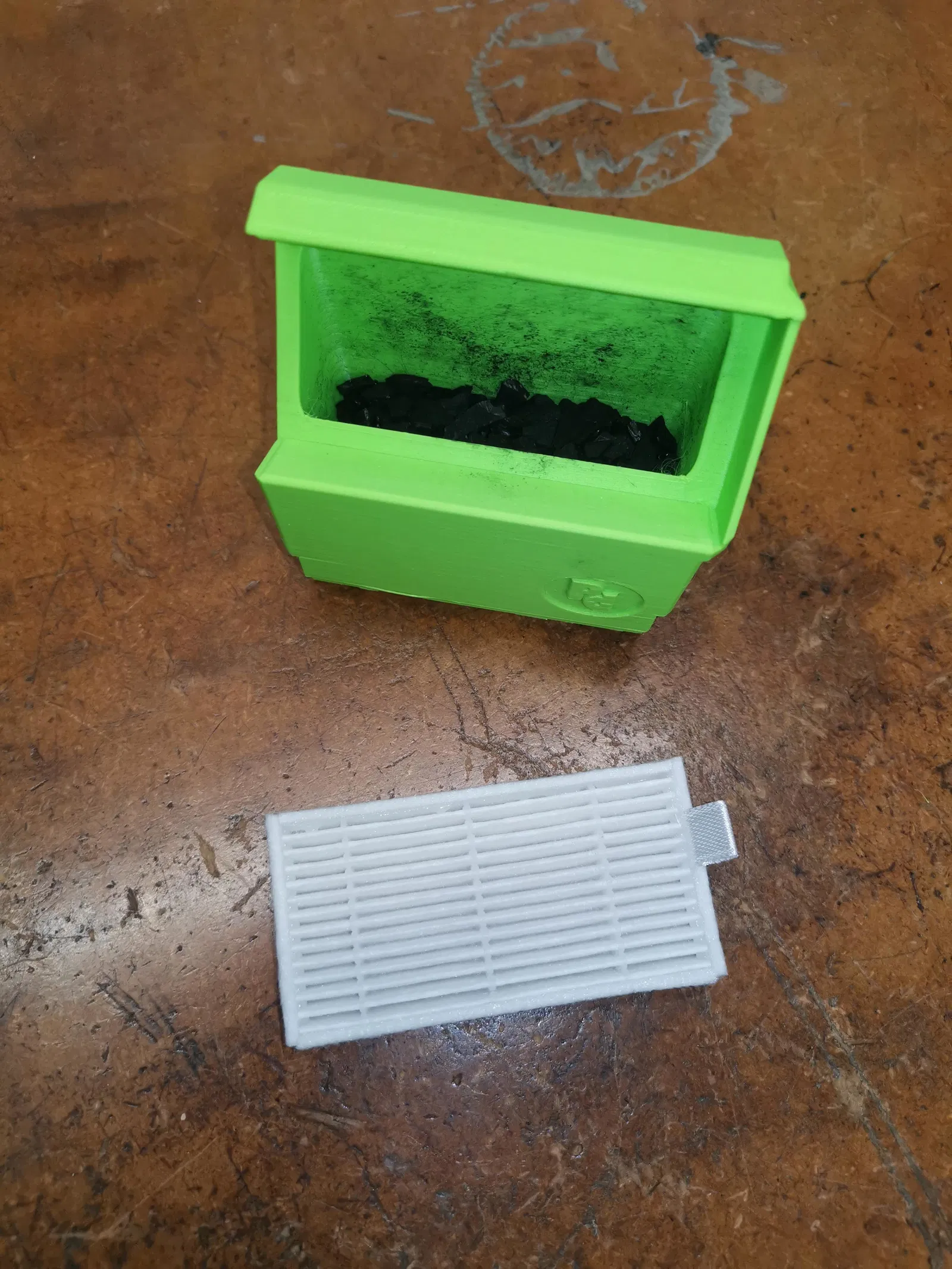

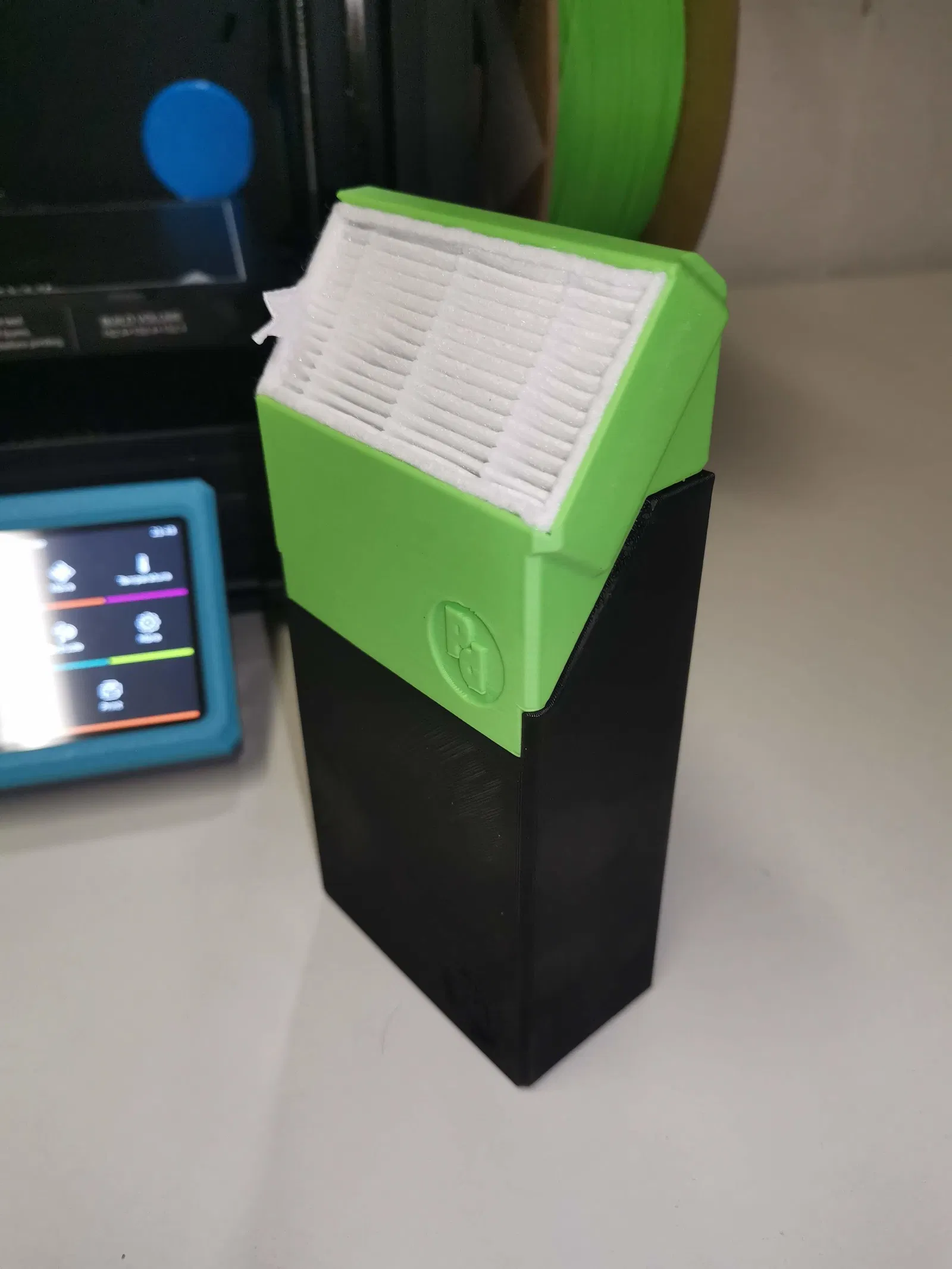

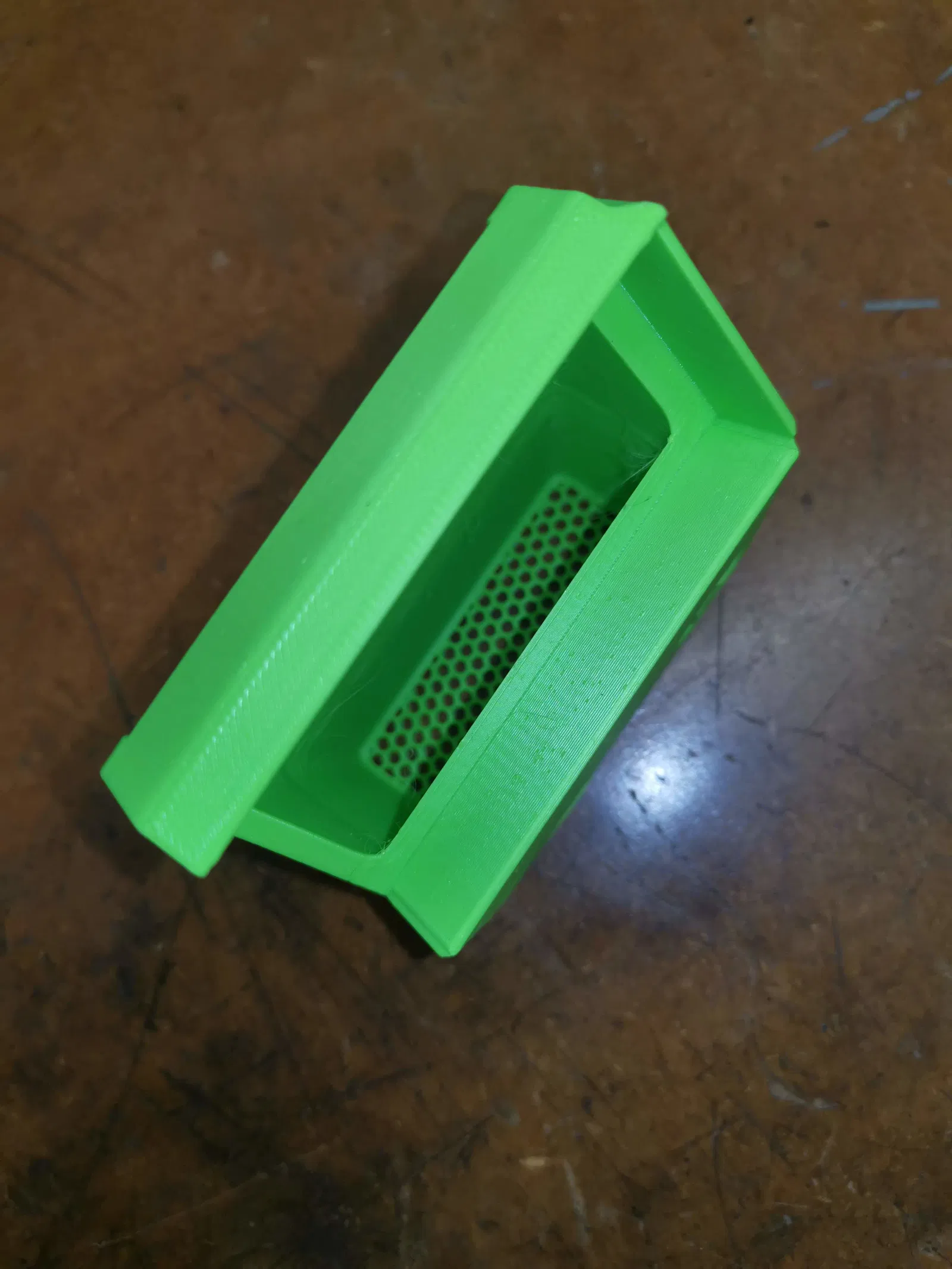

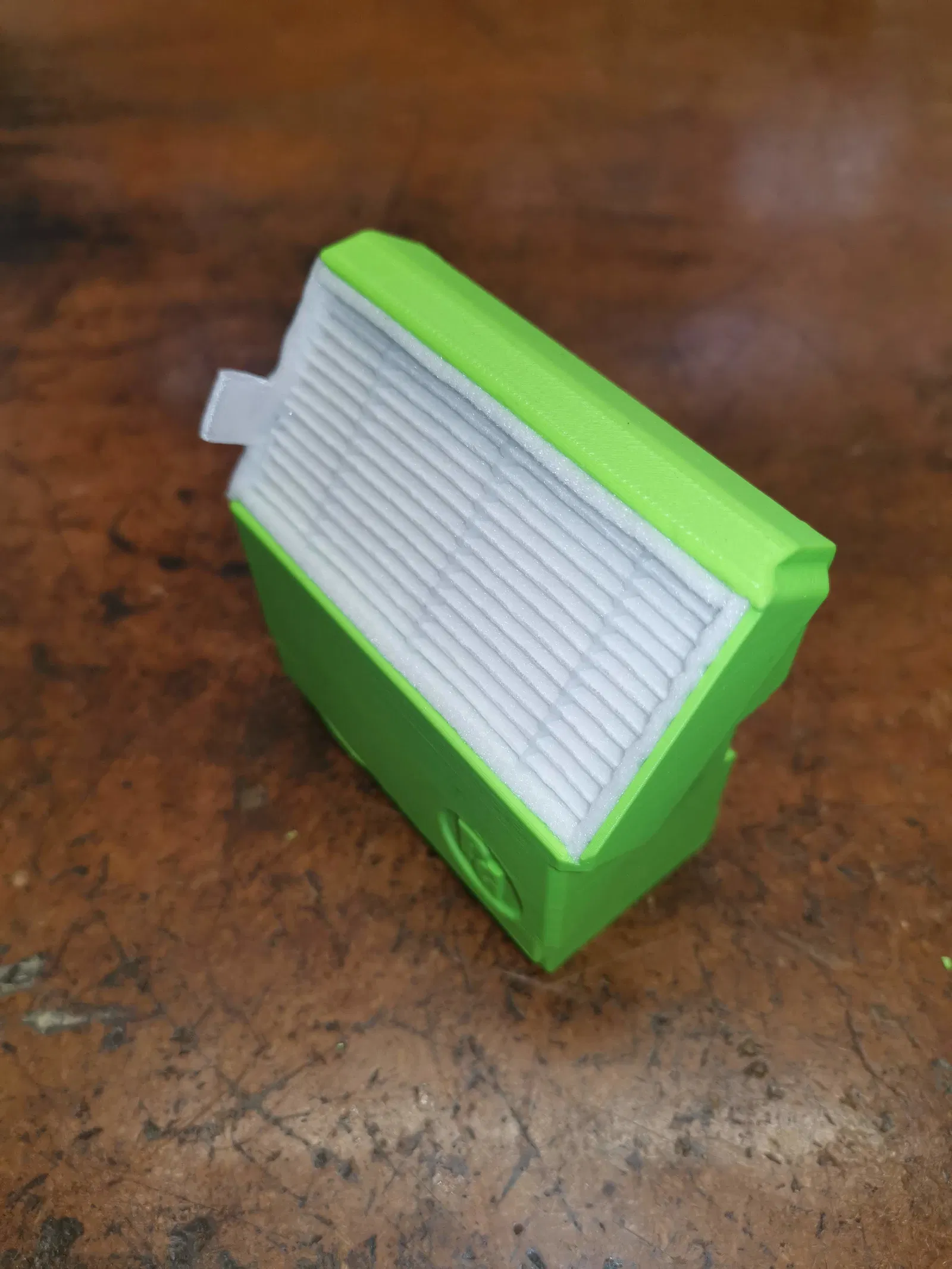

Đổ Carbon vào, ấn HEPA filter vào, trượt box vào là xong! Mọi thứ khớp rất chuẩn.

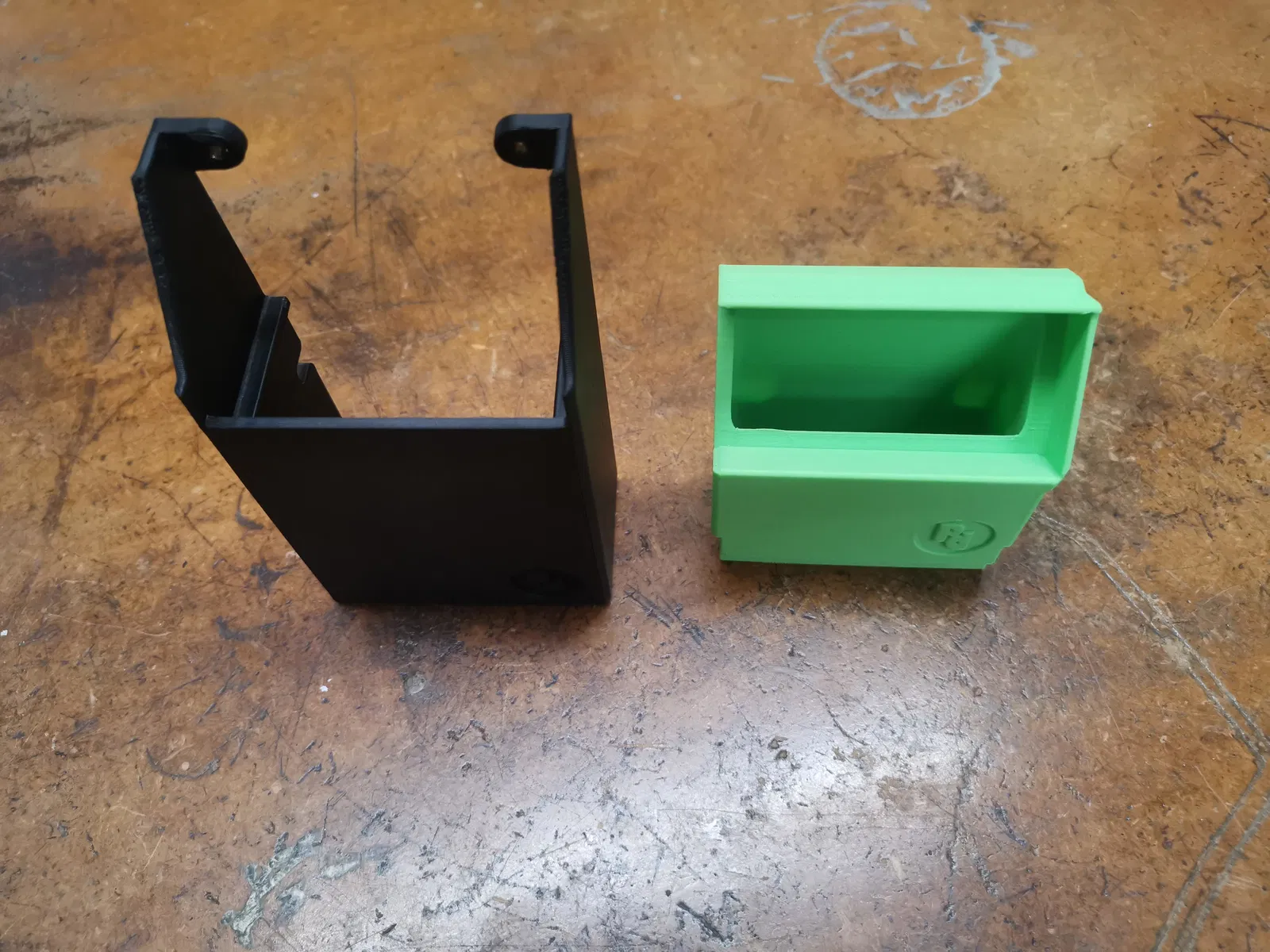

Nên dùng vật liệu chịu nhiệt cao. Mình dùng ABS+ cho housing và ASA cho box.

BOM:

• 4x M3x6 cho Sidepanel Mount

• 2x M3x30-35 cho Fan Mount

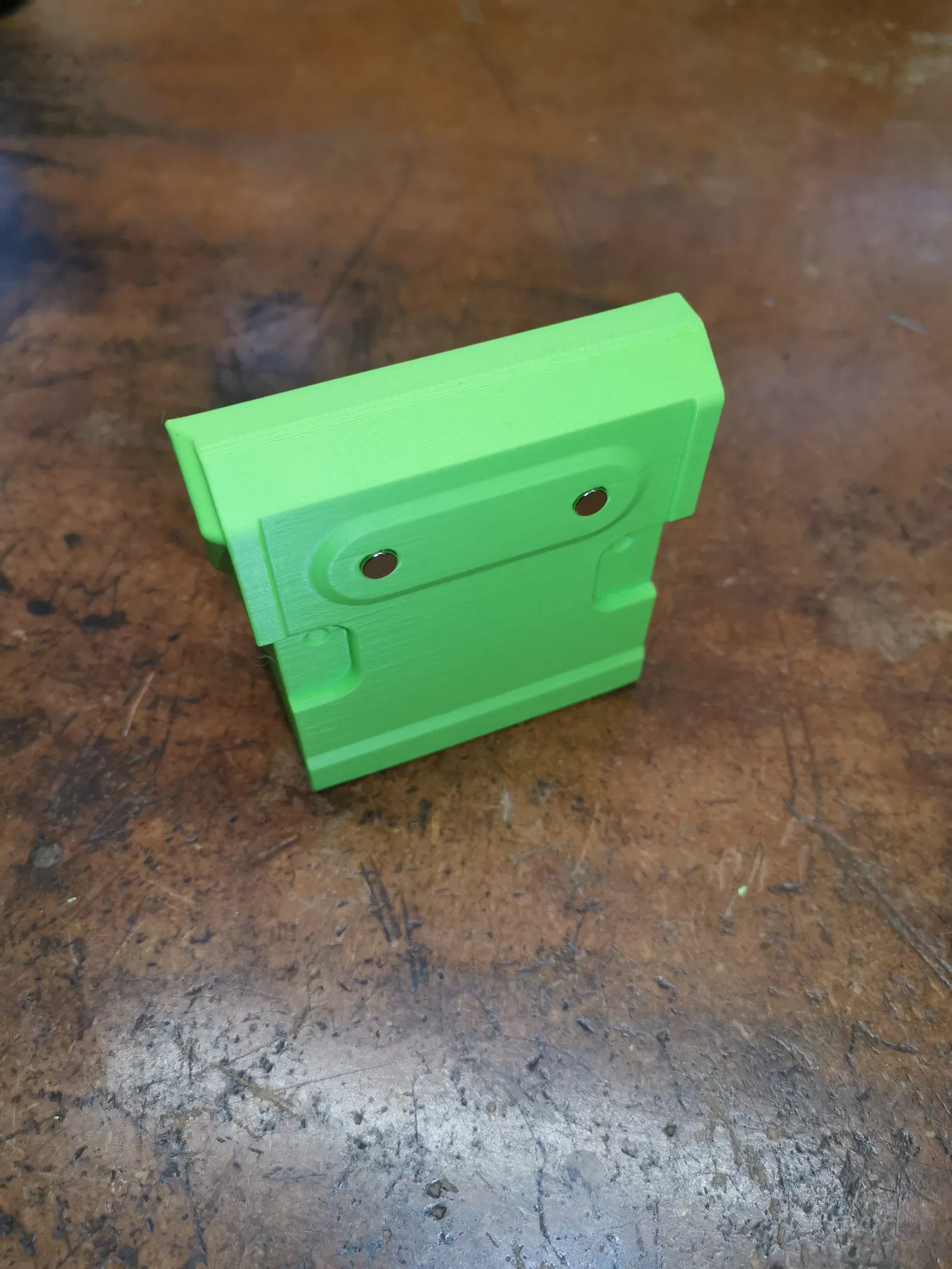

• 2x nam châm 6x3

• 6x M3 Voron Style Heat Inserts

• 1x HEPA Filter (Bento-Box Style = filter của "iLife V5 robot vacuum cleaner")

• Carbon Pellets

Quan trọng: Để lắp HEPA Carbon box, bạn phải dời cảm biến nhiệt độ chamber! Nếu không thì không thể đặt box vào trong housing được! Dời sensor cũng hợp lý nữa.

Cách mình làm để xử lý việc này:

Các món mình dùng:

1. HEPA Filter:

https://de.aliexpress.com/item/4001333137700.html?pdp_npi=4%40dis%21EUR%21%E2%82%AC%206%2C27%21%E2%82%AC%206%2C27%21%21%2150.64%2150.64%21%40211b813f17656501277111213eef4e%2110000015723715590%21sh%21AT%21738244749%21X&spm=a2g0o.store_pc_allItems_or_groupList.new_all_items_2007550574343.4001333137700&gatewayAdapt=glo2deu

Nếu bạn thích thiết kế của mình thì cứ like, để lại comment hoặc đăng một bản make nha :)

Chúc in vui vẻ!
