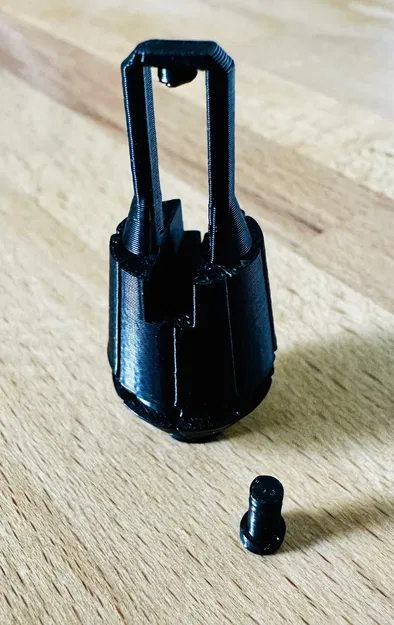

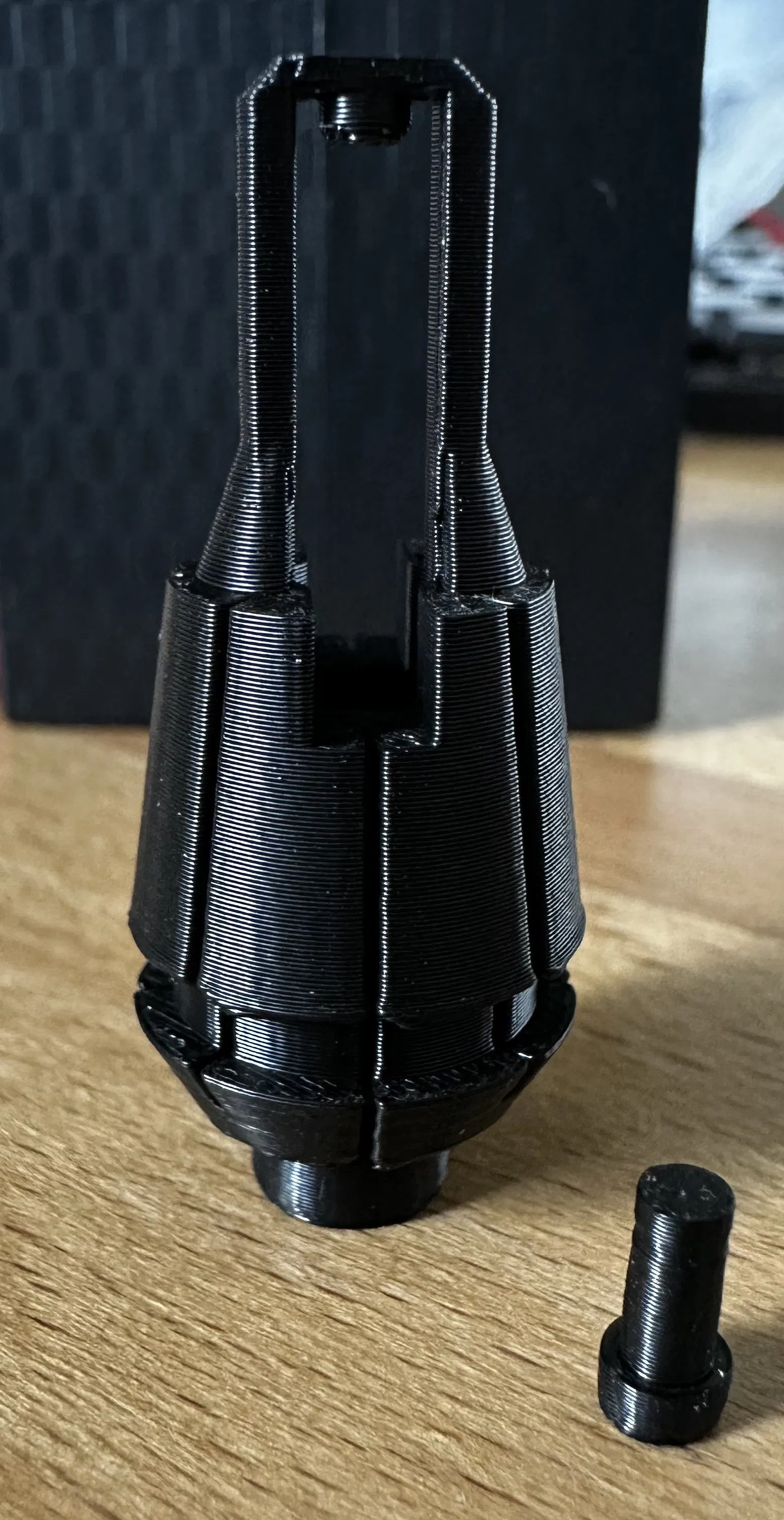

Mũi khắc spring-loaded cho ER16 collet (remix ER11 sang ER16)
Remix từ Mũi khắc lò xo cho collet ER11 Tác giả dulouie_13364
- Lượt tải
- 0
- Lượt thích
- 0
- Lượt coi
- 112
- Bản remix
- 0
- Bình luận
- 0
File 2 3,7 MB
- spring_1769036668.stlSTL · 61,6 KB
- ER16-spring-v2_1769036669.stlSTL · 3,7 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #201872
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả
Mô tả
Đây là bản remix của “Spring loaded engraver bit for ER11 collet” từ dulouie, được chỉnh để có thể kẹp trong ER16 collet.
Mục đích: Khắc/mở lớp solder mask PCB với cơ chế spring-loaded để tạo độ “nhún” (compliance), giúp giảm nguy cơ cắt phạm vào lớp copper khi trục Z không ổn định tuyệt đối.
Có gì thay đổi trong bản remix này
-
Chuyển đổi giao diện từ ER11 sang ER16 để tương thích với spindle/collet ER16.
-
Không thay đổi chức năng ngoài phần giao diện collet: vẫn giữ đúng ý tưởng spring-loaded như bản gốc.
Khuyến nghị in 3D
-
Vật liệu (khuyến nghị): PC-ABS (tốt nhất về chịu nhiệt và độ bền khi kẹp).
-
Wall/perimeters: 4–6
-
Infill: cao (≥30%)
-
Cần supports: nên dùng Tree supports (khuyến nghị) do hình học có phần overhang.
-
Tránh PLA (nguy cơ mềm/creep dưới nhiệt và lực kẹp).
Phần cứng / dụng cụ
-
Thường dùng với V-bit 60° để khắc solder mask (giống đúng concept bản gốc).
-
Lò xo và phần cứng đi theo cách làm của model gốc.
Lưu ý an toàn
-
Đây là chi tiết in 3D dùng trong dụng cụ quay: hãy bắt đầu ở RPM thấp, kiểm tra kẹp chặt, độ đảo (runout) và cân bằng.
-
Khuyến nghị đeo kính bảo hộ.
Ghi công model gốc: dulouie ✅
Thông số in
- Định dạng
- stl
- Số file mô hình
- 2
- Tổng dung lượng
- 3,7 MB
- File lớn nhất
- 3,7 MB
