C-clamp 3D Print (3 chi tiết) – Có screw/thread in được, parametric

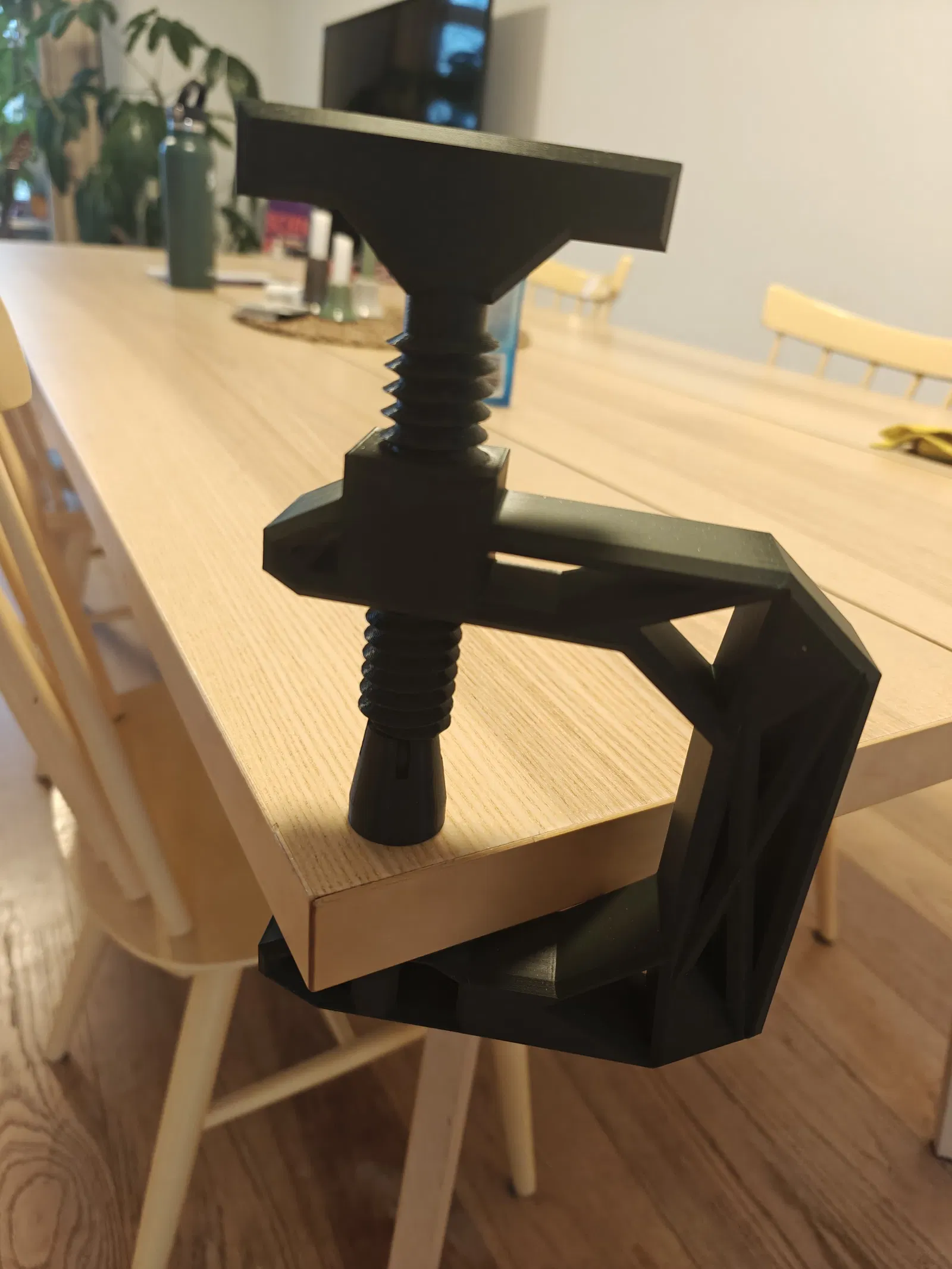

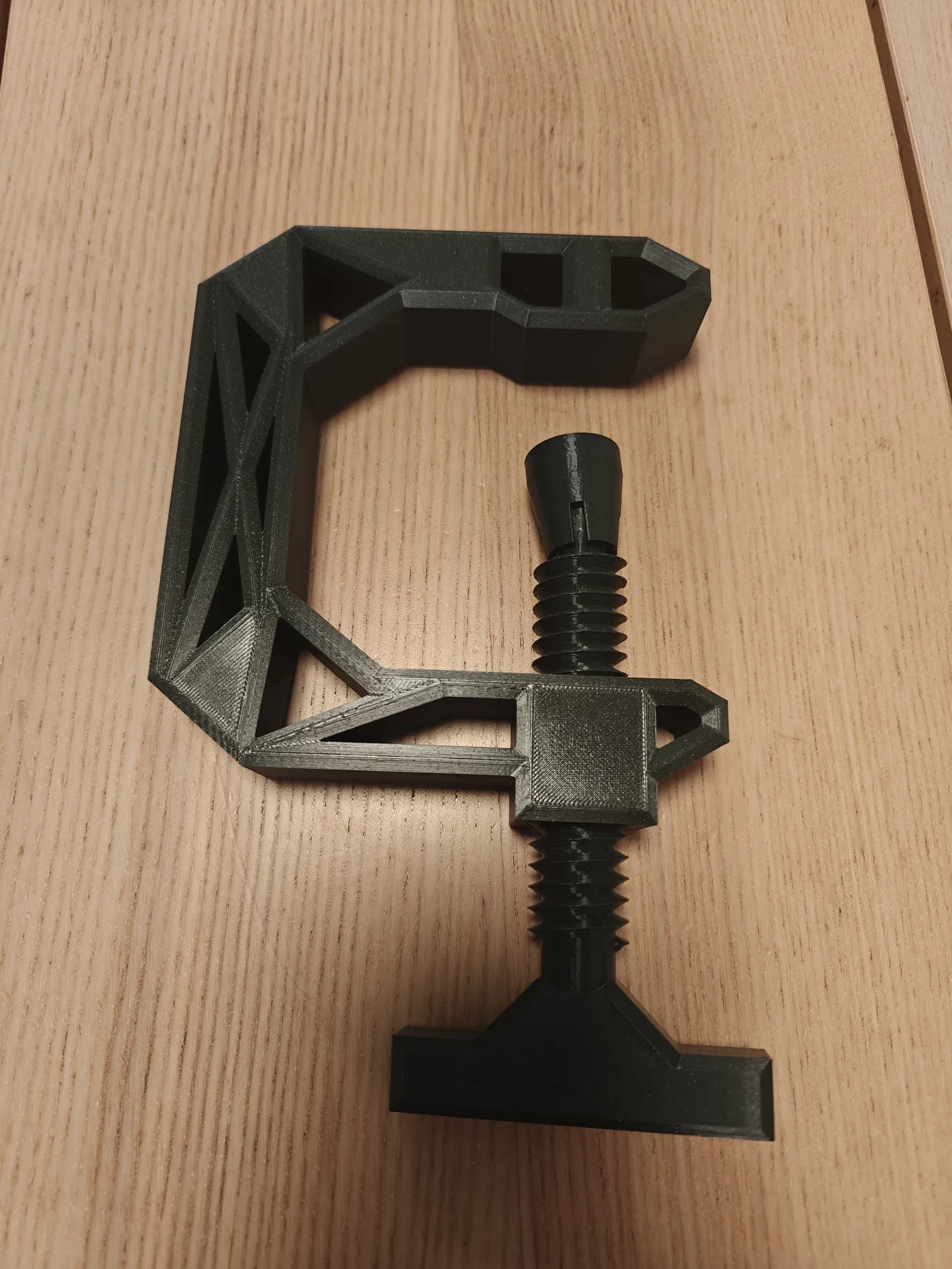

C-clamp này là một thiết kế tối giản, hoàn toàn có thể 3D print để dùng thực tế hằng ngày. Trường hợp này mình làm để kẹp giữ chắc một cái quạt cho ba mẹ vợ/chồng. Toàn bộ kẹp chỉ gồm 3 chi tiết in, nên rất dễ sản xuất, lắp ráp và chỉnh sửa mà không cần thêm bất kỳ hardware nào.

Phần screw và thread đều in được 100%, không cần linh kiện kim loại mà vẫn cho cảm giác vặn mượt và lực kẹp đủ dùng cho các ứng dụng từ nhẹ đến trung bình. In bằng PLA thì kẹp hoạt động ổn cho nhu cầu thông thường. Nếu cần cứng cáp hơn, bền hơn và chịu nhiệt tốt hơn, nên dùng PETG hoặc vật liệu tương tự.

Thiết kế dạng parametric nên bạn có thể chỉnh kích thước kẹp theo mục đích sử dụng. Tuy vậy, mẫu này cho hiệu quả tốt nhất trong khoảng 75 đến 200 (đơn vị tùy theo thiết lập scale của bạn). Ngoài khoảng này, hình học bắt đầu khó dự đoán và dung sai có thể không còn ổn định, nên khuyến nghị giữ trong giới hạn để ra kết quả tối ưu.

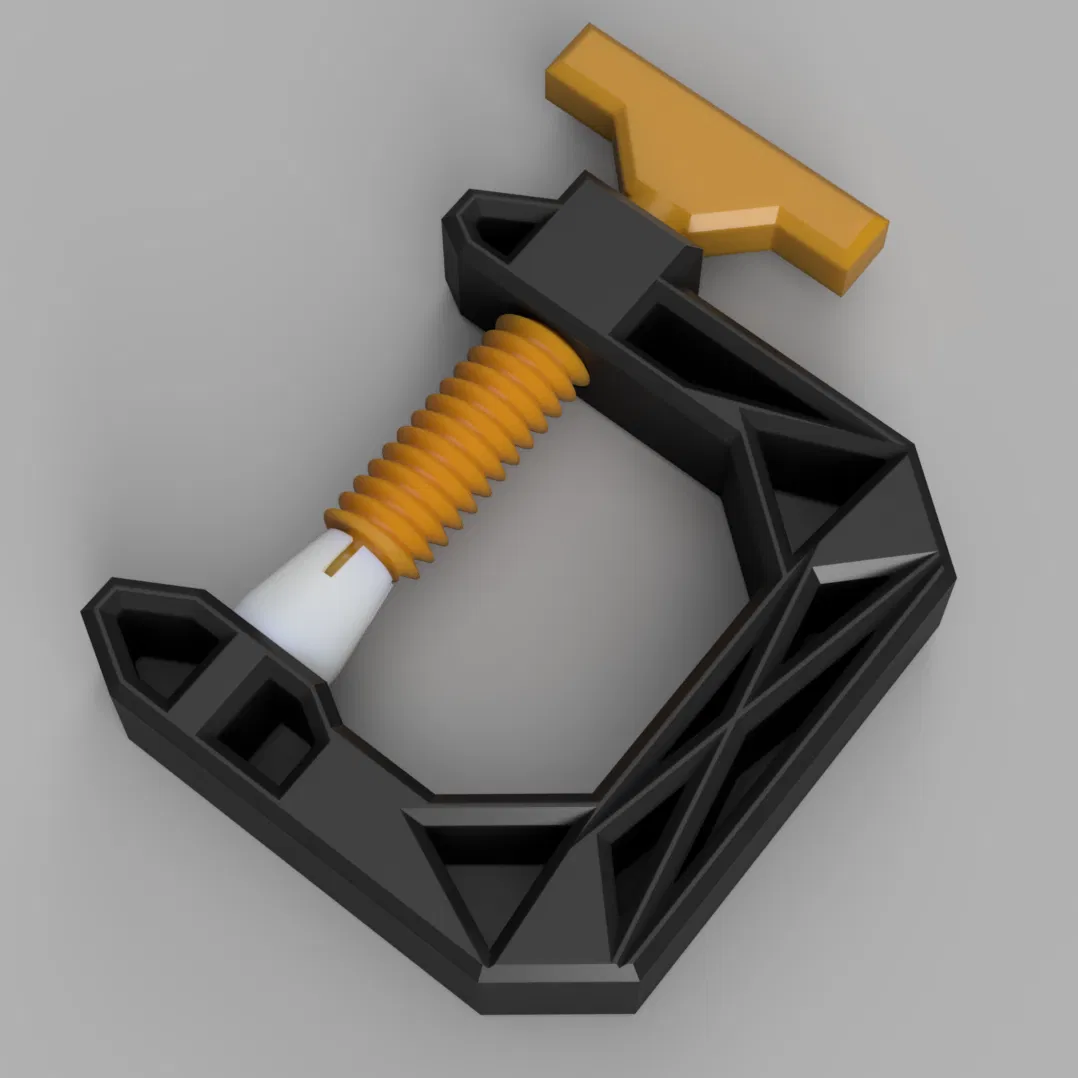

Về kết cấu, phần khung dùng các gân/đỡ nghiêng và những vùng rỗng để cân bằng giữa độ bền và tiết kiệm vật liệu. Trục ren (threaded spindle) tạo lực ép một cách mượt, còn hình học thân kẹp giúp phân bổ lực đều lên các bề mặt kẹp.

Tổng thể đây là một bản in đơn giản, thực dụng và cũng khá vui, hợp cho mấy ca sửa chữa nhanh trong nhà hoặc làm nền để bạn tùy biến thêm. Chúc bạn in vui và thử nghiệm thoải mái với mẫu này.
