Nẹp đỡ góc hộp board game dạng tham số (Parametric board game box corner support)

Bạn có một bộ sưu tập board game nặng ký không? Hộp game của bạn có cần thêm chút “chống đỡ” không? Lỡ làm hư góc hộp khi cố “rút ngắn” bản Lords of Waterdeep? (Mẫu kèm theo là cho Lords of Waterdeep.) Mấy cái nẹp nhỏ này sẽ giúp được đó!

Hướng dẫn sử dụng

1. Đo kích thước bên ngoài của hộp, từ trên xuống dưới

2. Đo độ dày (thiccness) của bìa hộp

3. Nhập hai giá trị đó vào file *.scad và chỉnh các tham số khác theo ý bạn (mình rất khuyến nghị dùng OpenSCAD Playground để làm việc này)

4. In 4 cái chân (legs) theo đúng hướng đặt mẫu

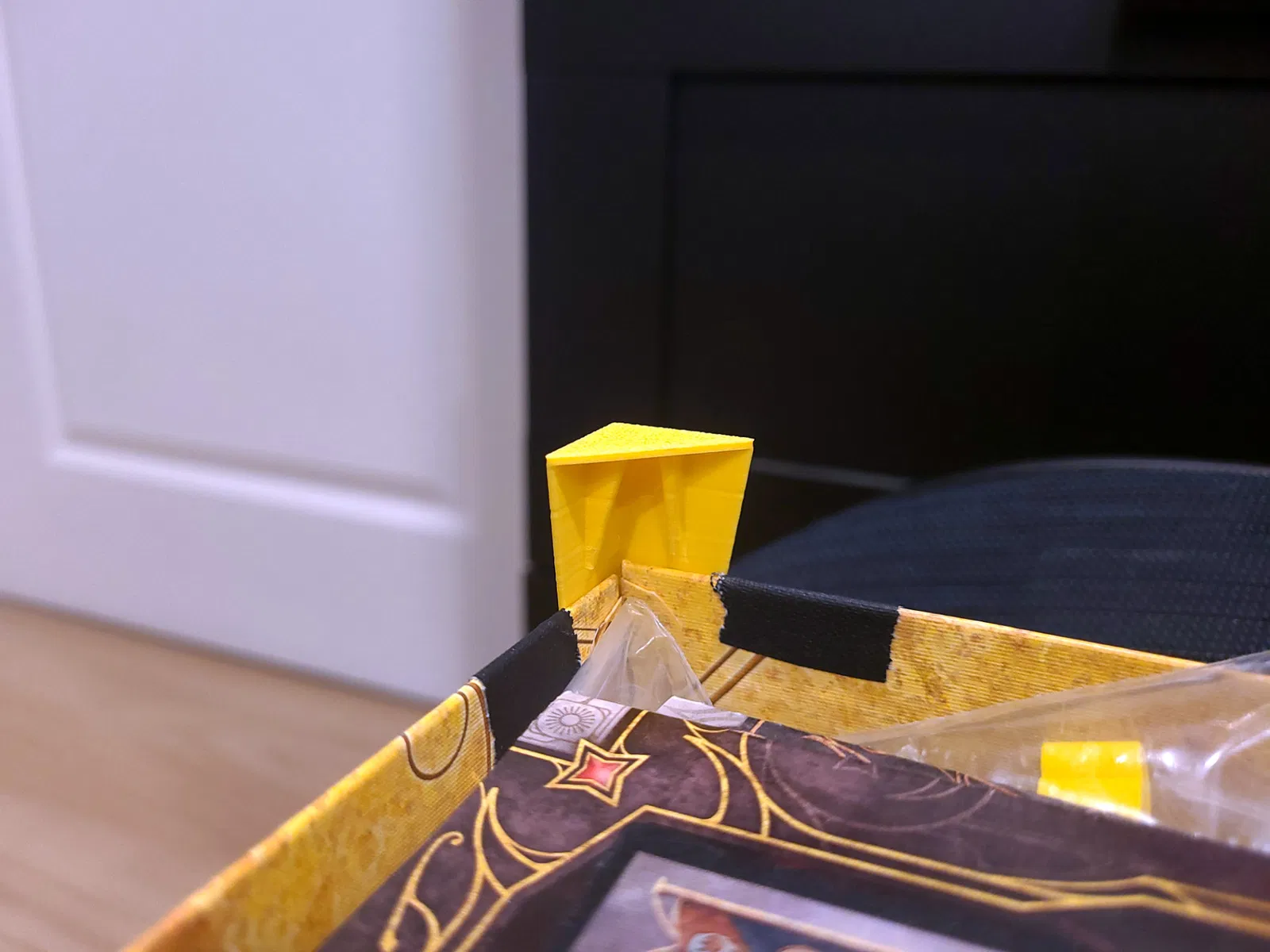

5. Gắn các chân vào sát hết cỡ ở 4 góc, càng chặt càng tốt, với đầu hẹp hướng xuống đáy hộp

   • Nếu chân khó bám/khó giữ, dùng chút keo hoặc băng keo gaffer’s tape là giữ rất ổn (gaffer’s tape cũng hợp để gia cố góc bìa nếu hộp làm bằng carton kém chất lượng, không chịu nổi lực ép xuống)

6. Đóng nắp hộp lại để kiểm tra xem có nằm đúng, khít và ổn định không

Cài đặt in khuyến nghị

• Nozzle 0.4mm

• Layer height 0.2mm

• Infill 100%

• Không cần supports

• In theo đúng hướng đặt mẫu

Tham số

• boxHeight (number): Chiều cao bên ngoài của hộp

• boxThiccness (number): Độ dày (thicc) của bìa carton

• supportThiccness (number): Độ dày phần support (dưới 1mm thường khá yếu, nhưng lại dễ vừa góc hơn)

• supportLength (number): Độ dài phần đầu trên (bản rộng hơn, đặc)

• supportFoot (number): Độ dài phần chân dưới (hẹp hơn, rỗng) — để quá ngắn có thể làm support chọc thủng bìa đáy

• supportTopBrace (boolean): Có thêm một thanh giằng để đỡ mặt trên hay không

• supportTopBraceThicc (boolean, dropdown): Có làm thanh giằng dày gấp đôi (double-width) hay không

• supportTopBraceHeight (number, dropdown): Tỉ lệ phần đứng của thanh giằng so với phần ngang, trong đó 1 tương đương supportLength (phần ngang luôn là ( supportLength / 3 ) để tránh vươn ra ngoài phần đặc)
