JBOD 45 ổ đĩa (sheet metal + 3D printed)
Vỏ DIY JBOD chứa được 45 ổ đĩa để mở rộng cho NAS, hỗ trợ rack mount. Thiết kế kết hợp chi tiết 3D printed (STL) và sheet metal (.step/.dxf), kèm gợi ý vật liệu/infill và cỡ ốc phổ biến.
Mô tả

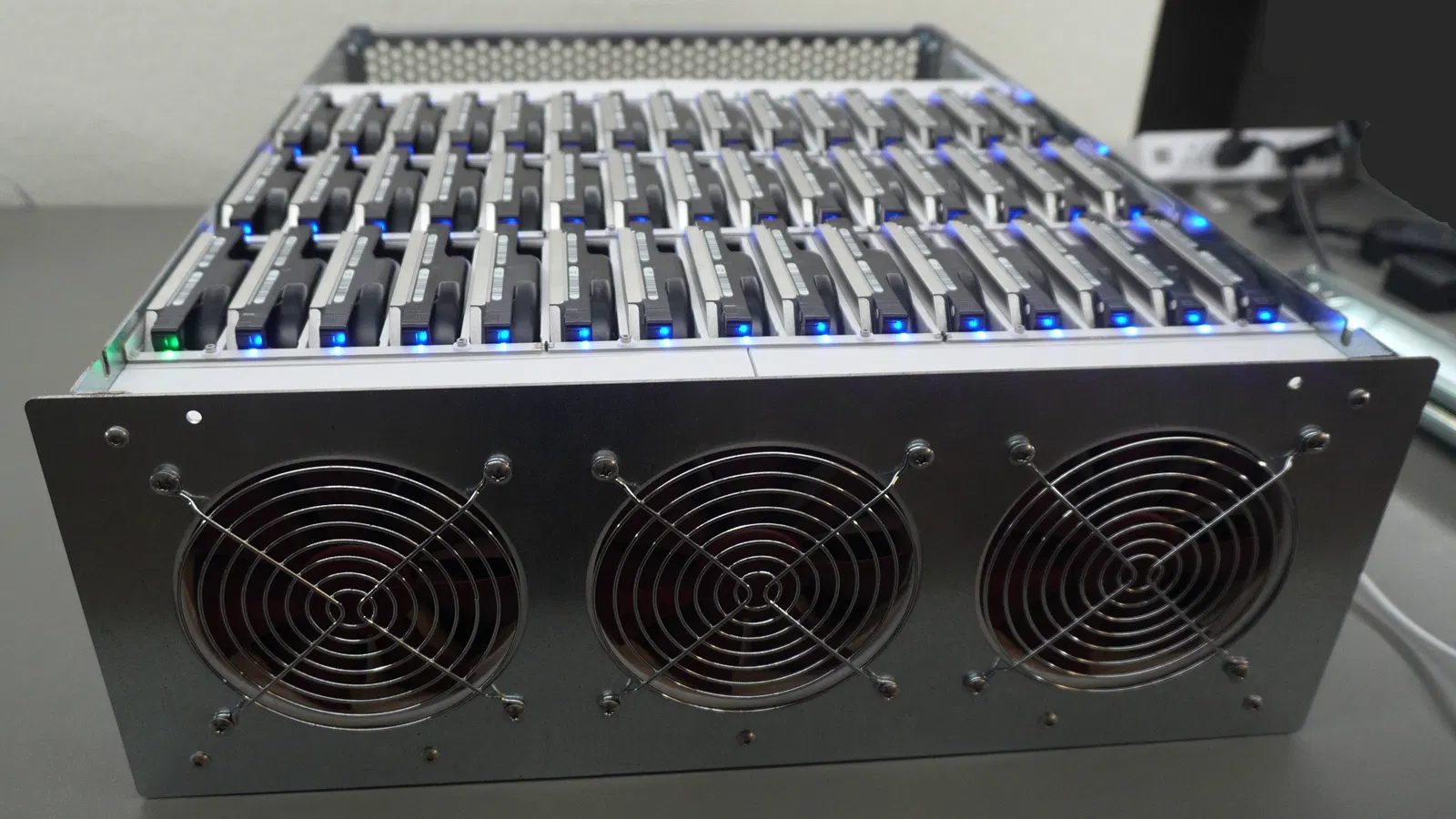

Đây là một bộ vỏ DIY được thiết kế để dùng như một JBOD 45 ổ đĩa nhằm gắn thêm cho NAS. Case có thể rack mount và được làm từ các chi tiết 3D printed và sheet metal.
Để xem thông tin chung về việc mua linh kiện và cách lắp ráp, tham khảo trang tài liệu GitHub này và video YouTube.
Gia công các phần:
-
Các file STL là các chi tiết 3D printed
-
Gợi ý
-
Fixed extrusion width 0.4mm
-
ASA
-
40%+ Gyroid infill cho phần disk retainer. Các phần khác thì không quan trọng.
-
In sao cho đúng kích thước (ví dụ: mình scale up tất cả chi tiết lên 100.5% theo trục X/Y khi in bằng ASA)
-
-
Lưu ý: một số chi tiết rất lớn và cần máy in cỡ Prusa XL mới in được.
-
-
Các file ".step" / ".dxf" là chi tiết sheet metal (làm qua dịch vụ như SendCutSend hoặc Xometry)
Phần lớn ốc dùng là M3 x 6mm và M4 x 6mm.
