Z drag/cable chain cho Rook 2020 MK2

Intro

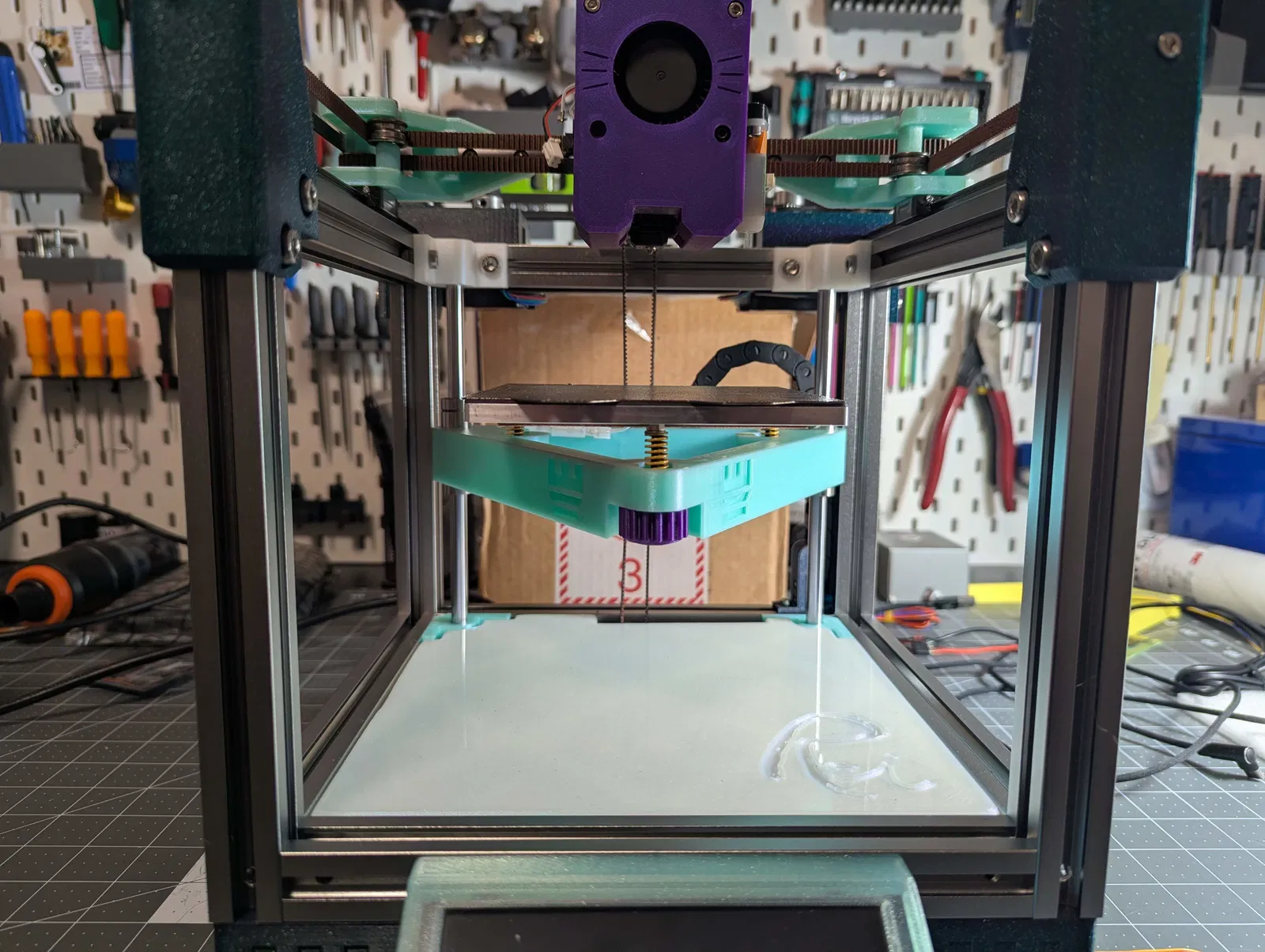

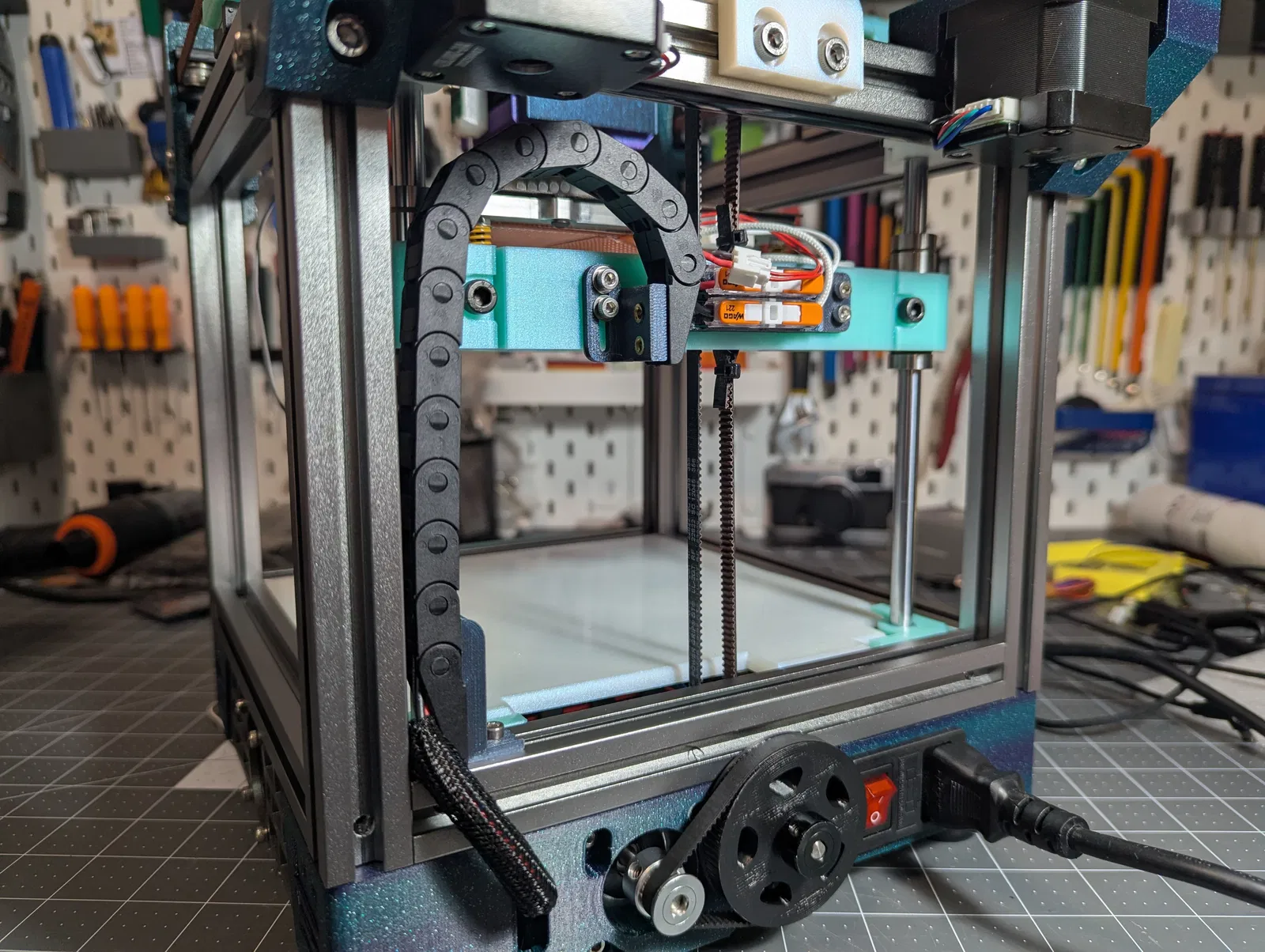

Bản mod này cho Rook 2020 MK2 cho phép dùng Z-dragchain giữa bed và extrusion để đi dây gọn gàng hơn, dùng drag chain 7X7 tương tự loại hay dùng trên Voron V0. Ví dụ sản phẩm ở đây: https://www.amazon.com/dp/B07QVKL9VL

What to Print

Để dùng mod này, bạn cần ít nhất bed bản một mảnh đã chỉnh sửa (hoặc khoan và mod lại cái đang có), cùng với ngàm gắn dragchain trên và dưới. Mình cũng có kèm thêm một ngàm để dùng Wago in-line connectors cho dây hotbed, nhưng bạn có thể chọn cách khác phù hợp để làm các mối nối cuối.

Parts Required

• Dragchain 7X7 tối thiểu 15 links để dễ canh vị trí. Link Amazon ở trên là nguyên 1 mét chain, dư sức cho nhu cầu này.

• 8X heat inserts. M3X4X5 (Voron Spec).

• 4X ốc M3X6 FHSC đầu chìm (flat-head) cho các endlink của chain

• 1X M3 T-nut

• 3X M3X8 (hoặc 1X M3X8 và 2X M3X6, thật ra không quá quan trọng)

Preparation

Bed:

• Ép/đóng 4X heat inserts vào mặt sau của bed đã chỉnh sửa rồi lắp như bình thường.

• Nếu bạn đang có sẵn bed, có thể khoan 4 lỗ 4mm (5/32") sâu 5mm ở mặt sau bed (xem model để hình dung vị trí). Các lỗ này nên cách nhau khoảng 50mm theo chiều dài và 8mm theo chiều cao. Sau đó lắp heat inserts.

Dragchain:

• Với bộ của mình, mình dùng 13 links, một endlink loại “single direction” và một endlink loại “free”. Bạn có thể chỉnh tùy cách bạn muốn chain nằm; với mình thì muốn nó áp sát extrusion gần nhất và chừa vừa đủ độ chùng để không bị kẹt hay cấn/đụng vào các phần khác.

• Luồn dây qua chain theo nhu cầu. Các đầu JST-XH này nọ sẽ không lọt qua mấy chain này, nên bạn phải depin (rút chân) hoặc để sẵn ở trạng thái depin trước khi cố định vị trí cuối.

Top Dragchain Mount:

• Lắp 2X M3 heat inserts

• Bắt vào endlink “free” bằng 2X ốc M3X6 đầu chìm (flathead)

• Bắt tạm (chưa siết chặt) lên bed bằng 2X ốc M3X6/8. Bạn sẽ cần canh ngàm lên xuống chút để ra vị trí tối ưu sau khi lắp ngàm dưới.

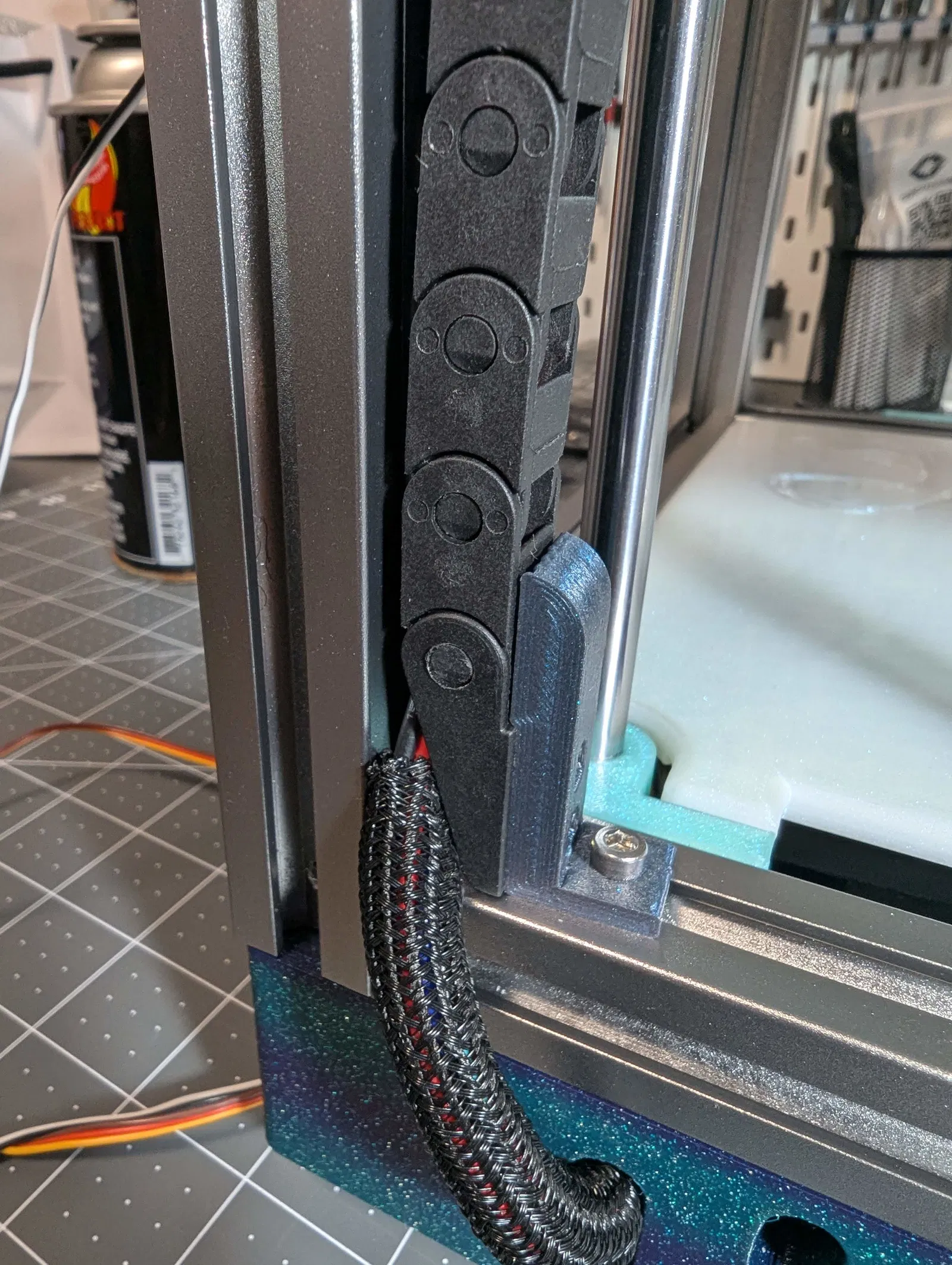

Bottom Dragchain Mount:

• Lắp 2X M3 heat inserts

• Bắt vào endlink “single direction” bằng 2X ốc M3X6 đầu chìm (flathead)

• Bắt tạm vào extrusion bằng 1 ốc M3X8mm và M3 T-nut. Tương tự, bước sau bạn sẽ canh lại vị trí cuối.

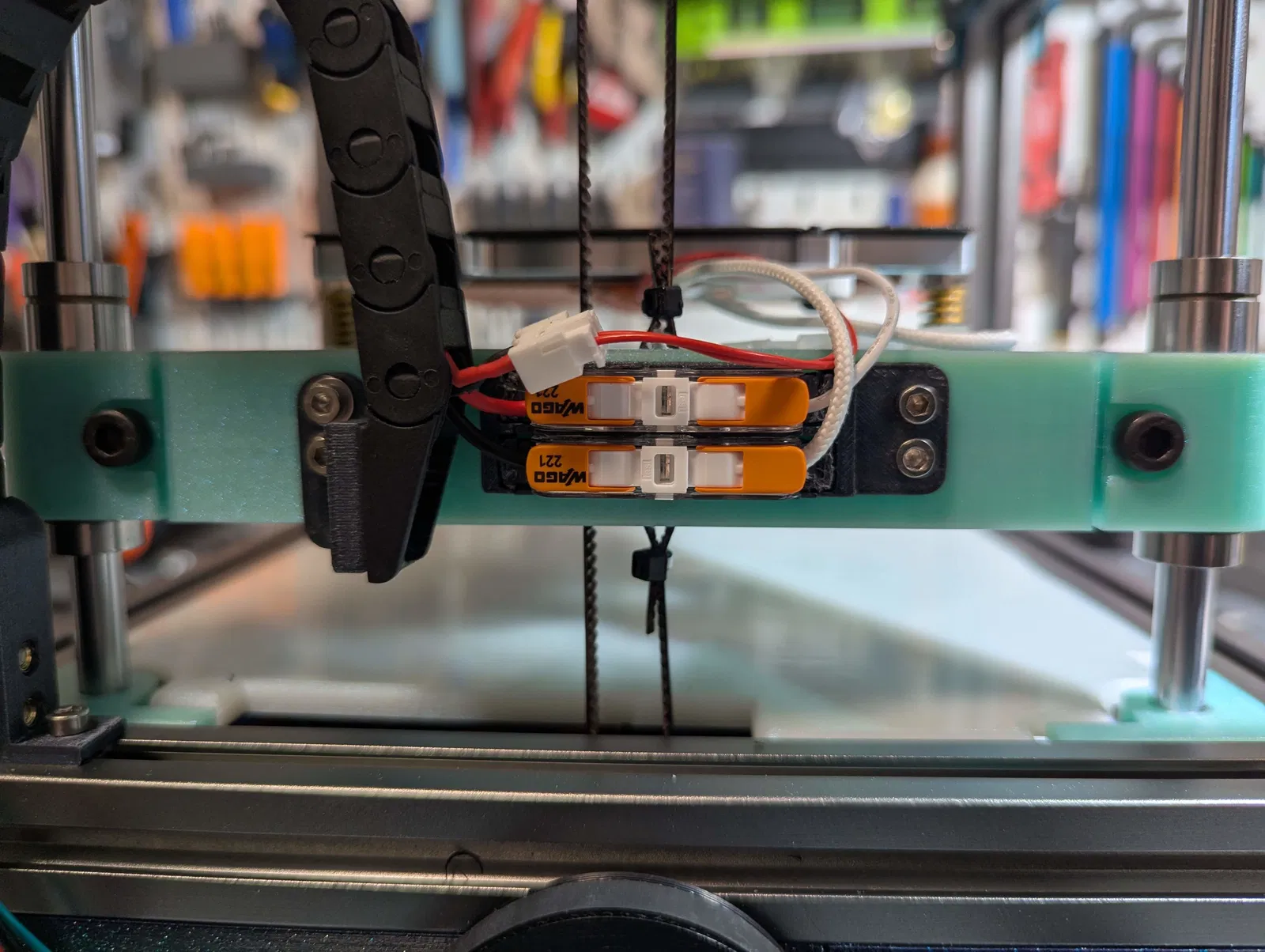

Wago Mount:

Nếu bạn chọn dùng ngàm Wago, chỉ cần gắn các wago connectors vào rồi bắt lên bed bằng 2 ốc M3X6.

Final Assembly

Canh lại vị trí dragchain tới khi bạn thấy ổn rồi hãy siết chặt hết. Bạn nên cho bed chạy hết hành trình lên xuống để chắc chắn không bị kẹt, cấn hay vướng/đụng gì.
